9Cr3Mo — это основной высокоуглеродистый хромомолибденовый легированный сталь, используемый в производстве высокопроизводительных рабочих валков для холодной прокатки. Как представитель традиционной серии валковых сталей Cr3, он производится путем ковки и обладает высокой твердостью, высокой износостойкостью и определенной степенью устойчивости к авариям.

● Химический состав и эксплуатационные характеристики

Химический состав: классифицируется как высокоуглеродистая хромистая сталь. Содержание углерода (примерно 0,7–0,9 %) обеспечивает высокую твердость и износостойкость, а хром (примерно 3 %) повышает закаливаемость и износостойкость. Молибден дополнительно повышает прочность и термостойкость.

Основные свойства: высокая твердость поверхности (обычно HRC 66-68 или HSD 90-95), благоприятная глубина закалки (до 20-26 мм) и исключительная точность поверхности роликов (шероховатость Ra ≤ 0,02 мкм).

Процесс производства: в основном производится путем ковки, с широким применением процесса «электрошлаковой переплавки» для рафинирования с целью повышения чистоты и однородности микроструктуры.

● Основные области применения

Традиционная холодная прокатка: в основном используется в качестве рабочих валков для холодной прокатки черных металлов, таких как стальной прокат.

Прецизионная прокатка: в секторе новых источников энергии служит важным материалом для изготовления валков в прокатных станах для литиевых батарейных электродов благодаря своей способности одновременно удовлетворять требованиям высокого давления и чрезвычайно высокой чистоты поверхности.

● Термообработка и предотвращение отказов

Критический процесс: конечные свойства зависят от тщательной термообработки (закалка + низкотемпературная отпускная обработка). Обычно процесс включает нагрев до 840–860 °C с последующей закалкой в масле/воде, а затем отпускную обработку при 580–640 °C.

Основной механизм разрушения: отслоение поверхности. Обычно это напрямую связано с недостаточной глубиной закалки, неадекватной твердостью или внутренними дефектами. Следовательно, строгий контроль процессов термообработки и чистоты материала является обязательным.

● Позиционирование и развитие в отрасли

Текущее позиционирование: Является надёжным традиционным материалом для холоднокатаных валков, широко применяется во многих стандартных и прецизионных процессах холодной прокатки.

Вызовы: По мере развития станов в сторону более высоких скоростей и эффективности, ужесточаются требования к стойкости валков к аварийным ситуациям и их способности сохранять шероховатость поверхности. Традиционные валки из стали 9Cr3Mo постепенно сталкиваются с конкуренцией со стороны валков из быстрорежущей стали (High Speed Steel). Последние обладают значительными преимуществами в износостойкости и межремонтном периоде, что делает их одним из ключевых направлений для модернизации современных станов холодной прокатки.

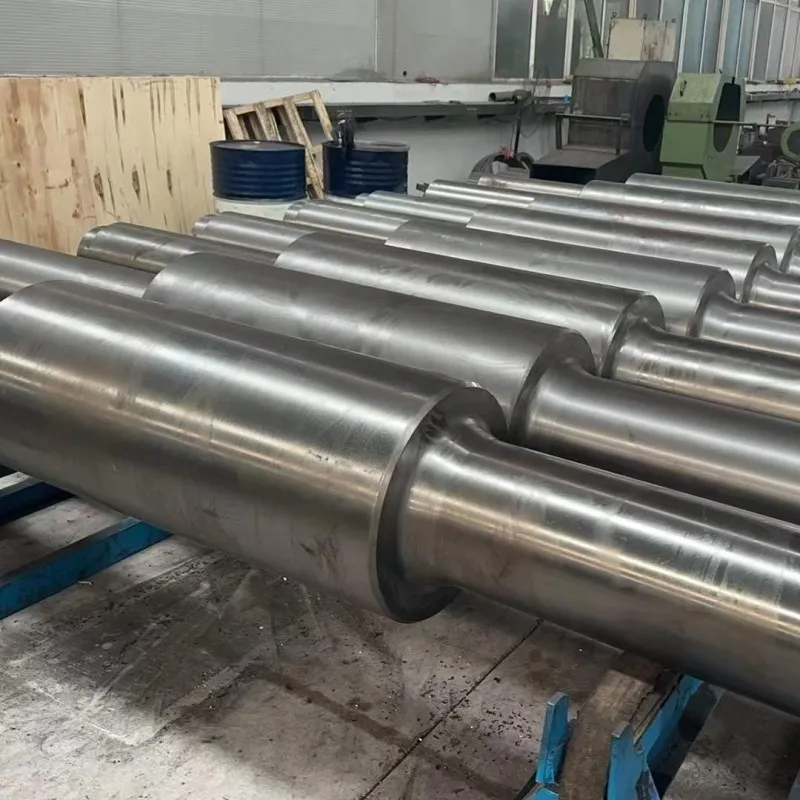

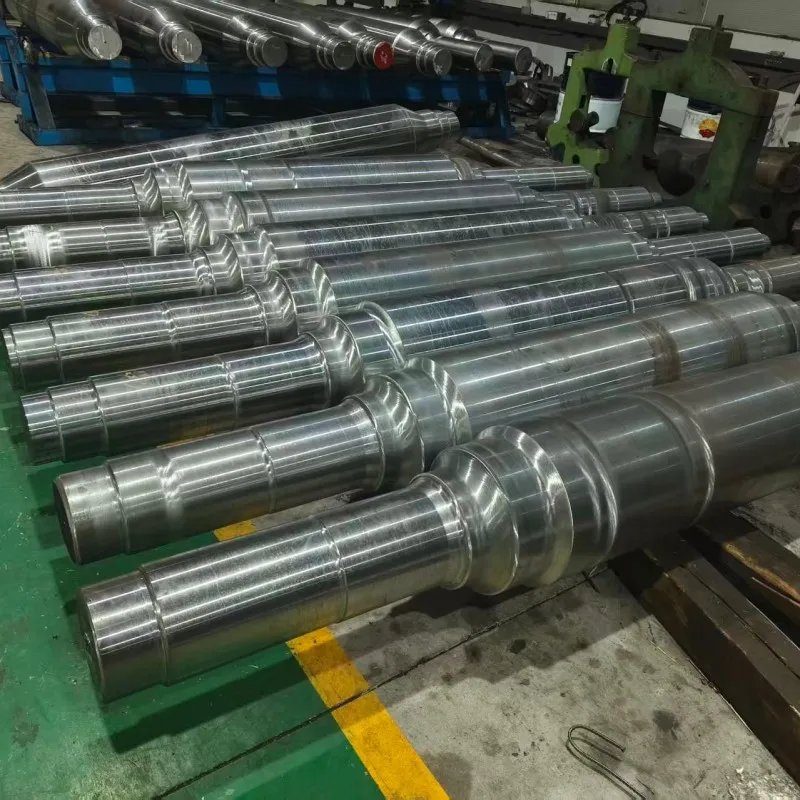

Электрошлаковые слитки служат идеальным сырьем для производства высококачественных заготовок из кованой стали 9Cr3Mo. Валки 9Cr3Mo представляют собой монолитные «рабочие валки», рассчитанные на выдерживание огромных давлений при холодной прокатке, изготовленные с использованием специальных составов сплавов и процессов термообработки.
