Амортизирующая прокладка в месте соединения редуктора с электродвигателем (также называемая амортизирующей прокладкой упругой муфты, упругой прокладкой или демпфирующей прокладкой) является важным компонентом в системе передачи мощности, основной функцией которого является улучшение характеристик соединения, защита оборудования и повышение стабильности системы.

I.Основные функции амортизирующей прокладки

Виброгашение и амортизация

Поглощение ударных сил и вибраций, возникающих при пуске, остановке электродвигателя или резком изменении нагрузки, предотвращение их прямого передачи на редуктор, защита шестерен, подшипников и других прецизионных компонентов.

Снижение крутильных колебаний в системе передачи, предотвращение повреждения оборудования из-за резонанса.

Компенсация ошибок соосности

Допущение небольших радиальных, осевых или угловых отклонений (обычно не более 0.1–0.2 мм) при установке электродвигателя и редуктора, снижение строгих требований к точности монтажа.

Уменьшение дополнительных нагрузок, шума и износа, вызванных неправильной соосностью.

Изоляция высокочастотных вибраций и шума

Блокирование передачи высокочастотных вибраций от электродвигателя к редуктору и последующему оборудованию, снижение общего рабочего шума.

Особенно важно для прецизионного оборудования или сред, чувствительных к шуму (например, медицинское оборудование, лабораторное оборудование).

Защита от перегрузки

При внезапных перегрузках упругий элемент может временно амортизировать удар за счет деформации или проскальзывания (в некоторых конструкциях), предотвращая повреждение компонентов передачи.

Продление срока службы оборудования

Путем снижения вибраций и ударов, уменьшения усталостных повреждений шестерен, подшипников, сальников и других компонентов, продление срока службы редуктора и электродвигателя.

Материал и упругая конструкция

Часто используемые материалы: резина (хлоропреновый каучук, нитрильный каучук)

Резина: хорошие демпфирующие характеристики, низкая стоимость.

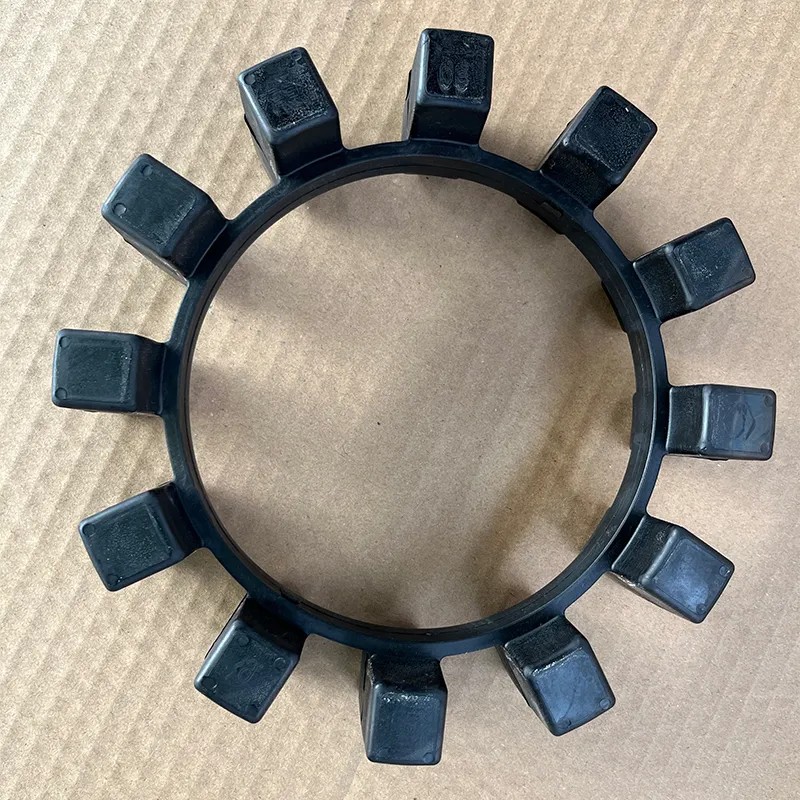

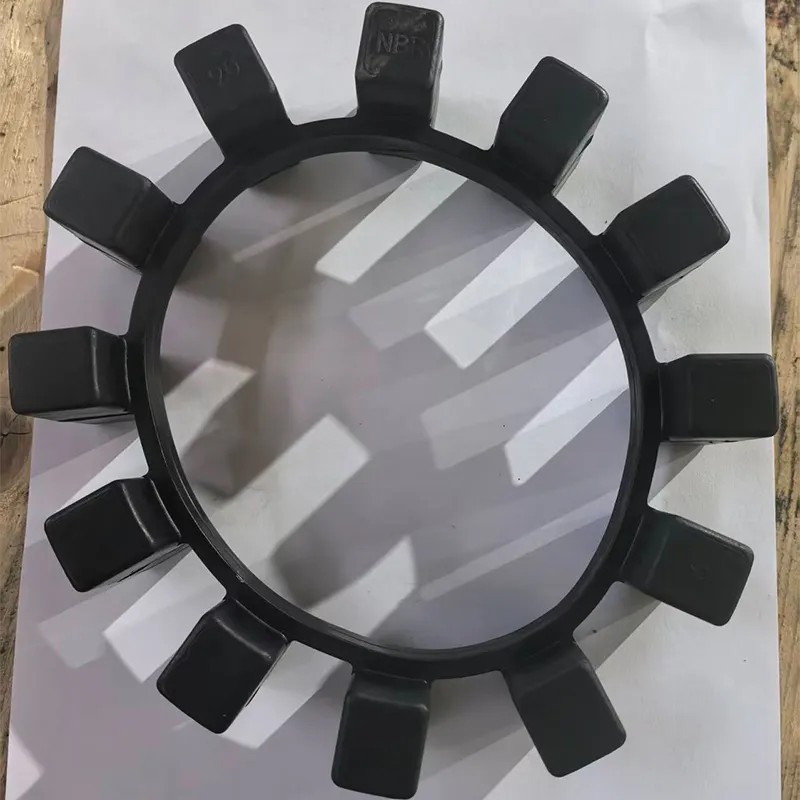

Конструктивная форма: лепестковая прокладка (амортизатор в форме цветка)
