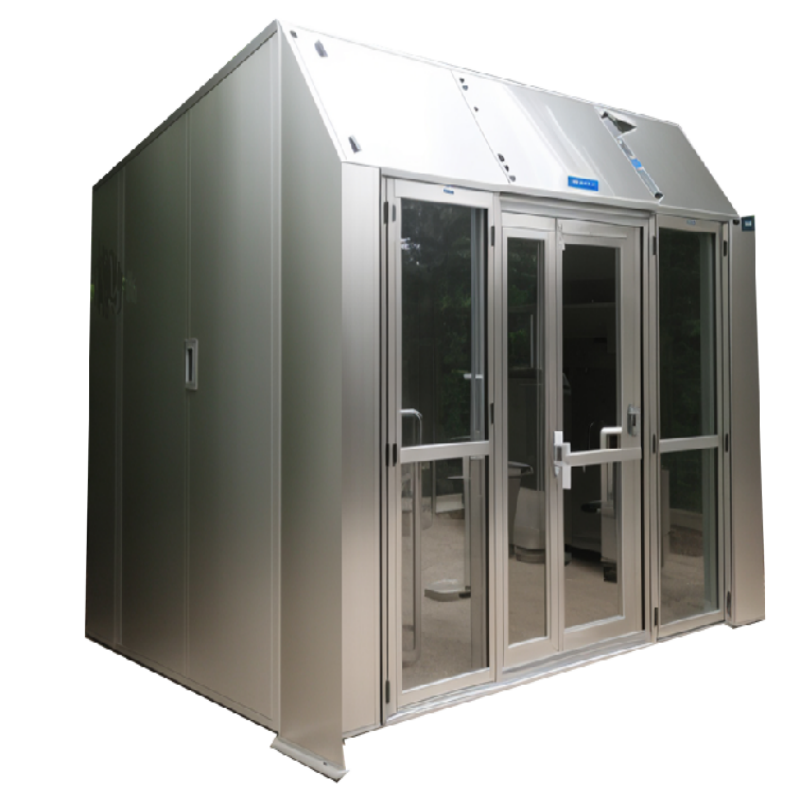

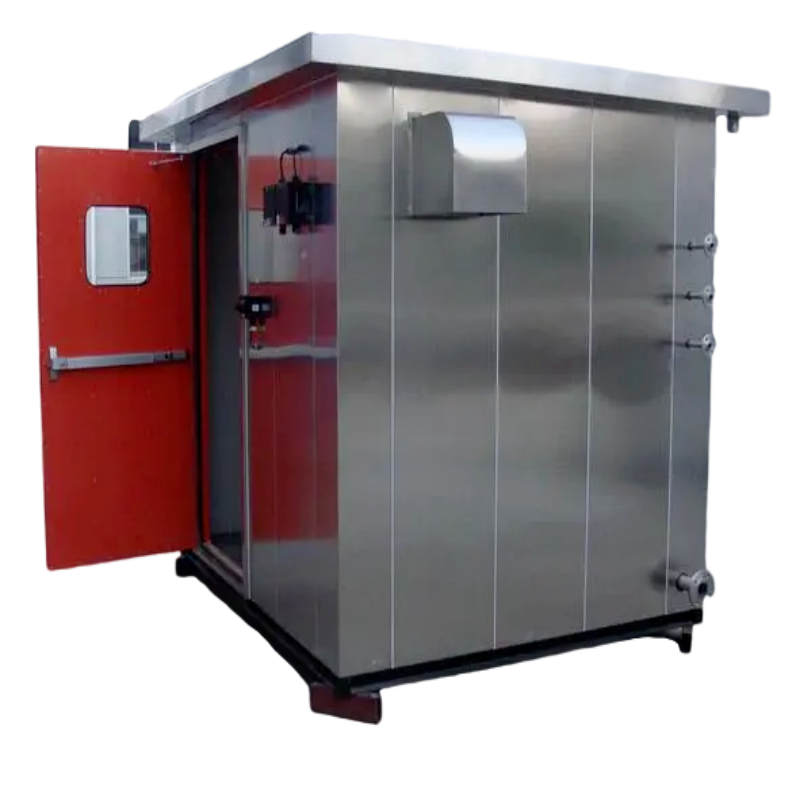

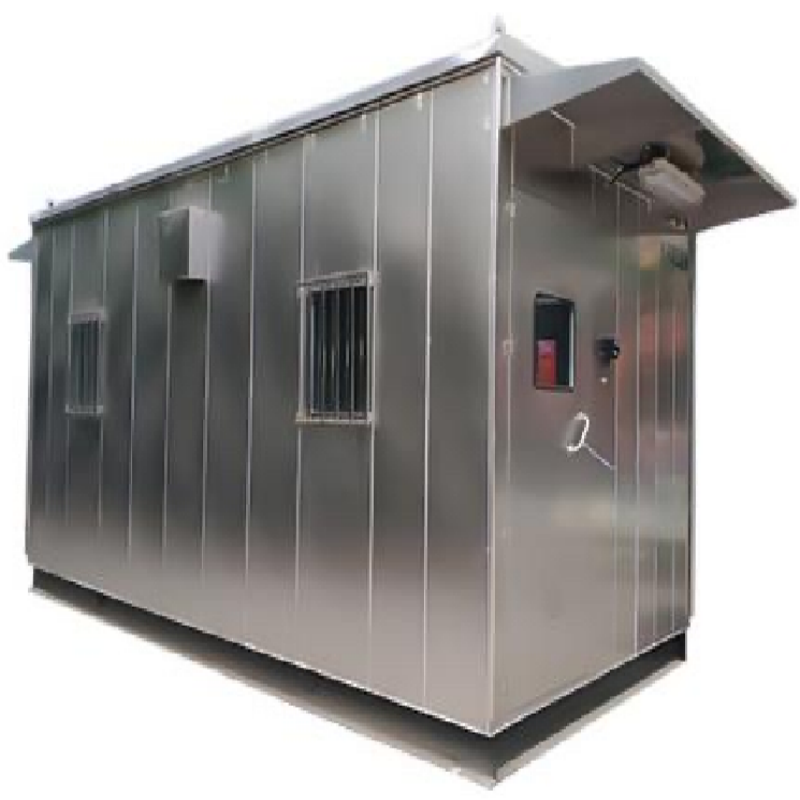

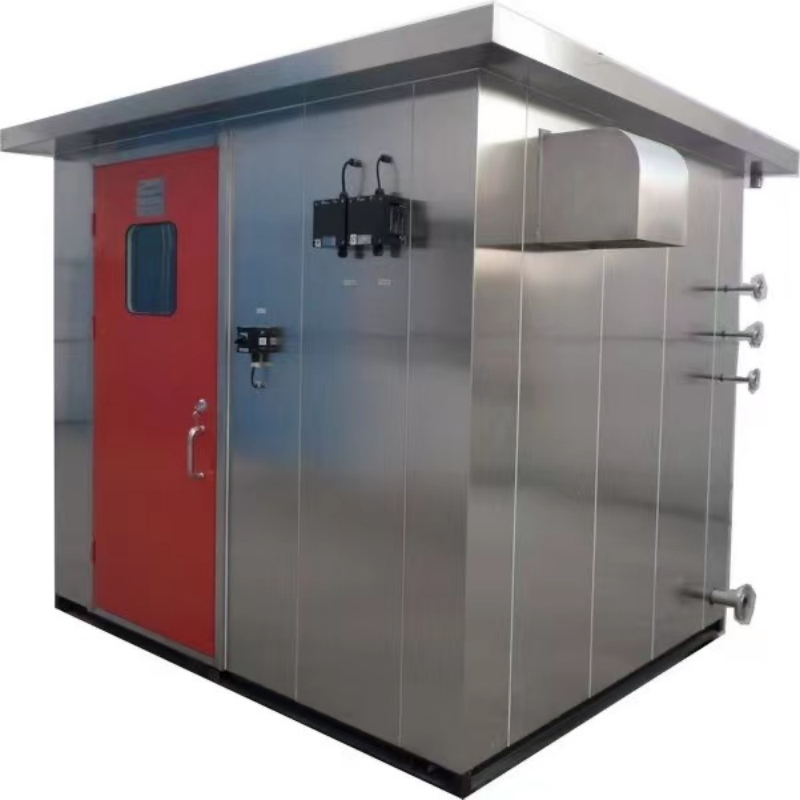

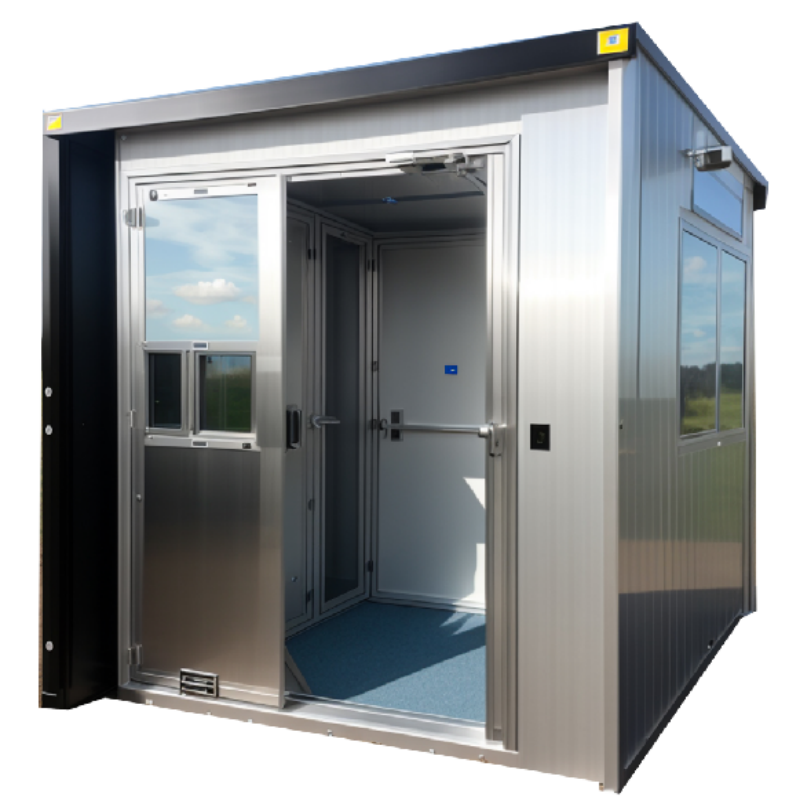

Анализаторный шельтер также может называться поточном анализаторном шельтером. Это закрытая структура для установки анализаторов, а эксплуатация и обслуживание анализаторов осуществляются в хижине. Поскольку онлайн-анализаторы устанавливаются на промышленных площадках, для обеспечения производительности прибора и облегчения обслуживания им требуются различные степени защиты климата и окружающей среды. Для этой цели была создана аналитическая хижина. Она может соответствовать особым условиям окружающей среды, требуемым полным набором систем онлайн-анализаторов, таким как температура, влажность, пыле- и взрывобезопасность и т. д., и обеспечивает большое удобство для установки, ввода в эксплуатацию и обслуживания онлайн-анализаторов на месте.

Основная рама основания изготовлена ​​из швеллерной стали, а в качестве опорной балки под килем пола используется швеллерная сталь или двутавровая балка. Основная рама, киль пола и опорная балка сварены вместе, чтобы гарантировать, что пол не будет вибрировать, когда обслуживающий персонал ходит по помещению.

Каркас крыши и главная балка изготовлены из швеллерной стали, а швеллерная сталь используется в качестве главной балки и опоры киля крыши в направлении ширины, все сварено для предотвращения деформации. Крыша имеет определенный наклон, с уклоном не менее 4%, и может быть А-образной или односторонней скатной структурой. Плоская крыша не допускается, чтобы предотвратить накопление дождевой воды.

Панели наружных стен изготовлены из нержавеющей стали, оцинкованного листа и других соответствующих профилей и пластин. Огнестойкие изоляционные материалы заполняют пространство между внутренними и внешними стенами и внутренними и внешними потолками. Толщина изоляционного слоя обычно составляет 70-75 мм. Материалы соответствуют требованиям инспекции соответствующих национальных учреждений. При использовании оцинкованных стальных листов поверхность должна быть окрашена распылением в белый или международный серый цвет.

Система распределения электроэнергии:

Распределение электроэнергии представляет собой трубопроводную систему, а внутренняя часть коробки принимает общую схему взрывозащищенных и взрывобезопасных линий. Установка взрывозащищенных электроприборов и все линии соединены с взрывозащищенными аксессуарами, а ее уровень соответствует требованиям национального стандарта.

Система освещения:

Взрывозащищенная лампа изготовлена ​​известным отечественным брендом, отличается безопасной и надежной работой, более длительным сроком службы и более надежной взрывозащитой.

Распределение освещения организовано в соответствии с потребностями заказчика, чтобы область освещения соответствовала стандарту использования.

Формы вентиляции делятся на естественную и вентиляцию с положительным давлением. Соответствует ли взрывозащищенная форма электрооборудования в кабине, включая анализатор, уровню взрывозащищенной опасной зоны в кабине, который мы определили. Если есть какая-либо неисправность, мы должны использовать вентиляцию с положительным давлением.

Если все электрооборудование может соответствовать определенному уровню взрывозащищенности опасной зоны, можно рассмотреть возможность использования усиленной естественной вентиляции, то есть установки вентиляторов для улучшения вентиляции.

Бокс оснащен взрывозащищенным кондиционером соответствующей марки, который сблокирован с датчиками температуры и влажности и имеет предустановленную регулировку температуры для экономии энергии.

Характеристики продукта:

1. Он обладает преимуществами ударопрочности, антистатичности, искробезопасности, пыленепроницаемости и помехоустойчивости, что обеспечивает хорошую рабочую среду для прибора и повышает надежность системы.
2. Полностью закрытая система, общая взрывозащищенная функция, пыленепроницаемость, водонепроницаемость, антистатичность и искробезопасность создают безопасную среду для анализа на месте.
3. Он имеет функции постоянной температуры, постоянной влажности, антивибрации и изоляции от загрязнения окружающей среды.
4. Общее заземление, сопротивление заземления <4Ώ
5. Он имеет функции защиты от коррозии и помех от окружающей среды.

Стандарты реализации:

Стандарт производства анализаторного шельтеры разработан и изготовлен в соответствии с соответствующими требованиями национальных стандартов GB3836.1-2010 «Взрывоопасные среды. Часть 1. Общие требования к оборудованию», GB3836.13-2013 «Взрывоопасные среды. Часть 13. Ремонт, капитальный ремонт, восстановление и модификация оборудования», GB3836.15-2000 «Электрооборудование для взрывоопасных газовых сред. Часть 15. Электроустановки во взрывоопасных зонах (кроме угольных шахт)» и GB3836.17-2007 «Электрооборудование для взрывоопасных газовых сред. Часть 17. Конструкция и использование помещений или зданий с избыточным давлением».

При изготовлении анализаторных шельтеров также могут быть соблюдены национальные стандарты на основе оборудования, установленного в кабинах.
