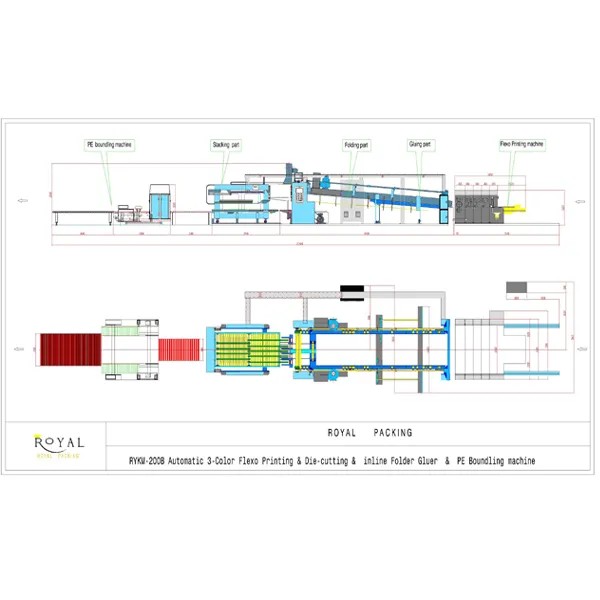

Автоматическая флексографская печатная, высекальная и линейная фальцевально-склеивающая машина RYKM-800

Параметры продукта

Послепродажное обслуживание:

Предоставлять

Подробнее Связаться с магазином

ООО Ханчжоу Ройал Упаковочное Оборудование

Комната 1701, здание 3, Greenland Central Plaza, улица Дагуань, д. 98, район Гуншу, Ханчжоу, провинция Чжэцзян, Китай

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Знакомство

ROYAL PACKING является профессиональным производителем машин для флексо-печати, слоевого и вырезающего машины, включая машину для склеивания флексо-папок, которая является флексопечатальным и резьбовым, встроенным клеем папок и встроенным ремнями. Он в основном используется для печати 3-слойной, 5-слойной, 7-слойной гофрированной бумаги от 1color до 7color. Мы можем разработать для вас высокоточную печать в соответствии с вашими требованиями. Скорость от 100 до 400 шт. в минуту для выбора.

RYKM-800 Автоматическая флексо-печать и прорезка, а также склеивание папок в строке

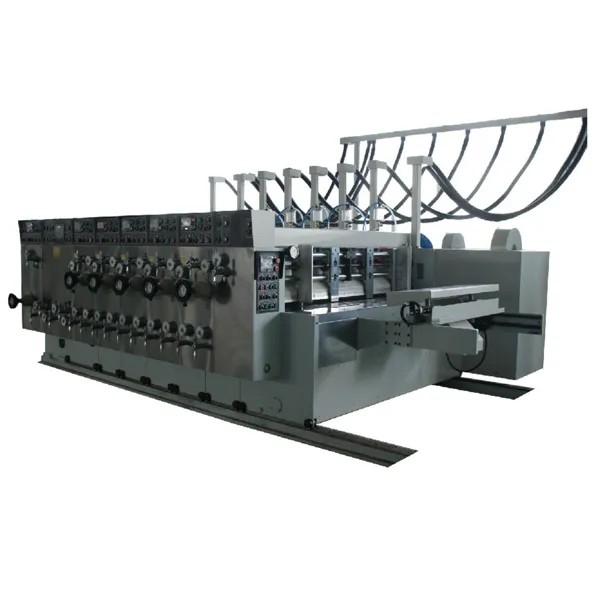

Подробное введение машины Flexo Printing

ФУНКЦИЯ И ХАРАКТЕРИСТИКИ

1. Вся машина изготовлена с учётом надёжности, экономия энергии и безопасности. Это возможность быстро работать и менять порядок.

2. Использование высококачественных материалов и фурнитуры.

3. Шестерня трансмиссии использует высококачественную сталь, которая шлифуется после термической обработки. Он может достигать точности до шести степеней.

4. Использование ошейника без шлиц для снижения износа и сохранения длительной точности надпечатки.

5. Все рулоны покрыты жёстким хромом для увеличения твёрдости.

6. Внедрение автоматической системы смазки масляного насоса для поддержания срока службы деталей в машине.

7. Используя ПЛК и многофункциональное управление сенсорным экраном, он может хранить 1000 заказов.

8. Автоматическое переключение на ноль и сброс.

ФУНКЦИЯ ПОДАЧИ Германия Управление сервоприводом (BOSCH REXROTH)

1.При запуске основного двигателя есть защитное устройство. Если машина не заблокирована, главный мотор не может запуститься. Основной мотор использует частотный мотор для экономии энергии.

2.Подача с передовым краем использует систему подачи сервоконтроллера с автоматическим кулачком. Он может повысить точность подачи с помощью резинового колеса и поглощающего вентилятора.

3.Установленное устройство для вытирания пыли с отрицательным давлением, качественные импортные кисти могут очищать поверхность бумаги и повышать качество печати.

4.Верхний подающий валок обмотан антифрикционной резиной, а нижний валок — накаткой и хромированным, все ролики обеспечивают балансировку.

5.Автоматическая настройка боковой и задней перегородки. Добавьте устройство с клапаном на правую перегородку.

ПЕЧАТНАЯ ФУНКЦИЯ

1.Автоматическое устройство для тушения рулонов и резиновых пластин (при подаче капель анилоксовых рулонов и контактных печатных пластин; при прекращении подачи подачи он поднимается и отделяется от печатной пластины).

2.Электрический механизм фазовой регулировки, планетарная шестерня.

3.Использование ПЛК для управления фазой печати с помощью сенсорного экрана и настройки по желанию. (Регулировка при беге и остановке — это нормально). Он сбросился до нуля и функционирует память.

4.Использование электромагнитного тормозного механизма сцепления: во время отделения машины или регулировки фазы тормоза могут ограничивать вращение машины и сохранять точку исходного положения передачи.

5.Быстро очищая чернильное устройство, оно запоминает позицию сброса после очистки пластины.

Система тушения резиновых рулонов

1. Резиновый ролик формируется путём обмотки стальной трубы носимой резиной и обладает хорошим эффектом передачи чернил.

2. Пластина лезвия размером с рулон анилокса и резины, легко регулируется и недорого меняется.

ФУНКЦИЯ СЛОТТЕРА

1.Предварительно складывающие колёса покрывают хорошую подушку, не повредите бумагу.

2.Пространство предскладывающегося колеса можно регулировать вручную. Панель шкалы показывает скорректированные данные.

3.Устройство с одинарным прорезом и предварительной складкой.

4.Электрическое устройство для регулировки фазы и использование планетной шестерни.

5.Использование ПЛК и сенсорного экрана для управления фазой слотов, регулировки конвертера.

6.Он может хранить заказы.

ФУНКЦИЯ ВЫРЕЗАНИЯ ШТАМПОВ

1.Движение подушки слева направо составляет 40 мм с механизмом.

2.Электрический механизм фазовой регулировки, планетарная шестерня.

3.Рулон подушки поднимается, чтобы избежать повреждений при прекращении кормления, что может увеличить срок службы.

4.Компенсирующее устройство с разной скоростью может контролировать скорость поверхностного перекативания подушки.

5.Использование ПЛК для управления фазой вырезания с помощью сенсорного экрана и настройки по желанию.

6.Автоматическая обработка подушки для снижения давления резка для штампов.

ОСНОВНЫЕ ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Модель	RYKM-800
Максимальный размер картона (W×L)	820×2000 мм
Максимальный размер печати (W×L)	800×1800 мм
Минимальный размер картона (W×L)	220×500 мм
Толщина картона	3-9 мм
Толщина печатной пластины	7,2 мм
Горизонтальное расстояние перемещения печатающего ролика	10 мм
Точность подачи	±0,5 мм
Точность печати	±0,5 мм
Точность прорезов	±1 мм
Точность вырезания штампов	±1 мм
Механическая скорость	250 шт./мин
Скорость производства	220 шт./мин
Рабочая мощность	60 кВт
Общая мощность	70 кВт

Полностью автоматический компьютерный компьютерный склеивающий онлайн-склеивающий папки (Производитель радиоуправляемых коробок)

Введение в машину

Наш RC Box Maker разработан старшим техническим инженером мистером Мохаммадом Балихой. У него более 12 лет опыта и высокотехнологичного опыта в индустрии склеивания папок. Машина объединяет все преимущества мирового склеивателя папок, в основном многие передовые технологии Лэнгстона, США, скорость работы может достигать 300 м/мин при хорошем результате. Машина использует полностью автоматическое компьютерное управление, высококачественный ремень, разумный дизайн, клеевое покрытие картона отличное.

Основное применение — в продуктах питания и напитков, ламинированных коробках, промышленных изделиях для склеивания упаковочных коробок. Замените ручное склеивание папок и полуавтоматический склеиватель папок на низкое качество, высокоэффективное и стабильное качество. Экономьте на людях в большом количестве. Это первый выбор для средних и крупных картонных фабрик.

Наш RC Box Maker может быть разработан для подключения к вашей существующей Flexo печатной машине для слоев, чтобы быть ON-LINE Flexo Folder Gluer.

Основные технологические параметры

Модель Пункт	RC950	RC1224	RC1426
Макс. Размер листа	2400*950 мм	2600*1200 мм	2600*1400 мм
Мин. Размер листа	600*270 мм	600*350 мм	700*380 мм
Соответствующая статья	3,5,7-слойная гофрированная картонная флейта A, B, C, E, F
Макс. Скорость ремня	220 м/мин	220 м/мин	220 м/мин
Скорость проектирования	220 шт./мин	200 шт./мин	180 шт.с/мин
Шум	~85 дБ (на уровне 1,5 метра высоты со стороны оператора)
Клеевой блок	Клеевой пистолет / Клеящий круг
Общая мощность	45,5 кВт	48,5 кВт	48,5 кВт
Источник воздуха	0.6~1.0Mpa	0.6~1.0Mpa	0.6~1.0Mpa
Размер машины	144,52,45м	14,54.72,45м	155.02.55 м
Источник питания	380 В, 50 Гц, 3 линии фазы 4

Модель	RC990		RC1226		RC1426
(мм)	Макс	Мин	Макс	Мин	Макс	Мин
A	2400	600	2600	600	2600	700
B	900	270	1200	350	1400	380
C	1200	400	1200	400	1400	400
D	870	140	870	140	870	140
E	2450	700	2650	700	2650	800

Примечание: Если вам нужны другие размеры, мы можем сделать их для вас в зависимости от ваших потребностей.

В связи с технологическим обновлением ROYAL оставляет за собой право изменять соответствующие параметры и функции без предварительного уведомления.

Рабочий процесс:

Повторное сгибание

1- Мужской складкающий воротник, 2-Crushing collar, 3-pre-grasing, 4-pre grasing, 5-пневматический цилиндр

Знакомство

Традиционные профили складки разрабатывались для того времени, когда доска изготавливалась из бумаги, содержащей преимущественно первичное волокно. Современная доска содержит высокий процент переработанных материалов и изготовлена из лёгких вкладышей. Сочетание традиционных профилей складок с переработанной платой может привести к постоянным результатам, вариациям зазоров производителя и трудностям с достижением единообразной линии складки.

Новая система повторного складывание была специально разработана для улучшения складки и складки при переработке переработанной плиты и других сложных материалов, контроля осуществляется пневматической системой.

Преимущества

1-Меньше джемов и меньше простоев

2-Способность работать с платой более низкого качества и деформированной

Особенности

1- Точное расстояние.

2-непрерывно работает на высокой скорости с обслуживанием Лилля.

3-Уменьшение заклинков и простоев.

4- быстрая настройка

Инструкции по кормлению

Инструкции по кормлению
Блок подачи	Система питания	Подача с ведущим краем
	Обстановка	Моторизованный
	Скорость подачи	Скорость автокомпенсации
	Боковое положение направляющего	Моторизованный, шаговый мотор 180 Вт
	Давление трансферного ролка	Моторизованный, шаговый двигатель 180 Вт
	Backstop in/out	Моторизованный двигатель переменного тока мощностью 110 Вт
	Backstop вверх/вниз	моторизованный переменный ток мощностью 110 Вт
	Вакуум	Регулировка потока

Система склеивания

1) Хороший контроль стоимости. Точность в миллиметрах на любой скорости, распыляйте холодный/горячий расплав клея на склеивающий клапан складной коробки, сокращайте максимальное время очистки и установки в производственном процессе, уменьшая количество отходов.

2) Он применяет современные самые современные 32-битные процессоры и оптимизированные программные алгоритмы для реализации склеивания на клеящий склеиватель от 0 до 600 м/мин.

3) Можно выбрать распыление в виде точек или линий, чтобы достичь минимального количества клея и прочной прочности на склеивание.

4) Удобный графический интерфейс с 8-дюймовым сенсорным экраном, который позволяет оператору легко понимать, просто и удобно.

5) Высокоточная электронная система управления обеспечивает стабильное и надёжное выходное давление клея.

Складная часть

1-Основной корпус 2-Складной мостик, 3-Складные стержни, 4-кантри Регулировка для удержания роликов 5-вакуумного всасывания

Введение

1- Основной клеящий корн-клеящий контейнер с толщиной корпуса 2 дюйма/50 мм, который в два раза больше, чем у традиционного мирового клея для папок, с прочным корпусом может обеспечить стабильную работу машины при нулевой вибрации, он держит складной мост с двух сторон.

2-складной мост

Складной мост Crown — ключевой элемент для лучшего складывания на высокой скорости, чем с традиционным склеивателем папок, с длиной 8000 мм он на 2000 мм длиннее, чем любой универсальный клеящий мостик, чтобы повысить точность складывания.

3-складные стержни

Коронные складные стержни с гибкими складными рычагами позволяют устанавливать складные штанги в оптимальное положение для достижения наилучшего сгиба. Эта гибкость позволяет работать на более высоких скоростях без ущерба для качества складки.

Четырёхканальная регулировка для удержания роликов

В корн-папке 50 роликов, чтобы отрегулировать 50 роликов, уходит много времени, мы сделали специальную конструкцию,

Использование более крутого серводрайвера с компьютерным управлением регулирует все ролики одновременно, что обеспечивает быструю установку и удобнее складывание.

5- Вакуумное всасывание

В нашем вакуумном вакууме мы использовали специальный вакуумный насос с большим расходом и низким давлением, что помогает перевести складной коробку на контрэжектор с высокой точностью подачи.

Эжекторная часть

Знакомство

1- Гидравлический подъёмник с многоступенчатым контроллером.

2- Вентилятор с регулируемым драйвером.

3- Впитывающий сгиб (chock absing), который используется кремнеземный губка для впитывания складной коробки.

4- Выход из нижнего конвейера с регулируемым частотным драйвером для передачи Bundle из эжектора.

5- Выход из верхнего конвейера с драйвером переменной частоты, чтобы вывести Bundle из эжектора.

Выброс с коронным счётчиком — это последний этап машины для клея папок, в последних 4 шагах мы сделали идеальную складную коробку, у нас есть отличный дизайн с автокомпенсацией скорости для каждой запущенной коробки, наш высокоскоростной счётный эжектор — 16 пакетов в минуту, это полностью автоматический шаг.

Электрическая система управления

Сенсорный экран (с полной автоматической функцией)

Электрическая панель управления и электрический корпус управления

Знакомство

1) Контроллер Crown Electronic — наша машина — полная система управления компьютером, все электрические компоненты управляются Siemens Programmable Logic Controller, с нашим умным программным обеспечением от MBS — это делает наш клеящий автомат Crown Folder простым в эксплуатации, его можно настроить в 2mint и записывать более 100 заданий.

2) С 10-дюймовым сенсорным экраном Simons и полностью автоматическим управлением компьютером, все регулируемые компоненты можно настроить автоматически.

3) Функция памяти заказа, быстрое переключение заказа, 3-5 минут.

4) Функции сброса исходного статуса и микрокорректировки.

5) Функция «AUTO RUN» делает работу машины простотой и быстрой.

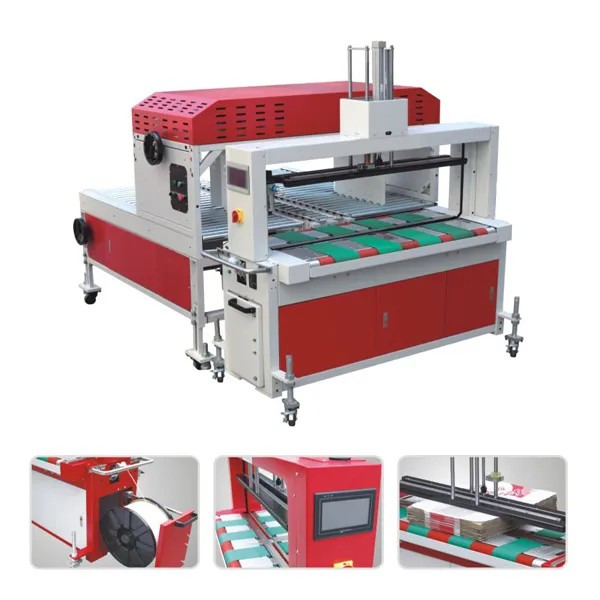

Строевой ремень RYKA-Y5

Стандартные функции:

1.Основан на базовой технологии Германии.

2.Система управления сенсорным экраном, автоматическое раннее предупреждение и оперативное определение местоположения неисправности.

3.Большинство современных высокоскоростных автоматических технологий резьбы ремня.

4.Термостатически управляемая 24-вольтовая система термосварной герметизации; Безизносный привод постоянного тока, бесщеточная технология моторов.

5.Управление ПЛК; Эффекты модернизации системы управления оборудованием с использованием лентового конвейера для передачи коробочных коробок можно регулировать скорость конвейера.

6.Натяжение крепления можно регулировать с помощью цифрового ввода; Можно выбрать одиночные или двойные ремни.

7.Ленточный конвейерный рабочий стол лучше защищает стопку коробок и может быть интегрирован в большинство производственных линий.

8.Быстро настройте рабочие методы, позиции крепления, натяжение и так далее.

9.Пневматическое устройство ремня, размер давления воздуха может регулироваться в соответствии с требованиями клиентов по натяжению ремня.

10.Цвет машины: по желанию.

Технологические параметры:

Модель	RYKA-Y5
Стандартные машинные ПП-ремни:	5-12 мм (опционально)
Диспенсер с ремнёвыми катушками:	Диаметр сердечника: 200 мм; Ширина сердечника: 190 мм
Электроэнергии:	220 В, 50 Гц, 1ph, 16A CEE-Plug
Потребление энергии:	Около 2,5 кВа
Энергопотребление:	6-барный сжатый воздух, 1/4'' быстрый клют
Высота машины:	700-850 мм (регулируемые), специальные размеры можно настраивать
Размер кадра (стандартный)	800600 мм, 1250500 мм, специальные размеры можно настраивать.
Скорость крепления:	20-26 упаковок в минуту для одиночного крепления (в зависимости от размера коробки) при скорости пояса стола 0,6 м/с. (Например, если стопка коробок составляет 20 на упаковку, то может быть 25000 и более коробок в час.)
Скорость крепления:	10-16 упаковок в минуту для двойного крепления (в зависимости от размера коробки) при скорости пояса стола 0,6 м/с. (Например, если стопка коробок составляет 20 на упаковку, то может быть 14000 и более коробок в час.)

Демонстрация готовой продукции

Тип деятельности:
Производитель / завод
Основная продукция::
Линия по производству гофрированного картона, оборудование и запасные части.
Количество сотрудников:
50
Год основания:
2012
Сертификация систем менеджмента:
ISO9001
Средний срок поставки:
15 рабочих дней
Номер:
001
Среднее время ответа:
≤15 часов

Наше самое мощное оборудование включает: линию по производству 3-слойного и 5-слойного гофрированного картона, линию по производству двухслойного гофрокартона, гофропресс, флексографскую печатную и просекательную машину, фальцевально-склеивающую машину, биговально-высекальную машину, брошюровочно-брошюровочную машину, ламинатор, офсетную печатную машину, продольно-резательную машину, машину для резки картона, машину для плоской высечки и т. д.

Возможность торговать

Международные торговые термины(Incoterms):
Aнглийский язык
Условия оплаты:
LC, T/T, D/P
Средний срок поставки:
15 рабочих дней
Количество сотрудников по внешней торговле:
8
Год начала экспорта:
2018
Доля экспорта:
10%
Основные рынки сбыта:
Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Ближний Восток, Восточная Азия
Ближайший порт:
Порт Нинбо-Чжоушань
Схема импорта-экспорта:
Общая торговля

Производственные мощности

Адрес завода:
Комната 1701, здание 3, Greenland Central Plaza, улица Дагуань, д. 98, район Гуншу, Ханчжоу, провинция Чжэцзян, Китай
Научно-исследовательский потенциал:
Строго проверяйте каждый продукт
Количество научных сотрудников:
5
Годовой объем производства:
10000000

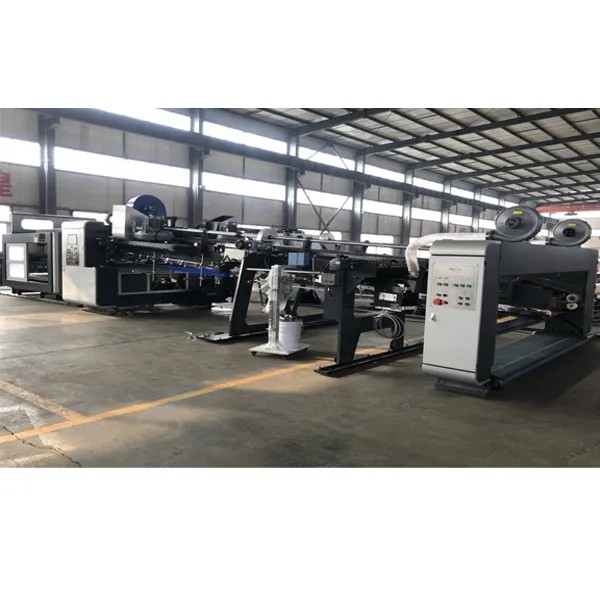

Заводское изображение
