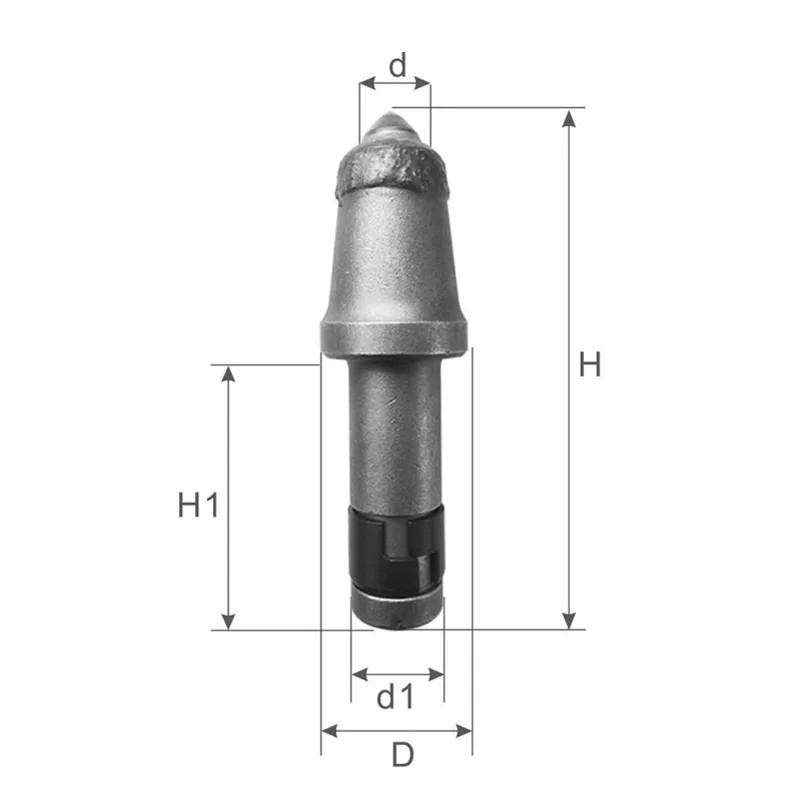

| Модель Type |
Диаметр твердого сплава d |
Общая высота зуба H |
Макс. внешний диаметр зуба D |
Диаметр хвостовика d1 |
Высота хвостовика H1 |
| FLKU9525C |
Φ25 |
183 |
55 |
35 |
94 |
| FLKU9530C |
Φ30 |
185 |
55 |
35 |
94 |
| FLKU9535C |
Φ35 |
187 |
55 |
35 |
94 |
Позиционирование продукта
Серия U95 относится к тяжелым киркообразным резцам, разработанным в первую очередь для высокоэффективного резания в условиях средних и твердых пород. Ее ключевыми характеристиками являются высокая износостойкость, ударная вязкость и длительный срок службы, что обеспечивает ей отличную репутацию на рынке.
Ключевая конструкция и особенности
1.Материал корпуса зуба: Изготовлен из высококачественной конструкционной легированной стали (например, 42CrMo). Процесс точной ковки с последующей закалкой и отпуском обеспечивает высокую прочность сердцевины и вязкость внешних слоев, позволяя выдерживать экстремальные ударные нагрузки без разрушения.
2.Головка из твердого сплава: Оснащена высокопроизводительной цилиндрической головкой из твердого сплава (как правило, марки YG11C или выше). Головка обладает исключительной твердостью и износостойкостью, являясь ключевым элементом для разрушения породы.
3.Технология пайки: Применяется высокотемпературная вакуумная пайка или передовая индукционная пайка. Данная технология обеспечивает высочайшую прочность соединения между головкой и корпусом, эффективно предотвращая отрыв головки под тяжелыми ударными нагрузками.
4.Износостойкая защита:
Защитное кольцо из твердого сплава: В наиболее уязвимой к износу шейке зуба, как правило, запрессовано кольцо из твердого сплава. Это характерный отличительный признак серии U95. Оно значительно снижает скорость абразивного износа шейки, защищает корпус зуба и продлевает общий срок службы.
5.Наплавочный слой: На некоторые модели или по требованию заказчика на хвостовике зуба (вблизи места установки стопорного кольца) может наноситься износостойкая наплавка для повышения сопротивления абразивному износу.
Модели и совместимость
Конкретные модели, такие как FLKU9525C, FLKU9530C, FLKU9535C и другие, могут незначительно отличаться по размерам, углам или деталям шейки для точного соответствия различным державкам. При выборе пользователь обязан определить соответствующую подмодель U95 на основе модели оригинального зуба своего оборудования или спецификации державки.
Основные преимущества
1.Сверхдлительный срок службы: Благодаря комбинации головки из твердого сплава, защитного кольца и качественного корпуса, его общий ресурс значительно превышает ресурс обычных резцов, что эффективно снижает частоту замен и повышает производительность.
2.Высокая эффективность разрушения породы: Оптимизированная геометрия обеспечивает более острое резание и меньшее сопротивление, способствуя увеличению скорости проходки и снижению энергопотребления оборудования.
3.Высокая надежность: Прочная конструкция и надежная пайка значительно снижают риск потери головки или поломки корпуса в процессе работы, обеспечивая безопасность.
4.Высокая экономическая эффективность: Несмотря на возможную более высокую стоимость единицы по сравнению с обычными резцами, более длительный межзаменный интервал и более высокая эффективность работ делают общие эксплуатационные затраты (стоимость на тонну угля или на метр выработки) более выгодными.
Типичные области применения (возможно изготовление на заказ)

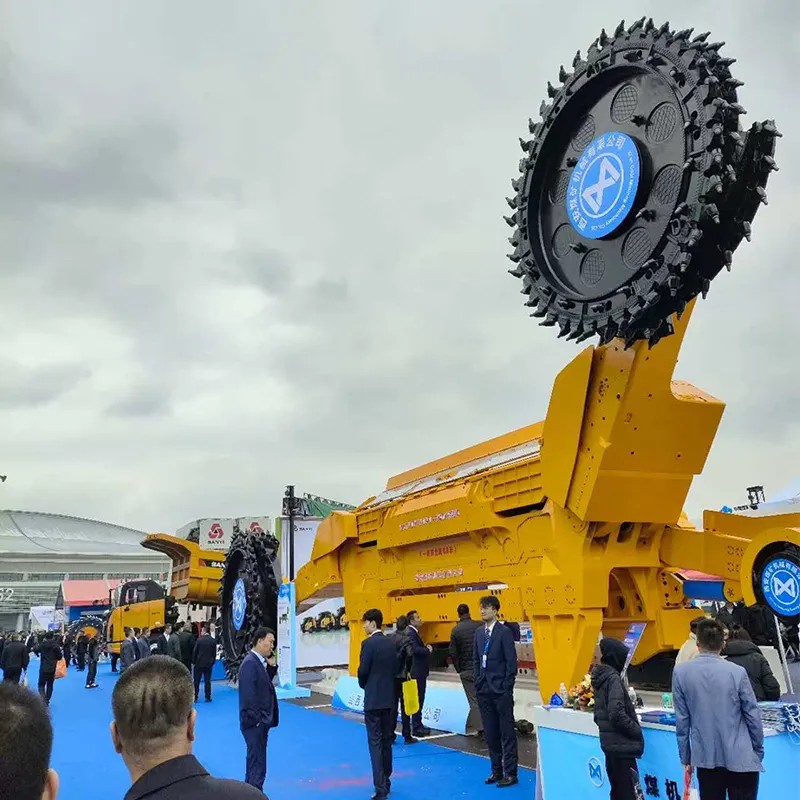

Угольные шахты: Очистные комбайны на лавах
Добыча других полезных ископаемых и геотехнические работы.
Наша компания может поставить продукцию, адаптированную под конкретные условия эксплуатации и геологические особенности заказчика.
Важные аспекты использования и выбора
1.Точное соответствие: Обязательно убедитесь, что модель на 100% совместима с державкой оборудования. Неправильная модель приведет к ненадежной установке или неправильному распределению нагрузки, ускоряя износ.
2.Совместимое стопорное кольцо: Используйте высококачественные совместимые стопорные кольца (пружинные шайбы) и убедитесь в их правильной установке. Это ключ к предотвращению выпадения зуба из державки.
3.Рекомендации по запасам: Поскольку это расходный материал, следует поддерживать разумный запас в соответствии с интенсивностью использования, чтобы избежать простоев из-за отсутствия запчастей.
4.Выбор канала сбыта: Рекомендуется приобретать продукцию у официальных авторизованных дистрибьюторов Флек или напрямую у производителя, чтобы гарантировать подлинность, качество и послепродажное обслуживание.
Общее позиционирование трех моделей и общие черты
Эти три модели относятся к серии U95 с индексом "C", что обычно означает определенную форму корпуса и конфигурацию головки.
Они обладают классическими характеристиками серии U95:
1.Конструкция тяжелого киркообразного зуба: Для условий средних и твердых пород.
2.Головка из твердого сплава: Используется высокопроизводительная цилиндрическая головка с высокой износостойкостью.
3.Защитное кольцо из твердого сплава: Кольцо, запрессованное в шейку зуба — отличительный признак серии U95, значительно повышающий износостойкость.
4.Качественная сталь и вакуумная пайка: Обеспечивают вязкость корпуса и прочность соединения.
| Характеристика |
FLKU9525C |
FLKU9530C |
FLKU9535C |
| Предполагаемый размер |
Короткий (~250 мм) |
Средний (~300 мм) |
Длинный (~350 мм) |
| Основные особенности |
Компактная конструкция, повышенная жесткость и стойкость к изгибу. Высокая гибкость на режущих головах с плотной расстановкой зубьев. |
Основная модель серии, обеспечивающая оптимальный баланс между эффективностью разрушения породы, ударной вязкостью и универсальностью. Наиболее широко применяется. |
Увеличенный вылет, больший радиус резания. Используется там, где требуется большая глубина резания или особое положение. Предъявляет более высокие требования к стойкости корпуса к изгибу и срезу. |
| Сценарии применения |
1. Зоны режущей головы с меньшей линейной скоростью на периферии.
2. Условия с высокой твердостью и ударными нагрузками, требующие максимальной стойкости к срезу.
3. Замена коротких резцов аналогичного размера на исходном оборудовании. |
1. Основные рабочие зоны большинства стандартных проходческих/очистных комбайнов. |
1. Специальные позиции на режущей голове, требующие увеличенного сечения реза или очистки контура.
2. Удлиненные зубья на некоторых типах барабанов очистных комбайнов.
3. Замена длинных резцов аналогичного размера на исходном оборудовании. |
| Акцент на свойствах |
Максимальная ударная вязкость |
Сбалансированные характеристики |
Большой объем резания |
| Ключевой аспект выбора |
Обязательно должно быть полное соответствие размеру державки. Нельзя заменять короткий зуб длинным или наоборот, это приведет к неустойчивой установке, разрушению от нагрузок или помехам соседним зубьям. |
|
|
Как правильно выбрать и использовать

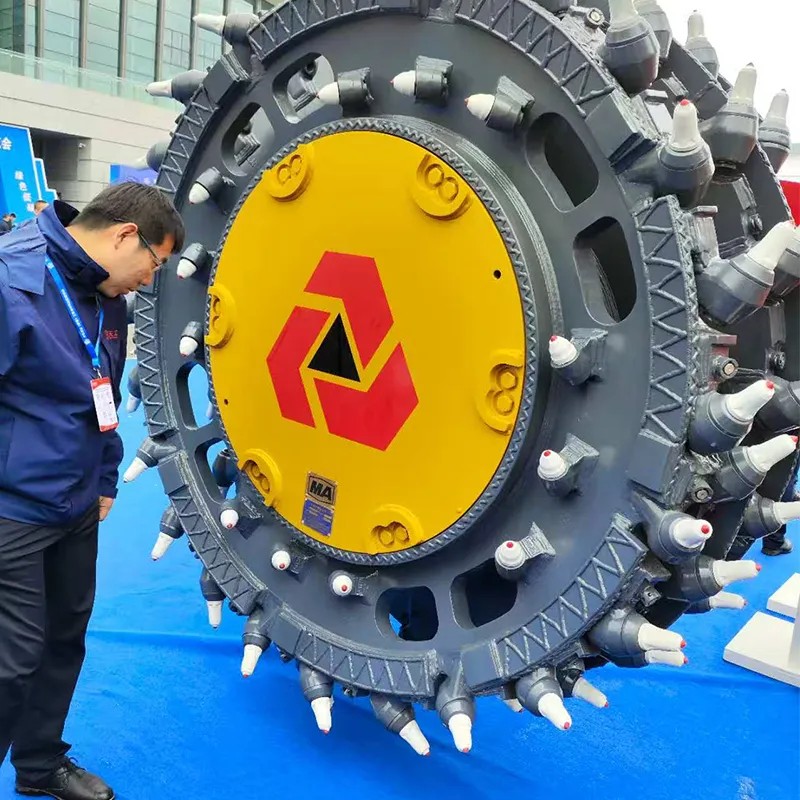

Следование спецификации, точное соответствие: Это самый важный принцип. Производитель оборудования при проектировании режущей головы уже определил конкретную длину зуба для каждой позиции державки.
Вам следует:
1.Обратиться к руководству по эксплуатации или каталогу запчастей оборудования.
2.Измерить точную общую длину и ключевые монтажные размеры старого зуба.
3.Напрямую связаться с отделом продаж Флек или авторизованным дистрибьютором, предоставив марку, модель оборудования, а также фотографию или размеры старого зуба для подтверждения точной соответствующей модели.

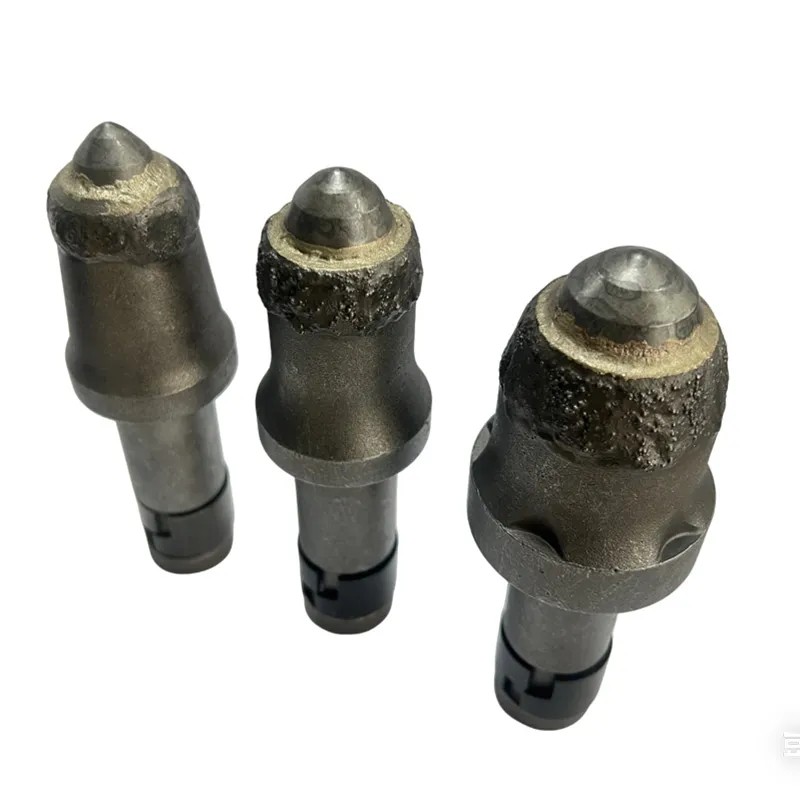

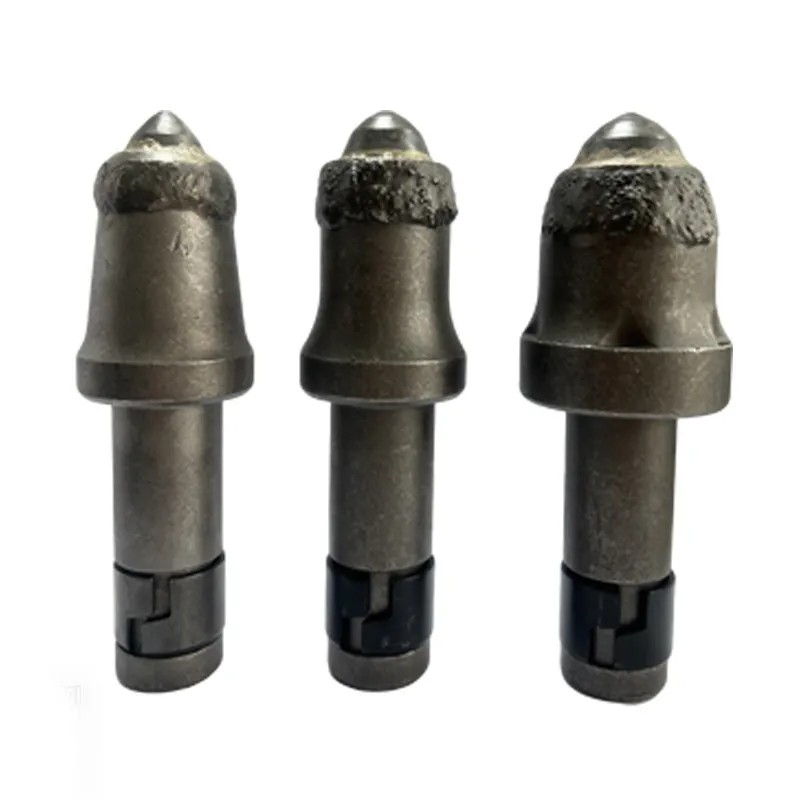

FLKU9525C, FLKU9530C, FLKU9535C — это три представителя семейства тяжелых резцов U95 Флек, различающихся по длине. Они используют одинаковые высококачественные материалы и технологии, но варьируются по размерам для соответствия механическим требованиям и функциональным потребностям разных позиций на режущей голове.
Окончательный выбор должен основываться исключительно на оригинальных спецификациях производителя вашего оборудования или точных замерах старой детали. Никогда не выбирайте, только предполагая по названию модели.
Правильный выбор — первый шаг к обеспечению безопасности, эффективности и экономической результативности. Добро пожаловать к выбору резцов Флек!
