Cамоизмельчаемая мельница

Параметры продукта

Изготовление на заказ:

доступно
Послепродажное обслуживание:

Установка и обучение
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Шэньян Шуньда Тяжелое Горное Машиностроение

Китайско-германский индустриальный парк в зоне экономического и технологического развития Шэньяна (SEDZ)

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

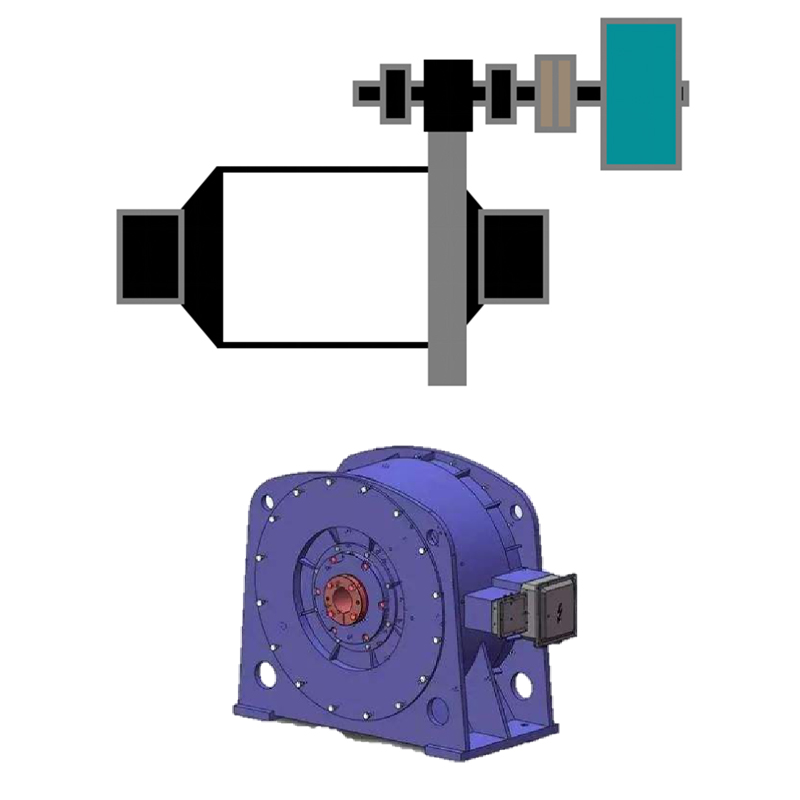

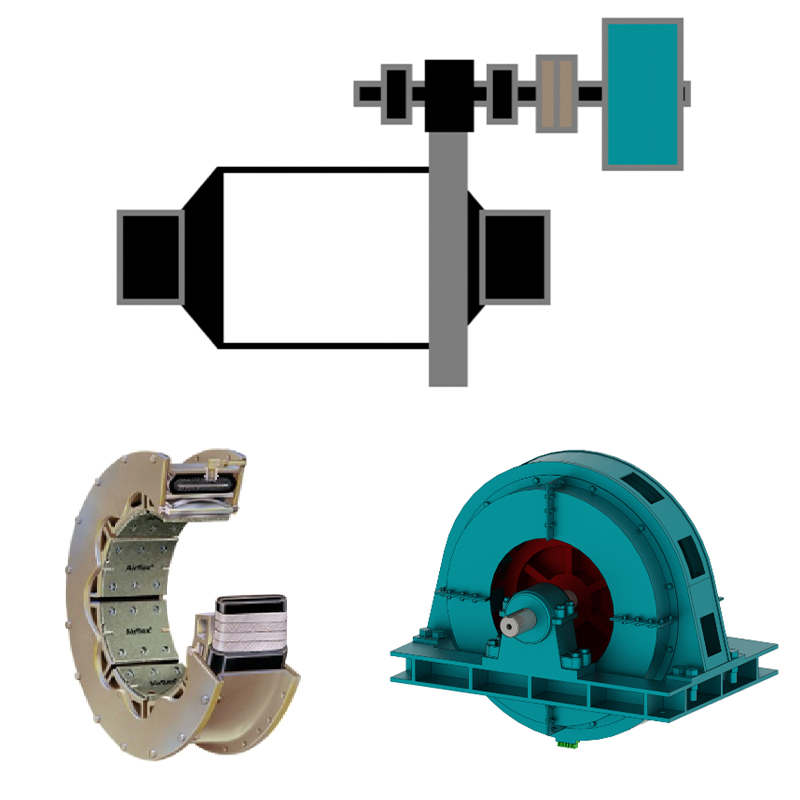

Синхронный привод: пневматическая муфта + синхронный электродвигатель

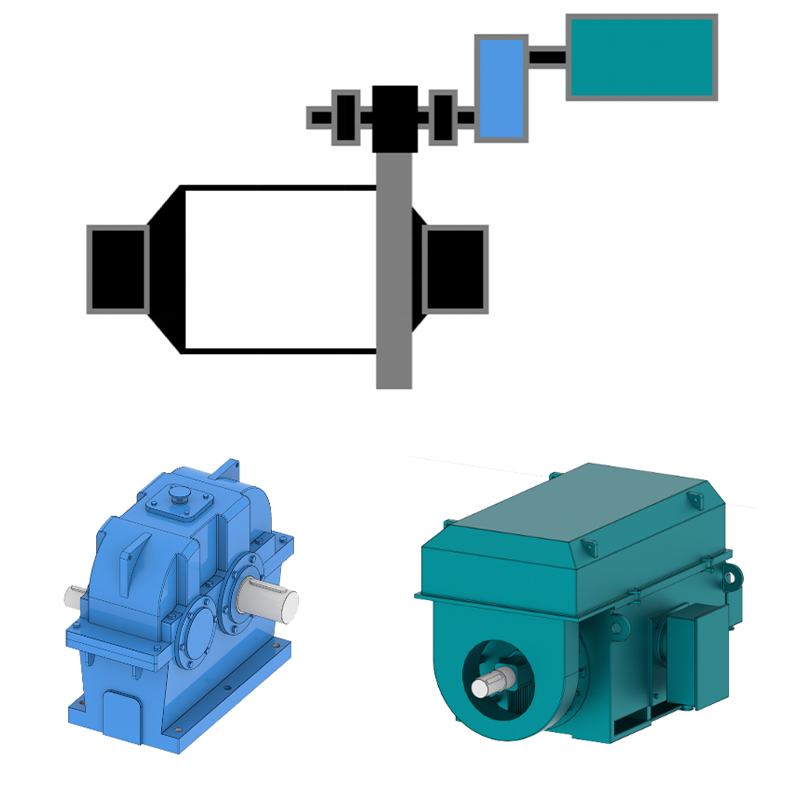

Асинхронный привод: редуктор + асинхронный электродвигатель

Прямой привод: электродвигатель с постоянными магнитами (ПМД)

Описание продукта:

Автоматическая шаровая мельница, также называемая мельницей без мелющей среды, является горным оборудованием, сочетающим функции дробления и измельчения. Она подразделяется на сухой и мокрый типы, и оснащена двумя типами привода: с регулируемой скоростью и с фиксированной скоростью различной мощности. Оборудование использует само сырье в качестве мелющей среды, обеспечивая дробление за счет взаимных ударов и трения. Диаметр барабана оборудования составляет примерно в три раза больше его длины. В барабане установлены Т-образные футеровки для увеличения высоты падения материала, а также устройство для поднимания барабана, удобствующее обслуживанию. В крупногабаритных шлифовальных станках используется технология гидростатических подшипников для устранения пускового момента статического сопротивления, а некоторые модели оснащены устройствами микродвижения. Области применения включают строительные материалы, удобрения, обогащение цветных металлов и керамическую промышленность.

Основные преимущества продукта:

1.Автоматическая шаровая мельница использует метод смешивания для измельчения руды и измельчения частиц, обеспечивая высокоэффективное измельчение.
2.Благодаря оптимизации конструкции шнекового узла и параметров автоматическая шаровая мельница снижает износ стальных шаров, увеличивает срок службы футеровок и экономит затраты на эксплуатацию и обслуживание.
3.Автоматическая шаровая мельница может широко применяться в различных отраслях, таких как металлические рудники, неметаллические рудники, химическая промышленность и другие.

Мельница полусамоизмельчения MQY5858

№ п.п.	Параметр	Мельница полусамоизмельчения MQY5858
1	Тип мельницы	Мокрого полусамомельницы
2	Внутренний диаметр барабана	5800mm
3	Полезная длина барабана	5400mm
4	Длина барабана	5800mm
6	Рабочий объем барабана	140m3
7	Максимальная шаровая загрузка	98t
8	Отношение к критической скорости вращения	75%
9	Рабочая скорость вращения барабана	13.7r/min, 13.7 об/мин
10	Мощность основного двигателя (кВт)	3300kW, 3300 кВт

Размер и масса основных деталей

№ п.п.	Модель	Наименование	Кол-во	Размер (мм)	Масса ед. (т)
1	Мельница полусамоизмельче ния MQY5858	Торцевая крышка	2	Φ6250×2075	45
2		½ Зубчатое колесо	2	8375×4188×900	24
3		Входная секция барабана	1	Φ6250×2720	26
4		Выходная секция барабана	1	Φ6250×3120	29
5	Переливная шаровая мельница MQY5595	Торцевая крышка	2	Φ6250×2250	49
6		½ Зубчатое колесо	2	8375×4188×900	24
7		Средняя секция барабана	1	Φ6250×3520	37
8		Боковая секция барабана	2	Φ6250×2985	32.5

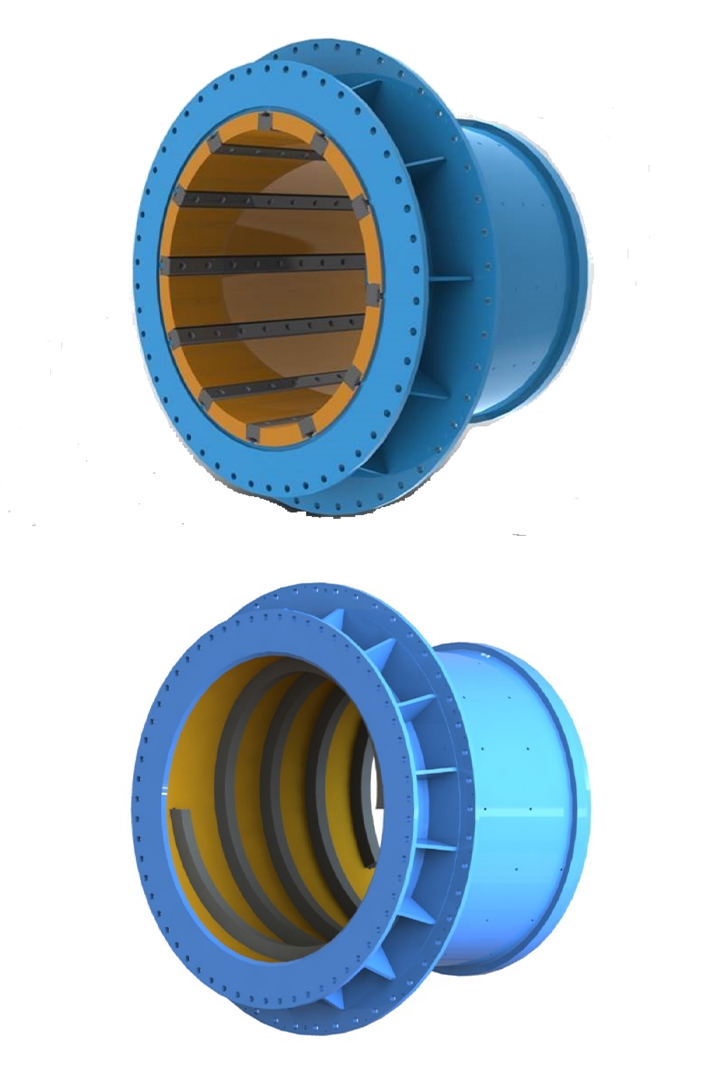

Загрузочная цапфа

Разгрузочная цапфа

Преимущества продукта:

1.Автоматическая шаровая мельница оснащена передовой интеллектуальной системой управления ПЛК, которая позволяет в реальном времени контролировать параметры, такие как свойства материала и нагрузка на мельницу, автоматически регулировать режим работы мельницы и обеспечивать стабильный эффект измельчения.
2.Автоматическая шаровая мельница использует высокоэффективную энергосберегающую трансмиссионную систему и интеллектуальную технологию частотного регулирования, которая может автоматически регулировать мощность в зависимости от рабочих условий, эффективно экономя производственные затраты.
3.Автоматическая шаровая мельница имеет модульную конструкцию, что обеспечивает удобную замену изнашиваемых деталей за короткое время. Одновременно она оснащена полной системой диагностики неисправностей, удобствующей быстрому выявлению и устранению проблем.

Принцип работы:

Автоматическая шаровая мельница использует само сырье в качестве мелющей среды. При вращении барабана материал совершает движения падения и скольжения внутри барабана, а между частицами материала возникают взаимные удары и трение, благодаря чему достигается цель дробления. В процессе движения крупные частицы материала постепенно дробятся при столкновении с мелкими частицами и футеровками барабана, их крупность постепенно уменьшается, пока наконец не достигается требуемая крупность измельченной руды.

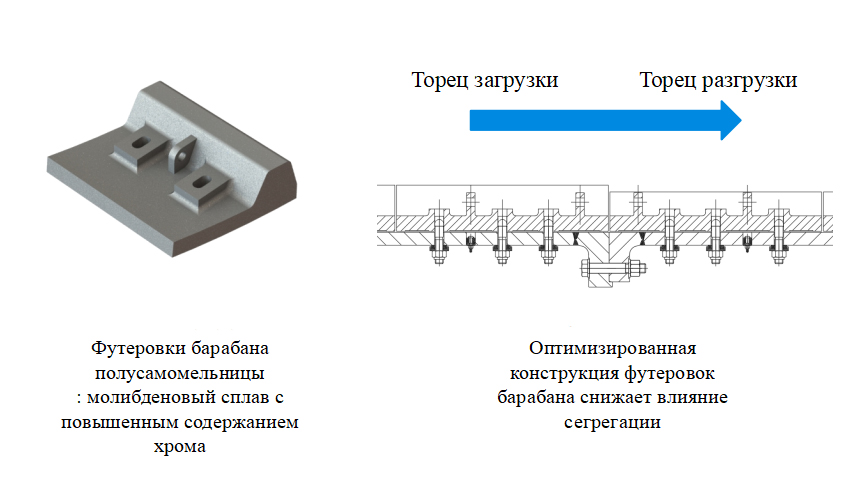

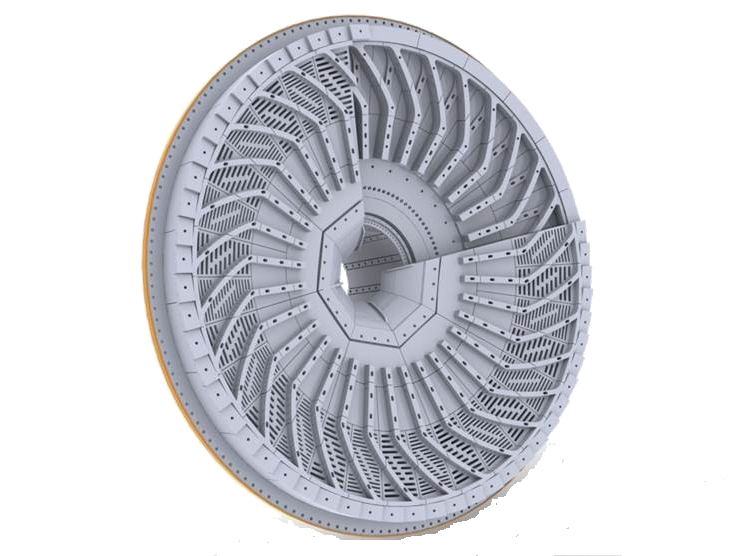

Футеровки полусамомельницы:

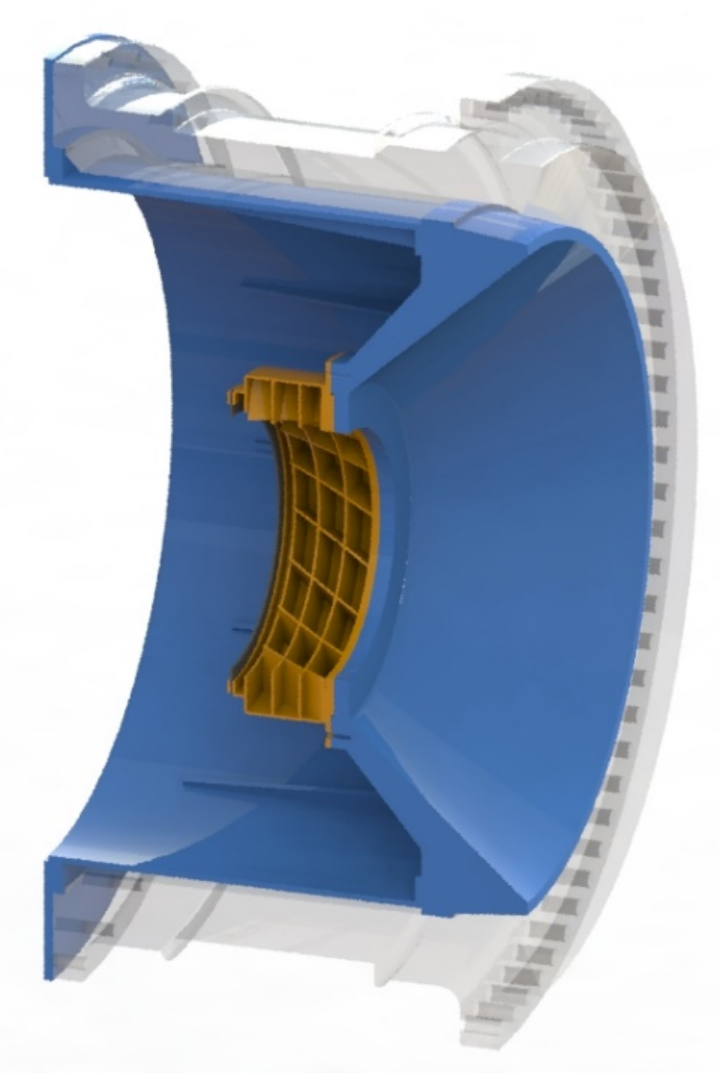

Футеровки торца разгрузки полусамомельницы

: молибденовый сплав с повышенным содержанием хрома

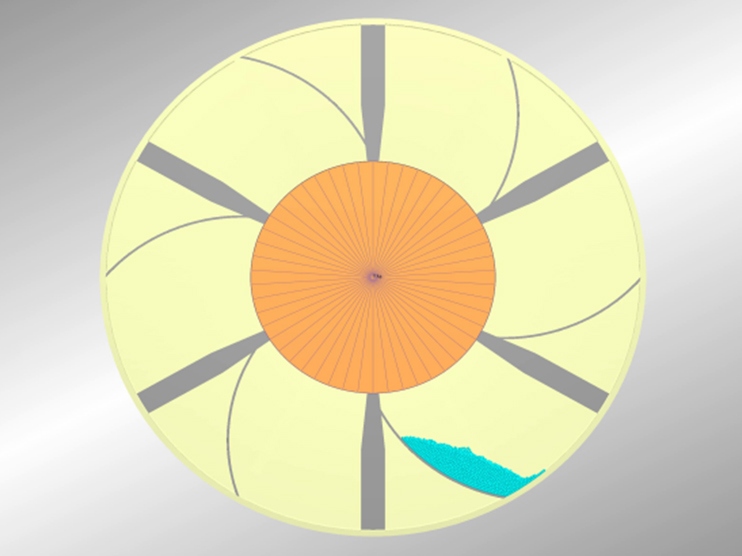

После оптимизации

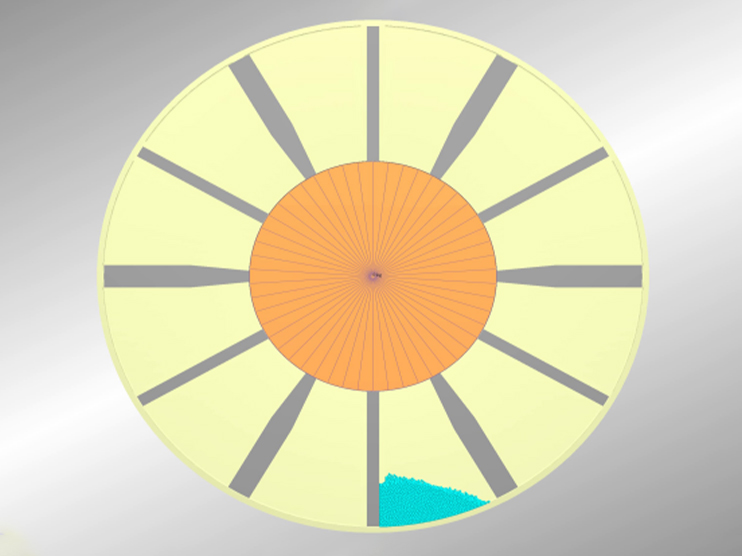

Перед оптимизацией

Отличия от шаровой мельницы:

1.По мелющей среде: автоматическая шаровая мельница использует само сырье в качестве мелющей среды, в то время как шаровая мельница зависит от дополнительных мелющих тел, таких как стальные шары.
2.По форме барабана: автоматическая шаровая мельница имеет коротко-тугую форму с большим диаметром и короткой длиной, тогда как шаровая мельница имеет относительно малый диаметр и большую длину, представляя собой длинно-тонкую конструкцию.
3.По характеристикам применимого материала: автоматическая шаровая мельница более подходит для обработки руды с большой исходной крупностью и высокой твердостью, в то время как шаровая мельница подходит для руды и материалов различной твердости.
4.По технологическому процессу: автоматическая шаровая мельница может сократить этапы дробления и разделки, поэтому ее процесс относительно простой, в то время как шаровая мельница обычно требует сочетания с другими дробильным оборудованием, и весь технологический процесс более сложный.

Как выбрать:

1.При выборе сначала следует учитывать твердость, крупность, влажность материала и другие параметры. Для материала с высокой твердостью и большой крупностью предпочтение отдается автоматической шаровой мельнице.
2.При крупномасштабном производстве можно выбрать автоматическую шаровую мельницу с большой производительностью и высокой эффективностью.
3.При выборе необходимо учитывать инвестиционные затраты: автоматическая шаровая мельница требует более высоких первоначальных инвестиций в оборудование, но при длительной эксплуатации она позволяет экономить энергопотребление и затраты на обслуживание, поэтому требуется комплексная оценка.

Футеровки полусамомельницы:

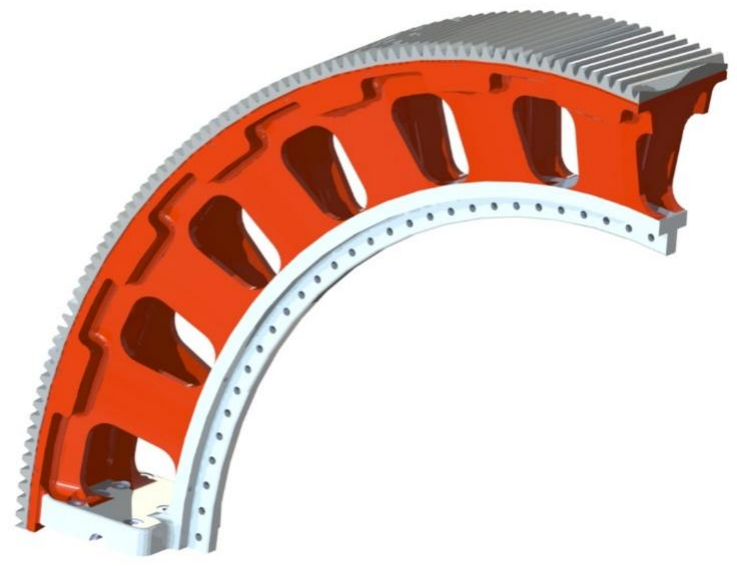

Зубчатое колесо

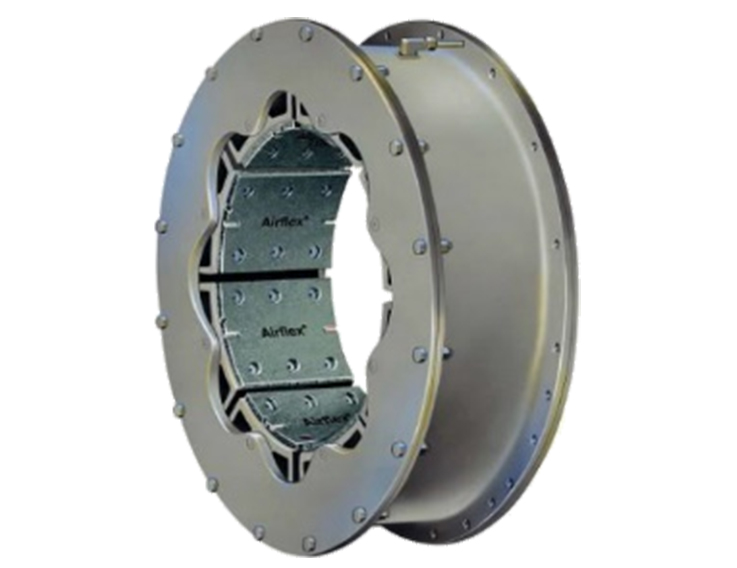

Компоненты пневматической муфты сцепления

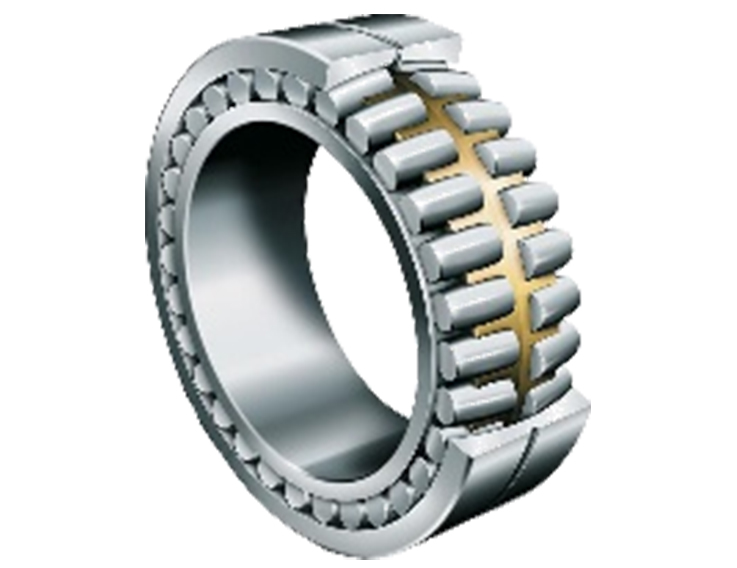

Подшипник приводного вала

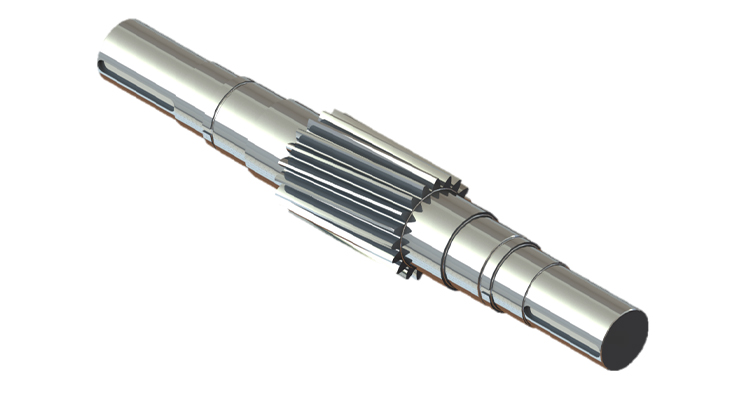

Приводной вал

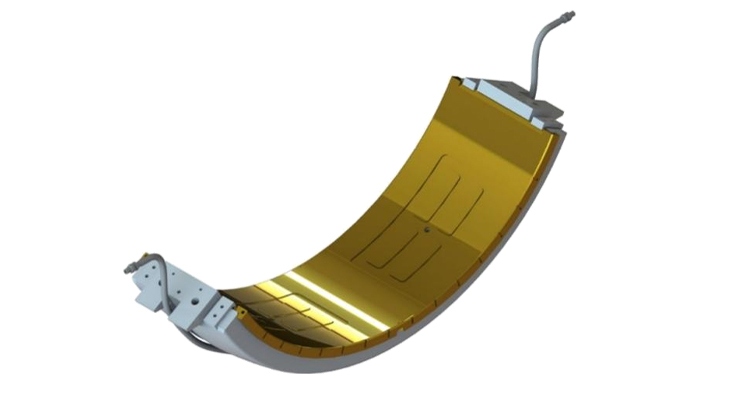

Компоненты основных подшипников

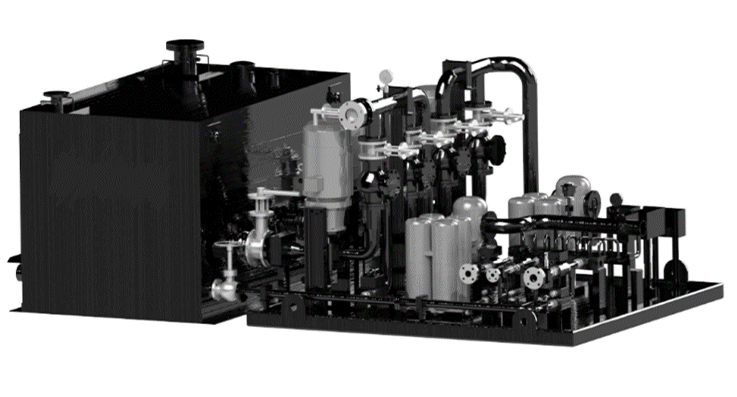

Компоненты смазочной станции

Почему выбирают нас:

1.Продукты нашей компании имеют преимущества в области автоматизации: при наличии разрешения можно реализовать беспилотное мониторирование в течение всего жизненного цикла футеровок, а также функции предупреждения о потенциальных неисправностях, прогнозирования срока службы футеровок дробилки и индивидуальной настройки параметров автоматизации.
2.Наша компания продвигает технологические изменения через разработку оборудования: посредством идеального сочетания технологий и механики мы повышаем коэффициент использования энергии оборудования, действительно достигая энергосбережения, снижения выбросов, низкоуглеродности и экологичности.
3.Наша компания обладает отличными литейными мощностями: годовая производственная мощность по марганцевой стали составляет 10 000 тонн, по углеродистой стали — 30 000 тонн. Мы можем производить единичные отливки весом до 80 тонн за один раз, а мощности по термической обработке составляют 120 тонн.

Список конфигурации:

№ п./п.	Наименование		Материал/Марка	Место производства
1	Мельница	Торцевая крышка	ZG20SiMn	Китай
2		Стенка барабана	сталь Q355B, прошедшая дефектоскопию	Китай
3		Фланец барабана	сталь Q355B, прошедшая дефектоскопию	Китай
4		Зубчатое колесо	ZG34Cr2Ni2Mo	Китай
5		Приводная шестерня	17Cr2Ni2Mo	Китай
6		Вкладыш подшипника	Бронзовый вкладыш	Бразилия
7		Стальные футеровки	Сплав на основе Cr и Mo	Китай
8	Станция полной гидростатической смазки	Смазочный винтовой насос	SEIM、IMO、SETTIMA	Италия
9		Низконапорный винтовой насос	SEIM、IMO、SETTIMA	Италия
10		Шестеренчатый насос подшипников приводной шестерни	SEIM、IMO、EATON	Италия/США
11		Электродвигатель насоса	WEG、(Siemens)	Бразилия/Германия
12		Фильтр	HYDAC	Германия
13		Воздухоохладитель	FUNKE、ALFA-LAVAL、DANFOSS	Германия/Швеция/Дания
14		Датчик температуры	BANNA、IFM、EATON、DANFOSS	Германия/США/Дания
15		Датчик давления	BANNA、IFM、EATON、DANFOSS	Германия/США/Дания
16		Датчик расхода	BANNA、IFM、EATON、FLOW	Германия/США/Великобритания
17		Делитель потока	RONZIO，CASAPPA、SETTIMA	Италия

№ п./п.	Наименование		Материал/Марка	Место производства
1	Низковольтная система управления	Реле	Schneider	Франция
2		Контактор	Schneider	Франция
3		Выключатель в пластмассовом (пластиковом) корпусе	Schneider	Франция
4		Плавкий предохранитель	Schneider	Франция
5		Трансформатор	Schneider	Франция
6		Световой индикатор	Schneider	Франция
7		Изолятор	Nanjing Youbeite Intelligent Technology	Китай
8		Коммутатор с 2 оптическими и 4 электрическими портами	Advantech	Китай
9		Интеллектуальный шлюз	Guangzhou Giant Control Technology	Китай
10		Облачная платформа	Guangzhou Giant Control Technology	Китай
11		Клеммы	Phoenix Contact	Германия
12		Кнопка аварийной остановки	Schneider	Франция
13		Кнопки	Schneider	Франция
14		PLC S7-1500 ПЛК S7-1500	Siemens	Германия
15		Сенсорный экран 12’	Siemens	Германия
16		Монтажные рельсы	Siemens	Германия
17		Звуковые и световые сигнальные огни	APT	Германия

№ п./п.	Наименование	Материал/Марка	Место производства
1	Струйная смазка	BIJUR DELIMON, Nantong South Ward Lubricate, CRUN	Китай
2	Главный электродвигатель	Xiangtan, Lanzhou Electric‌, Shenyang Electric, Harbin Electric	Китай
3	Пневматическая муфта сцепления	EATON、WICHIATA、WPT	США
4	Возбудитель	Beijing Qianfeng‌, WUST, Weiwang Boer‌	Китай
5	Высоковольтное твердотельное устройство плавного пуска	Beijing Dali‌, Xi'an Xichi‌, Xiangyang Tenghui‌	Китай
6	Система герметизации и смазки	BIJUR DELIMON, Nantong South Ward Lubricate, CRUN	Китай

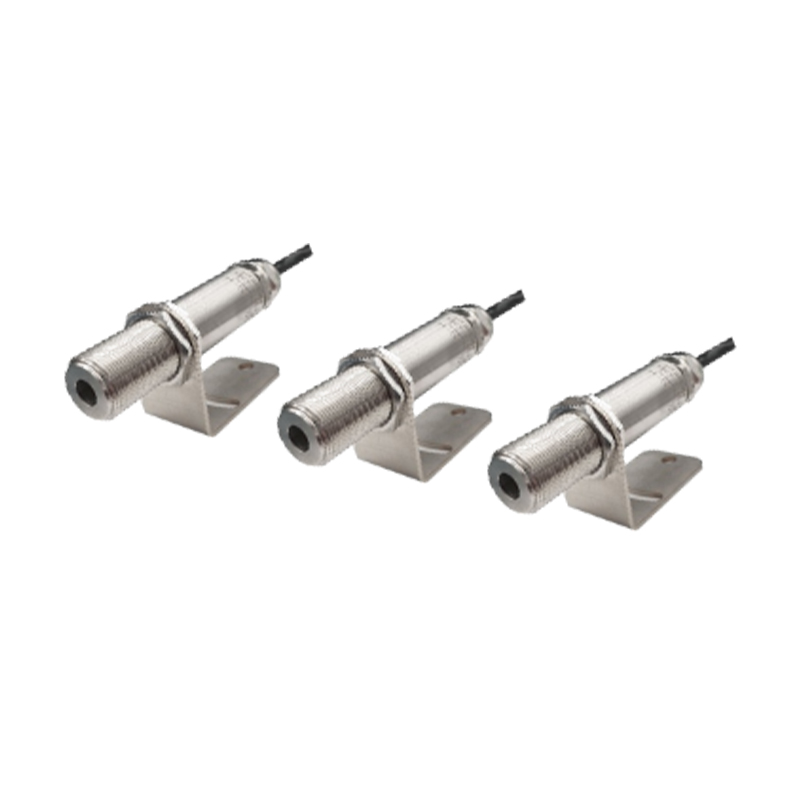

7	Инфракрасные датчик температуры поверхности зубьев	FLUKE (Raytek)	Великобритания
8	Датчик толщины масляной пленки	BANNA、IFM、EATON、DANFOSS	Германия/США/ Дания
9	Вибрационный датчик	Jiangling Technology‌, Shanghai Goldfund Measurement and Control System	Китай

Параметры продукта:

Шестерня

Параметры и датчики	MQY5570	MQY6077	MQY6482
Передаточное число	276:19	260:17	252:19
Модуль	30	36	40
Угол наклона линии зуба	5°15’	5°15’	5°15’
Ширина зуба	900 mm	900 mm	900 mm
Подшипник	23280CA/W33/C3	23292CA/W33/C3	23296CA/W33/C3
ИК датчик температуры	3	3	3
Датчик температуры подшипника	2	2	2
Датчик расхода смазки подшипника	2	2	2
Датчик вибрации подшипника	4	4	4

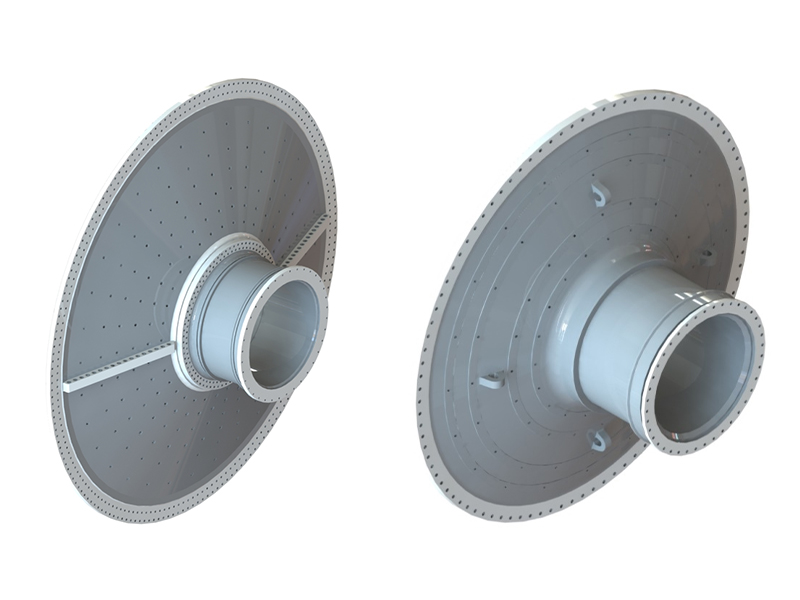

Торцевая крышка

Параметры	MQY5570	MQY6077	MQY6482
Толщина A	120mm	125mm	130mm
Толщина	180mm	185mm	190mm
Угол C	135°	135°	135°
Толщина фланца D	100mm	110mm	120mm
Рабочее напряжение	≤70MPa	≤70MPa	≤70MPa
Закалка и отпуск	√	√	√
Ультразвуковая дефектоскопия	√	√	√
Толщина резиновой футеровки	6mm	6mm	6mm

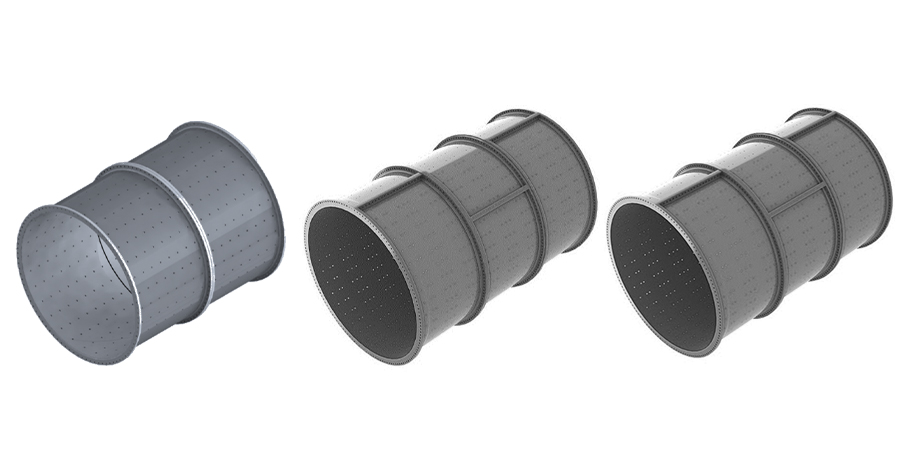

Барабан

Параметры	MQY5570	MQY6077	MQY6482
Количество секций барабана	2	3	3
Количество крепежных балок барабана	-/4	6	6
Толщина стенки барабана	55mm	60mm	70mm
Материал барабана	Q355B	Q355B	Q355B
Толщина стальной пластины фланца	90mm	100mm	110mm
Материал фланца	Q355B	Q355B	Q355B
Рабочее напряжение	≤70MPa	≤70MPa	≤70MPa
Термообработка: снятие остаточных напряжений	√	√	√
Ультразвуковой контроль сварных швов	√	√	√
Толщина резиновой футеровки	6mm	6mm	6mm
