| Модель №: |
DGPB-1600x3-SS-001 |
| Сырье |
Нержавеющая сталь / углеродистая сталь / оцинкованная сталь |
| Толщина (мм) |
0.5~3.0 |
| Ширина (мм) |
500-1500 |
| Внутренний диаметр (мм) |
φ508/610 |
| Наружный диаметр (мм) |
≤φ1800 |
| Вес рулона (тонн) |
≤22 |
| Точность выравнивания (mm) |
≤±0.5/m2 |
| Длина, которую нужно отрезать (pcs) |
300~6000 |
| Скорость |
≤60м/мин |
| Необходимая площадь |
≤30*8 |

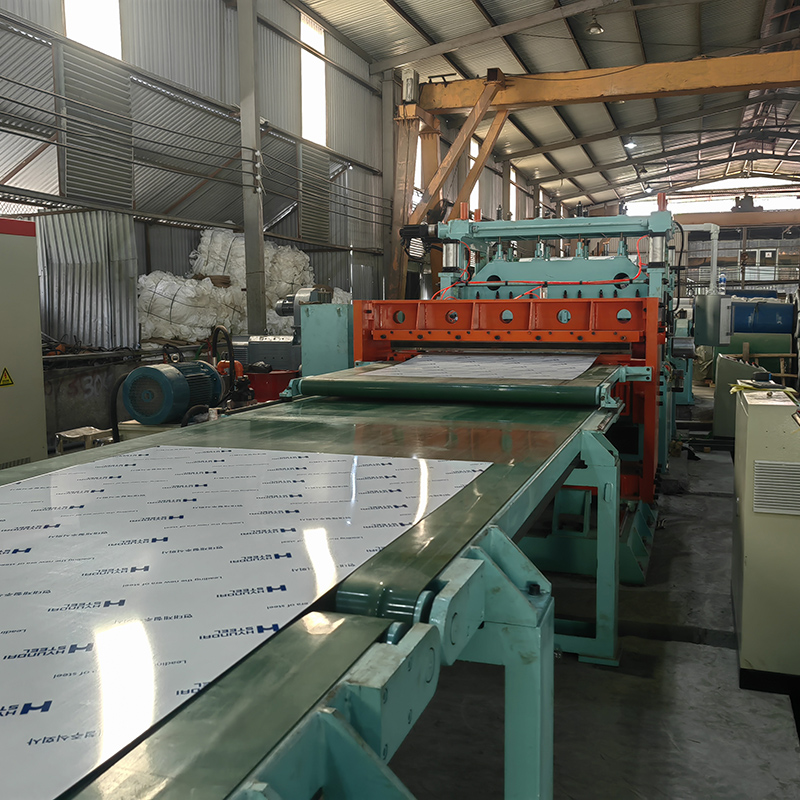

Назначение линии поперечной резки:
Поперечная резка рулонного материала на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическое формирование пачек из нарезанных листов. Полученные листы затем используются для дальнейшей обработки: резки на требуемые размеры, гибки на листогибах, лазерной, газовой или плазменной резки для производства плоских изделий.
Основные технологические этапы:
Загрузка рулонов → Размотка → Прижим и правка на 6-валковом правильном станке → Накопление петли → Центрирование → Измерение длины → Резка → Транспортировка → Штабелирование → Выгрузка нарезанных листов → Упаковка
Технические характеристики и параметры:
1.Материал: холоднокатаная, горячекатаная, оцинкованная сталь, нержавеющая сталь
2.Толщина материала: 0,3 - 3,0 мм
3.Ширина материала: 500-1500 мм (макс.)
4.Наружный диаметр рулона: 800-2000 мм (макс.)
5.Внутренний диаметр разматывателя: Φ480-Φ520 мм
С внешней втулкой: Φ610 мм;
6.Максимальная нагрузка: 25 тонн (макс.)
7.Рабочая скорость: (толщина <2,0 мм)
53 шт/мин (длина до 500 мм)
43 шт/мин (длина до 800 мм)
38 шт/мин (длина до 1000 мм)
33 шт/мин (длина до 1500 мм)
30 шт/мин (длина до 2000 мм)
23 шт/мин (длина до 2500 мм)
8.Точность резки:
i. Точность по длине: ≤±0,5 мм (на 2000 мм)
ii. Точность по диагонали: ≤±1,0 мм (на 2000 мм)
iii. Точность правки: ≤±1,5 мм/м2
9.Длина штабелирования: 500-2500 мм
10.Высота штабелирования: 400 мм
Дополнительные параметры:
1. Скорость подачи: 0-50 м/мин
2. Питание: 380В/50Гц/3 фазы
3. Общая мощность: ~150 кВт
4. Направление линии: От _____ до ________
(Лицевая сторона операционного стола)
5. Персонал: 2 техника, 1 рабочий
6. Цвет линии: По требованию заказчика
Основное оборудование и функции:
a. Перематыватель бумаги
b. Гидравлическая тележка для загрузки рулонов
c. Гидравлическая разматывающая машина
d. Гидравлическая опорная стрела

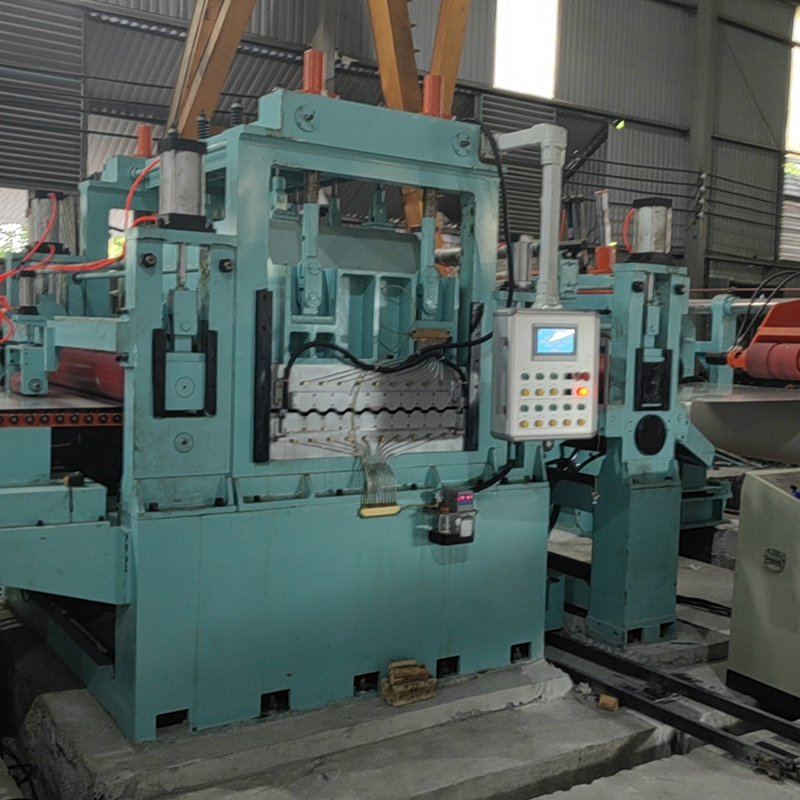

e. 6-ВАЛКОВЫЙ ВЫСОКОТОЧНЫЙ ПРАВИЛЬНЫЙ СТАНОК
f. Накопительная яма и переходной мост
g. Боковой направляющий механизм
h. NC сервоподающее оборудование + Ламинатор PVC

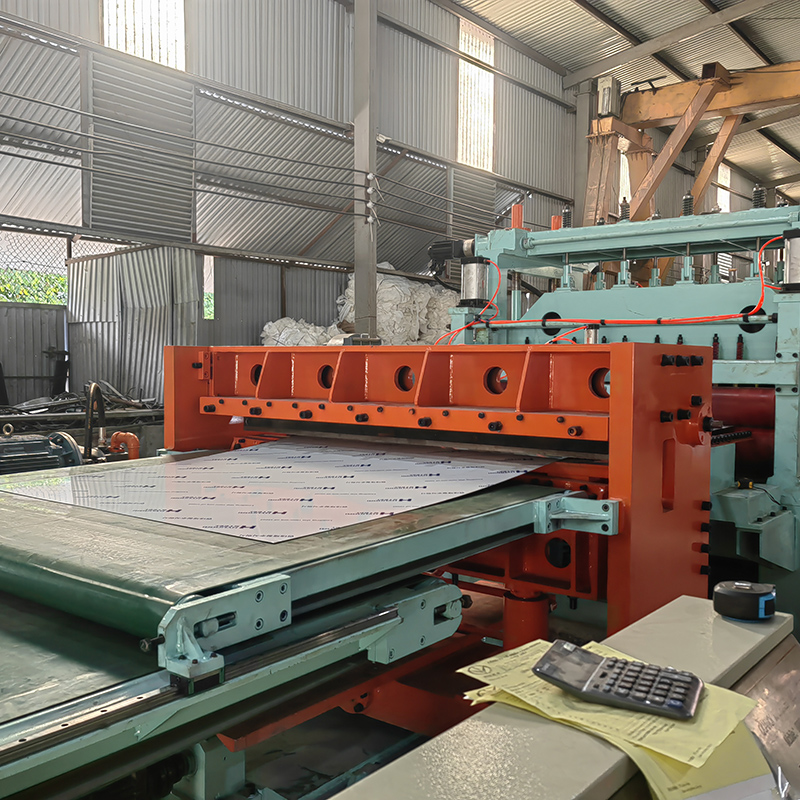

i. Высокоскоростная гидравлическая гильотина
j. Конвейерный стол

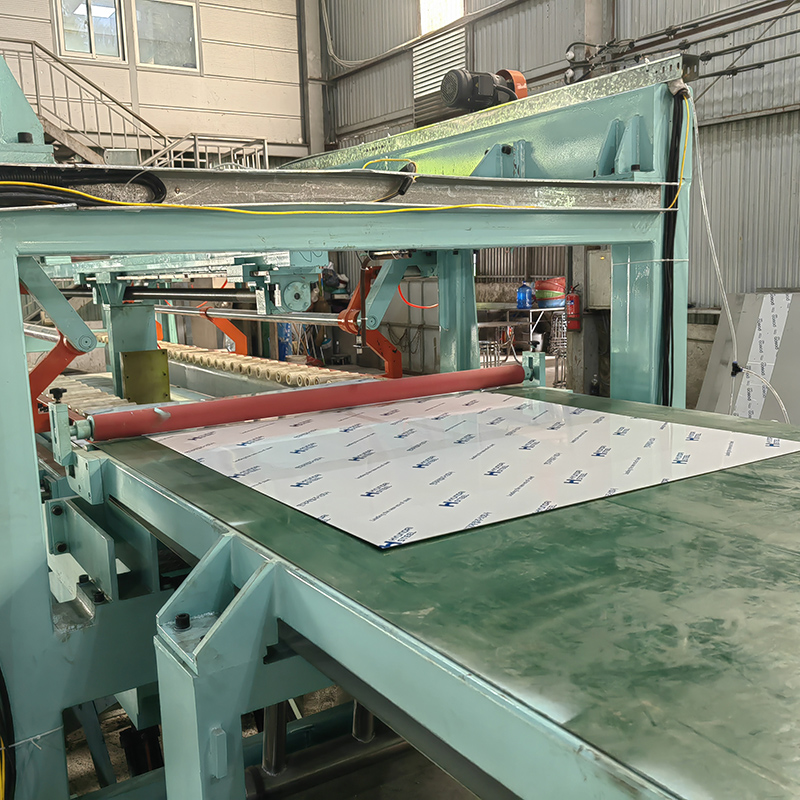

k. Автоматический штабелер

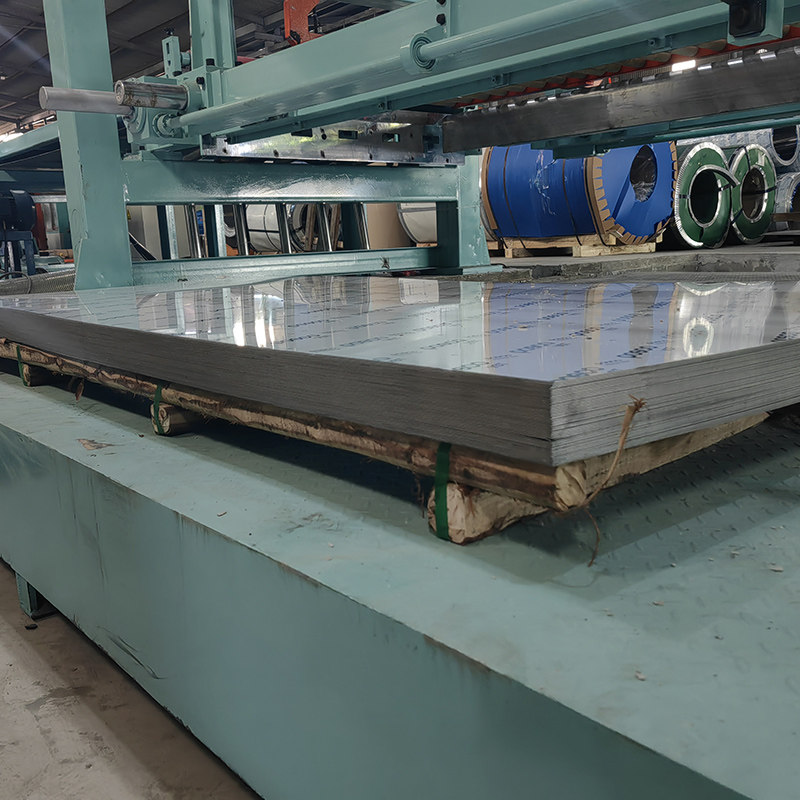

l. Разгрузочная платформа
m. Гидравлическая система
n. Гидравлическая система для гильотинных ножниц
o. Электрическая система управления
