DIN 931 — это авторитативный технический стандарт для накидных болтов с шестигранной головкой и частично нарезной резьбой, разработанный немецким институтом стандартизации (Deutsches Institut für Normung, DIN). Этот тип болтов является одним из самых распространенных крепежных элементов в области механических соединений, его конструкция отличается превосходным балансом между прочностью, удобством использования и экономичностью.
Основные характеристики и конструкция

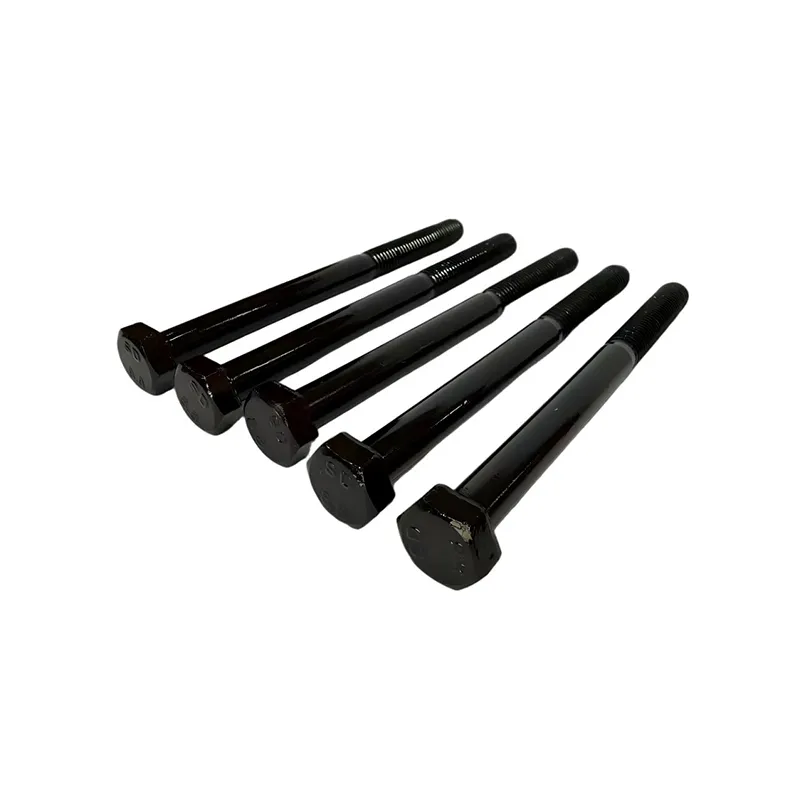

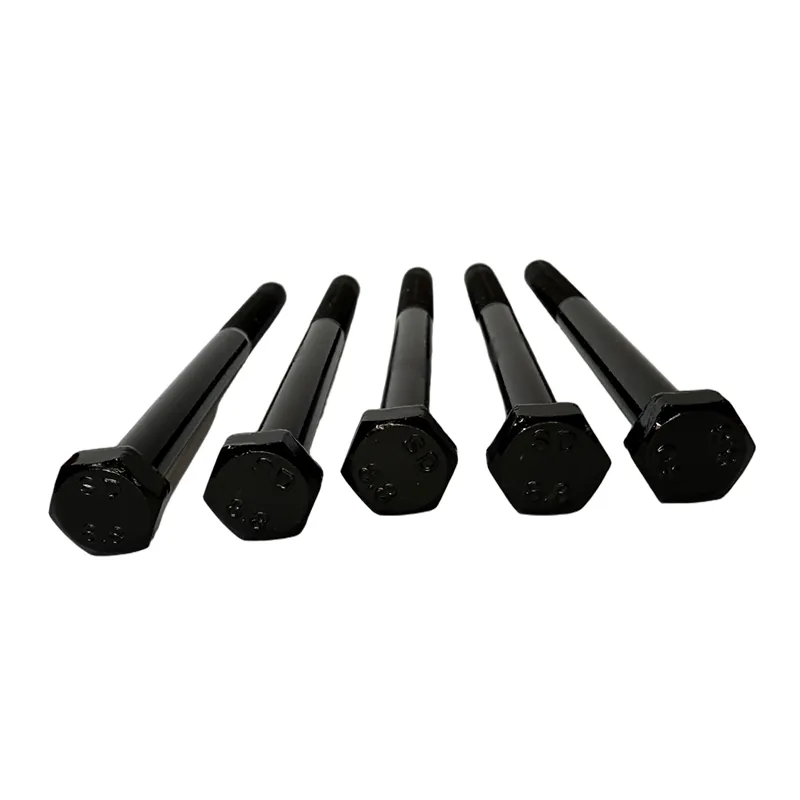

Болт состоит из трех частей: головки, гладкой части ствола (не нарезной участок) и нарезного участка. Наиболее яркая особенность — конструкция с частично нарезной резьбой (полурезной резьбой), то есть резьба не распространяется до основания головки, а оставляется участок гладкого ствола. Голова имеет стандартную шестигранную форму, обеспечивающую достаточную площадь для приложения усилия ключами, что позволяет производить затяжку с использованием универсальных инструментов (например, гаечных ключей, сокетов). Нарезной участок обычно соответствует международному метрическому стандарту резьбы ISO (например, серия M), обеспечивая широкую совместимость.
Преимущества конструкции и функциональность
Конструкция с частично нарезной резьбой является ее ядром. Гладкий участок ствола отличается высокой эффективностью при воспринимаении основных сдвиговых усилий и поперечных нагрузок, поскольку сплошная металлическая структура без резьбы прочнее корней резьбы и эффективно предотвращает разрушение из-за концентрации напряжений. Одновременно нарезной участок специально предназначен для взаимодействия с гайкой или внутренней резьбой отверстия, обеспечивая осевое зажимающее усилие. Такое разделение функций делает болт значительно эффективнее болтов с полностью нарезной резьбой в соединениях, подвергаемых динамическим нагрузкам или сдвиговым усилиям (например, в шарнирах, подшипниках). Кроме того, гладкий ствол облегчает точную позиционирование и центрирование соединяемых деталей.
Материалы, эксплуатационные характеристики и маркировка
Болты обычно изготовляются из высокопрочных материалов: углеродистальной стали, сплавной стали или нержавеющей стали, и их прочность обозначается классом прочности. Например, класс 8.8 является наиболее распространенным — он означает, что предельная прочность болта достигает 800 МПа, а отношение предела текучести к предельной прочности равно 0.8. Поверхность болтов часто подвергается обработке (цинкование, дакро, окисление) для повышения коррозионной устойчивости.
Типичные области применения
Благодаря своей прочности и долговечности, полурезные шестигранные болты DIN 931 широко используются в критических конструкциях, где высокие требования к прочности и надежности:
● Строительство металлоконструкций и мостов
● Каркасы и соединения тяжелого промышленного оборудования
● Подвеска и трансмиссионные компоненты автомобилей
● Сборка железнодорожных транспортных средств
● Штампы и технологическое оборудование
Итог
В целом, полурезной шестигранный болт DIN 931 за счет уникальной конструкции с частично нарезной резьбой обеспечивает оптимальное распределение функций нагрузки и зажима. Это идеальное решение для соединений в тяжелых конструкциях, оборудовании с динамическими нагрузками и местах, требующих высокой сдвиговой прочности. Его стандартизированная конструкция гарантирует взаимозаменяемость и надежность в глобальном масштабе, делая его неотъемлемым базовым элементом в промышленном производстве и инженерном строительстве.
