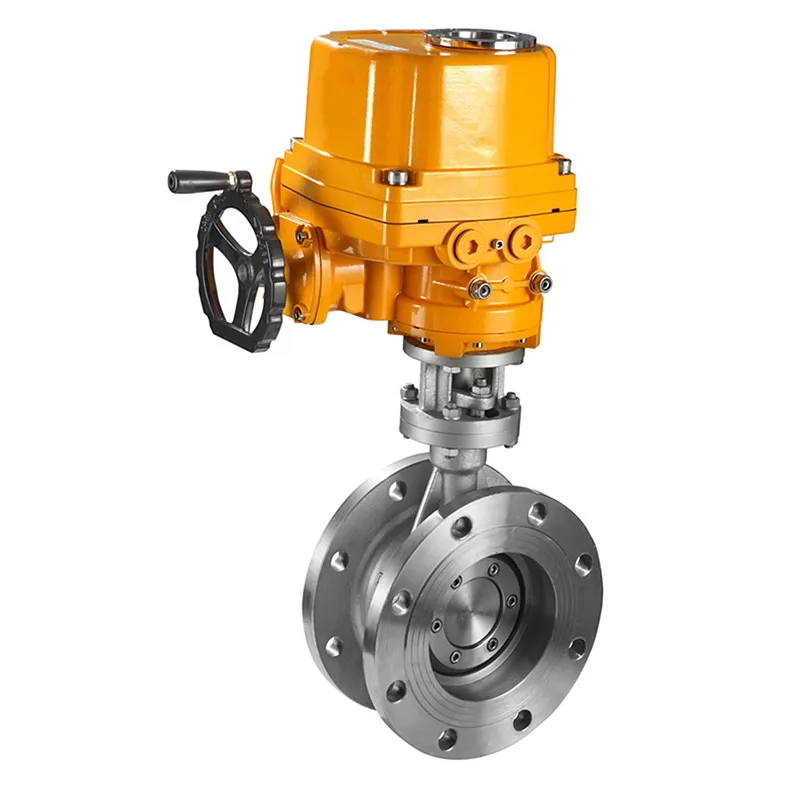

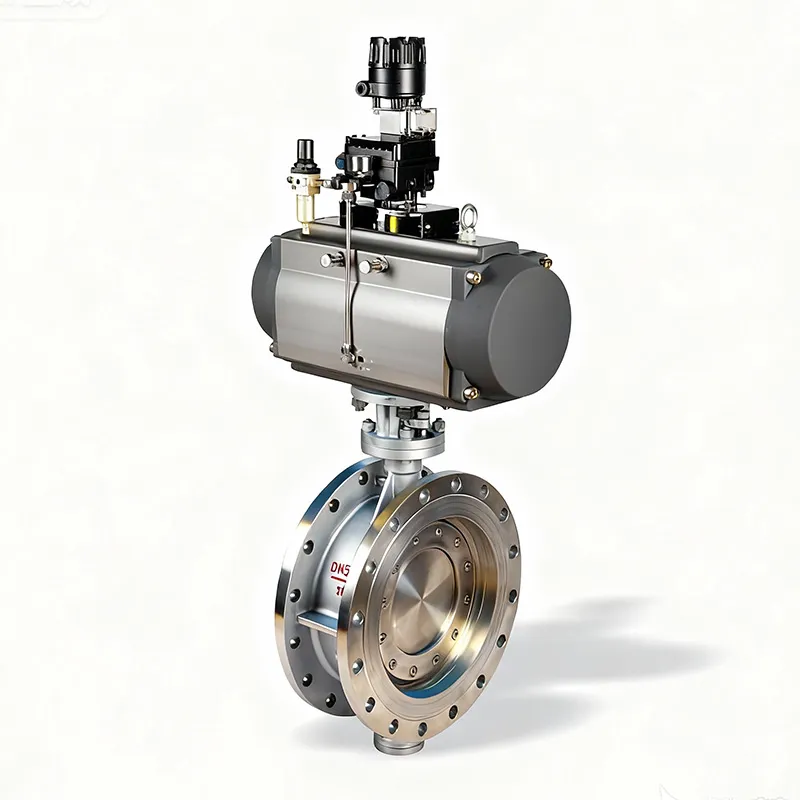

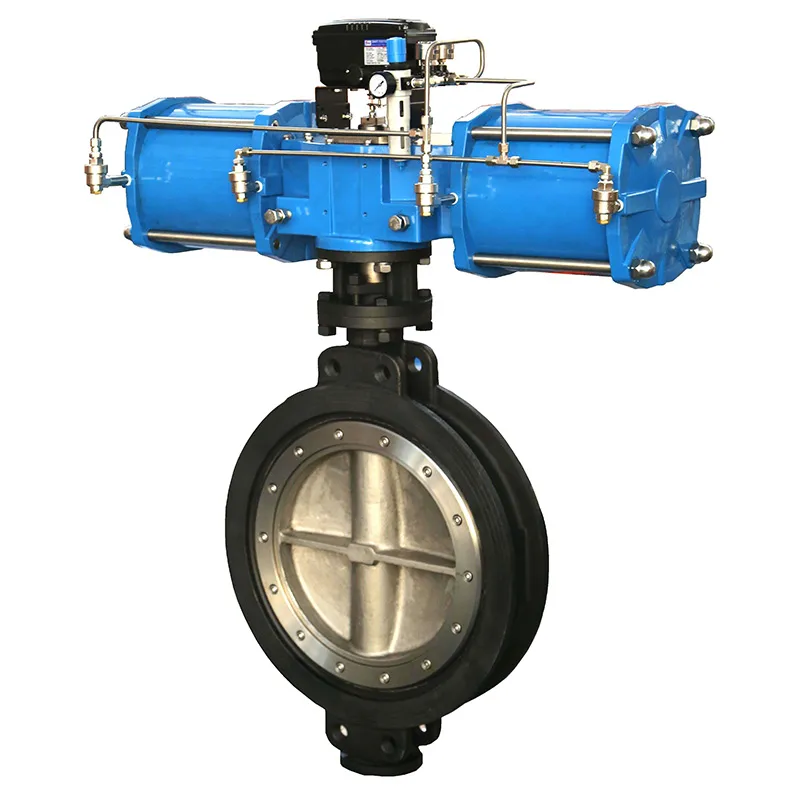

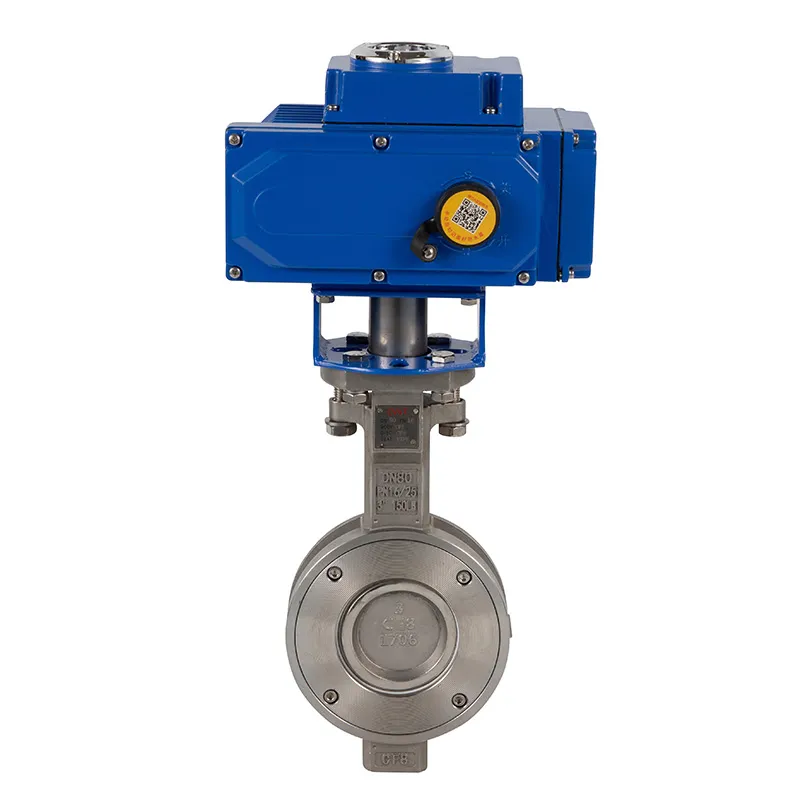

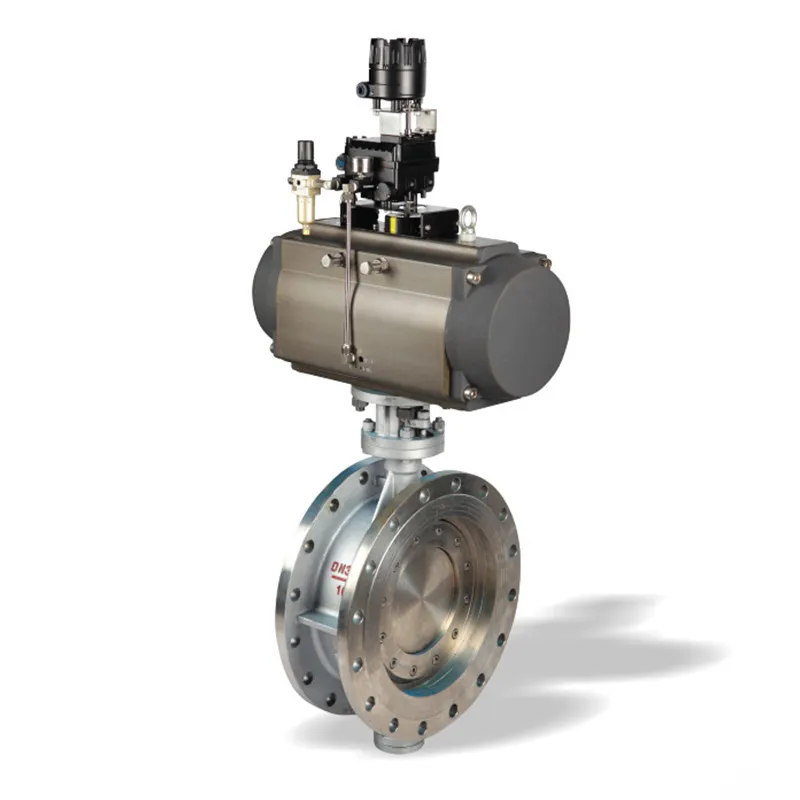

BORIS D943/D643H Электрический/пневматический клапан-бабочка с жестким седлом

Позиционирование продукта

Задвижка с жестким седлом — это высокоэффективный запорный/регулирующий клапан, специально разработанный для эксплуатации в сложных условиях. Его конструкция с жестким седлом «металл-металл» преодолевает ограничения клапанов с мягким седлом при работе с высокотемпературными, высоконапорными, высококоррозионными и загрязненными твердыми частицами средами. Широко используемая в различных промышленных системах для регулирования потока сред, она сочетает в себе надежное уплотнение с длительным сроком службы.

Основные конструктивные особенности

1.Корпус клапана изготовлен методом прецизионного литья из литейной стали, нержавеющей стали или легированной стали. Его обтекаемая конструкция проточного канала минимизирует сопротивление жидкости и снижает потребление энергии, обеспечивая при этом структурную целостность для применения в условиях высокого давления.

2.Уплотнительные поверхности изготовлены по технологии твердого уплотнения, при этом поверхности седла и диска клапана подвергаются специальной обработке (например, наплавка сплавом Stellite, карбидное напыление) для достижения твердости, превышающей HRC55. Это обеспечивает превосходную износостойкость, коррозионную стойкость и высокую температурную стойкость, эффективно противостоящую эрозии со стороны сред с твердыми частицами.

3.Диск клапана имеет эксцентричную конструкцию (одинарный эксцентр / двойной эксцентр / тройной эксцентрик). При открытии диск и седло не соприкасаются, а при закрытии эксцентриковый момент обеспечивает плотное уплотнение, сводя к минимуму износ уплотняющих поверхностей и продлевая срок службы.

4.Шток клапана изготовлен из высокопрочной нержавеющей стали или легированных материалов с поверхностной закалкой, такой как азотирование или хромирование. Это обеспечивает высокую коррозионную стойкость и износостойкость, гарантируя гибкую и надежную работу клапана.

5.Привод обладает широкой адаптивностью, совместим с ручными, электрическими или пневматическими конфигурациями для удовлетворения требований дистанционного управления или автоматической регулировки в различных условиях эксплуатации.

Основные преимущества

1.Надежное уплотнение: металлическая конструкция с жестким уплотнением в сочетании с эксцентриковой конструкцией обеспечивает нулевую утечку или чрезвычайно низкий уровень утечки (в соответствии со стандартами ANSI B16.104 класса V или VI), что подходит для применений, требующих строгих требований к герметичности.

2.Высокая эксплуатационная адаптивность: выдерживает температуры от -40 °C до 600 °C (более высокие температуры достижимы с помощью специальных материалов) и номинальное давление от PN1,0 до PN42,0 МПа. Совместим с водой, паром, маслами, газами, средами, содержащими твердые частицы, и высококоррозионными веществами.

3.Легкость в эксплуатации: эксцентричная конструкция значительно снижает момент открытия/закрытия, позволяя осуществлять ручное управление с минимальными усилиями. Электрические/пневматические приводы обеспечивают быстрое реагирование и высокоточную регулировку.

4.Простота обслуживания: компактная, простая конструкция со взаимозаменяемыми компонентами облегчает разборку и замену изнашиваемых деталей, таких как уплотнительные поверхности и штоки клапанов, что снижает затраты на обслуживание.

5.Увеличенный срок службы: твердые уплотнительные поверхности обеспечивают превосходную износостойкость и коррозионную стойкость, а оптимизированная конструкция штока клапана и подшипника сводит к минимуму механический износ. При нормальных условиях эксплуатации срок службы значительно превышает срок службы дроссельных клапанов с мягким уплотнением.

Основные технические параметры

1.Номинальный диаметр: от DN50 до DN2000 (большие диаметры доступны по запросу);

2.Номинальное давление: PN1,0, PN1,6, PN2,5, PN4,0, PN6,4, PN10,0, PN16,0, PN25,0, PN42,0 МПа;

3.Диапазон рабочих температур: от -40 °C до 600 °C (стандарт); с использованием специальных материалов диапазон расширяется до -196 °C – 800 °C;

4.Класс герметичности: ANSI B16.104 класс V–VI, API 598 нулевая утечка;

5.Материалы корпуса: WCB, WC6, WC9, 304, 316, 316L, Hastelloy, Monel и т. д.;

6.Способы соединения: фланцевое, прокладочное, сварное;

7.Способы привода: ручной, электрический (интеллектуальный модулирующий/включающий-выключающий), пневматический (одностороннего действия/двустороннего действия).

Основные области применения

Широко используется в нефтехимической, газовой, энергетической (тепловой/ядерной), металлургической, сталелитейной, коммунальной (водоснабжение/канализация/отопление), водоочистной, целлюлозно-бумажной, фармацевтической и пищевой промышленности. Подходит для изоляции среды и регулирования потока в сложных условиях, включая паропроводы, транспортировку масла при высоких температурах, работу с коррозионными средами и транспортировку шламов, содержащих твердые частицы.
