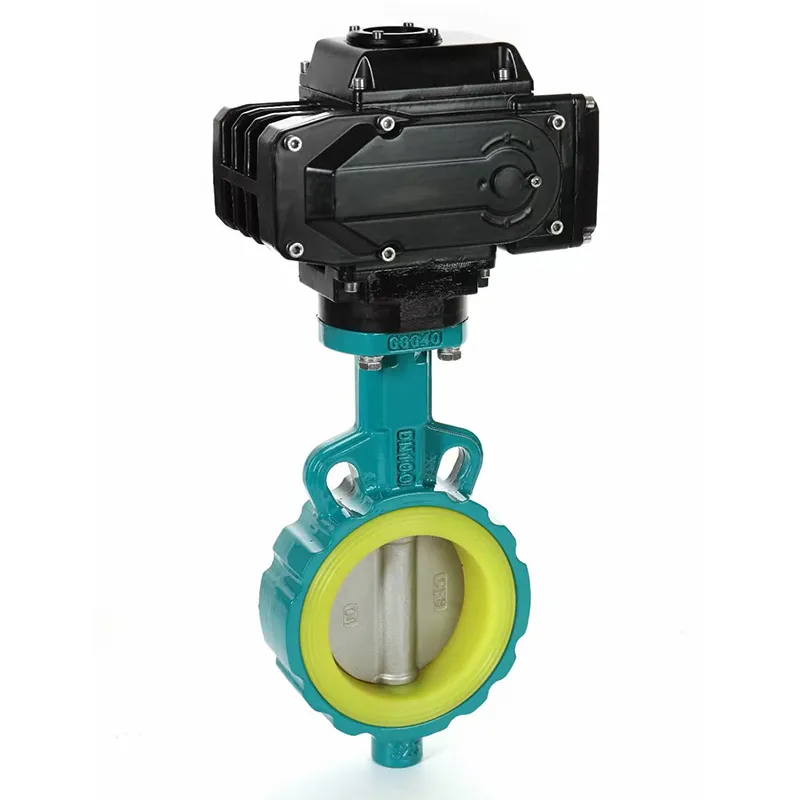

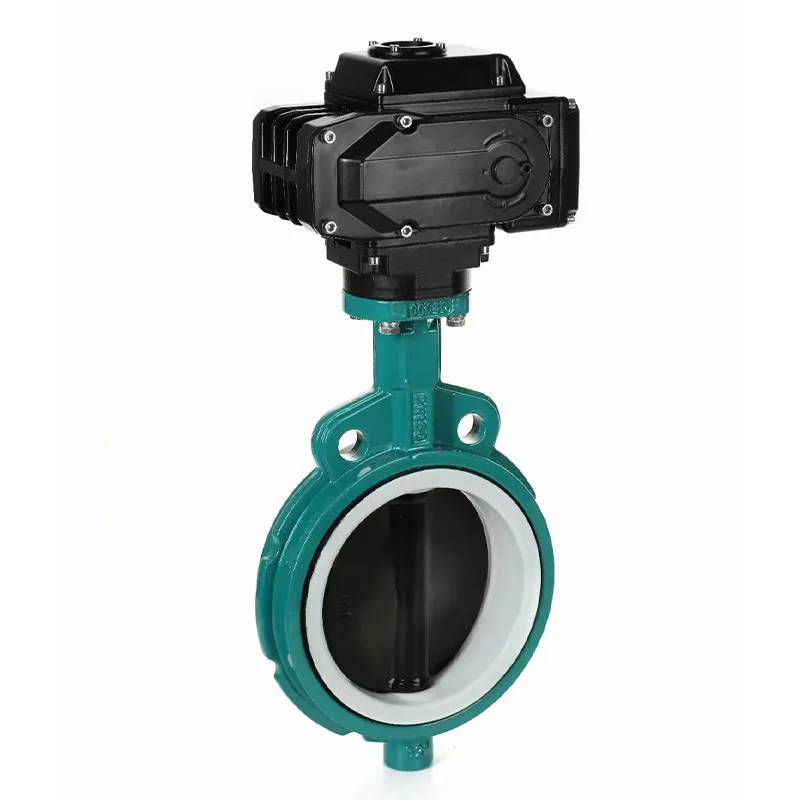

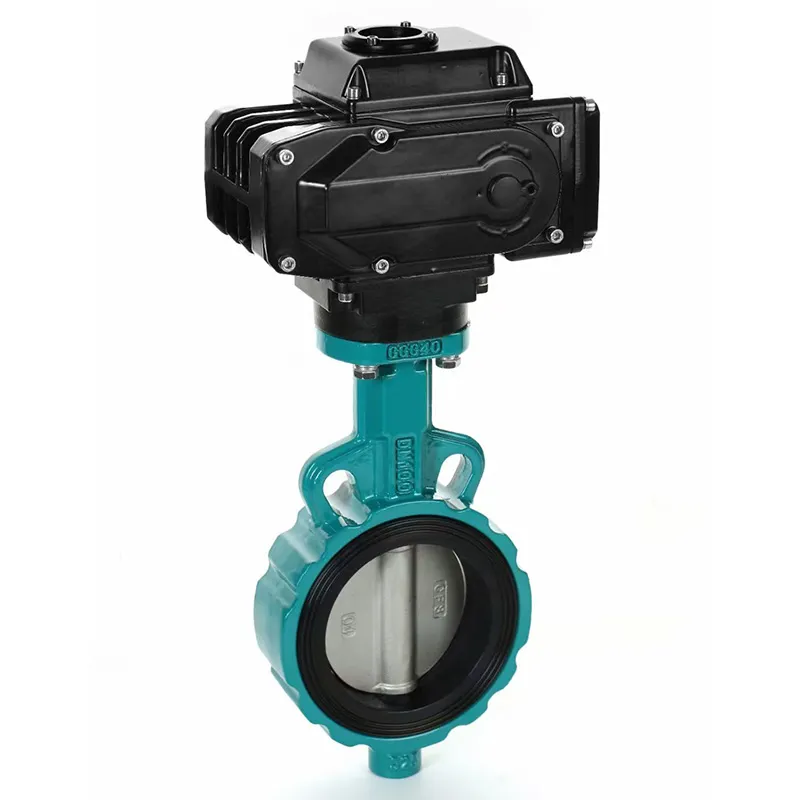

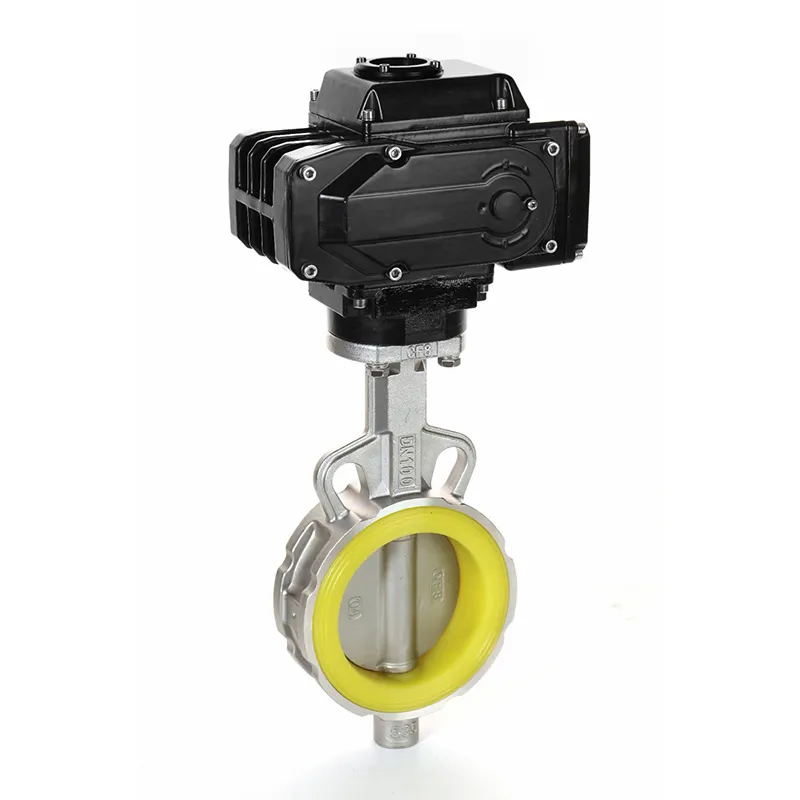

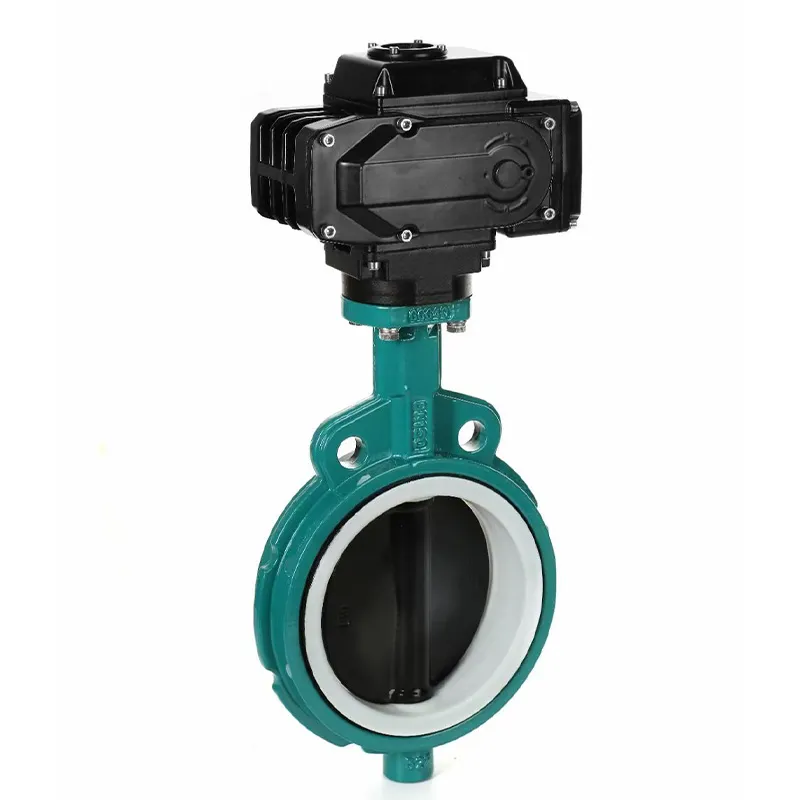

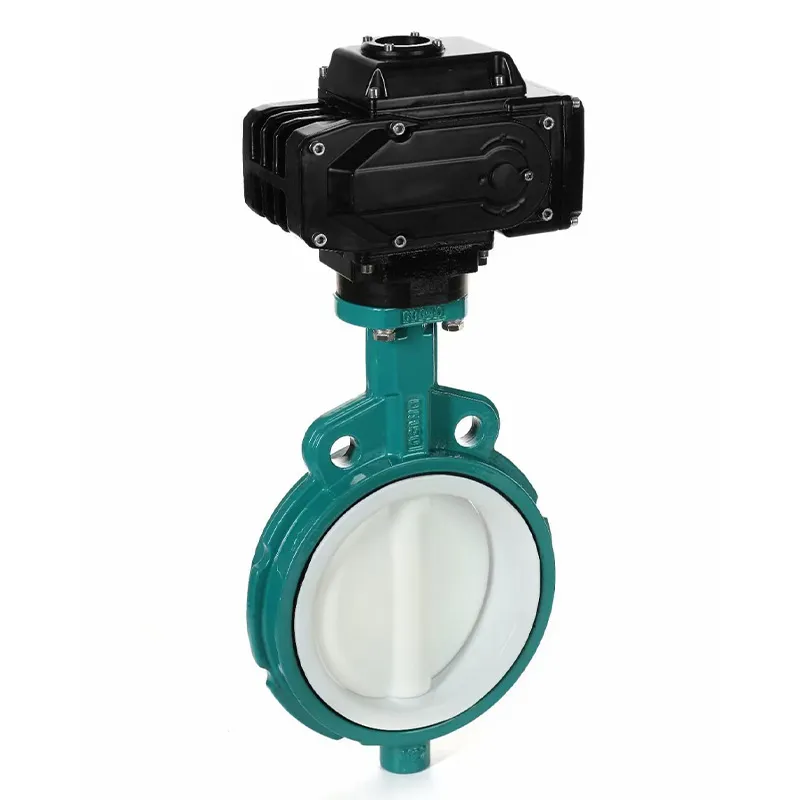

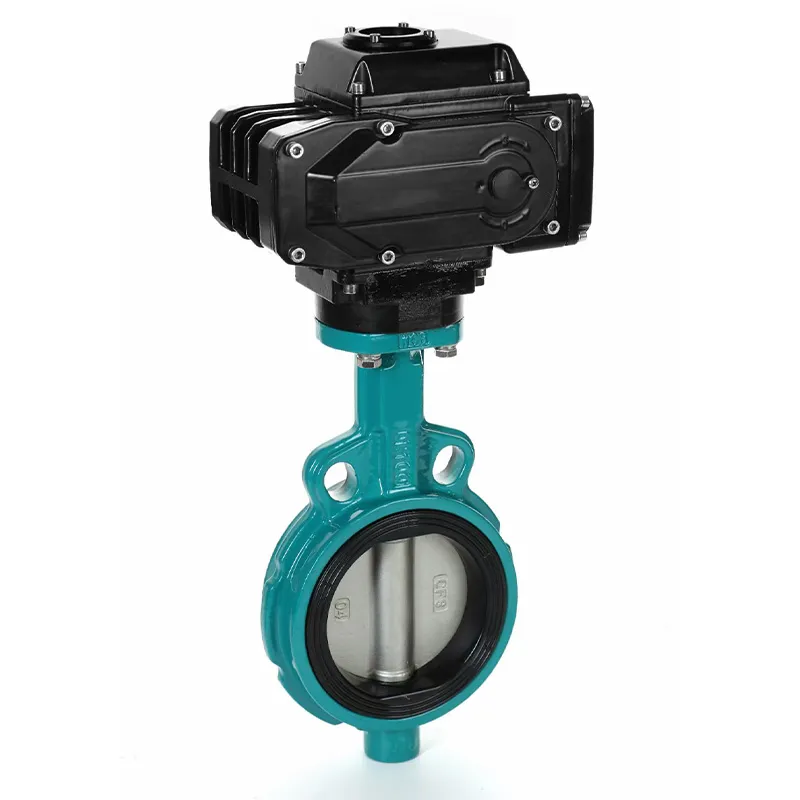

Boris D971X-16Q Электрический клапан-бабочка с мягким седлом

Электрический клапан-бабочка с мягким уплотнением — это прецизионное устройство управления, разработанное специально для интеллектуальных автоматизированных трубопроводных систем. Основанный на электрическом приводе, он сочетает в себе преимущества мягкого уплотнения, обеспечивающего нулевую утечку, и компактной конструкции типа «вафелька». Широко применяемый в различных секторах, включая водоснабжение и водоотведение, нефтехимию, пищевую и фармацевтическую промышленность, HVAC, очистку окружающей среды и интеллектуальные здания, он отвечает требованиям дистанционного управления и точного регулирования. Этот ключевой компонент обеспечивает эффективное и стабильное управление средой в ситуациях, когда сжатый воздух недоступен.

Продукт сохраняет классическую конструкцию соединения типа «вафель», что исключает необходимость в дополнительных удлинителях фланцев. Он крепится болтами, проходящими через оба конца корпуса клапана и зажимающими его к фланцу трубопровода, что значительно сокращает пространство для установки и общий вес. Это делает его подходящим для интеллектуальных трубопроводных схем с ограниченным пространством, а также снижает затраты на установку, транспортировку и последующую модификацию системы. Корпус клапана изготовлен из высококачественных материалов, включая чугун, литую сталь и нержавеющую сталь 304/316L, произведенных с помощью прецизионного литья и обработки на станках с ЧПУ. Его высокая прочность конструкции и обтекаемая форма проточного канала сводят к минимуму потери сопротивления жидкости, эффективно повышая эффективность транспортировки среды. Он подходит для различных условий эксплуатации с использованием воды, масла, газов и слабокоррозионных жидкостей, оставаясь при этом совместимым со сложными трубопроводными системами.

Уплотнительные характеристики унаследовали основные преимущества мягкого уплотнения. В седле клапана используются термостойкие и коррозионно-стойкие мягкие уплотнительные материалы, такие как нитрильный каучук (NBR), фторуглеродный каучук (FKM) и политетрафторэтилен (PTFE), которые образуют плотно прилегающую уплотнительную пару с точно отшлифованным и отполированным диском клапана. Эти мягкие уплотнительные материалы сочетают в себе отличную эластичность, самосмазывание и стойкость к старению. Они не только обеспечивают строгое уплотнение без утечек, устраняя растрату ресурсов и экологические риски, связанные с просачиванием среды, но и снижают износ от трения при работе клапанного диска. В сочетании с плавным крутящим моментом электрического привода это еще больше продлевает срок службы клапана, удовлетворяя требованиям автоматизированных систем к высокочастотной и длительной эксплуатации.

Электрическая система привода является основной особенностью продукта и включает в себя высококачественный электрический привод (доступен в конфигурациях «вкл/выкл» или «модулирующий»). Питаясь от электричества, а не от сжатого воздуха, он подходит для трубопроводных сценариев, в которых отсутствует пневматическое питание. Привод использует высококачественные асинхронные или шаговые двигатели с прецизионным механизмом передачи. Клапаны типа «открыто-закрыто» обеспечивают быстрое время отклика (обычно ≤30 секунд в стандартных условиях), а модулирующие клапаны достигают высокой точности позиционирования (точность управления до ±1%), точно соответствуя требованиям регулирования расхода. Привод оснащен функциями безопасности, включая защиту от перегрузки, защиту от перегрузки по току и защиту от сбоев фазы, чтобы предотвратить ненормальное повреждение оборудования. Некоторые модели поддерживают ручное аварийное управление, позволяя вручную открывать/закрывать клапан с помощью маховика во время сбоя питания, чтобы обеспечить непрерывную работу трубопроводной системы.

Клапаны поддерживают несколько методов управления, совместимых с системами управления PLC, DCS или пультами дистанционного управления. Они принимают аналоговые сигналы 4-20 мА, 0-10 В или цифровые сигналы для дистанционного запуска/остановки, регулировки положения и обратной связи о рабочем состоянии. Такая бесшовная интеграция в интеллектуальные системы управления автоматизацией устраняет необходимость в персонале на месте, значительно повышая эффективность управления и безопасность эксплуатации. Интерфейс управления прост и интуитивно понятен. Некоторые приводы оснащены ЖК-дисплеями, которые отображают положение клапана в реальном времени, рабочий статус и информацию о неисправностях, что облегчает точный мониторинг и настройку параметров.

Техническое обслуживание особенно удобно. Модульная конструкция позволяет легко демонтировать и повторно собрать устройство. Регулярное техническое обслуживание требует только периодической проверки чистоты поверхности уплотнения, стабильности проводки привода и изоляционных характеристик двигателя, без использования сложных специальных инструментов. Мягкие уплотнительные седла легко заменяются, что позволяет снизить затраты на техническое обслуживание. Продукция, изготовленная в строгом соответствии с промышленными стандартами, включая GB, API и ISO, охватывает номинальные диаметры от DN50 до DN1000, номинальные давления от PN1,0 до PN6,4 и диапазон температур от -20 °C до 200 °C (регулируемый в зависимости от выбора материала уплотнения). Возможности индивидуальной настройки материалов корпуса клапана, решений по уплотнению, номинальной мощности привода и модулей управления позволяют удовлетворить разнообразные требования к интеллектуальному управлению в различных средах, при различных давлениях и температурах.

Будь то точное регулирование HVAC в интеллектуальных зданиях, автоматическая изоляция среды в промышленных производственных линиях, дистанционное управление потоком в системах очистки сточных вод или беспилотное переключение среды в химических трубопроводах, электрические заслонки с мягким уплотнением обеспечивают стабильные, эффективные и экономичные решения для интеллектуальных автоматизированных трубопроводных систем. Их точное электрическое приведение в действие, надежная герметичность и компактная конструкция позволяют пользователям достичь интеллектуального управления производством и оптимизировать эксплуатационные расходы.
