Указатель напряжения — это прибор, предназначенный для определения наличия напряжения на электроустановках и приблизительной оценки его величины. Принцип работы основан на физическом свойстве отталкивания одноименных электрических зарядов. Ниже приведено подробное описание указателя напряжения.

Базовая конструкция и принцип действия

‌Основные компоненты‌

Металлический шар (или пластина): Выполняет роль контактного электрода.

Металлический стержень: Служит для передачи электрического заряда.

Легкие металлические лепестки (фольга): Отклоняются, демонстрируя наличие заряда.

Защитный корпус (например, стеклянный): Обеспечивает изоляцию и защиту.

Изолирующая штанга (для высоковольтных указателей): Изготавливается из эпоксидной смолы или стеклопластика.

При контакте заряженного объекта с металлическим шаром заряд передается по стержню на лепестки. Одноименные заряды отталкиваются, вызывая их расхождение. Угол расхождения приблизительно соответствует величине заряда.

‌Принцип работы‌

Определение состояния по углу расхождения лепестков:

Лепестки отклонились после контакта → Объект находится под напряжением.

Лепестки остались в исходном положении → Объект не находится под напряжением.

Для определения типа заряда можно использовать предварительно заряженный объект с известной полярностью.

История и развитие

Изобретение: В 1748 году французским ученым Жаном-Антуаном Нолле.

Совершенствование: Современные электростатические вольтметры, оснащенные измерительной шкалой, металлическим экраном и функциями количественного измерения, значительно превосходят по точности простые электроскопы.

Классификация и применение

‌Простейший электроскоп

Назначение: Базовая демонстрация наличия статического заряда.

Особенности: Простая конструкция, позволяет проводить качественный (не количественный) анализ.

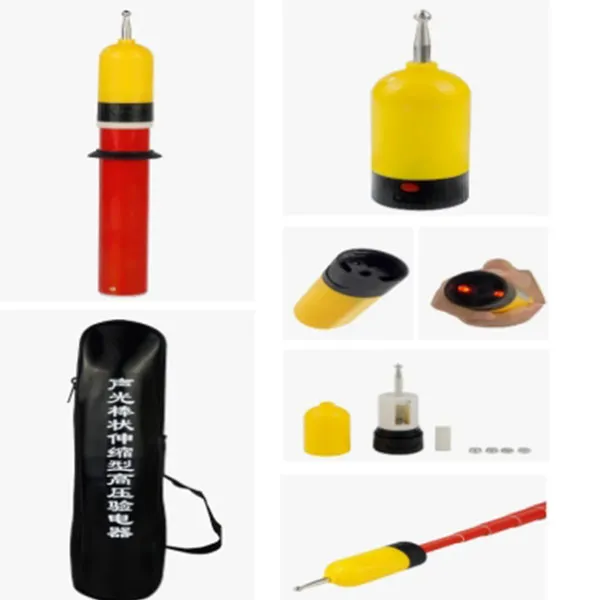

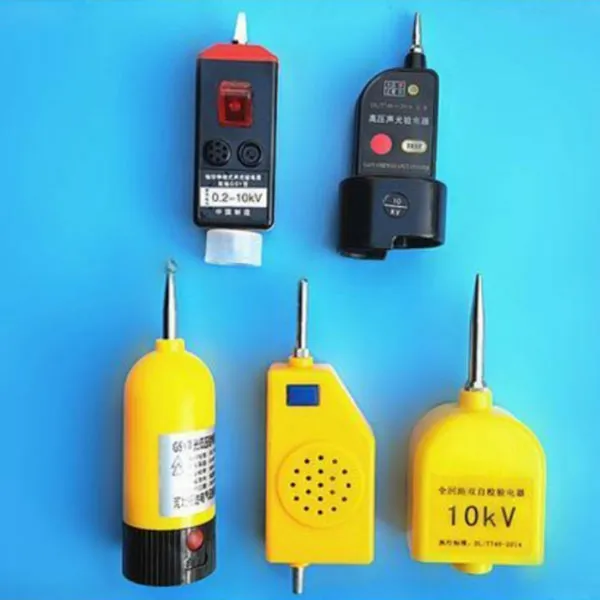

‌Высоковольтный указатель напряжения (переносной)‌

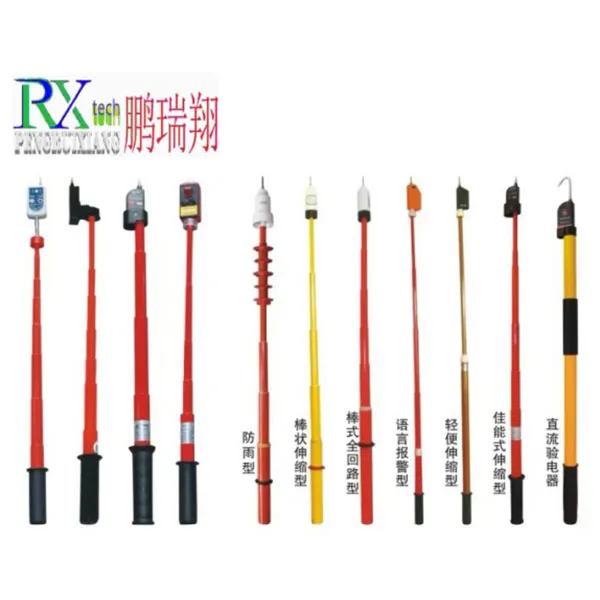

Типы: Со светозвуковой индикацией, телескопические (длина штанги от 0.5 м до 8 м), емкостные и др.

Область применения: Обнаружение напряжения в электроустановках от 0.4 кВ до 500 кВ. Часто обладают функциями самопроверки и защиты от помех.

Типичные параметры:

Напряжение срабатывания индикации: составляет 0.15 – 0.4 от номинального напряжения установки.

Испытательное напряжение изоляции: Проводится ступенчатым методом (например, изоляция указателя на 10 кВ должна выдерживать испытательное напряжение в течение 1 минуты).

Выбор и меры безопасности

‌Критерии выбора‌

Соответствие классу напряжения электроустановки (например, 10 кВ, 35 кВ).

Необходимые функции (светозвуковая сигнализация, телескопическая штанга).

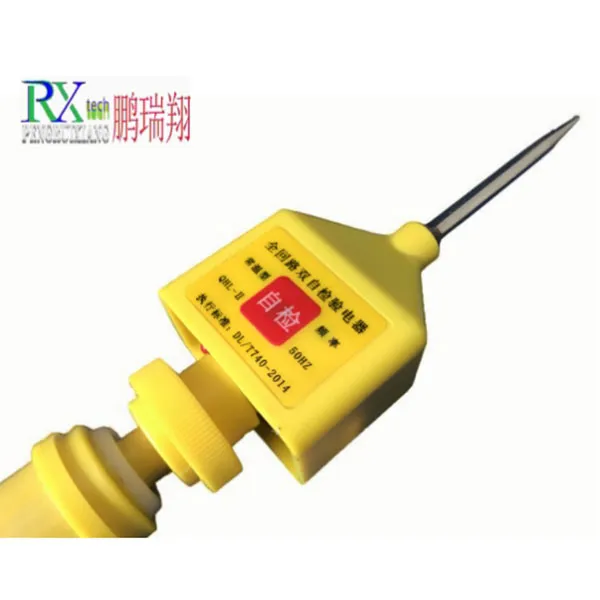

Соответствие стандартам и наличие сертификатов (например, стандарт DL/T 740-2014).

‌Правила безопасности‌

Перед каждым применением необходимо проверять работоспособность указателя на заведомо находящихся под напряжением частях (в электроустановках выше 1000 В — с помощью специальной высоковольтной испытательной установки).

Работать в диэлектрических перчатках, соблюдать безопасное расстояние до токоведущих частей (например, не менее 0.7 м для напряжения 10 кВ).

Запрещается использовать указатели, не предназначенные для работы в условиях осадков, во время дождя или снега.
