Назначение

Устанавливается на гидравлических крепях для угольных шахт, соединяется с общим напорным трубопроводом крепи, служит для фильтрации жидкости высокого давления от насосной станции, предотвращая засорение и повреждение клапанов гидравлической крепи примесями.

Принцип работы

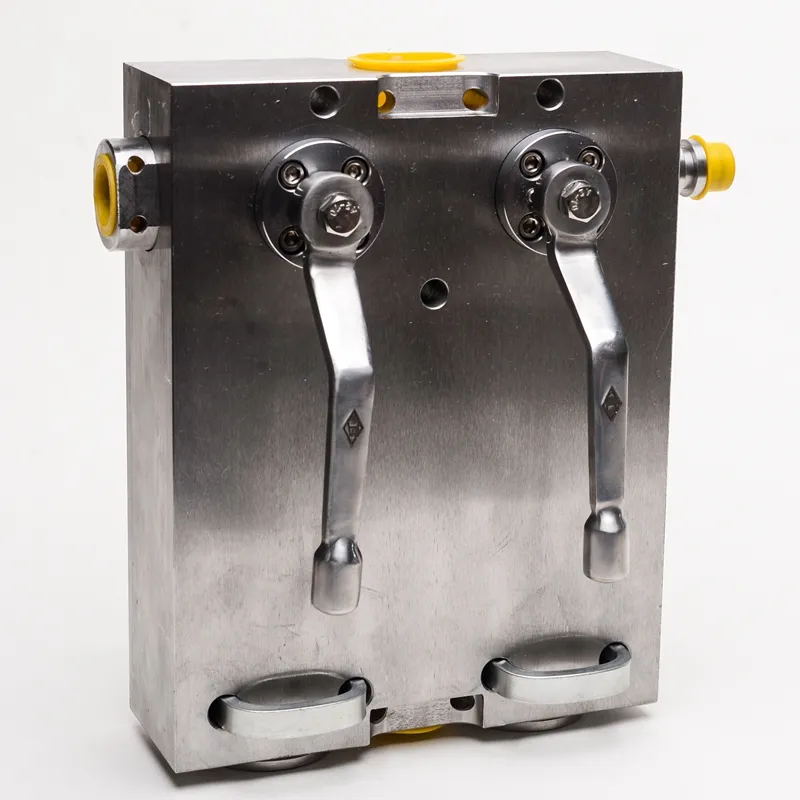

Данный фильтр с обратной промывкой оснащен двумя комплектами фильтрующих элементов. При нормальной работе жидкость высокого давления последовательно проходит через входное отверстие, фильтрующие элементы и выходное отверстие, подавая жидкость в гидравлическую систему крепи. При промывке путем поворота рукоятки левого или правого шарового клапана наружу осуществляется обратная промывка соответствующего левого или правого фильтрующего элемента, и примеси удаляются через сливное отверстие.

Распространенные модели и параметры

Материалы и характеристики

Корпус данного фильтра с обратной промывкой изготавливается из оцинкованной углеродистой стали среднего содержания углерода или из нержавеющей стали, обладает высокой прочностью и коррозионной стойкостью; каркас и фильтрующая сетка фильтрующего элемента изготавливаются из нержавеющей стали; уплотнение O-образным кольцом выполняется из нитрильного каучука или полиуретана, обладает относительно высокой термостойкостью и химической стойкостью.
