Основные материалы (необходимые для изготовления на заказ)

Распространенные: нержавеющая сталь 304, 316L (основной промышленный материал)

Специальные: 316Ti, 904L, чистый никель, монель, хастеллой, титановый сплав (высокая коррозионная стойкость/высокие температуры)

Температурный диапазон: -200℃～800℃+ (в зависимости от материала)

Точность фильтрации (основной показатель)

Спекание металлической сетки: 1 мкм – 300 мкм (распространенные размеры: 1/5/10/20/40/70/100 мкм)

Эффективность фильтрации: β = 1000 – 5000, ≥ 99,9% – 99,98% (ISO 16889)

Пористость: 30% – 50% (баланс между пропускной способностью и прочностью)

Структура и количество слоев (ключ к настройке)

Стандартная пятислойная структура (универсальная для фильтрующих картриджей/прокладок)

Защитный слой (крупная сетка, 40 меш)

Слой контроля точности (80–200 меш, определяет точность)

Дисперсионный слой

Укрепляющий слой

Опорный слой (перфорированная пластина/крупная сетка)

Настраиваемое количество слоев: 3–10 слоев, регулируется в зависимости от сопротивления давлению и точности

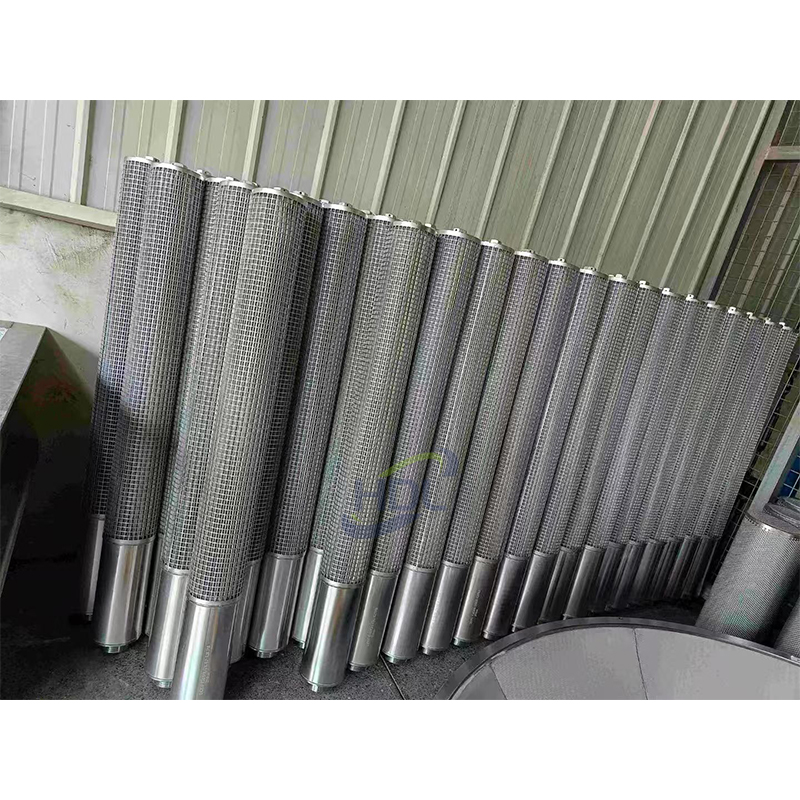

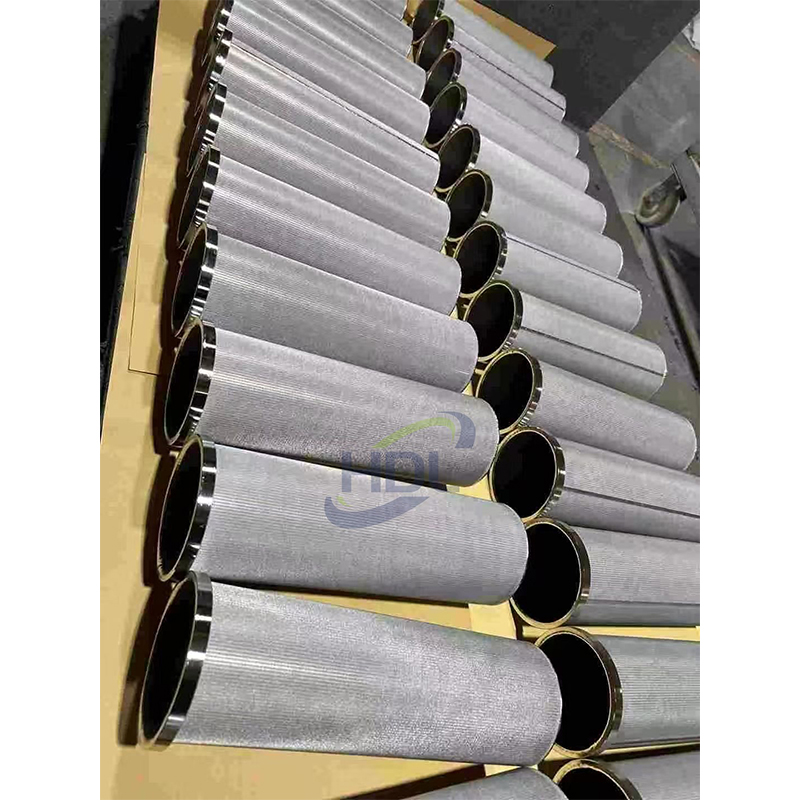

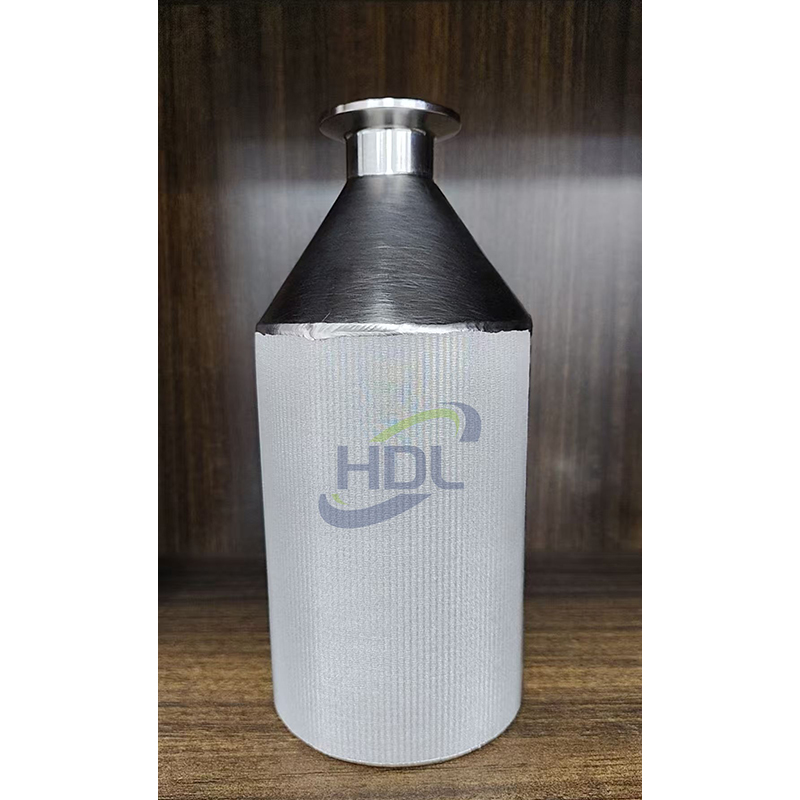

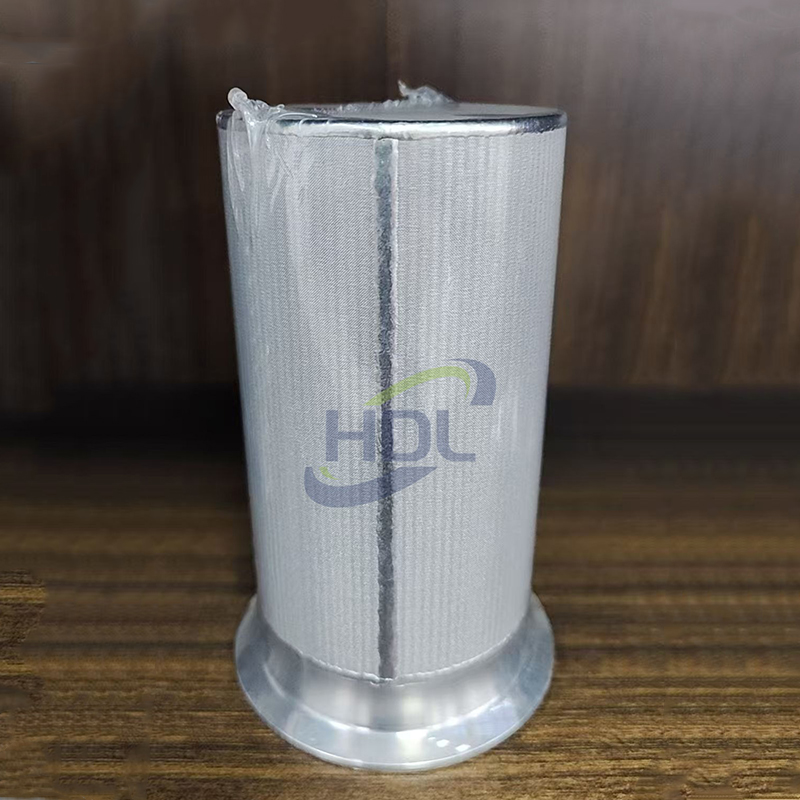

Технические характеристики (полностью настраиваемые) Фильтрующий картридж (трубчатый)

Внешний диаметр: 4–500 мм (стандартные размеры: 10/15/25/30/50/63,5/100 мм)

Длина: 40–1016 мм+ (стандартные размеры: 10/20 дюймов)

Внутренний диаметр: настраивается в соответствии с внешним диаметром и толщиной стенки

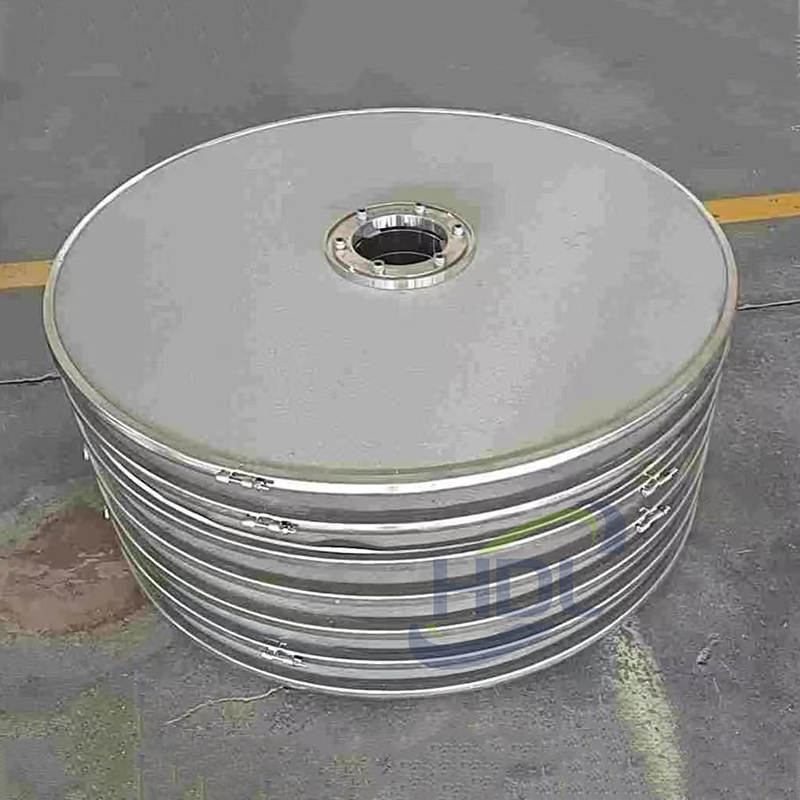

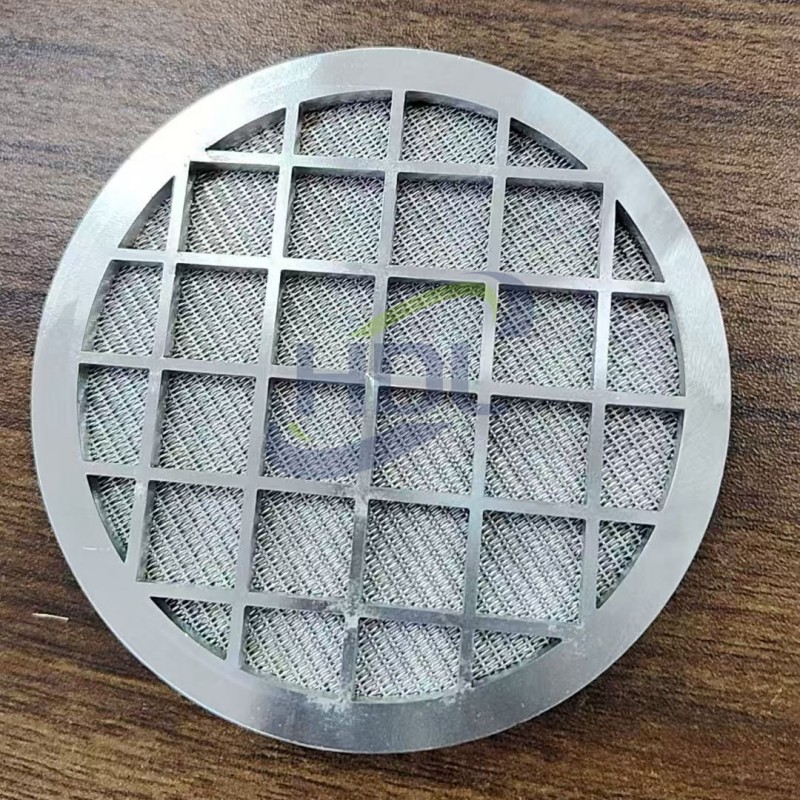

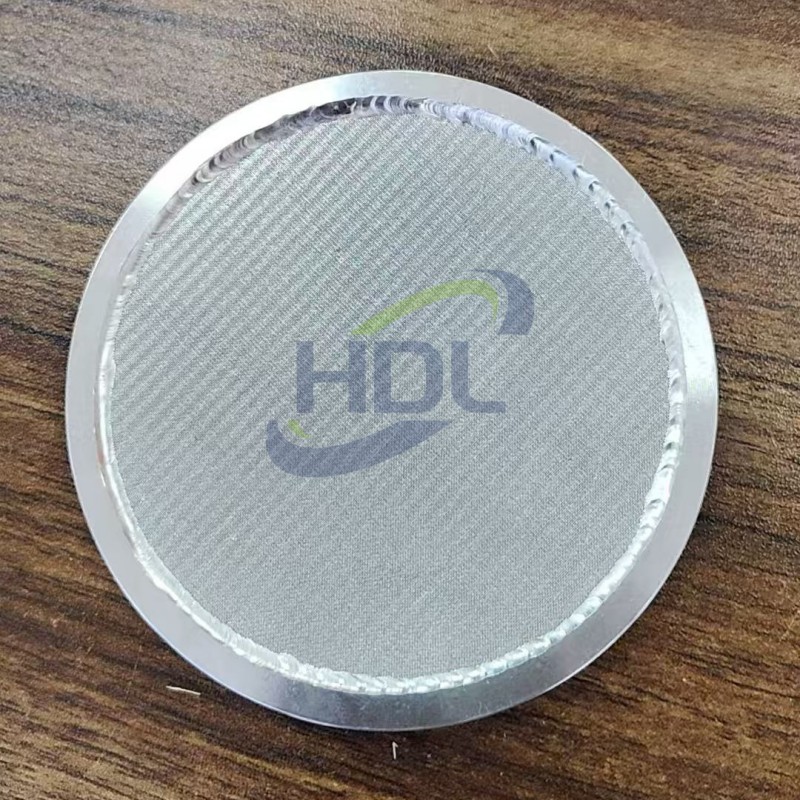

Фильтрующий диск/Фильтрующая пластина

Диаметр: 10–1000 мм (стандартные размеры: 50/100/150/200/300 мм)

Толщина: 1–10 мм (стандартные размеры: 2/3/5 мм)

Квадратная/неправильная форма: настраивается по чертежам

Давление и прочность (основные условия эксплуатации)

Рабочее давление: ≤100 бар (стандартное); Специальные конструкции могут выдерживать давление более 150 бар

Давление разрыва: ≥150 бар (5 слоев 316L)

Предел прочности на растяжение (316L): ≥520 МПа; Предел текучести ≥205 МПа

Типичное падение давления (вода, 0,01 м/с, фильтрующий диск 3 мм)

5 мкм: 0,5–0,8 бар

10 мкм: 0,3–0,5 бар

20 мкм: 0,15–0,3 бар

Подключение и установка (индивидуальные интерфейсы)

Интерфейс фильтрующего картриджа: двойное отверстие (DOE), резьба NPT/G, фланец, быстроразъемный зажим, сварка

Установка фильтрующего диска: сварка, крепление болтами, зажим, уплотнительная прокладка (PTFE/фторкаучук/силиконовая резина)

Список ключевых параметров для индивидуального выбора (необходимо для заказа)

1. Материал (304/316L/титан/сплав)

2. Точность фильтрации (мкм)

3. Размеры (внешний диаметр/длина/диаметр/толщина)

4. Рабочая температура/давление

5. Рабочая среда (жидкость/газ/коррозионный тип)

6. Способ подключения

7. Конструкция (фильтрующий картридж/фильтрующий диск/неправильная форма)
