Фланец с удлиненной шейкой

Параметры продукта

Кастомизация:

Доступна

Подробнее Связаться с магазином

ООО Шаньси Чжунли Фланцы

Северный берег моста через реку Хуто (к западу от проспекта Аэропорт),уезд Динсян,г. Синьчжоу,провинция Шаньси,Китай.

Описание продукта

Информация о компании

Основная информация

Материал

Нержавеющая сталь

Конструкция

Фланцы

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Введение в продукт

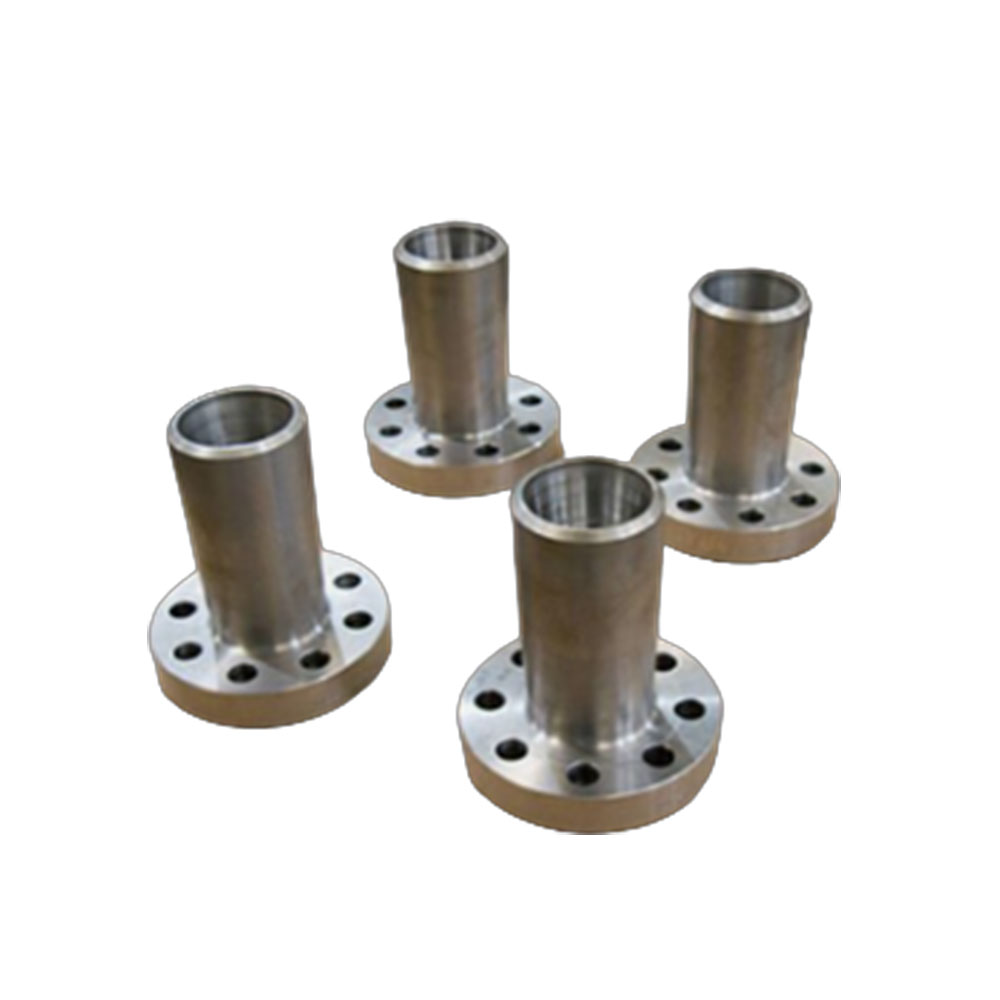

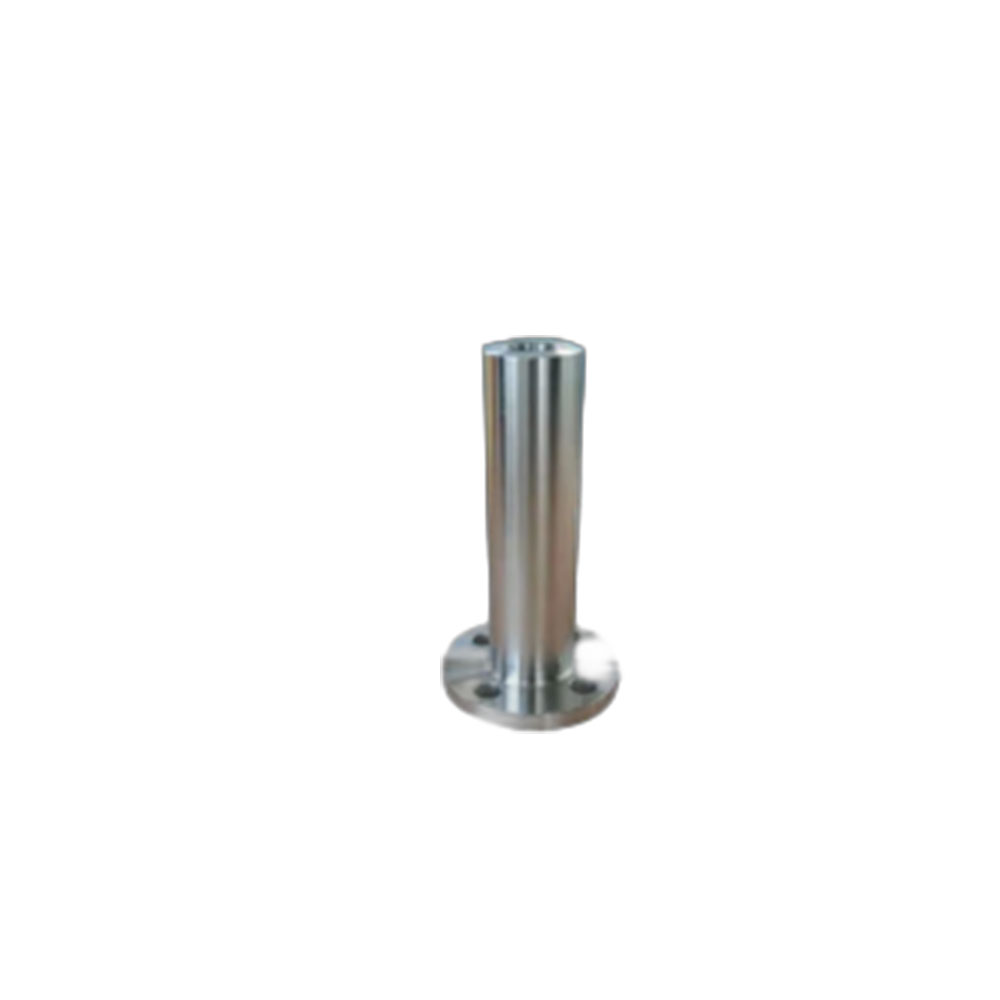

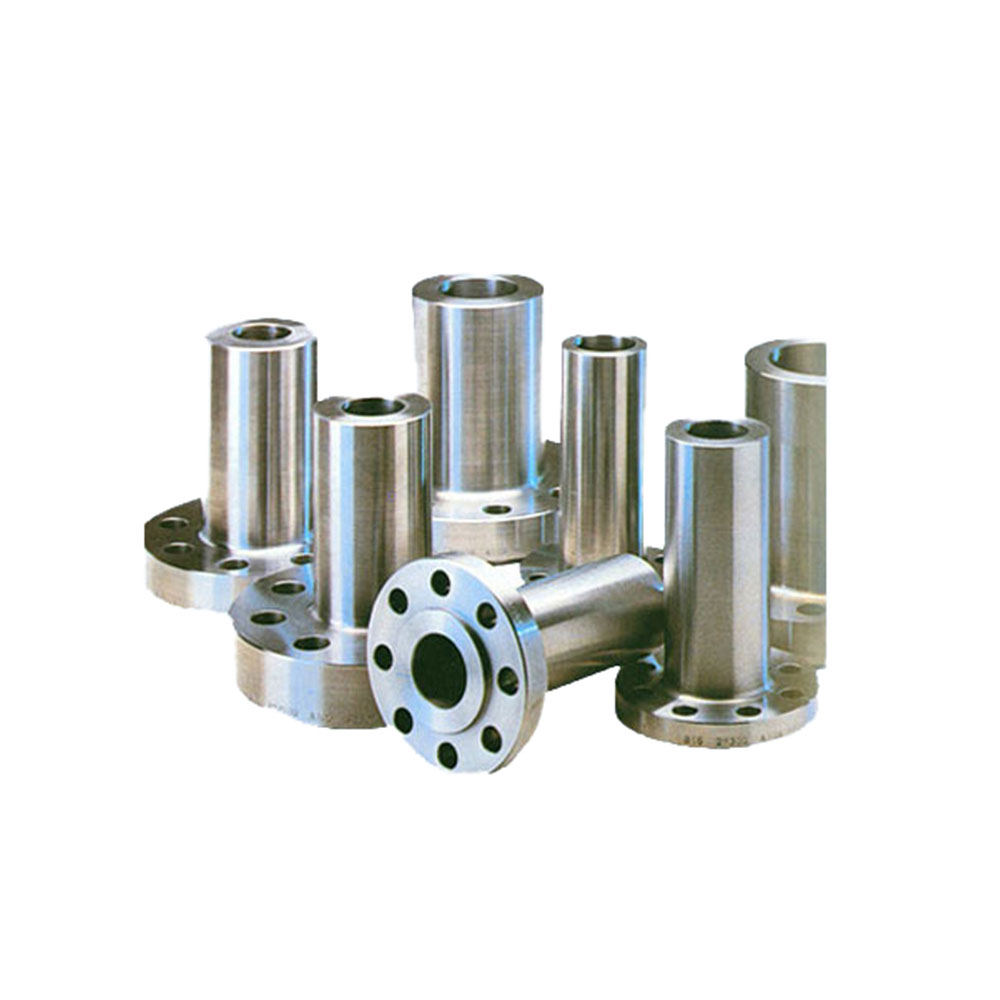

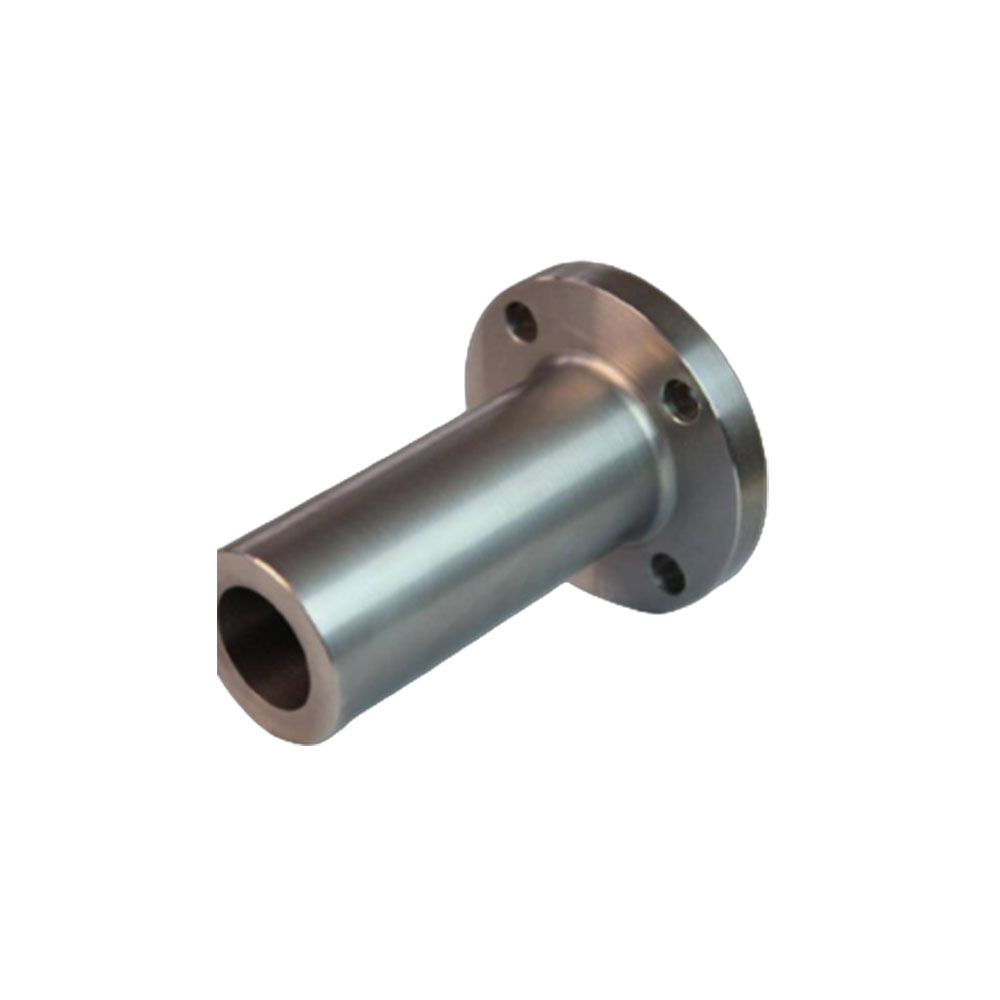

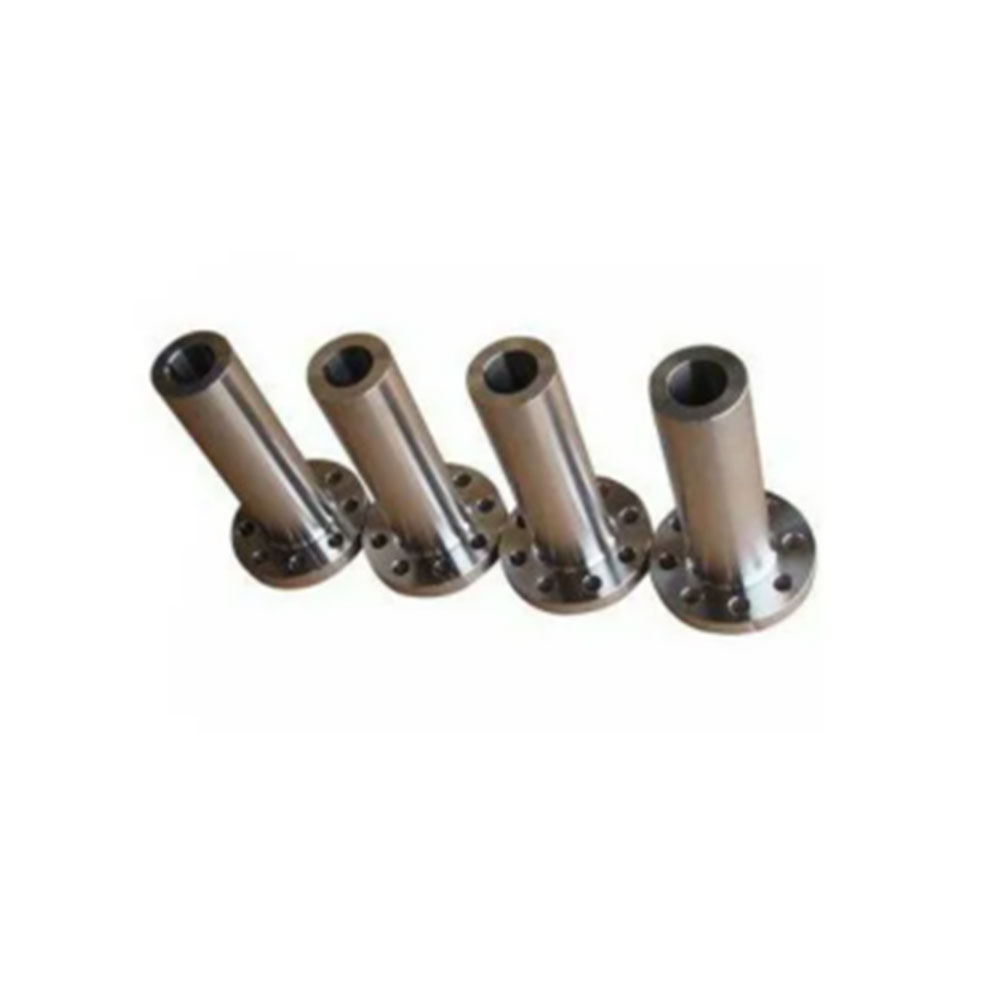

Фланг с длинной шеей (long weld neck flange, LWN) - удлиненная ступица, ковка в одном, нулевой переход

Long weld neck flange (LWN flange) - это удлинение шеи стыковочного фланца - обычно 9 ", 12", 16 "или даже 600 мм - непосредственно из поковки. Длинная ступица служит направляющей трубой, которая удаляет сварной шов от фланца высокого напряжения и обеспечивает дизайнеру дополнительную длину для прохождения через изоляционный слой, бетон или корпус контейнера. Без дополнительных секций труб или второго шва можно использовать только в качестве встроенного сопла с помощью long weld neck forged flange.

Параметры размера

Проекты	Параметры
Номинальный размер	NPS ½ – 4 (DN 15 – DN 100)
Класс давления	150 – 2500 lb (PN 6 – PN 400)
Длина шеи	9 ", 12", 16 ", 20", 24 ", максимум 600 мм Настройка
Толщина стенок серии	Sch 10 – Sch 160, XXS, Очень толстая стена
Материалы	A105、LF2、SA-266 Gr.4、F304、F316L、F51
Уплотняющая поверхность	RF (125 - 250 мкин), RTJ, FF, Настройка наклона

Особенности длинного шечного фланца (long weld neck flange, LWN)

Общая ковка - класс UT C / c, граница давления без продольного шва

Продление ступицы - Увеличить срок службы сварных ног от фланца на 30%

Полное давление того же класса - соответствует спецификациям ASME B16.5 24 "и B16.47 > 24", до 2500 фунтов

Встроенное отверстие - альтернативный трубопровод + стандартный длинный шейный фланец, экономит весь процесс сварки

Квадратный торец - может быть сварен непосредственно со стенкой контейнера без переработки оконечной кромки трубы

Типичное применение

Анкерный участок сухопутного длинного нефтегазопровода

Соединение верхней части резервуара для сжиженного природного газа (- 196°C, 9% никелевой стали)

Место высадки подводного трубопровода (длинный фланец проникает в бетон)

Форсунка сосуда давления для нефтепереработки и химической промышленности

Увп сверхвысокопоставленное муниципальное водоснабжение

Таблица быстрого выбора

Отрасль	Диапазон размеров	Класс	Материалы	Длина шеи
Наземная нефть и газ	6"-48"	150-600	A105/LF2	9"-16"
Подводные трубопроводы	16"-42"	600-900	F51 Двойная фаза	20"-24"
LNG Резервуары	4"-24"	150-300	9%Ni/F316L	9"-12"
Химический контейнер	2"-36"	300-900	SA-266/F22	12"-20"
Муниципальное водоснабжение	12"-48"	150-300	A105	12"-16"

Тип деятельности:

Производитель / завод
Основная продукция:

Фланец
Количество сотрудников:

205
Год основания:

1997
Сертификация систем менеджмента:

10
Средний срок поставки:

1 месяц
Номер:

100001
Среднее время ответа:

1 час

ООО Шаньси Чжунли Тяжелая Прецизионная Поковка (ООО Шаньси Чжунли Фланцы) расположена в уезде Динсян города Синьчжоу провинции Шаньси, в 10 километрах от аэропорта Утайшань. Основанная в 1997 году с уставным капиталом 100 миллионов юаней, компания является высокотехнологичным предприятием, специализирующимся на производстве поковок из различных сплавов и конструкционных компонентов оборудования.
