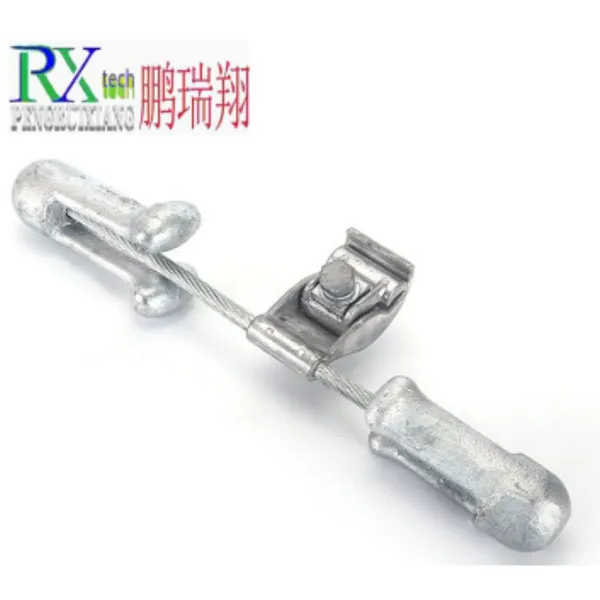

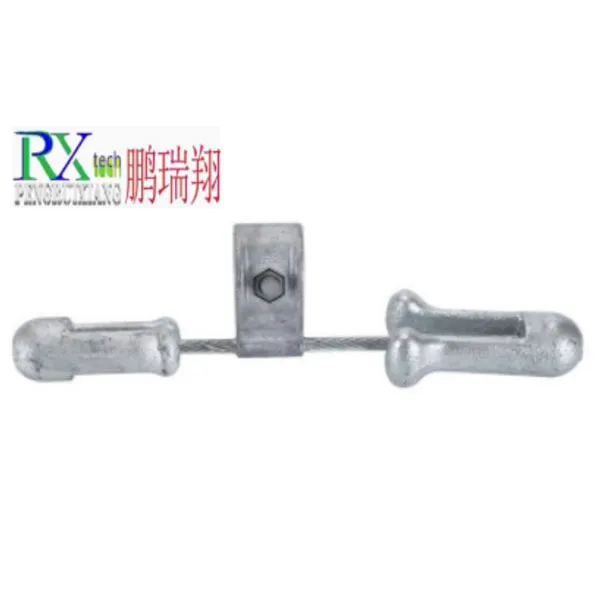

Гаситель вибрации — это ключевой элемент арматуры воздушных линий электропередачи, предназначенный для подавления вибраций. Его установка и использование должны строго соответствовать техническим нормативам. Ниже приведены основные сводные положения:

Место установки и ориентация

‌Выбор местоположения‌

Обычно устанавливаются на проводе или оптическом кабеле вблизи обеих сторон изолятора. Обязательна установка при длине пролета более 120 метров.

На особых участках (таких как пересечение долин, рек) и в местах соединения опор требуется повышенное внимание к их размещению.

Для гасителей вибрации на ОКГС тяжелый конец (большая головка) ориентирован в сторону опоры (башни). Для гасителей на проводах большинство проектов требуют ориентации тяжелого конца в сторону опоры, однако в некоторых проектах может быть предусмотрено направление в середину пролета.

‌Требования к расстоянию‌

Стандартное расстояние установки составляет 30 мм (от центра зажима до середины плиты груза), допустимое отклонение должно контролироваться в пределах ±30 мм.

Для коротких пролетов (30-50 метров) устанавливаются на расстоянии 0.5-1 м; для длинных пролетов (сотни метров) расстояние может быть увеличено до 1.5-2.5 м.

Метод установки

‌Последовательность операций‌

Проверить гаситель вибрации на отсутствие коррозии и загрязнений; головка груза и подвесная пластина должны находиться в одной плоскости.

При намотке алюминиевой броневой ленты следовать направлению свивки внешних проволок, а конец ленты заправить внутрь зажима.

Направление вставки болта: для грозозащитного троса или вертикально расположенных проводов — от внутренней стороны к внешней; для среднего фазы провода — слева направо.

‌Меры предосторожности‌

Головка груза должна быть параллельна проводу и свободно свисать, оставаясь вертикальной по отношению к земле.

При установке нескольких гасителей их следует размещать на неравных расстояниях; расстояние до второго гасителя составляет 0.4-0.6 от расстояния до первого.

Распространенные ошибки

Смещение положения из-за отсутствия разметочной линии.

Головка груза не вертикальна или не параллельна проводу.

Болт установлен без пружинной шайбы или затянут не в правильной последовательности.

Техническое обслуживание и проверка

После установки необходимо проверить надежность крепления и положение головки груза, чтобы обеспечить эффективное гашение вибраций во время колебаний.
