● Параметры генераторной установки
| Модель генераторной установки: |
TM1000G |
Модель двигателя: |
TCG3076 V16 S |
Модель генератора: |
Leroy-somer LSA50.2L8 |
| 50Гц
1500 об/мин
|
3 фазы
4 провода
|
Коэффициент мощности:
cosφ = 1.0
|
Выбросы NO_x
(допуск -8%)
|
500 мг/Нм³ |
| МОЩНОСТИ |
Основная мощность |
Непрерывная мощность |
Номинальный ток |
Тепловая мощность |
Эффективность |
| (PRP) |
(COP) |
Электрический |
Тепловой |
| Напряжение (В) |
кВт |
кВА |
кВт |
кВА |
Амперы |
кВт |
η(%) |
| 400В |
Н/Д |
Н/Д |
1000 |
1000 |
1443.4 |
1162 |
40.6% |
47.3% |
● Выбросы загрязняющих веществ агрегатом
Условия и определения:
1.Выбросы NOx: NOx≤0,5г NOX/Нм³ сухих выхлопных газов при 5% O2 в выхлопе; в установившихся условиях;
2.Мощности двигателя получены и представлены в соответствии с ISO 3046-1, перегрузка не допускается;
3.Охлаждение выхлопных газов до 120 °C, включает отвод тепла от контура охлаждающей жидкости рубашки, допуск значения ±8%;
● Гарантия
Генераторная установка MWM на природном газе гарантирована от дефектов материалов и изготовления в течение 18 месяцев с даты поставки конечному пользователю или 1 года после ввода в эксплуатацию, в зависимости от того, что наступит раньше (за исключением поврежденных расходных запасных частей генераторной установки, вызванных неправильной эксплуатацией человеком), и указанная гарантия аналогичным образом поддерживается производителями двигателей и генераторов и их глобальными дистрибьюторами.
● Описание технических параметров газогенераторной установки
Общие характеристики генераторной установки
| Модель генераторной установки |
TM1000G |
| Электрическая мощность (кВт/кВА) |
1000/1000 |
| Топливо |
Природный газ |
| Частота （Гц) |
50 |
| Скорость (об/мин) |
1500 |
| Электрический КПД |
40.6% |
| Тепловой КПД |
47.3% |
| Общий КПД |
87.9% |
| Регулирование скорости |
0-5% Регулируемое |
| Габариты (длина/ширина×высота) (мм) |
4190×1590×2190 |
| Вес нетто (кг) |
8650 |

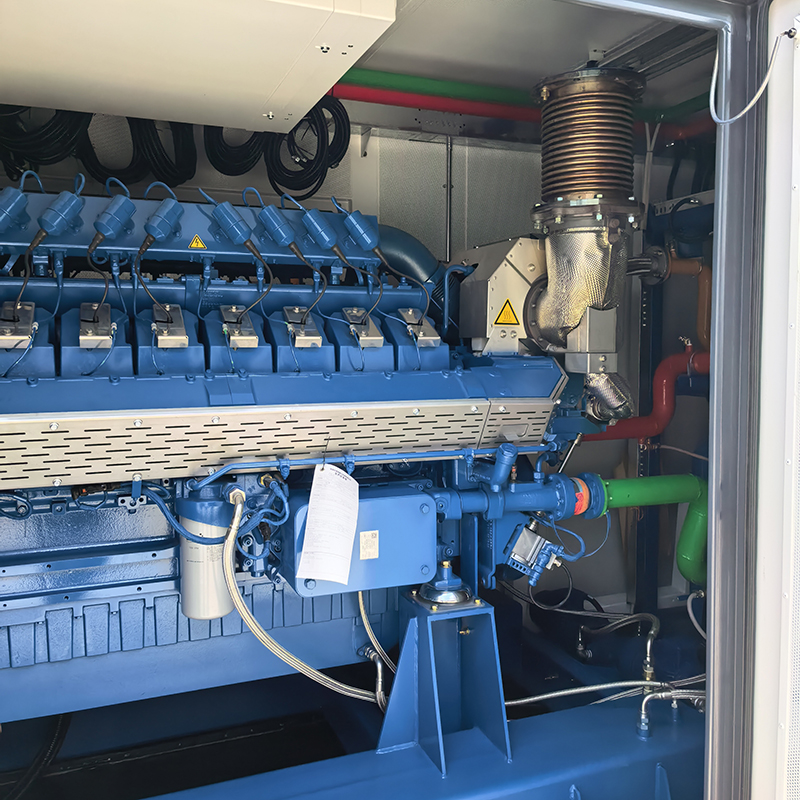

Характеристики двигателя
| Производитель |
MW/M |
| Модель |
TCG3016V16S |
| Механическая мощность |
1028 кВт/м |
| Скорость |
1500 об/мин |
| Конфигурация / количество цилиндров |
V/16 |
| Диаметр цилиндра / Ход поршня |
132/160 мм |
| Рабочий объем |
35 л |
| Степень сжатия |
11.1 |
| Средняя скорость поршня |
8 м/с |
| Система управления двигателем: |
ECM |
| Система зажигания |
MW/M |
| Система регулятора скорости |
MW/M |
| Система впуска |
Смесеобразование, турбонаддув с выхлопными газами |
| Режим охлаждения |
Излучение |
| Шум выхлопа @ 1 метр |
132.4 дБ(А) |
| Воздушный шум @ 1 метр |
118.4 дБ(А) |

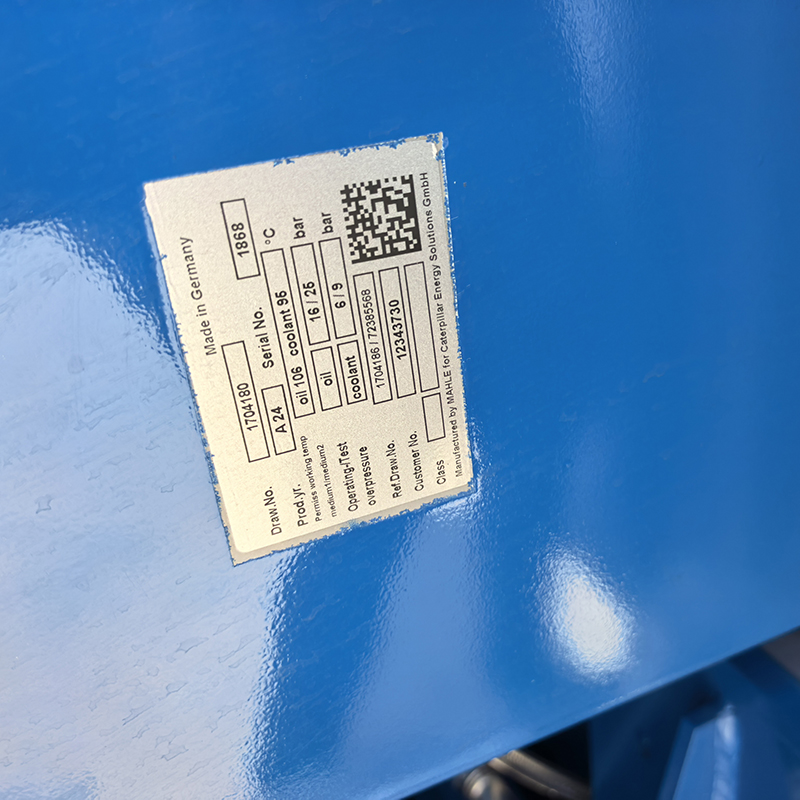

Система охлаждения
| Объем воды рубашка двигателя / Промежуточный охладитель |
56/5 л |
| Температура охлаждающей жидкости рубашки на входе / выходе |
78/89 °C |
| Температура охлаждающей жидкости промежуточного охладителя на входе / выходе |
45/51 °C |
| Расход воды рубашки двигателя от / к |
39/50 м³/ч |
| Расход воды рубашка двигателя / промежуточный охладитель |
47/12 м³/ч |

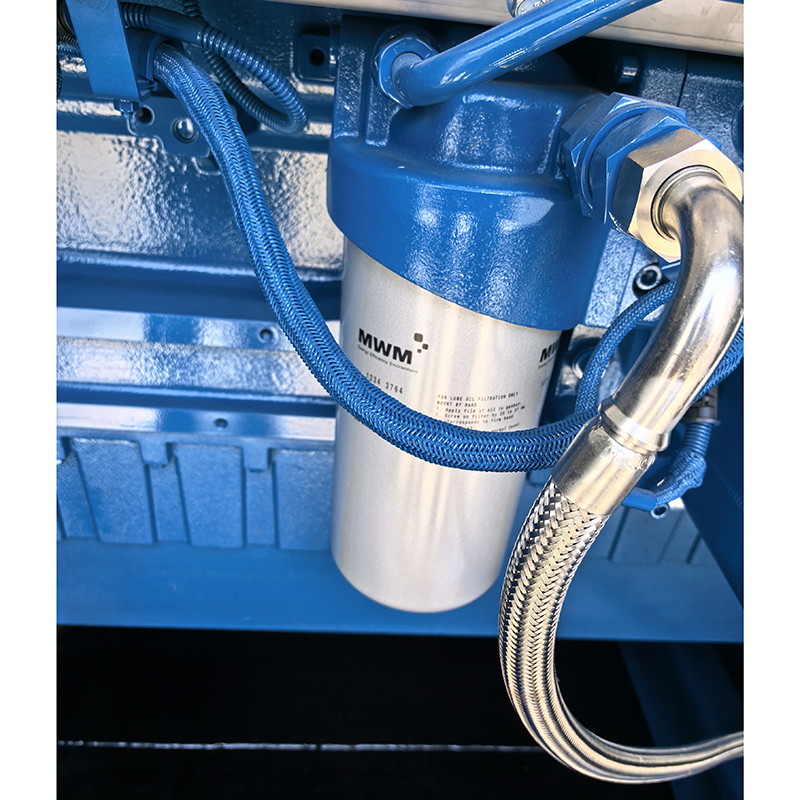

Система смазки
| Общая емкость моторного масла |
120 литров |
| Расход масла |
0.1г/кВт.ч |
| Марка масла |
SN |
Система впуска
| Максимальная потеря давления перед воздушным фильтром |
5 мбар |
| Тип воздушного фильтра |
Сухой |
Система подачи газа
| Смеситель воздух-газ |
MW/M |
| Давление газа на входе |
15-20 кПа |
| Температура после охладителя |
50 |
Выхлопная система
| Противодавление выхлопа от / к |
30/50 мбар |
| Массовый расход выхлопных газов, влажный |
5633 кг/ч |
| Температура выхлопных газов |
469 °C |
| Выпускные коллекторы |
Сухие |
Система воздуха для горения
| Тип горения |
Зажигание от свечи |
| Массовый расход воздуха для горения |
5442 кг/ч |
| Расчетная температура воздуха для горения/Влажность |
25°C/60%
|
Топливная система
| Метановое число газа |
≥80 |
| Низшая теплотворная способность (LHV) |
36.61 МДж/Нм³ |
| Расход газа при 100% нагрузке |
242 Нм³/ч |
| Расход газа при 75% нагрузке |
198 Нм³/ч |
| Расход газа при 50% нагрузке |
130 Нм³/ч |
Электрическая система
| Напряжение стартера |
24 В |
| Мощность стартера |
9 кВт |
| Стартерная батарея 24В/требуемая емкость |
286 Ач |
Тепловые данные
| Отвод тепла в выхлоп |
650 кВт |
| Отвод тепла в охлаждающую жидкость |
634 кВт |
| Излучаемое тепло в окружающую среду |
33 кВт |
Характеристики генератора (альтернатора)
| Производитель / Бренд |
Leroy-Somer |
| Модель |
LSA50.2L8 |
| Модель AVR |
D350 |
| Количество выводов |
6 |
| Фаза |
3 фазы |
| Коэффициент мощности |
Cosφ = 0.8 |
| Шаг обмотки |
2/3 |
| Степень защиты |
IP 23 |
| Повышение температуры |
F |
| Класс изоляции |
H |
| Мощность |
1500 кВА |
| Точность регулирования напряжения |
±0.5 % |
| КПД |
96.9% |
| Высота над уровнем моря |
≤ 1000 м |
| Превышение скорости |
2250 об/мин |
| Температура окружающей среды |
40°C |
Панель управления Шкаф HAS
| Тип программируемого логического контроллера (ПЛК). ПЛК запрограммирован со следующими основными функциями: |
Дополнительное отображение и регистрация совокупных аварийных сообщений от всех модулей (цифровые входы), включая: |
| Индикация параметров двигателя |
Срабатывание предохранителя системы управления |
| Индикация параметров генератора |
Переполнение масляного поддона |
| Управление трехходовым клапаном (двигатель и промежуточный охладитель) |
Пустой масляный поддон |
| Управление вентилятором радиатора |
Неисправность насоса подачи свежего масла |
| Защита двигателя |
| Защита генератора |
| Управление выходной мощностью |
| Управление насосом двигателя и промежуточного охладителя |
Стандартные характеристики
| Высокоэффективный газовый двигатель с водяным охлаждением |
| Бесщеточные генераторы (Класс H, с AVR) |
| Прочные резиновые антивибрационные опоры |
| Стартерные аккумуляторные батареи 24В и соединительные кабели |
| Необслуживаемые батареи |
| Промышленный глушитель для генераторных установок открытого типа |
| Автоматический выключатель - 3-полюсный (MCCB)/ACB |
| Масляный фильтр - Воздушный фильтр |
| Датчик низкого уровня охлаждающей жидкости |
| Полностью сварная стальная рама |
| Система зажигания MWM |
| Газовая линия: шаровой кран, газовый фильтр, газовый редуктор давления, манометр, соленоидный клапан |
| Система автоматического управления подачей масла |
| Электропроводка по стандарту IEC |
| Заводской сертификат испытаний |
| Руководство по эксплуатации и техническому обслуживанию и схемы |
| Глобальная поддержка продукта / Техническая поддержка |
Опции
| Автоматический ввод резерва (АВР) |
| Капот/Кожух |
| Водонагреватель для очень холодной погоды |
| Система предварительной обработки газа |
| Контейнерный вариант с шумозащитой
|
| Бытовой глушитель для генераторных установок открытого типа
|
| Огнепреградитель в газовой линии
|
| Шкаф параллельной работы |
| Полный спектр принадлежностей и опций для генератора
|

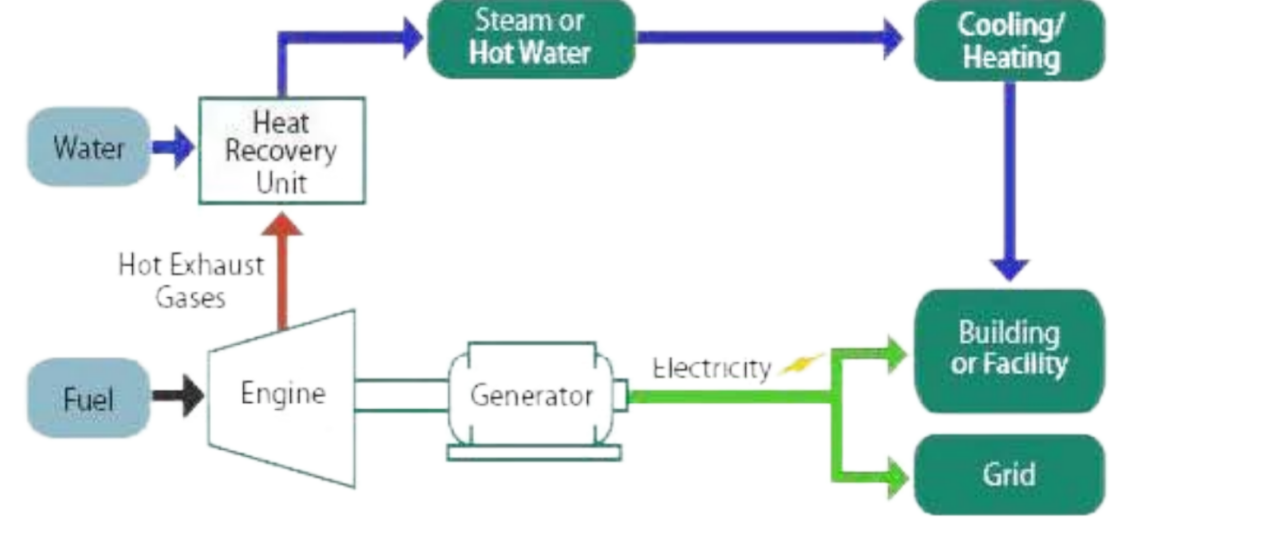

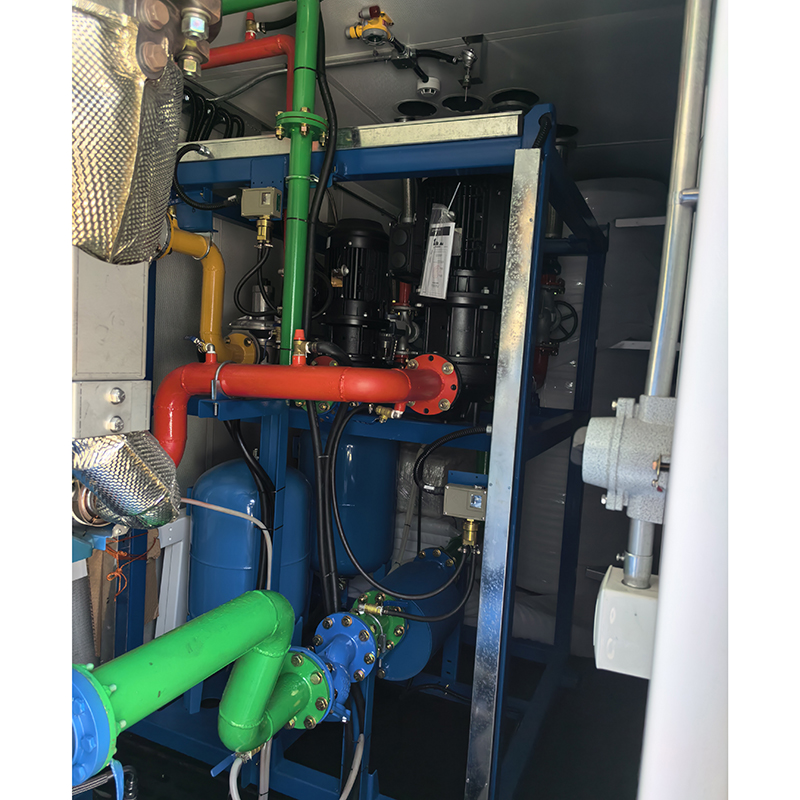

Опция: Когенерационные системы (Тепло и Электричество)
K242754 “Внутренние шлицы – Наружная резьба на длинной оси”
K159360 “Внутренний паз/шлиц – Наружная резьба на длинной оси”
K293270 “Конический хвостовик + Внутреннее резьбовое отверстие”
LE “Внутренняя резьба на короткой оси – Внутренняя резьба на длинной оси”
K203413 “Внутренний паз + Резьбовое отверстие на короткой оси – Внутренняя резьба на длинной оси”
Входной вал с шестерней на 79 зубьев (ZH6)
Входной вал с шестерней на 36 зубьев и со шлицевым пазом (ZH1)
Вал винта с фланцем H1
