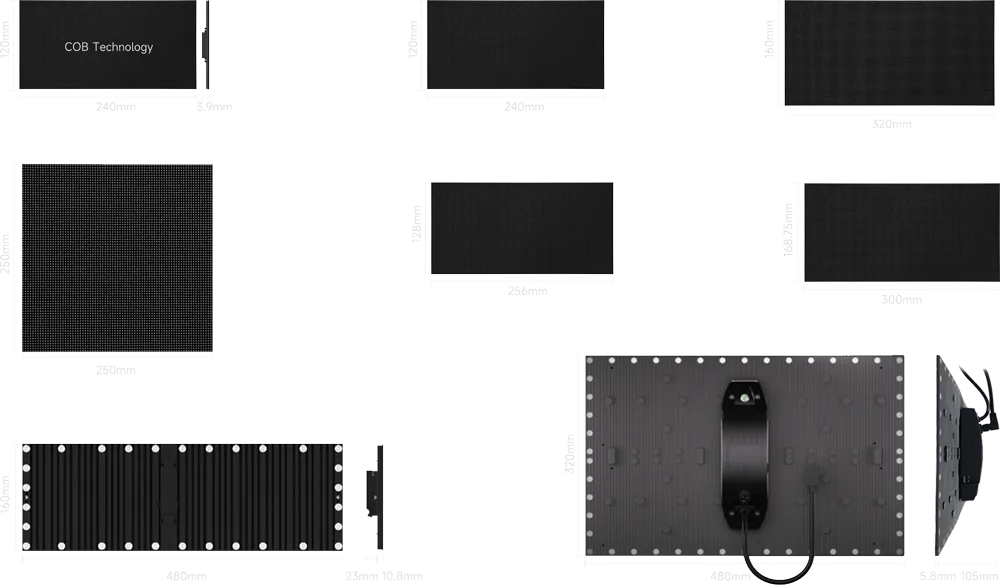

Различные размеры модулей
SF Series Flexible LED Modules доступны в различных размерах для удовлетворения разнообразных требований проекта, предлагая полную адаптируемость для креативных инсталляций.

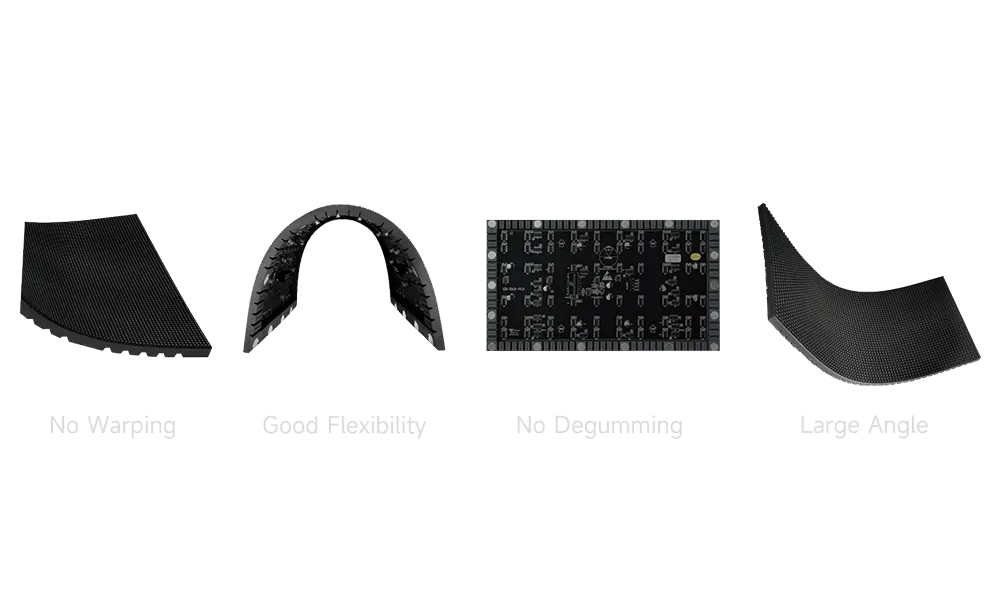

Без коробления, отличная гибкость
Обладая сильной адгезией без расслоения, эти модули обеспечивают плавные, изогнутые установки при поддержке широких углов обзора и надежной долгосрочной работы.

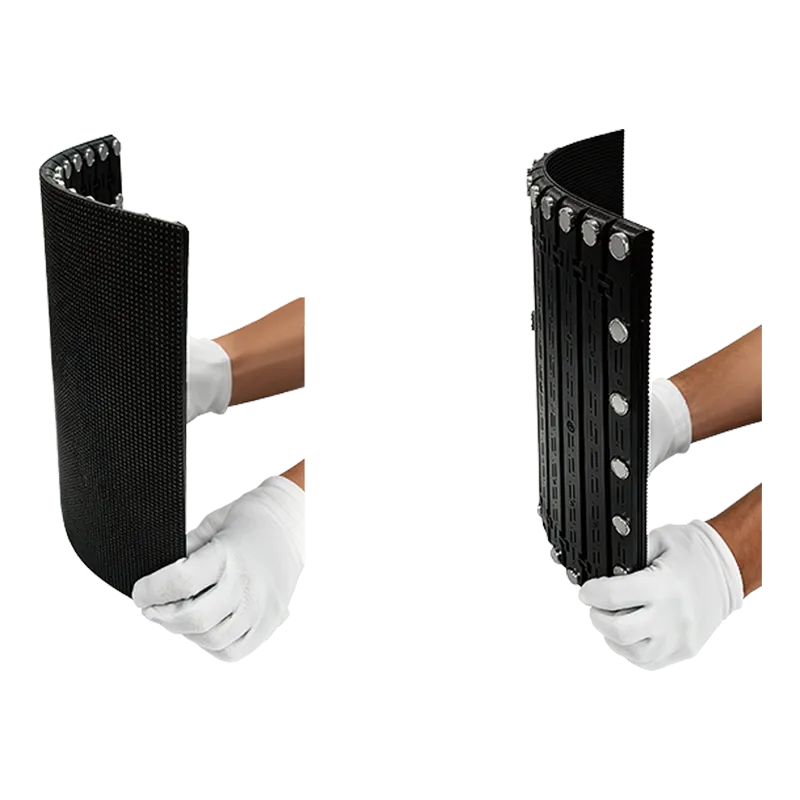

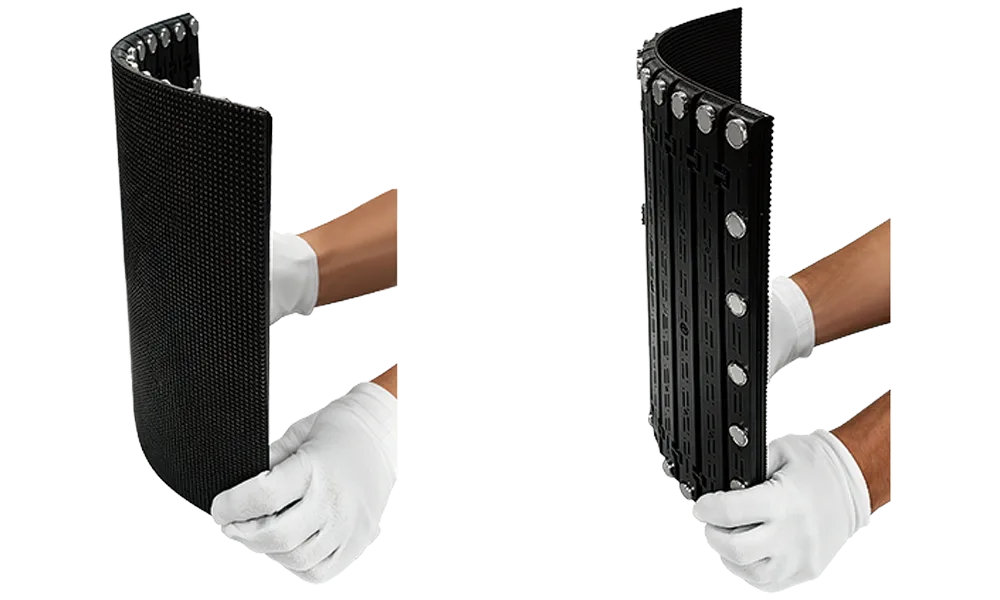

Вогнутая и выпуклая
Способные изгибаться как внутрь, так и наружу, модули позволяют разнообразные дизайнерские возможности для уникальных форм дисплеев.

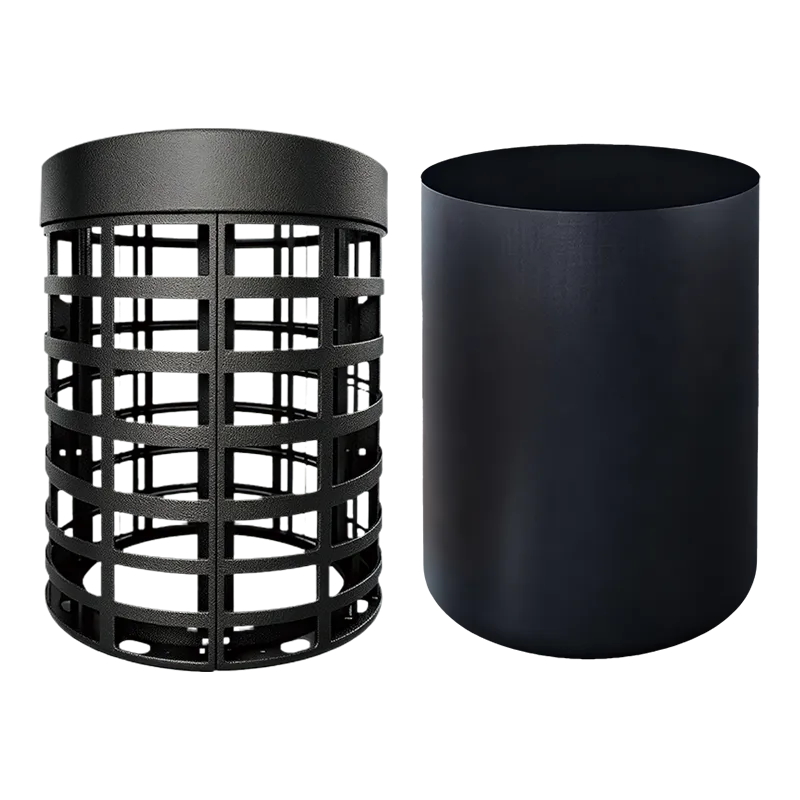

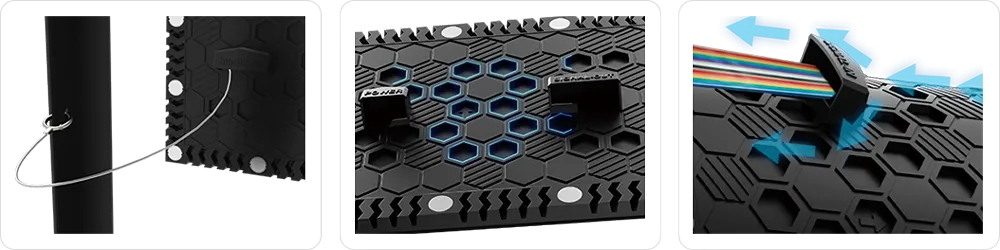

Безопасный и защитный дизайн
Сотовый каркас обеспечивает надежную защиту от падения, в то время как дизайн интерфейса предлагает дополнительную защиту для стабильной работы.

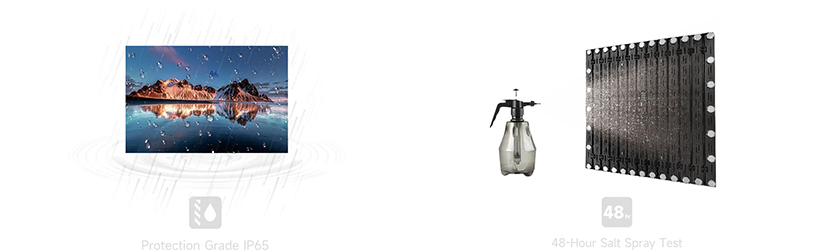

Уличная долговечность
Уличная версия имеет степень защиты IP65 от воды и прошла 48-часовой тест на солевой туман, что гарантирует высокую надежность даже в суровых условиях.
Простая установка
Благодаря сильному магнитному креплению, установка выполняется быстро и эффективно, обеспечивая бесшовный монтаж без сложностей.

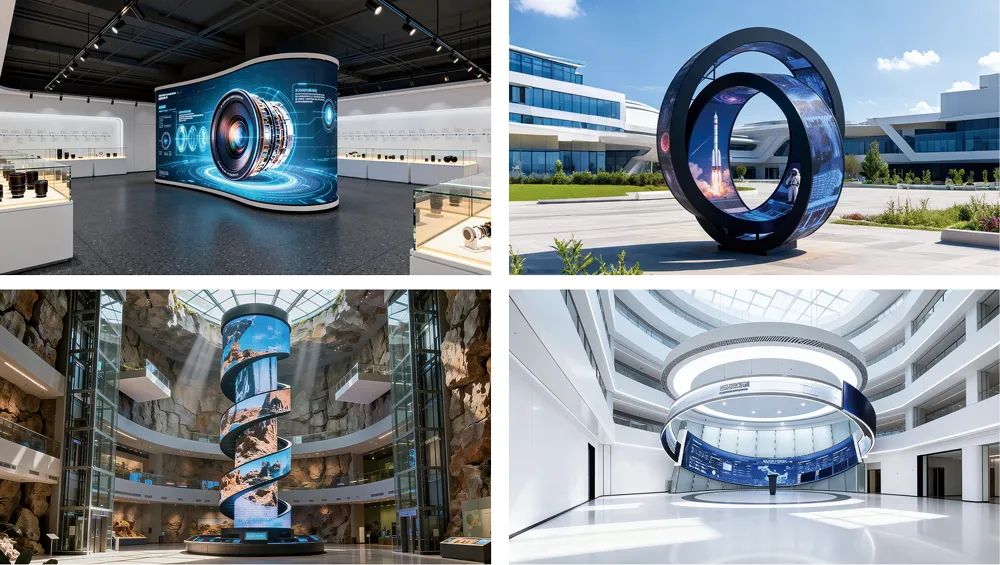

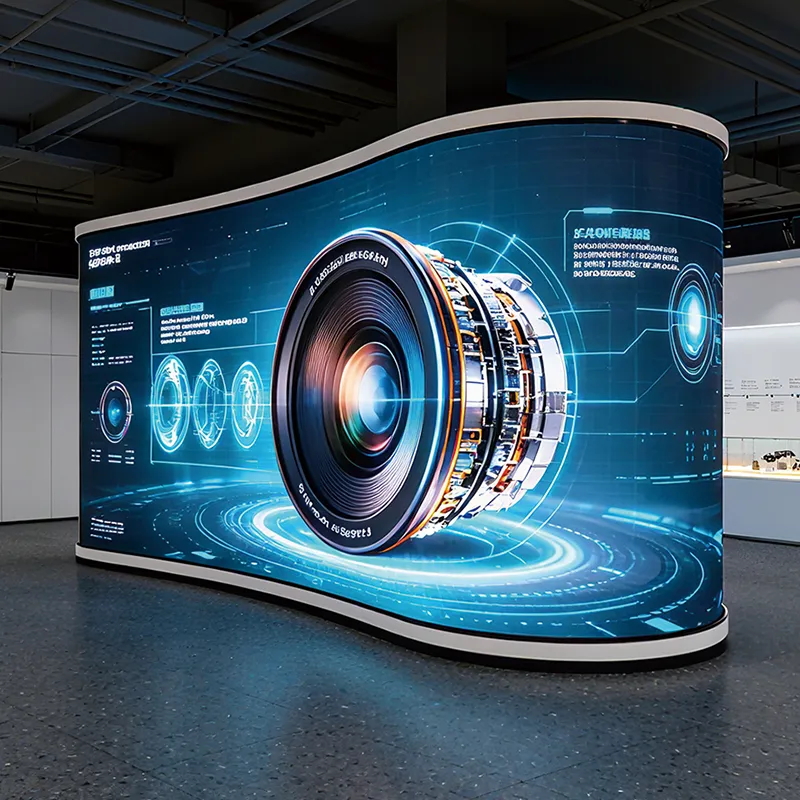

Неограниченные дизайнерские возможности

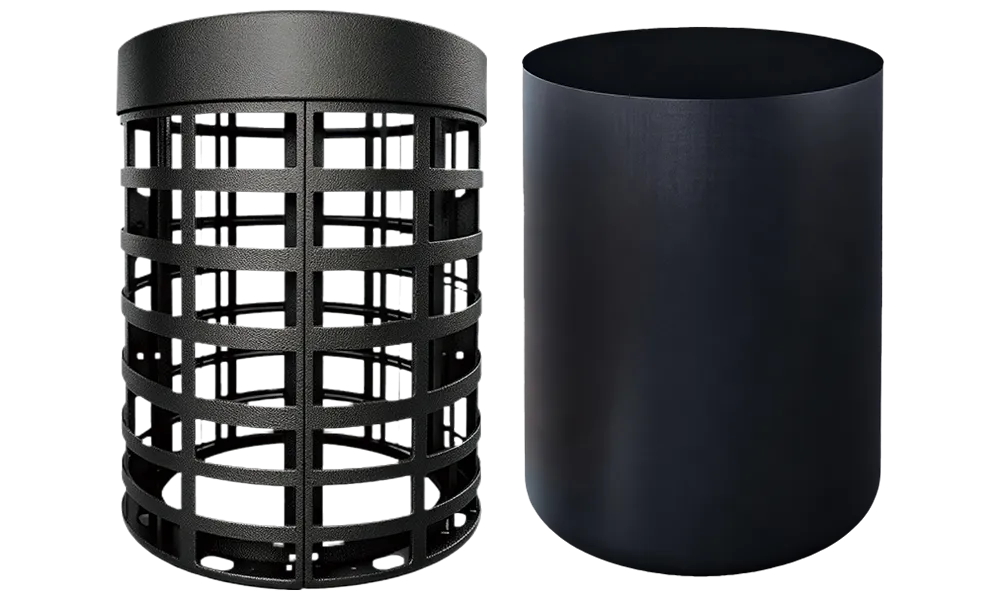

От квадратных колонн и круглых столбов до колец Мебиуса, арок, лент, сфер или изогнутых стен — эти гибкие модули делают возможным практически любой креативный дизайн.

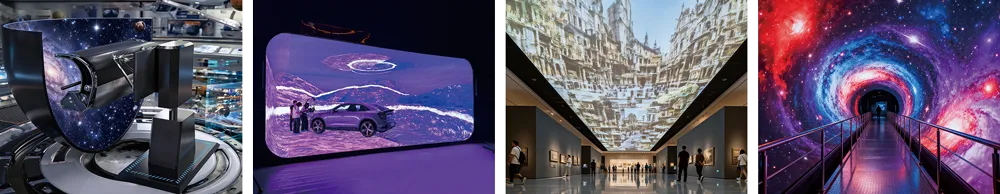

Поддержка иммерсивного опыта
Гибкие светодиодные модули позволяют создавать купольные дисплеи, иммерсивные дисплеи типа arc cave, потолочные инсталляции и светодиодные дисплеи в стиле тоннеля для захватывающих впечатлений.

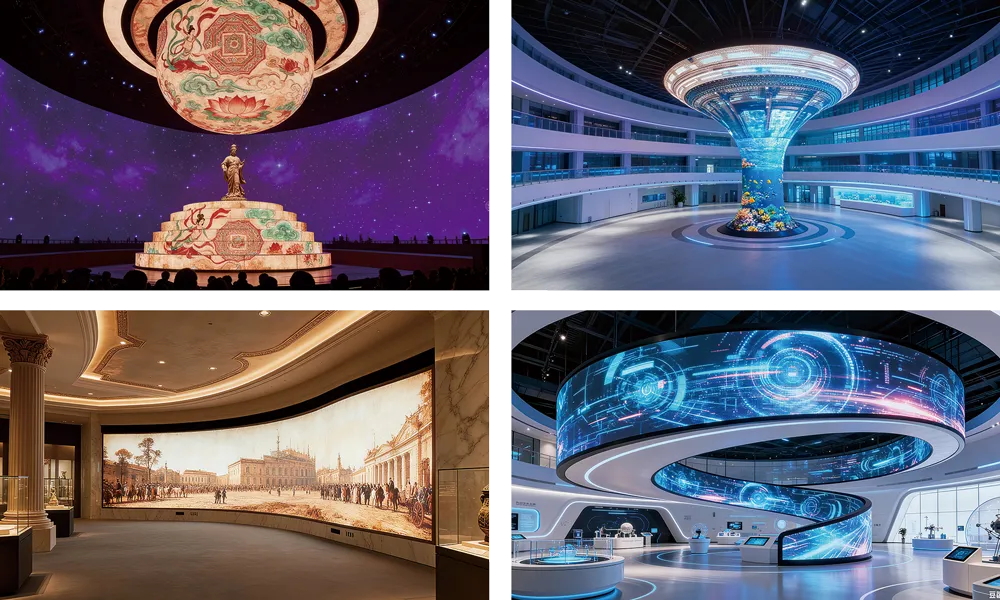

Широкие сценарии применения
Идеально подходят для корпоративных шоу-румов, научно-технических музеев, кинотеатров, торговых центров, студий, парков развлечений, культурных достопримечательностей и игровых сред.
Параметры
| SF Series (технология COB) : 240×120 |
|
| Товары |
SF-COB |
| Шаг пикселя (mm) |
0.9 |
| Пиксельная композиция |
1R1G1B |
| Плотность пикселей (pixels/m²) |
1,137,777 |
| Размер модуля (mm) |
240×120×3.9 |
| Разрешение модуля (W×H) |
256×128 |
| Режим сканирования |
1/64 |
| Стандартная ИС постоянного тока |
PWM |
| Частота обновления (Hz) |
3,840–4,200 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
13 |
| Минимальный диаметр сборки (mm) |
764 |
| Минимальная дуга изгиба |
≥162° |
| Тип сигнального интерфейса |
320 Интерфейс |
| Вес модуля (g/pc) |
150 |
| Плоскостность (mm) |
≤0.3 |
| Уровень защиты (IP) |
Фронт:IP65; Задняя панель: IP30 |
| Установка / обслуживание |
Передняя установка / Переднее и заднее обслуживание |
| Яркость (nits) |
1 000 (после калибровки) |
| Цветовая температура (K) |
10,000-12,000 (регулируемый) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
160°/140° |
| Коэффициент контрастности |
15,000:1 |
| Напряжение питания модуля DC (V) |
R: 2.8 / GB: 3.8 |
| Модуль Максимальный ток постоянного тока (A) |
R: 1 / GB: 1.8 |
| Максимальная потребляемая мощность модуля (W/pc) |
10 |
| Входное напряжение |
AC100V–AC240V |
| Пиковая потребляемая мощность (W/m²) |
370 |
| Средняя потребляемая мощность (W/m²) |
111 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 45 ℃, 10% ~ 90% RH, без конденсации |
| Среда хранения |
-20 ℃ ~ 50 ℃, 10% ~ 90% RH, без конденсации |
| Функция FLASH |
Поддерживается |
| SF-A Series: 240×120 |
|
|
|
|
|
|
|
|
|
|
| Товары |
SFA09 |
SFA12 |
SFA15 |
SFA16 |
SFA18 |
SFA2 |
SFA25 |
SFA3-15 |
SFA3-20 |
SFA4 |
| Шаг пикселя (mm) |
0.9375 |
1.25 |
1.579 |
1.667 |
1.875 |
2 |
2.5 |
3 |
3 |
4 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
Mini LED 4-in-1 |
SMD1010 Chip |
SMD1212 |
SMD1212 |
SMD1515 |
SMD1515 |
SMD1515 |
SMD1515 |
SMD2020 |
SMD2020 |
| Плотность пикселей (pixels/m²) |
1,137,775 |
640,000 |
401,110 |
359,999 |
284,444 |
250,000 |
160,000 |
111,111 |
111,111 |
62,500 |
| Размер модуля (mm) |
240×120×8.4 |
240×120×8.6 |
| Разрешение модуля (W×H) |
256×128 |
192×96 |
152×76 |
144×72 |
128×64 |
120×60 |
96×48 |
80×40 |
80×40 |
60×30 |
| Режим сканирования |
1/64 |
1/48 |
1/38 |
1/36 |
1/32 |
1/30 |
1/24 |
1/20 |
1/20 |
1/15 |
| Стандартная ИС постоянного тока |
Common Cathode PWM |
PWM |
PWM |
PWM |
PWM |
PWM |
Dual-Buffer or PWM |
Dual-Buffer |
Dual-Buffer |
Dual-Buffer |
| Частота обновления (Hz) |
2,880–3,840 |
3,840–4,200 |
3,840–4,200 |
3,840–4,200 |
3,840 |
3,840 |
1,920–3,840 |
1,920 |
1,920 |
1,920 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
13–14 |
13–14 |
13–14 |
13–14 |
12–13 |
12–13 |
12 |
12 |
12 |
12 |
| Минимальный диаметр сборки (mm) |
1,222 |
1,222 |
917 |
764 |
611 |
611 |
306 |
306 |
458 |
306 |
| Минимальная дуга изгиба |
≥169° |
≥169° |
≥165° |
≥162° |
≥158° |
≥158° |
≥135° |
≥135° |
≥150° |
≥135° |
| Тип сигнального интерфейса |
HUB320 (некаскадный) |
HUB75 (некаскадный) |
HUB75 (вход и выход) |
| Материал задней крышки модуля |
Silicone Soft Back Shell |
| Вес модуля (g/pc) |
220 |
220 |
210 |
200 |
217 |
210 |
190 |
190 |
200 |
175 |
| Плоскостность (mm) |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
| Установка / обслуживание |
Передние и задние |
| Яркость (nits) |
500–550 |
600–650 |
700–750 |
700–750 |
750–800 |
750–800 |
750–800 |
750–800 |
850–900 |
750–800 |
| Цветовая температура (K) |
10,000-12,000 (регулируемый) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
150°/120° |
160°/140° |
150°/120° |
150°/120° |
150°/120° |
150°/120° |
150°/120° |
150°/120° |
140°/120° |
140°/120° |
| Коэффициент контрастности |
≥5,000:1 |
≥6,000:1 |
≥6,000:1 |
≥6,000:1 |
≥5,000:1 |
≥5,000:1 |
≥5,000:1 |
≥5,000:1 |
≥5,000:1 |
≥5,000:1 |
| Напряжение питания модуля DC (V) |
R: 2.8 / GB: 3.8 |
5 |
| Модуль Максимальный ток постоянного тока (A) |
3.8 |
3.2 |
2.8 |
2.8 |
2.8 |
2.8 |
2.6 |
2.5 |
2.8 |
2.6 |
| Максимальная потребляемая мощность модуля (W/pc) |
14 |
16 |
14 |
14 |
14 |
14 |
13 |
12.5 |
14 |
13 |
| Входное напряжение |
AC220V |
| Пиковая потребляемая мощность (W/m²) |
490 |
560 |
490 |
490 |
490 |
490 |
460 |
440 |
490 |
460 |
| Средняя потребляемая мощность (W/m²) |
140 |
160 |
140 |
140 |
140 |
140 |
130 |
125 |
140 |
130 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 40 ℃, 20% ~ 75% RH |
| |
|
|
|
|
|
|
|
|
|
|
| SF-B Series: 256×128 |
|
|
| Товары |
SFB2 |
SFB4 |
| Шаг пикселя (mm) |
2 |
4 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1515 |
SMD2020 |
| Плотность пикселей (pixels/m²) |
250,000 |
62,500 |
| Размер модуля (mm) |
256×128×8.6 |
| Разрешение модуля (W×H) |
128×64 |
64×32 |
| Режим сканирования |
1/32 |
1/16 |
| Стандартная ИС постоянного тока |
PWM |
Dual-Buffer |
| Частота обновления (Hz) |
3,840 |
1,920 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
12–13 |
12 |
| Минимальный диаметр сборки (mm) |
652 |
326 |
| Минимальная дуга изгиба |
≥158° |
≥135° |
| Тип сигнального интерфейса |
HUB75 (вход и выход) |
| Материал задней крышки модуля |
Мягкая силиконовая задняя панель |
| Вес модуля (g/pc) |
225 |
195 |
| Плоскостность (mm) |
≤0.5 |
| Установка / обслуживание |
Передние и задние |
| Яркость (nits) |
750–800 |
750–800 |
| Цветовая температура (K) |
10,000–12,000 (adjustable) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
150°/120° |
140°/120° |
| Коэффициент контрастности |
≥5,000:1 |
| Напряжение питания модуля DC (V) |
5 |
| Модуль Максимальный ток постоянного тока (A) |
2.8 |
| Максимальная потребляемая мощность модуля (W/pc) |
14 |
| Входное напряжение |
AC220V |
| Пиковая потребляемая мощность (W/m²) |
490 |
| Средняя потребляемая мощность (W/m²) |
140 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 40 ℃, 20% ~ 75% RH |
| SF-C Series: 320×160 |
|
|
|
|
|
|
|
|
|
| Товары |
SFC125 |
SFC129 |
SFC153 |
SFC156 |
SFC186 |
SFC2 |
SFC2.5 |
SFC3 |
SFC4 |
| Шаг пикселя (mm) |
1.25 |
1.29 |
1.538 |
1.568 |
1.86 |
2 |
2.5 |
3 |
4 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1010 Top |
SMD1010 Chip |
SMD1212 |
SMD1212 |
SMD1515 |
SMD1515 |
SMD1515 |
SMD1515 |
SMD2020 |
| Плотность пикселей (pixels/m²) |
640,000 |
600,625 |
422,500 |
406,406 |
288,906 |
250,000 |
160,000 |
105,625 |
62,500 |
| Размер модуля (mm) |
320×160×8.6 |
| Разрешение модуля (W×H) |
256×128 |
248×124 |
208×104 |
204×102 |
172×86 |
160×80 |
128×64 |
104×52 |
80×40 |
| Режим сканирования |
1/64 |
1/62 |
1/52 |
1/51 |
1/43 |
1/40 |
1/32 |
1/26 |
1/20 |
| Стандартная ИС постоянного тока |
PWM |
PWM |
PWM |
PWM |
PWM |
PWM |
Dual-Buffer or PWM |
Dual-Buffer |
Dual-Buffer |
| Частота обновления (Hz) |
3,840 |
3,840 |
3,840 |
3,840 |
3,840 |
3,840 |
1,920–3,840 |
1,920 |
1,920 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
13–14 |
12–13 |
12 |
| Минимальный диаметр сборки (mm) |
1,222 |
1,222 |
1,019 |
815 |
611 |
611 |
407 |
407 |
407 |
| Минимальная дуга изгиба |
≥165° |
≥165° |
≥162° |
≥158° |
≥150° |
≥150° |
≥135° |
≥135° |
≥135° |
| Тип сигнального интерфейса |
HUB75 (некаскадный) |
HUB75 (вход и выход) |
| Материал задней крышки модуля |
Мягкая силиконовая задняя панель |
| Вес модуля (g/pc) |
330 |
400 |
340 |
340 |
340 |
340 |
290 |
290 |
280 |
| Плоскостность (mm) |
≤0.3 |
≤0.5 |
| Установка / обслуживание |
Передние и задние |
| Яркость (nits) |
600–650 |
600–650 |
600–650 |
600–650 |
700–750 |
700–750 |
700–750 |
650–750 |
700–750 |
| Цветовая температура (K) |
10,000–12,000 (adjustable) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
140°/120° |
160°/130° |
150°/120° |
140°/120° |
| Коэффициент контрастности |
≥6,000:1 |
≥6,000:1 |
≥6,000:1 |
≥6,000:1 |
≥5,000:1 |
≥6,000:1 |
≥6,000:1 |
≥6,000:1 |
≥5,000:1 |
| Напряжение питания модуля DC (V) |
5 |
| Модуль Максимальный ток постоянного тока (A) |
5 |
5 |
4.5 |
4.5 |
4.4 |
4.6 |
4.2 |
4.2 |
3.6 |
| Максимальная потребляемая мощность модуля (W/pc) |
30 |
30 |
22.5 |
22.5 |
22 |
23 |
21 |
21 |
18 |
| Входное напряжение |
AC220V |
| Пиковая потребляемая мощность (W/m²) |
600 |
600 |
440 |
440 |
430 |
450 |
410 |
410 |
360 |
| Средняя потребляемая мощность (W/m²) |
170 |
170 |
125 |
125 |
123 |
128 |
118 |
118 |
103 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 40 ℃, 20% ~ 75% RH |
| SF-D Series: 300×168.75 |
|
|
|
|
| Товары |
SFD12 |
SFD15 |
SFD18 |
SFD23 |
| Шаг пикселя (mm) |
1.2 |
1.5 |
1.8 |
2.3 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1010 Chip |
SMD1212 |
SMD1212 |
SMD1515 |
| Плотность пикселей (pixels/m²) |
640,000 |
409,600 |
284,440 |
182,041 |
| Размер модуля (mm) |
320×168.75×7.5 |
| Разрешение модуля (W×H) |
240×135 |
192×108 |
160×90 |
128×72 |
| Режим сканирования |
1/45 |
1/54 |
1/45 |
1/36 |
| Стандартная ИС постоянного тока |
PWM |
| Частота обновления (Hz) |
3,840 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
13–14 |
12–13 |
| Минимальный диаметр сборки (mm) |
1,146 |
955 |
764 |
573 |
| Минимальная дуга изгиба |
≥165° |
≥162° |
≥158° |
≥150° |
| Тип сигнального интерфейса |
HUB320 (некаскадный) |
HUB75 (некаскадный) |
| Материал задней крышки модуля |
Мягкая силиконовая задняя панель |
| Вес модуля (g/pc) |
280 |
280 |
290 |
250 |
| Плоскостность (mm) |
≤0.3 |
≤0.5 |
| Установка / обслуживание |
Передние и задние |
| Яркость (nits) |
600–650 |
700–750 |
| Цветовая температура (K) |
10,000-12,000 (регулируемый) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
160°/130° |
150°/120° |
| Коэффициент контрастности |
≥6,000:1 |
≥5,000:1 |
| Напряжение питания модуля DC (V) |
5 |
| Модуль Максимальный ток постоянного тока (A) |
4.5 |
4.2 |
4 |
4 |
| Максимальная потребляемая мощность модуля (W/pc) |
22.5 |
21 |
20 |
20 |
| Входное напряжение |
AC220V |
| Пиковая потребляемая мощность (W/m²) |
450 |
420 |
400 |
400 |
| Средняя потребляемая мощность (W/m²) |
128 |
120 |
115 |
115 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 40 ℃, 20% ~ 75% RH |
| SF-E Series: 250×250 |
|
|
|
| Товары |
SFE15 |
SFE19 |
SFE26 |
| Шаг пикселя (mm) |
1.5625 |
1.953 |
2.604 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1212 |
SMD1515 |
SMD1515 |
| Плотность пикселей (pixels/m²) |
409,600 |
262,144 |
147,456 |
| Размер модуля (mm) |
250×250×11.2 |
| Разрешение модуля (W×H) |
160×160 |
128×128 |
96×96 |
| Режим сканирования |
1/40 |
1/32 |
1/32 |
| Стандартная ИС постоянного тока |
PWM |
| Частота обновления (Hz) |
3,840 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
13–14 |
14 |
14 |
| Минимальный диаметр сборки (mm) |
1,592 |
1,273 |
1,273 |
| Изгибная дуга |
171° |
≥169° |
≥169° |
| Тип сигнального интерфейса |
HUB75 (некаскадный) |
| Материал задней крышки модуля |
Пластиковая задняя панель |
| Вес модуля (g/pc) |
480 |
500±10 |
450±10 |
| Плоскостность (mm) |
≤0.3 |
| Уровень защиты (IP) |
IP10 |
| Установка / обслуживание |
Спереди |
Передняя установка / Переднее и заднее обслуживание |
Передние и задние |
| Яркость (nits) |
650–700 |
700–750 |
650–700 |
| Цветовая температура (K) |
10,000-12,000 (регулируемый) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
150°/120° |
| Коэффициент контрастности |
≥5,000:1 |
| Напряжение питания модуля DC (V) |
5 |
| Модуль Максимальный ток постоянного тока (A) |
6 |
6.2 |
6 |
| Максимальная потребляемая мощность модуля (W/pc) |
30 |
31 |
30 |
| Входное напряжение |
AC220V |
| Пиковая потребляемая мощность (W/m²) |
480 |
500 |
490 |
| Средняя потребляемая мощность (W/m²) |
140 |
143 |
140 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 50 ℃, 20% ~ 90% RH |
-10 ℃ ~ 40 ℃, 20% ~ 75% RH |
| SF-AC Series: 480×320 |
|
| Товары |
SFAC25 |
| Шаг пикселя (mm) |
2.5 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1515 |
| Плотность пикселей (pixels/m²) |
160,000 |
| Размер модуля (mm) |
480×320×5.8 |
| Разрешение модуля (W×H) |
192×128 |
| Режим сканирования |
1/32 |
| Стандартная ИС постоянного тока |
PWM |
| Частота обновления (Hz) |
3840 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
14–15 |
| Минимальный диаметр сборки (mm) |
1,222 |
| Изгибная дуга |
≥158° |
| Тип сигнального интерфейса |
Жесткое соединение |
| Материал задней крышки модуля |
Мягкая силиконовая задняя панель |
| Вес модуля (kg/pc) |
1.5 |
| Плоскостность (mm) |
≤0.3 |
| Уровень защиты (IP) |
Back: IP20 |
| Установка / обслуживание |
Передняя установка / Переднее и заднее обслуживание |
| Яркость (nits) |
600 |
| Цветовая температура (K) |
10,000-12,000 (регулируемый) |
| Координаты |
X: 0.2500 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
150°/120° |
| Коэффициент контрастности |
6,000:1 |
| Напряжение питания модуля DC (V) |
4.2 |
| Модуль Максимальный ток постоянного тока (A) |
14 |
| Максимальная потребляемая мощность модуля (W/pc) |
65 |
| Входное напряжение |
AC100V–AC240V |
| Пиковая потребляемая мощность (W/m²) |
440 |
| Средняя потребляемая мощность (W/m²) |
125 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 40 ℃, 20% ~ 80% RH |
| Функция FLASH |
Дополнительно |
| SF-CA Series: 480×160 |
|
| Товары |
SFCA4 |
| Шаг пикселя (mm) |
4 |
| Пиксельная композиция |
1R1G1B |
| Тип светодиода |
SMD1921 |
| Плотность пикселей (pixels/m²) |
625,000 |
| Размер модуля (mm) |
480×160×10.8 |
| Разрешение модуля (W×H) |
120×40 |
| Режим сканирования |
1/10 |
| Стандартная ИС постоянного тока |
PWM |
| Частота обновления (Hz) |
≥3840 |
| Частота кадров (Hz) |
60 |
| Градации серого (bit) |
15 |
| Минимальный диаметр сборки (mm) |
917 |
| Изгибная дуга |
≥150° |
| Тип сигнального интерфейса |
HUB75 |
| Материал задней крышки модуля |
PC+GF |
| Вес модуля (g/pc) |
560 |
| Плоскостность (mm) |
≤0.4 |
| Уровень защиты (IP) |
IP65 |
| Установка / обслуживание |
Передняя установка / Переднее и заднее обслуживание |
| Яркость (nits) |
4,500 |
| Цветовая температура (K) |
9,000-9,500 (регулируемый) |
| Координаты |
X: 0.2800 ±0.01, Y: 0.3000 ±0.01 |
| Угол обзора (H/V) |
140°/120° |
| Коэффициент контрастности |
3,000:1 |
| Напряжение питания модуля DC (V) |
4.2–5 |
| Модуль Максимальный ток постоянного тока (A) |
10 |
| Максимальная потребляемая мощность модуля (W/pc) |
50 |
| Входное напряжение |
AC100V–AC240V |
| Пиковая потребляемая мощность (W/m²) |
670 |
| Средняя потребляемая мощность (W/m²) |
190 |
| Продолжительность жизни (h) |
100,000 |
| Операционная среда |
-20 ℃ ~ 50 ℃, 20% ~ 90% RH |
