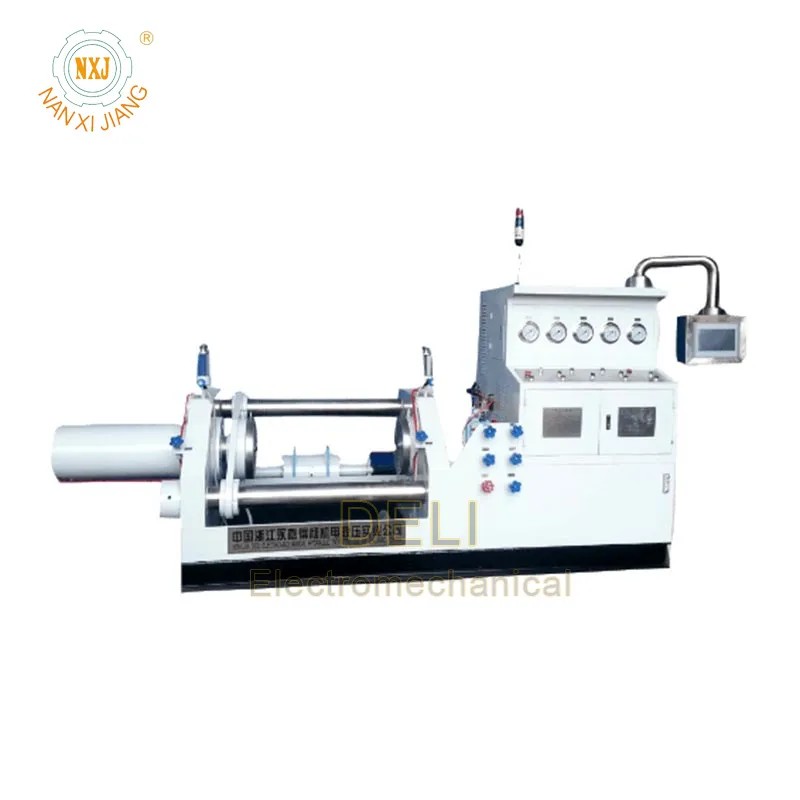

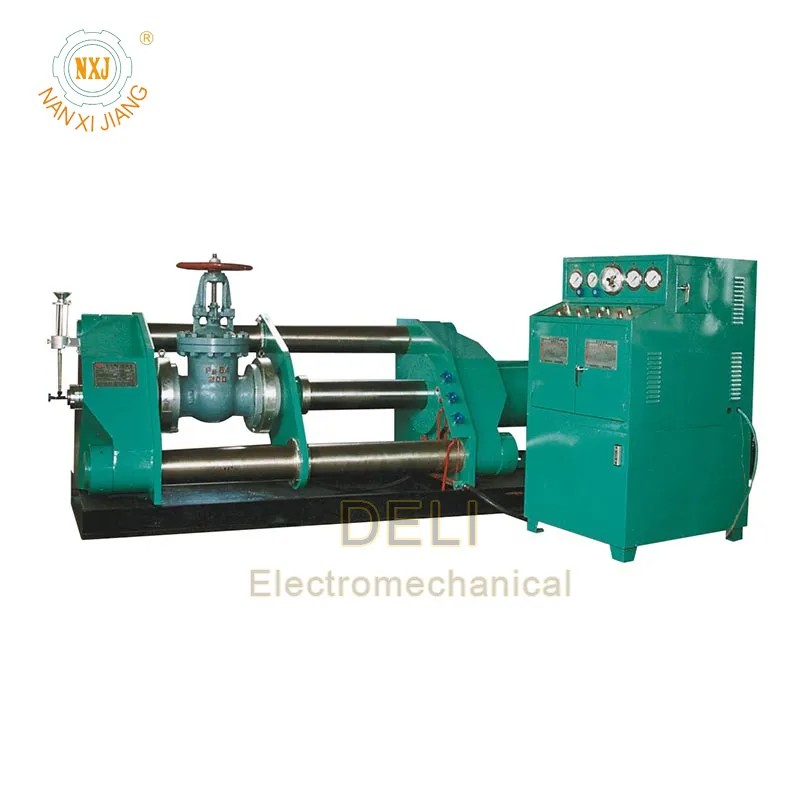

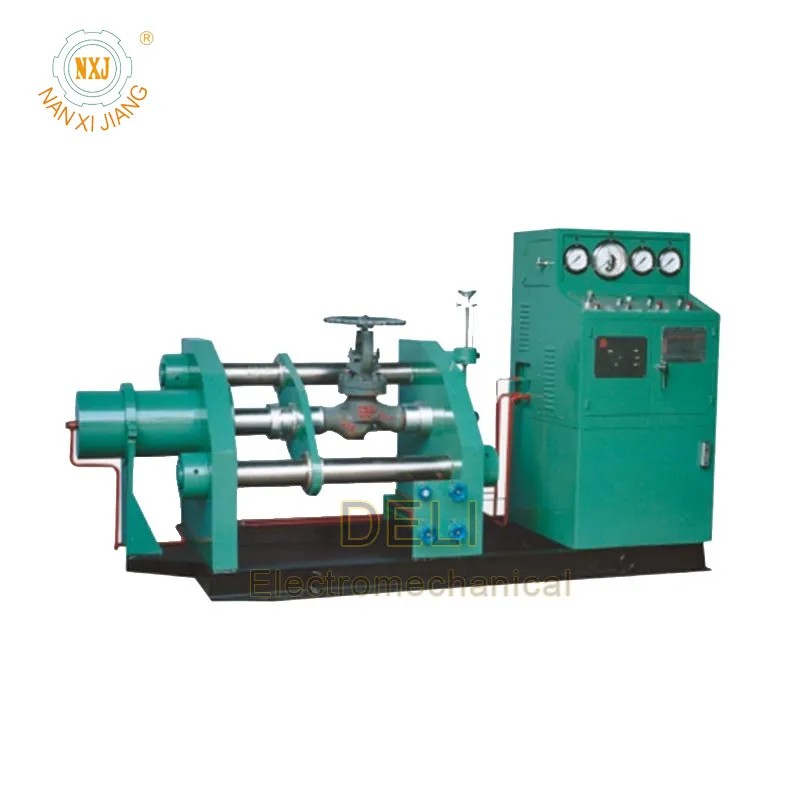

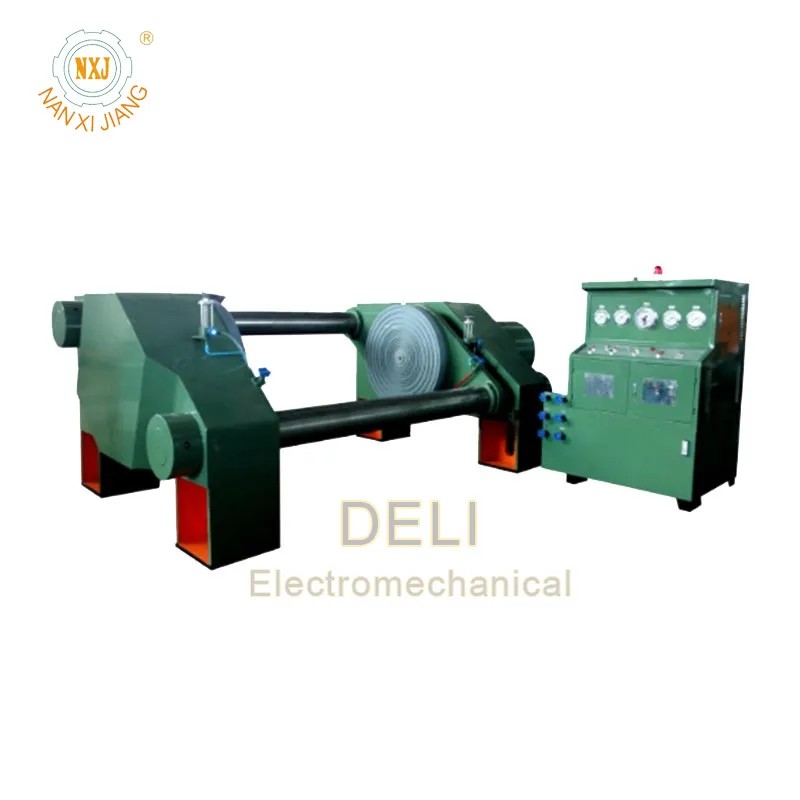

Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D
Гидравлический стенд для испытания клапанов серии YFS-D

Гидравлический стенд для испытания клапанов серии YFS-D

Параметры продукта

  • Послепродажное обслуживание:

    Предоставлять

Подробнее Связаться с магазином
Промышленная Компания Юнцзя Дэли Электромеханика и Гидравлика
(В ООО «Юнцзя Куоцаншан Гранит») Деревня Шаньцан, Улица Дунчэн, Уезд Юнцзя, Город Вэньчжоу, Провинция Чжэцзян, Китай
Описание продукта
Информация о компании
Основная информация
Модель
Серия YFS-D
Диапазон испытаний
DN15-1800 (1/2″-72″)
Испытательная среда
Вода, воздух или масло
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Краткое описание

Гидравлические стенды для испытания клапанов серии YFS-D специально разработаны и предназначены для испытаний как сварных, так и фланцевых клапанов (шаровых, задвижек, запорных и обратных клапанов и т. д.) различных номинальных размеров и давлений.

Машины данной серии отличаются широкой областью применения. Они оснащены специальными уплотнительными плитами и детекторами утечек и могут проводить испытания на прочность корпуса и герметичность сварных клапанов. Кроме того, они также могут использоваться для испытаний фланцевых, муфтовых сварных и резьбовых клапанов. Метод и процесс испытаний на стендах полностью соответствуют требованиям следующих стандартов: GB/T13927-2008 «Гидравлические испытания промышленных клапанов», JB/T9092-99 «Контроль и испытания клапанов», а также международным стандартам API598, 6A, 6D и др.

Для испытаний клапанов большого размера, высокого или сверхвысокого давления машины могут быть специально спроектированы и изготовлены в соответствии с особыми требованиями заказчика. Машины данной серии, которые мы можем разработать и изготовить, способны испытывать шаровые клапаны диаметром до 72" (DN1800), класса давления Class600 (10,0 МПа). Максимальное испытательное давление водой может достигать 210 МПа (30450 фунтов на кв. дюйм).

Кроме того, по специальному запросу заказчика машины могут быть дополнительно оснащены системой управления на базе программируемых логических контроллеров (ПЛК), а также компьютерной системой сбора, хранения, поиска данных испытаний давлением клапанов и печати отчётов с графиками зависимости давления от времени. Также по специальному запросу заказчика машины могут быть укомплектованы электрической талью (максимальная грузоподъёмность: 500 кг) для загрузки малогабаритных клапанов, подлежащих испытанию, — особенно для заказчиков, не имеющих кранового оборудования в цеху, или при использовании машин для испытаний клапанов непосредственно на объекте проекта.

Гидравлический стенд для испытания клапанов серии YFS-D (4)
Гидравлический стенд для испытания клапанов серии YFS-D (2)

Технические параметры

Модель&



Технические характеристики

 Тип Диапазон испытаний Расстояние между двумя рабочими пластинами (мм) Диаметр масляного цилиндра (мм) Макс.Зажимное усилие (тон) Двигатель масляного насоса Габаритные размеры (Д×Ш×В)
YFS-D50 Унитарный DN15-50 100-500 φ 80 20 2.2кВт 900×2000×1600
YFS-D100 Унитарный DN25-100 150-650 φ 160 60 2.2кВт 1000×2600×1600
YFS-D200 Унитарный DN50-200 230-800 φ 200 100 3.0кВт 1100×2800×1600
YFS-D300 Унитарный DN80-300 250-900 φ 250 150 3.0кВт 1200×3100×1600
YFS-D400 Отдельно DN150-400 320-1000 φ 320 230 5.5кВт 2500×3600×1700
YFS-D500 Отдельно DN200-500 380-1200 φ 380 320 5.5кВт 2600×3800×1700
YFS-D600 Отдельно DN250-600 430-1400 φ 420 400 5.5кВт 2700×4000×1700
YFS-D800 Отдельно DN300-800 480-1700 φ 500 550 5.5кВт 3000×4500×1700
YFS-D1000 Отдельно DN400-1000 800-2100 φ 800 1500 7.5кВт 6600×3200×1700
YFS-D1200 Отдельно DN500-1200 1200-2600 φ 1000 2300 11.0кВт 7800×3500×1900
YFS-D1400 Отдельно DN600-1400 1500-3000 φ 1200 3300 15.0кВт 8500×4100×2200



Таблица проверки давленияр



Модель YFS-D50

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
1/2″ DN15 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3/4″ DN20 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1″ DN25 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/4″ DN32 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/2″ DN40 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2″ DN50 ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D100

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
1″ DN25         ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/4 ″ DN32     ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/2″ DN40     ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2″ DN50 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
21/2″ DN65 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3 ″ DN80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4″ DN100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D200

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
2″ DN50             ● ● ● ● ● ● ● ● ● ● ● ●
21/2″ DN65         ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3″ DN80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4″ DN100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5″ DN125 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
6″ DN150 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
7″ DN175 ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D300

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
3″ DN80         ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4″ DN100     ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5″ DN125 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
6″ DN150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
7″ DN175 ● ● ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ● ● ●
10″ DN250 ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D400

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 g00   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
6″ DN150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
7″ DN175 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
10″ DN250 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D500

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
8″ DN200         ● ● ● ● ● ● ● ● ● ● ● ● ● ●
10″ DN250     ● ● ● ● ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D600

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
10″ DN250 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ● ● ●
24″ DN600 ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-D800

Номинальный диаметр Номинальное давление МПа/класс
2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0 42.0
150 300 400 600 900   1500   2500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
12″ DN300     ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350     ● ● ● ● ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ● ● ● ● ●
24″ DN600 ● ● ● ● ● ● ● ●
28″ DN700 ● ● ● ● ● ●
32″ DN800 ● ● ● ● ● ●
