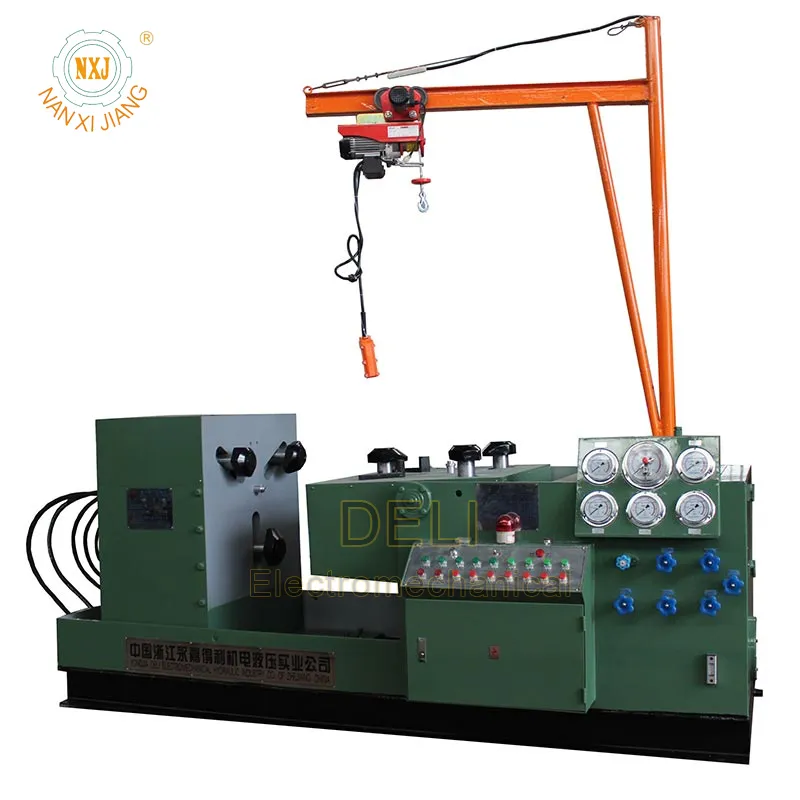

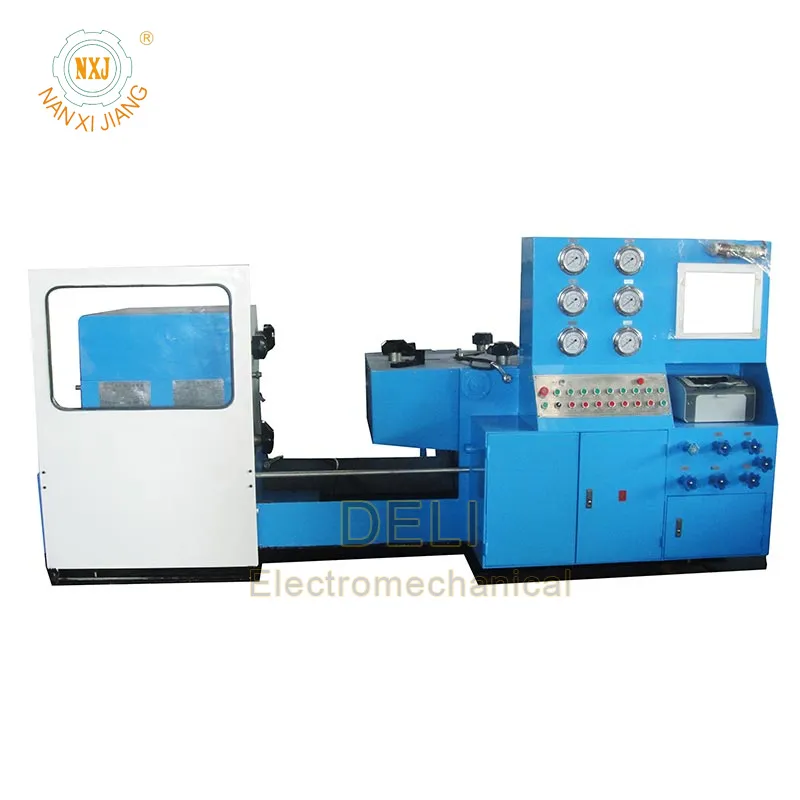

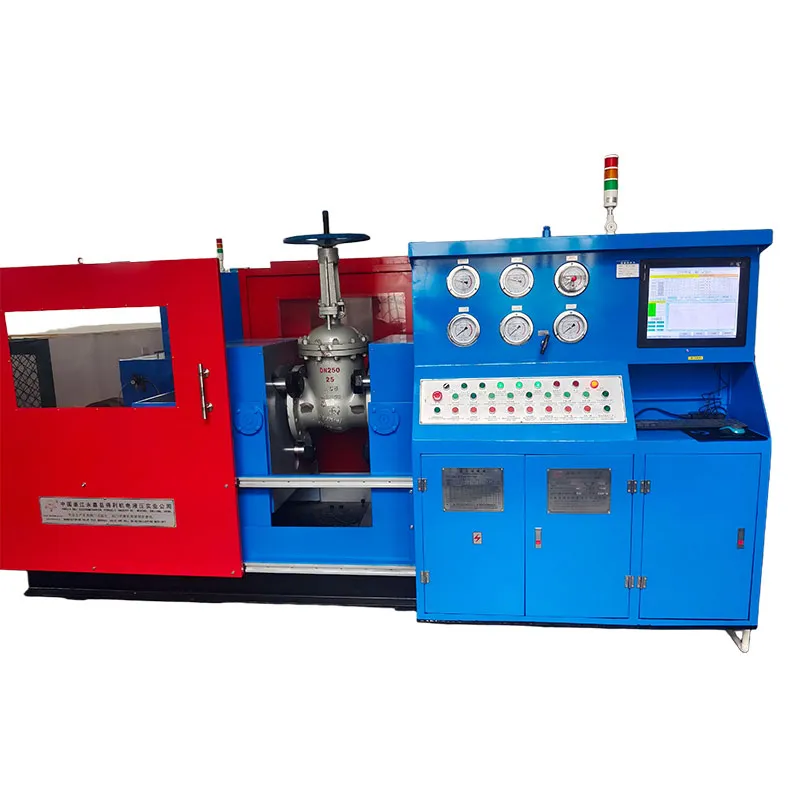

Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z
Гидравлический стенд для испытания клапанов серии YFS-Z

Гидравлический стенд для испытания клапанов серии YFS-Z

Параметры продукта

  • Послепродажное обслуживание:

    Предоставлять

Подробнее Связаться с магазином
Промышленная Компания Юнцзя Дэли Электромеханика и Гидравлика
(В ООО «Юнцзя Куоцаншан Гранит») Деревня Шаньцан, Улица Дунчэн, Уезд Юнцзя, Город Вэньчжоу, Провинция Чжэцзян, Китай
Описание продукта
Информация о компании
Основная информация
Модель
Серия YFS-Z
Диапазон испытаний
DN15-1000 (1/2"-40")
Испытательная среда
Вода, воздух или масло
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Краткое описание

Гидравлические стенды для испытания клапанов серии YFS-Z специально предназначены для тестирования различных фланцевых клапанов, таких как задвижки, шаровые краны, запорные клапаны, обратные клапаны и т. д. Стенды эффективно состоят из четырёх частей: механической системы, гидравлической системы, электрической системы и системы циркуляции испытательной среды. Весь процесс загрузки и зажима испытываемого клапана полностью управляется электрическими и гидравлическими компонентами. В качестве испытательной среды могут использоваться вода, воздух или масло. Максимальное испытательное давление корпуса с жидкостью (водой) составляет 48 МПа. Стенды данной серии обладают следующими характеристиками: рациональная и компактная конструкция, безупречная функциональность, стабильная и надёжная работа, высокая степень автоматизации, передовая технология и др.

Что особенно важно, стенды данной модели не оказывают внешнего силового воздействия на корпус клапана, поскольку зажимные губки захватывают непосредственно фланец клапана. Левая сторона стенда является подвижной, что позволяет не ограничиваться длиной между торцами испытываемого клапана. При испытании клапана необходимо загрузить испытываемый клапан, зажать фланцы с обеих сторон с достаточным усилием, запустить низконапорный водяной насос для заполнения клапана водой, затем включить высоконапорный водяной насос для повышения давления воды внутри клапана до необходимого испытательного давления для проверки корпуса, после чего проверить, соответствуют ли требованиям корпус клапана, крышка и средний фланец. Другая сторона стенда может быть повернута на 90 градусов для проведения испытания уплотнения с использованием воды или низконапорного воздуха (0,6–0,7 МПа). Способ и процесс испытаний на стендах полностью соответствуют требованиям следующих стандартов: GB/T13927-2008 «Гидравлические испытания промышленных клапанов», JB/T9092-99 «Контроль и испытания клапанов», а также международным стандартам API598, 6A, 6D и др.

Кроме того, машины могут быть специально дополнительно укомплектованы системой управления на базе программируемых логических контроллеров (ПЛК), а также компьютерной системой сбора, хранения, поиска данных испытаний давлением клапанов и печати отчётов с графиками зависимости давления от времени — по специальному запросу заказчика при необходимости. Также по специальному запросу заказчика машины могут быть оснащены электрической талью (максимальная грузоподъёмность: 500 кг) для загрузки клапанов малых размеров, подлежащих испытанию, — особенно для заказчиков, не имеющих кранового оборудования в цеху, или при использовании машин для испытаний клапанов непосредственно на объекте проекта.

Гидравлический стенд для испытания клапанов серии YFS-Z (5)
Гидравлический стенд для испытания клапанов серии YFS-Z (1)

Технические параметры

Модель&



Технические характеристики

 Тип Диапазон испытаний Расстояние между двумя рабочими пластинами (мм) Ход и диапазон подъема зажимной губки (мм) Диаметр и количество зажимных масляных цилиндров Макс. усилие зажима (т) Электромотор масляного насоса (6 полюсов) Габаритные размеры (Д×Ш×В)
YFS-Z100 Унитарный DN15-100 170-700 125×52 φ 80×3 30 2.2кВт 1080×2300×1050
YFS-Z200 Унитарный DN50-200 250-900 156×62 φ 100×3 50 2.2кВт 1240×2700×1230
YFS-Z300 Унитарный DN80-300 300-1150 200×75 φ 140×3 90 3.0кВт 1360×3050×1300
YFS-Z400 Унитарный DN150-400 400-1400 200×80 φ 160×3 120 3.0кВт 1580×3350×1400
YFS-Z500 Унитарный DN250-500 450-1500 225×95 φ 160×4 160 5.5кВт 1620×3750×1550
YFS-Z600 Унитарный DN300-600 450-1500 250×95 φ 200×4 250 5.5кВт 1700×3900×1650
YFS-Z800 Отдельно DN400-800 550-1650 320×105 φ 250×4 350 5.5кВт 2900×5000×1950
YFS-Z1000 Отдельно DN500-1000 650-1800 350×105 φ 220×6 450 5.5кВт 3100×5300×2000

Таблица проверки давления зажимного гидроцилиндра
Модель YFS-Z100

Номинальный диаметр Номинальное давление МПа/класс
1.6 2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0
  150 300 400 600 900   1500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
1/2″ DN15 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3/4″ DN20 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
1″ DN25 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/4″ DN32 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
11/2″ DN40 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2 ″ DN50 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
21/2″ DN65 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3 ″ DN80 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4″ DN100 ● ● ● ● ● ● ● ● ● ●

Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z200

Номинальный диаметр Номинальное давление МПа/класс
1.6 2.5 4.0 6.4 10.0 16.0 20.0 25.0 32.0
  150 300 400 600 900   1500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
2″ DN50 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
21/2 ″ DN65 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3″ DN80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4 ″ DN100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5″ DN125 ● ● ● ● ● ● ● ● ● ● ● ●
6″ DN150 ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность уплотнения;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность уплотнения = Номинальное давление клапана × 1,1.



Модель YFS-Z300

Номинальный диаметр Номинальное давление МПа/класс
1.6 2.5 4.0 6.4 10.0 160 20.0 250 320
  150 300 400 600 900   1500
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
3″ DN80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
4″ DN100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5″ 0N125 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
6″ DN150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ● ● ● ● ●
10″ DN250 ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z400

Номинальный диаметр Номинальное давление МПа/класс
1.0 1.6 2.5 4.0 6.4 10.0 16.0 20.0 25.0
    150 300 400 600 900
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
6″ DN150 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
8″ DN200 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
10″ DN250 ● ● ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z500

Номинальный диаметр Номинальное давление МПа/класс
1.0 1.6 2.5 4.0 6.4 10.0 16.0 20.0 25.0
    150 300 400 600 900
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
10″ DN250 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
12″ DN300 ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z600

Номинальный диаметр Номинальное давление МПа/класс
0.6 1.0 1.6 2.5 4.0 6.4 10.0 16.0 20.0
      150 300 400 600 900
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
12″ DN300 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
14″ DN350 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
16″ DN400 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ● ● ● ● ● ● ●
24″ DN600 ● ● ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z800

Номинальный диаметр Номинальное давление МПа/класс
0.6 1.0 1.6 2.5 4.0 6.4 10.0 16.0 20.0
      150 300 400 600 900
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
16″ DN400 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
18″ DN450 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
20″ DN500 ● ● ● ● ● ● ● ● ● ● ● ●
24″ DN600 ● ● ● ● ● ● ● ● ● ● ● ●
28″ DN700 ● ● ● ● ● ● ● ● ● ●
32″ DN800 ● ● ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.



Модель YFS-Z1000

Номинальный диаметр Номинальное давление МПа/класс
0.3 0.6 1.0 1.6 2.5 4.0 6.4 10.0 16.0
        150 300 400 600 900
Давление гидравлической станции
в мм PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS PN PS
20″ DN500 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
24″ DN600 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
28″ DN700 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
32″ DN800 ● ● ● ● ● ● ● ● ● ● ● ●
36″ DN900 ● ● ● ● ● ● ● ● ● ● ● ●
40″ DN1000 ● ● ● ● ● ● ● ● ● ●

Примечание:

PN — давление в гидроцилиндре при испытании на герметичность;

PS — давление в гидроцилиндре при испытании на прочность корпуса.

Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;

Испытательное давление на герметичность = Номинальное давление клапана × 1,1.

Гидравлический-стенд-для-испытания-клапанов-серии-YFS-Z-(6)
