Гидравлический стенд для испытания предохранительных клапанов серии YFS-A

Параметры продукта

Послепродажное обслуживание:

Предоставлять

Подробнее Связаться с магазином

Промышленная Компания Юнцзя Дэли Электромеханика и Гидравлика

(В ООО «Юнцзя Куоцаншан Гранит») Деревня Шаньцан, Улица Дунчэн, Уезд Юнцзя, Город Вэньчжоу, Провинция Чжэцзян, Китай

Описание продукта

Информация о компании

Основная информация

Модель

Серия YFS-A

Диапазон испытаний

DN15-300 (1/2″-12″)

Испытательная среда

Воздух или азот

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Краткое описание

Гидравлические стенды для испытания предохранительных клапанов серии YFS-A предназначены для проведения испытаний на давление срабатывания (открытия) и герметичность предохранительных клапанов. Стенды обладают стабильными характеристиками, полностью укомплектованы оборудованием и просты в управлении. Основное оборудование стенда включает газовый (воздушный) ресивер, прецизионные манометры, тонкий фильтр газа (воздуха), редукционный клапан газа (воздуха) и т. д. Кроме того, все трубопроводы и игольчатые клапаны стенда изготовлены из нержавеющей стали. Для испытаний предохранительных клапанов высокого давления стенд может быть оснащён газовым (воздушным) усилительным насосом, импортированным из США. С использованием данного насоса могут испытываться предохранительные клапаны номинальным давлением до 32,0 МПа. Стенд может быть специально спроектирован и изготовлен в соответствии с особыми требованиями заказчика. При этом меры защиты должны быть предусмотрены заказчиком самостоятельно.

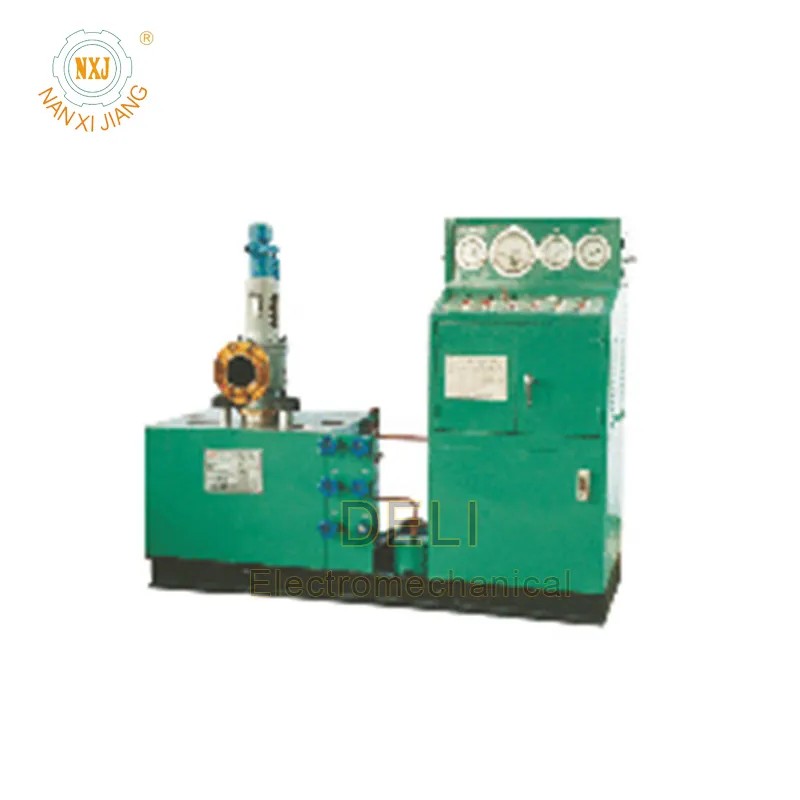

Гидравлический стенд для испытания предохранительных клапанов серии YFS-A (3)

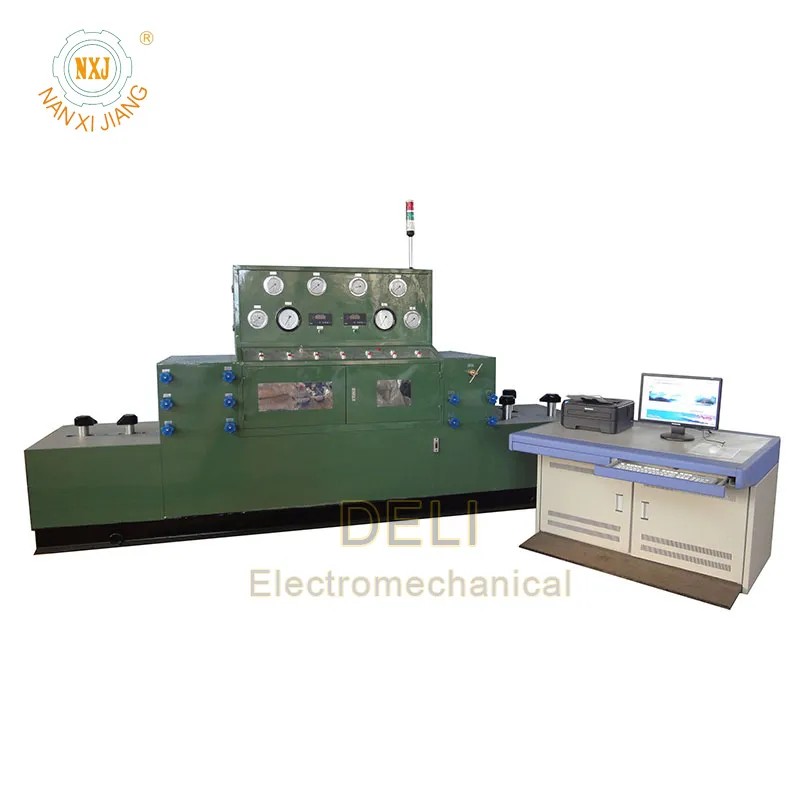

Гидравлический стенд для испытания предохранительных клапанов серии YFS-A (2)

Технические параметры

Модель и спецификация	Структура Тип	Диапазон тестирования	Диаметр и количество зажимных масляных цилиндров	Макс. давление газа (МПа)	Макс. усилие зажима (т)	Двигатель масляного насоса	Габаритные размеры (Г×Ш×В)
YFS-A100	Одиночка	DN15-100	φ 110×2	32.0	30	2.2кВт	700×2200×1600
YFS-A200	Одиночка	DN50-200	φ 100×3	20.0	50	2.2кВт	750×2300×1600
YFS-A300	Одиночка	DN60-300	φ 140×3	10.0	90	3.0кВт	850×2500×1600
YFS-A100/300	Комбинированный Тип	DN15-100 DN80-300	φ 110×2 φ 140×3	32.0 10.0	30 90	3.0кВт	850×3900×1700

Диапазоны испытания клапанов (таблицы проверки давления)

Модель YFS-A100

Номинальный диаметр		Номинальное давление МПа/класс
		1.6	2.5	4.0	6.4	10.0	16.0	20.0	25.0	32.0
			150	300	400	600	900		1500
		Давление гидравлической станции
в	мм	PN	PN	PN	PN	PN	PN	PN	PN	PN
1/2″	DN15	●	●	●	●	●	●	●	●	●
3/4″	DN20	●	●	●	●	●	●	●	●	●
1″	DN25	●	●	●	●	●	●	●	●	●
11/4″	DN32	●	●	●	●	●	●	●	●	●
11/2″	DN40	●	●	●	●	●	●	●	●	●
2	DN50	●	●	●	●	●	●	●	●	●
21/2″	DN65	●	●	●	●	●	●	●	●
3″	DN80	●	●	●	●	●	●	●
4″	DN100	●	●	●	●	●

Примечание: PN обозначает давление в гидроцилиндре при испытании предохранительного клапана на давление срабатывания (открытия).

Модель YFS-A200

Номинальный диаметр		Номинальное давление МПа/класс
		1.6	2.5	4.0	6.4	10.0	16.0	20.0	25.0	32.0
			150	300	400	600	900		1500
		Давление гидравлической станции
в	мм	PN	PN	PN	PN	PN	PN	PN	PN	PN
2″	DN50	●	●	●	●	●	●	●	●	●
21/2″	DN65	●	●	●	●	●	●	●	●	●
3″	DN80	●	●	●	●	●	●	●	●	●
4″	DN100	●	●	●	●	●	●	●	●
5″	DN125	●	●	●	●	●	●
6″	DN150	●	●	●	●	●
8″	DN200	●	●	●	●

Модель YFS-A300

Номинальный диаметр		Номинальное давление МПа/класс
		1.6	2.5	4.0	6.4	10.0	16.0	20.0	25.0	32.0
			150	300	400	600	900		1500
		Давление гидравлической станции
в	мм	PN	PN	PN	PN	PN	PN	PN	PN	PN
3″	DN80	●	●	●	●	●	●	●	●	●
4″	DN100	●	●	●	●	●	●	●	●	●
5″	DN125	●	●	●	●	●	●	●	●	●
6″	DN150	●	●	●	●	●	●	●	●
8″	DN200	●	●	●	●	●	●
10″	DN250	●	●	●	●	●
12″	DN300	●	●	●	●
