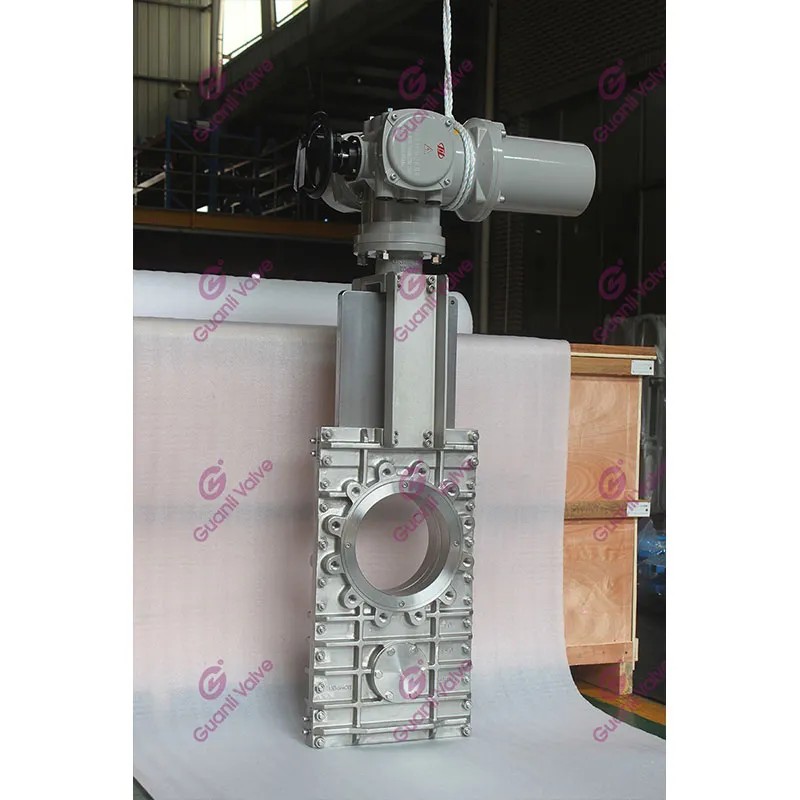

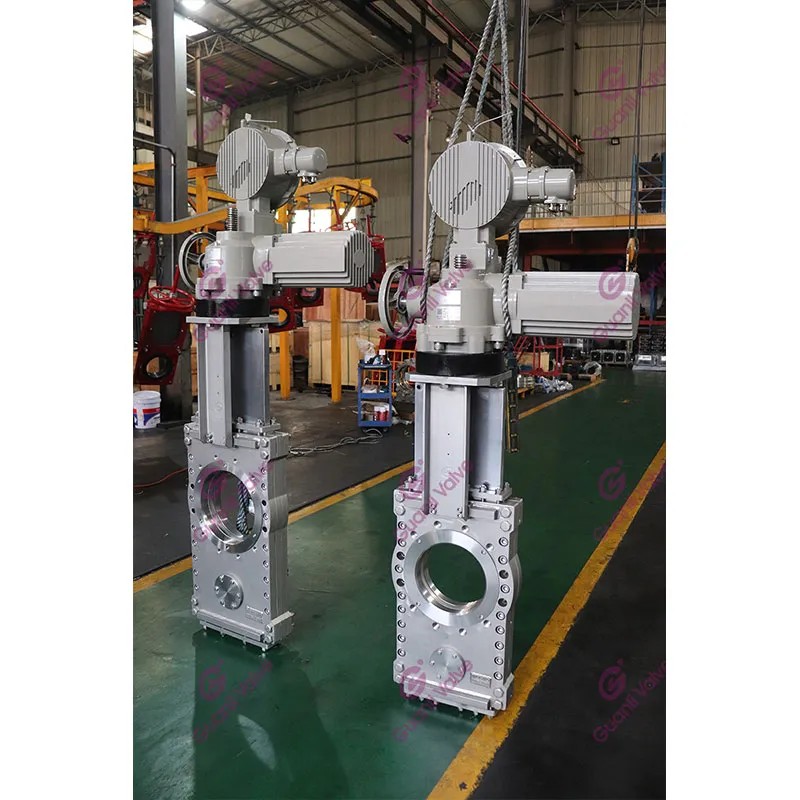

Гуаньли GKT Ножовые задвижки с проходным каналом

Двунаправленная конструкция, идеально подходящая для установок, работающих с крупными твердыми частицами, очень вязкими жидкостями, шламом и высококонцентрированными суспензиями (горнодобывающая промышленность, целлюлозно-бумажная промышленность, цементная промышленность и т. д.). Основная особенность заслонки заключается в том, что она проходит по всей длине корпуса. В середине каждой заслонки имеется круглый выход. Этот выход, совпадающий с выходом на корпусе клапана, обеспечивает максимальный прямой поток среды. Таким образом, находясь в открытом положении, клапан фактически становится частью трубопровода (что приводит к устранению мертвых зон).

Характеристики ножевого затвора с проходным каналом

Двунаправленный клапан типа «вафельный»

Нож проходит через зону уплотнения

Двухсекционный корпус

Круглый, полный проход: обеспечивает высокую пропускную способность при низких потерях нагрузки

Боковое уплотнение — уплотнение и опорное кольцо с обеих сторон

Сменные приводы (ручной колесо, электрический привод, пневматический привод)

Материал корпуса

Нержавеющая сталь, дуплексная нержавеющая сталь, 904L, HC276 и т. д.

Стандартное фланцевое соединение:

EN PN 10 и ANSI B16.5 (класс 150)

Испытание на герметичность

EN 12266-1 класс герметичности A для седла из ПТФЭ

Металлическое седло без контроля герметичности
