HA-2000 – Воздушно-пропановая сверхзвуковая система газопламенного напыления

Параметры продукта

Сделанный на заказ:

Да
Сертификация:

ISO9001 , ISO14001 , ISO45001
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Чжэнчжоу Лицзя Термического Напыления Оборудования

№ 2, Южный ряд, Электронный и электротехнический промышленный парк, улица Хуанъян, Зона развития высокотехнологичной промышленности Чжэнчжоу

Описание продукта

Информация о компании

Основная информация

Скорость пламени

≥2000 м/с

Температура пламени

1600 °C

Скорость напыления

макс. 20 кг/ч (WC)

Коэффициент осаждения

35%-55%

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

HA-2000 — это новая система высокоскоростного воздушно-топливного напыления (HVAF), разработанная компанией Чжэнчжоу Лицзя. В системе используется сжатый воздух и пропан в качестве топлива для создания высокоскоростного потока, который, воспламеняясь, нагревает порошковый материал. Частицы порошка разгоняются до скорости свыше 700 м/с и ударяются о подложку, формируя покрытие с чрезвычайно низким содержанием кислорода и исключительно высокой плотностью. Данный технологический процесс оказывает минимальное термическое воздействие на напыляемый материал, что позволяет получать покрытия с превосходной устойчивостью к износу и коррозии.

Разработанная нами система напыления HA-2000 представляет собой комплексное оборудование, созданное в результате глубоких исследований и разработок, проведенных группой инженеров нашей компании на основе внедрения, освоения и адаптации передовых международных технологий и оборудования.

Управление панелью оборудования полностью осуществляется через сенсорный экран. Система оснащена функциональными модулями, соответствующими международным стандартам, включая настройку технологических параметров и мониторинг процесса напыления. Все основные операции, информационные индикации и аварийные сигналы интегрированы в интерфейс, что делает оборудование исключительно удобным для пользователя, простым в эксплуатации и надежным в работе.

Основные преимущества системы HA-2000 заключаются в следующем

1. Сенсорное управление и полная автоматизация: Оборудование имеет полностью замкнутую систему автоматического управления. Все газы контролируются импортными датчиками давления и регуляторами, что позволяет в реальном времени отслеживать и автоматически поддерживать давление на заданном технологическом уровне.

2. Безопасность процесса: В качестве топлива используется пропан, а в качестве окислителя — воздух. Это делает данную систему одной из самых безопасных газовых установок на рынке.

3. Высокоскоростное напыление: Конструкция напылительной головки основана на принципе ракетного двигателя, что создает сверхзвуковое пламя со скоростью свыше 2000 м/с. Система обладает высокой мощностью и позволяет плавно регулировать параметры.

4. Высокое качество покрытия: Подача порошка осуществляется по центру оси факела. Данная инновационная методика обеспечивает оптимальное плавление порошка и его равномерное распределение в пламени, повышая эффективность напыления и качество покрытия.

5. Гибкость настроек: Система позволяет сохранять и вызывать технологические рецепты. Параметры можно добавлять, изменять и сохранять для последующего использования.

6. Надежная конструкция: Топливная система имеет полностью замкнутый контур, модульную конструкцию и управляется высокопроизводительным ПЛК, что обеспечивает безопасную и простую эксплуатацию.

7. Превосходные характеристики покрытия: Покрытия обладают высокой адгезией и чрезвычайно низкой пористостью ≤1% (в среднем около 0,5%), что соответствует передовым международным стандартам. Система отличается высокой производительностью — подача порошка достигает 20 кг/ч.

HA-2000 --Воздушно-пропановая-сверхзвуковая-система-газопламенного-напыления-zx-(9)

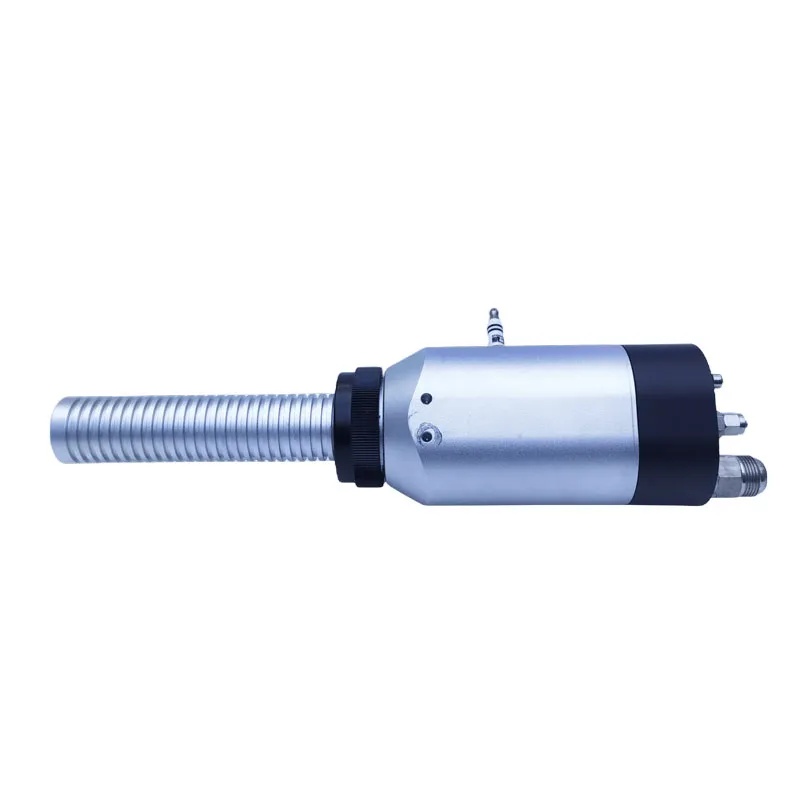

LA2 сверхзвуковая пламенная напылительная головка

LA2 сверхзвуковая пламенная напылительная головка (опционально) технические характеристики

Параметры:	Параметры
Скорость пламени	Скорость пламени: ≥2000 м/с
Температура пламени	Температура пламени: 1600 °C
Скорость напыления	Скорость напыления: макс. 20 кг/ч (WC)
Коэффициент осаждения	Коэффициент осаждения: 35%-55%
Скорость частиц порошка	Скорость частиц порошка: 700-1100 м/с
Пористость	Пористость: ≤0.5%
Адгезионная прочность покрытия	Адгезионная прочность покрытия: ≥70 МПа (WC)
Твердость покрытия	Твердость покрытия: до HV1100-1500
Гранулометрический состав порошка	Гранулометрический состав порошка: -30+5 мкм, -25+5 мкм
Габариты / Вес	Габариты / Вес: Φ93×380 мм, 6 кг

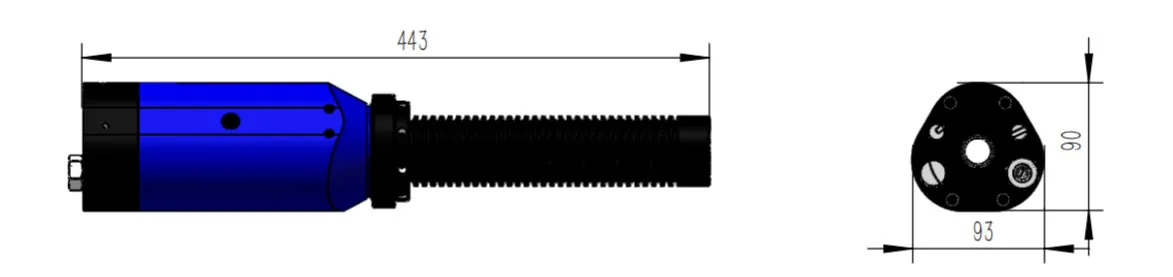

HA-2000 - Воздушно-пропановая сверхзвуковая система газопламенного напыления zx (8)

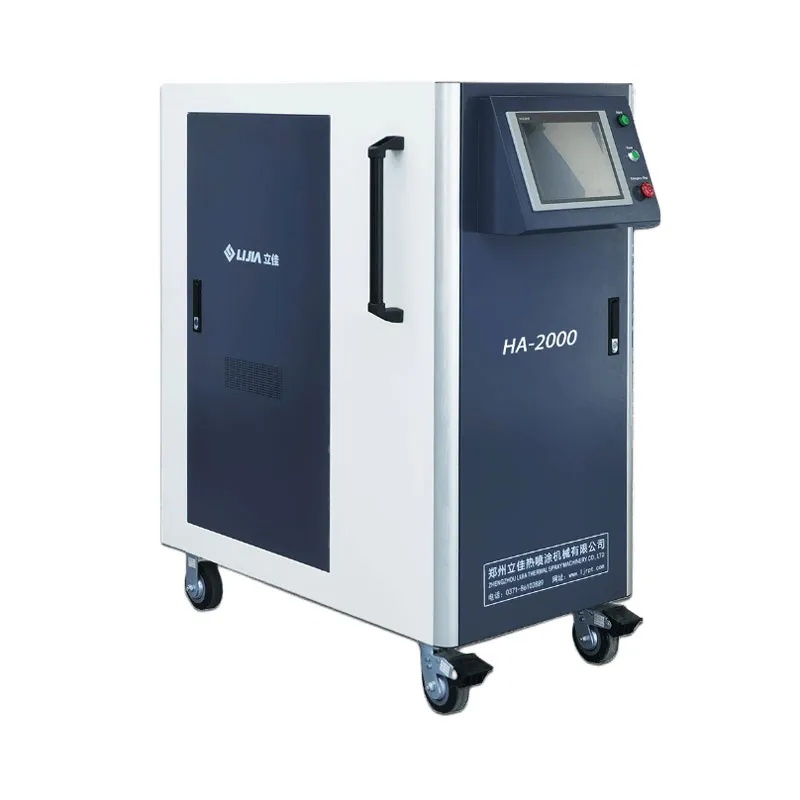

Главный шкаф управления (HA-2000)

Характеристики и технические параметры главного шкафа управления HA-2000

• Использование импортных комплектующих, полностью замкнутая система управления, управление на базе высокопроизводительного ПЛК Mitsubishi (Япония).

• Прочная конструкция, полный комплект импортных датчиков давления и электромагнитных клапанов (Европа/США), качество соответствует европейскому и американскому оборудованию.

• Сенсорное управление, интеллектуальная автоматическая работа.

• Технологические параметры четко отображаются на сенсорной панели.

• Автоматизация процесса напыления и мониторинг в реальном времени одним нажатием кнопки; многоуровневая система сигнализации немедленно реагирует на неисправности системы.

Параметры	Параметры
Входное питание	Входное питание: AC220В/2P/50Гц±5%
Входная мощность	Входная мощность: 15 кВт
Программное управление	Программное управление: Полностью замкнутое ПЛК-управление
Интерфейс управления	Интерфейс управления: 15-дюймовый сенсорный экран
Контроль расхода	Контроль расхода: Массовый расходомер + электрический регулирующий клапан
Давление пропана	Давление пропана: 0-200 PSI
Давление воздуха	Давление воздуха: 0-200 PSI
Давление транспортирующего газа	Давление транспортирующего газа: 1.1 МПа
Расход пропана	Расход пропана: 0-35 кг/ч
Расход воздуха	Расход воздуха: 300-600 м³/ч
Расход транспортирующего газа	Расход транспортирующего газа: 0-120 л/мин
Количество выходов контроля пропана	Количество выходов контроля пропана: 1 канал
Происхождение основных компонентов	Происхождение основных компонентов: США, Япония, Италия
Габариты / Вес	Габариты / Вес: 1100×750×1360 мм, 193 кг

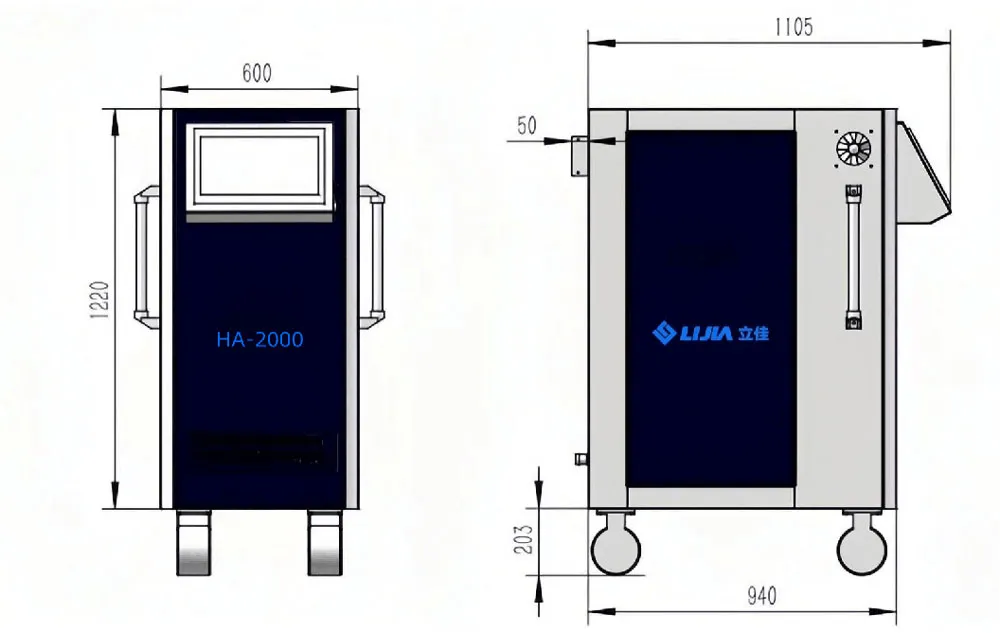

HA-2000 - Воздушно-пропановая сверхзвуковая система газопламенного напыления zx (7)

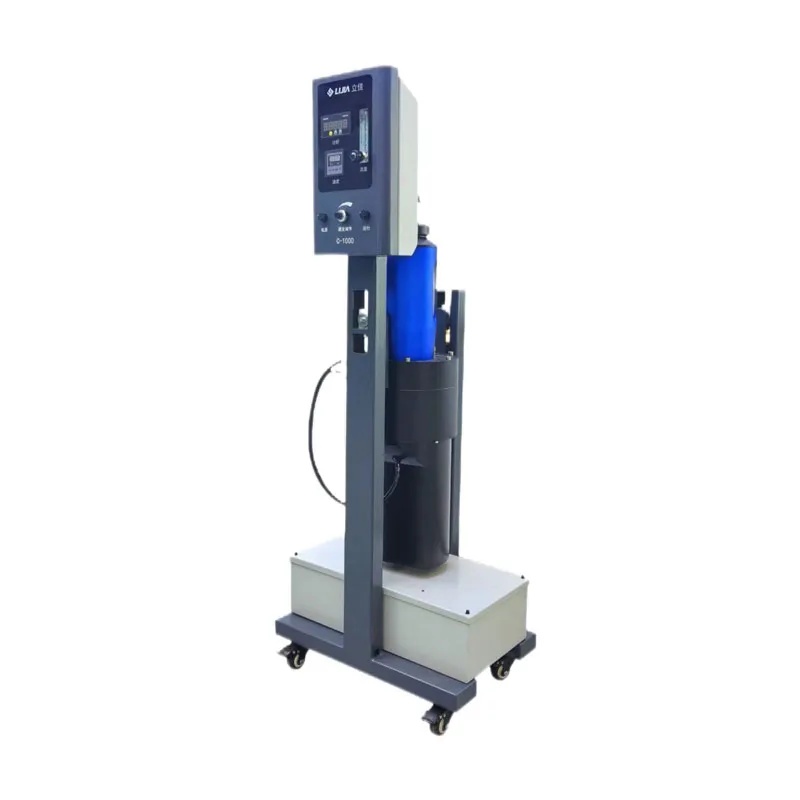

C-1100 податчик порошка для сверхзвукового пламенного напыления, основание 280 мм

Характеристики и технические параметры податчика порошка C-1100

Высокоточный механизм подачи порошка дискового типа с скребковым дозатором, обеспечивающий равномерную подачу материала.

Использует азот или аргон с низким расходом в качестве транспортирующего газа. Порошок поступает к выходному отверстию при вращении дозирующего диска и вместе с газом подается в горелку, что обеспечивает значительную экономию газа по сравнению с традиционными податчиками среднего/высокого давления.

Широкий диапазон гранулометрического состава порошков.

Конструкция с международно-патентованной системой наклона для легкой очистки: переворачивание бункера для высыпания порошка занимает 3 секунды.

Параметры	Параметры
Входное питание	Входное питание: AC220В/2P/50Гц±5%
Входная мощность	Входная мощность: 0.2 кВт
Способ подачи порошка	Способ подачи порошка: Планетарный дисковый тип
Способ очистки	Способ очистки: Опрокидывание бункера
Режим работы бункера	Режим работы бункера: Однобункерный
Функция самоочистки	Функция самоочистки: Имеется
Объем бункера	Объем бункера: 4 л
Транспортирующий газ	Транспортирующий газ: Азот или аргон
Давление транспортирующего газа	Давление транспортирующего газа: 0.5-1.2 МПа
Расход транспортирующего газа	Расход транспортирующего газа: 0-15 л/мин
Скорость подачи порошка	Скорость подачи порошка: 0-350 г/мин
Точность подачи порошка	Точность подачи порошка: ±2%
Размер частиц порошка	Размер частиц порошка: 5-150 мкм
Габариты / Вес	Габариты / Вес: 520×470×1260 мм, 55 кг/шт.

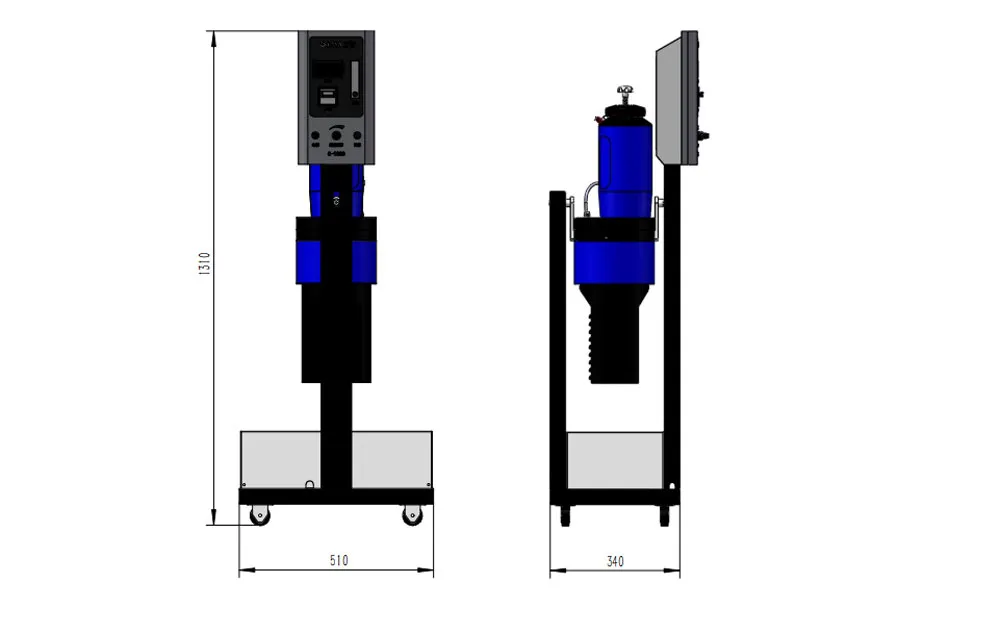

HA-2000 - Воздушно-пропановая сверхзвуковая система газопламенного напыления zx (5)

Система подачи пропана

Технические параметры системы подачи пропана Z50P

Параметры	Параметры
Входное питание	Входное питание: AC220В/2P/50Гц±5%
Входная мощность	Входная мощность: 6.5 кВт
Производительность газификации	Производительность газификации: макс. 50 кг/ч
Рабочее давление	Рабочее давление: 250 psig (17.2 бар)
Испытательное давление	Испытательное давление: 375 psig (25.9 бар)
Габариты / Вес	Габариты / Вес: 700×241×260 мм, 50 кг

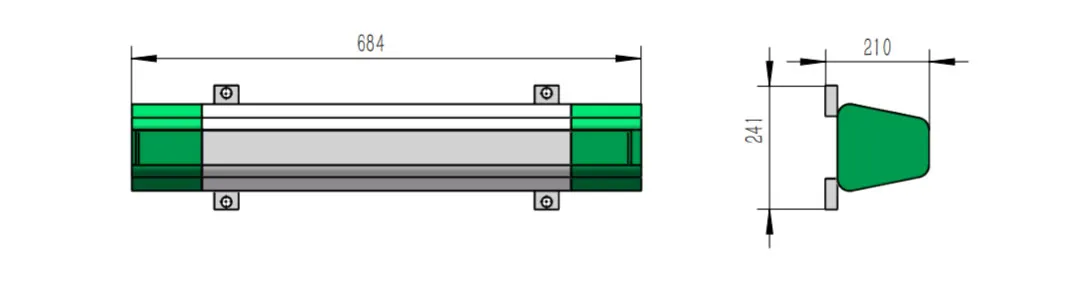

HA-2000 - Воздушно-пропановая сверхзвуковая система газопламенного напыления zx (6)
