HV-8000H – Сверхзвуковая система газопламенного напыления для внутренних отверстий

HV-8000H – Сверхзвуковая система газопламенного напыления для внутренних отверстий

Параметры продукта

Сделанный на заказ:

Да
Сертификация:

ISO9001 , ISO14001 , ISO45001
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Чжэнчжоу Лицзя Термического Напыления Оборудования

№ 2, Южный ряд, Электронный и электротехнический промышленный парк, улица Хуанъян, Зона развития высокотехнологичной промышленности Чжэнчжоу

Описание продукта

Информация о компании

Основная информация

Скорость факела

2000 м/с

Температура факела

3000 °C

Скорость частиц порошка

600-1100 м/с

Способ охлаждения

Водяное

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Разработанная нашей компанией система сверхзвукового газотермического напыления HV-8000H представляет собой новое решение в классе HVOF, использующее авиационный керосин в качестве топлива. Это одно из наиболее популярных в мире решений, работающих на керосине. С момента выхода на рынок оборудование неизменно получает высокие оценки клиентов и широко применяется на предприятиях термообработки по всему миру.

Базовый принцип работы HV-8000H заключается в следующем: окислитель (кислород) через форсунку тонко распыляет керосин, образуя горючую газовую смесь. Смесь поступает в камеру сгорания, где воспламеняется системой зажигания. Затем, проходя через сопло Лаваля, образует сверхзвуковой поток высокотемпературных газов высокого давления. Система подачи порошка вводит материал в поток из зоны низкого давления. Частицы нагреваются, ускоряются и напыляются на обрабатываемую поверхность, формируя высококачественное покрытие.

Система напыления HV-8000H была разработана на основе внедрения, освоения и адаптации передовых зарубежных технологий и обладает рядом значительных преимуществ по сравнению с другими системами HVOF.

Панель управления HV-8000H оснащена сенсорным экраном и включает 12 мощных функциональных модулей, соответствующих международным стандартам. Все основные операции, информационные индикаторы и аварийные сигналы интегрированы в интерфейс, что делает оборудование интуитивно понятным, простым в эксплуатации, надежным и стабильным.

Функции и характеристики системы HV-8000H обладают множеством преимуществ

Функции и характеристики системы HV-8000H обладают множеством преимуществ, которые главным образом проявляются в следующих десяти аспектах:

1. Сенсорное управление и полная автоматизация: Оборудование имеет полностью замкнутую систему автоматического управления. Расход газов контролируется масс-расходомерами, что позволяет в реальном времени отслеживать и автоматически поддерживать расход на заданном технологическом уровне.

2. Безопасность и гибкость: В качестве основного топлива используется керосин (с возможностью добавления водорода или азота для напыления в отверстиях), а в качестве окислителя – кислород, что обеспечивает высокий уровень безопасности. Режим может адаптироваться для специфических задач.

3. Высокоскоростное напыление: Конструкция напылительной головки основана на принципе ракетного двигателя, с максимальным давлением в камере сгорания до 150 PSI и скоростью потока свыше 2000 м/с. Система обладает высокой мощностью и позволяет плавно регулировать параметры.

4. Высокое качество покрытия: Применяется радиальная подача порошка. Данная инновационная методика обеспечивает оптимальное плавление порошка и его равномерное распределение в пламени, повышая эффективность напыления и качество покрытия.

5. Расширенная память рецептов: Система позволяет сохранять и вызывать до 8000 технологических рецептов. Параметры можно добавлять, изменять и сохранять для последующего использования.

6. Оптимизированная конструкция: Конструкция системы ориентирована на определенный температурный диапазон с приоритетом повышения скорости. Испытания подтверждают, что покрытия обладают высокой адгезией, плотностью и поверхностными напряжениями сжатия.

7. Надежная конструкция: Расход топлива реализован по полностью замкнутой схеме, используется модульная конструкция и управление высокопроизводительным ПЛК, что обеспечивает безопасную и простую эксплуатацию.

8. Высокая скорость частиц: Скорость частиц достигает 1100 м/с (от 3300 до 3900 футов/с), что значительно превышает показатели других систем HVOF.

9. Превосходные характеристики покрытия: Толщина напыляемого слоя превышает 10 мм (для покрытий с напряжением сжатия). Микротвёрдость превосходит обычные системы HVOF (например, микротвёрдость покрытия WC-Co, напыленного системой HV-80S, достигает 1450 HV, в то время как у других газовых HVOF систем этот показатель составляет 900-1100 HV).

10 .Выдающееся качество покрытия: Система HV-8000H обеспечивает превосходное качество покрытий, создаваемых методом HVOF под высоким давлением, с прочностью сцепления до 70 МПа.

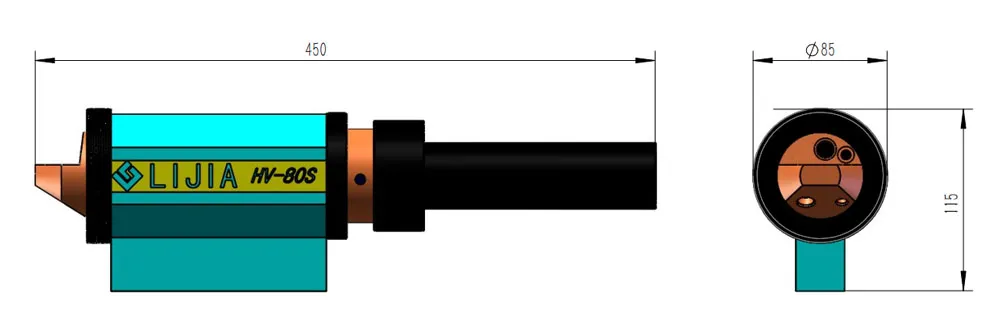

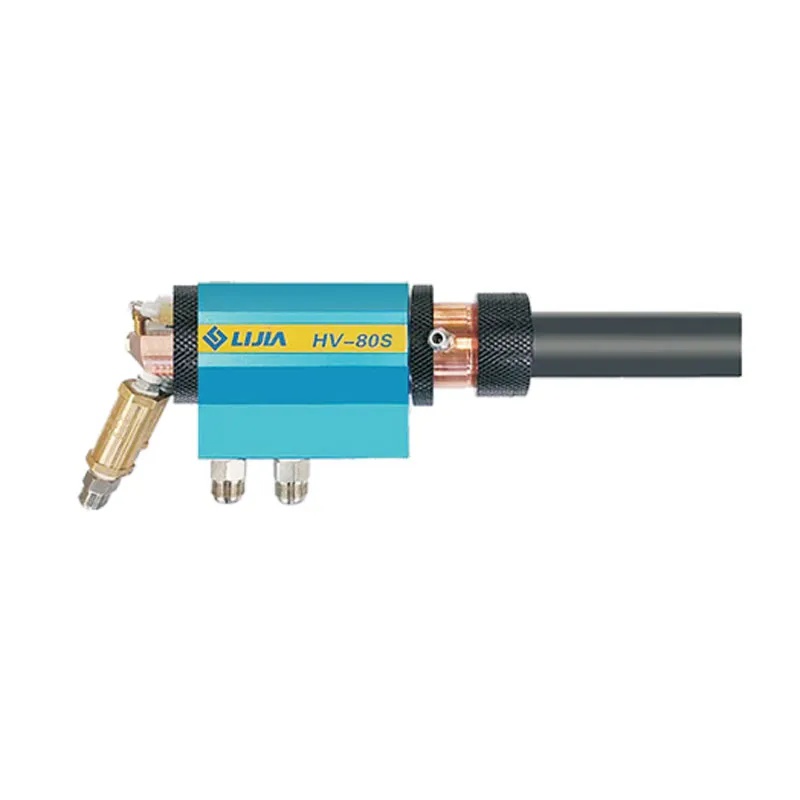

Технические характеристики для наружного сверхзвукового пламенного напыления

Характеристики и технические параметры керосиновой сверхзвуковой напылительной головки HV-80S

Патентованные форсунка и камера сгорания для керосина обеспечивают полное сгорание без образования нагара.

Стабильная скорость потока превышает показатели аналогов, создавая более мощное распыление.

Использует авиационный керосин и кислород, генерируя сверхзвуковой поток в 7 раз выше скорости звука через сопло Лаваля.

Уникальная двухканальная система водяного охлаждения позволяет работать 24 часа без перерыва.

Параметры:	Параметры:
Скорость факела	Скорость факела: 2000 м/с
Температура факела	Температура факела: 3000 °C
Скорость напыления	Скорость напыления: 0-9.6 кг/ч (карбид вольфрама)
Скорость частиц порошка	Скорость частиц порошка: 600-1100 м/с
Пористость	Пористость: ≤1%
Прочность сцепления покрытия	Прочность сцепления покрытия: ≥70 МПа
Диапазон размеров частиц напыляемого порошка	Диапазон размеров частиц напыляемого порошка: -30+5 мкм, -38+10 мкм, -45+15 мкм
Способ охлаждения	Способ охлаждения: Водяное
Расход охлаждающей воды	Расход охлаждающей воды: 2.3 м³/ч
Габариты и вес	Габариты и вес: 450×85×170 мм, 4.5 кг

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (10)

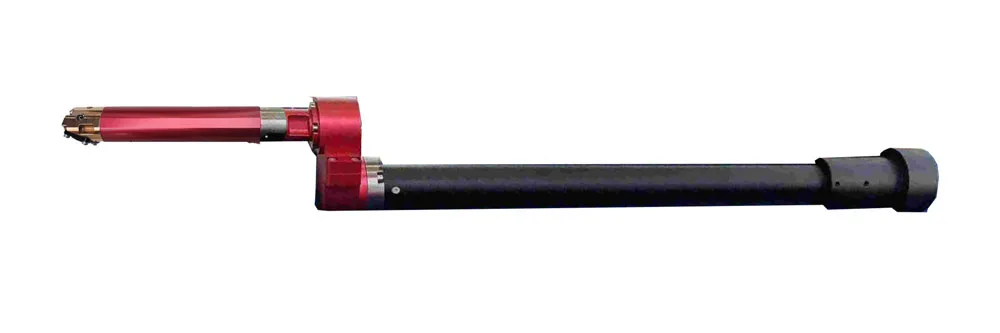

Технические характеристики керосиновой сверхзвуковой пламенной смещенной напылительной головки HV-80FP

	Параметры:	Параметры:
Керосиновая сверхзвуковая пламенная напылительная головка для внутренних поверхностей HV-80FP	Рекомендуемый диаметр наружного напыления	Рекомендуемый диаметр наружного напыления: 10-80 мм
	Длина ствола	Длина ствола: стандартная 300 мм (максимум 700 мм по заказу)
	Скорость факела	Скорость факела: 2000 м/с
	Температура факела	Температура факела: 3000 °C
	Скорость напыления	Скорость напыления: 1.2-1.8 кг/ч (карбид вольфрама)
	Пористость покрытия	Пористость покрытия: ≤1%
	Прочность сцепления покрытия	Прочность сцепления покрытия: >60 МПа
	Диапазон размеров напыляемого порошка	Диапазон размеров напыляемого порошка: 1-9 мкм, 3-17 мкм
	Способ охлаждения	Способ охлаждения: водяное
	Расход охлаждающей воды	Расход охлаждающей воды: 1.3 м³/ч

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (11)

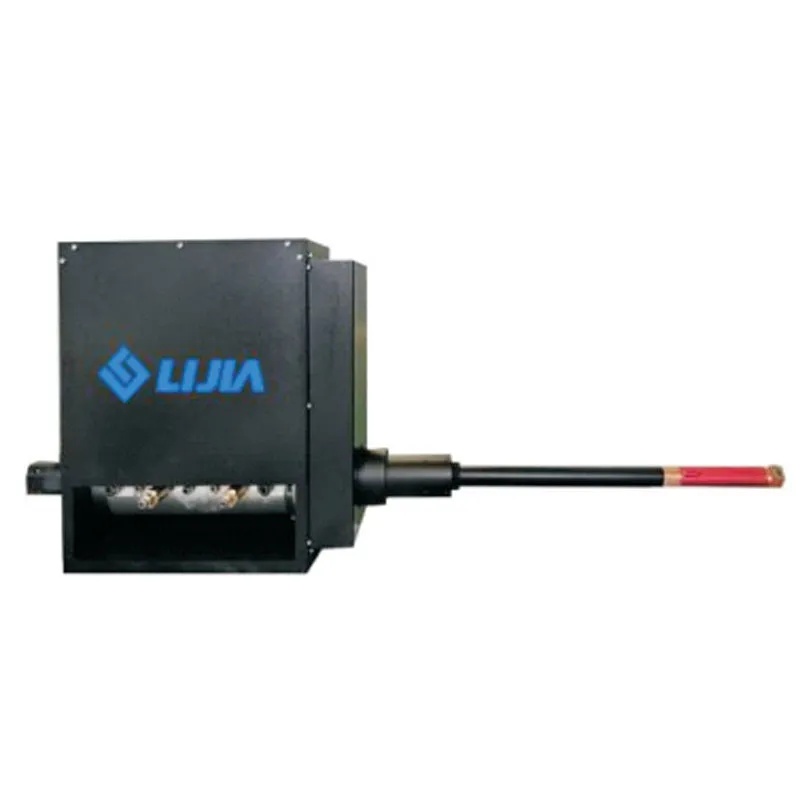

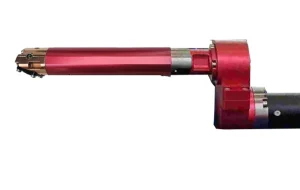

Сверхзвуковая пламенная напылительная головка для внутренних поверхностей

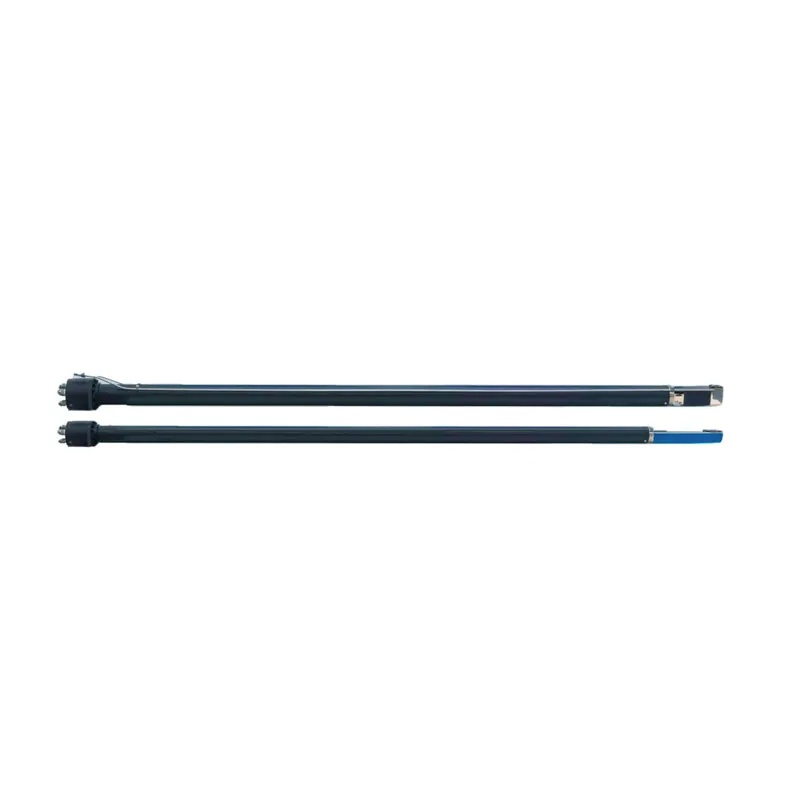

Удлинительные штанги для горелок серии EXT Технические характеристики керосиновой сверхзвуковой пламенной напылительной головки для внутренних поверхностей HV-80D

Высокая безопасность за счет использования керосина и кислорода в качестве топлива (с возможностью добавления водорода или азота), широкий диапазон совместимых порошков.

Конструкция сопла с угловым направлением факела позволяет осуществлять прямое перпендикулярное напыление на внутренние поверхности без наклона корпуса горелки.

Корпус горелки может быть оснащен легкими термостойкими удлинительными штангами длиной от 1 до 3 метров (изготавливаются на заказ).

Интегрированная полностью замкнутая система управления с масс-расходомерами обеспечивает стабильность процесса напыления.

	Параметры:	Параметры:
Керосиновая сверхзвуковая пламенная напылительная головка для внутренних поверхностей HV-80D	Рекомендуемый диаметр напыления внутренних поверхностей	≥150 мм
	Длина ствола	стандартная 1000 мм (максимум 3000 мм по заказу)
	Скорость факела	2000 м/с
	Температура факела	3000 °C
	Скорость напыления	2-3 кг/ч (карбид вольфрама)
	Пористость покрытия	≤1%
	Прочность сцепления покрытия	>60 МПа
	Фракция напыляемого порошка	2-10 мкм, 5-15 мкм
	Способ охлаждения	водяное
	Расход охлаждающей воды	1.6 м³/ч

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (12)

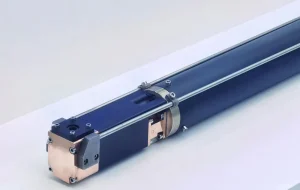

Технические показатели керосиновой сверхзвуковой пламенной внутренней распылительной головки HV-80E

Компактная конструкция распылительной головки подходит для внутреннего напыления отверстий диаметром от 120-150 мм. Используемое топливо: кислород, керосин, водород, азот, транспортный газ. Конструкция запатентована.

Угловая направленность факела сопла позволяет осуществлять перпендикулярное напыление внутренних поверхностей.

Два режима вращения: ① неподвижная головка с вращением изделия; ② вращающаяся головка с неподвижным изделием.

Корпус головки может комплектоваться легкими термостойкими удлинительными штангами длиной 0.6-3 м (изготовление под заказ).

Полностью замкнутая система управления с массовыми расходомерами обеспечивает стабильность процесса напыления.

	Параметры:	Параметры:
Керосиновая сверхзвуковая пламенная напылительная головка для внутренних поверхностей HV-80E	Рекомендуемый диаметр напыления внутренних поверхностей	≥90 мм
	Длина ствола	стандартная 600 мм (макс. 3000 мм под заказ)
	Скорость факела	2000 м/с
	Температура факела	3000 °C
	Скорость напыления	1.2-1.8 кг/ч (карбид вольфрама)
	Пористость покрытия	≤1%
	Прочность сцепления покрытия	>60 МПа
	Фракция напыляемого порошка	2-10 мкм, 5-15 мкм
	Способ охлаждения	водяное
	Расход охлаждающей воды	1.3 м³/ч

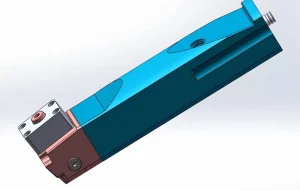

Технические показатели керосиновой сверхзвуковой пламенной внутренней распылительной головки HV-80M

Компактная конструкция распылительной головки подходит для внутреннего напыления отверстий диаметром 45-75 мм. Используемое топливо: кислород, керосин, водород, азот, транспортный газ. Конструкция запатентована.

	Параметры:	Параметры:
Керосиновая сверхзвуковая пламенная напылительная головка для внутренних поверхностей HV-80M	Рекомендуемый диаметр напыления внутренних поверхностей	45-60 мм
	Длина ствола	стандартная 600 мм (максимум 3000 мм по заказу)
	Скорость факела	2000 м/с
	Температура факела	3000 °C
	Скорость напыления	0.5-1.5 кг/ч (карбид вольфрама)
	Пористость покрытия	≤1%
	Прочность сцепления покрытия	>60 МПа
	Фракция напыляемого порошка	1-9 мкм, 2-10 мкм
	Способ охлаждения	Способ охлаждения: водяное
	Расход охлаждающей воды	Расход охлаждающей воды: 1.3 м³/ч

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (16)

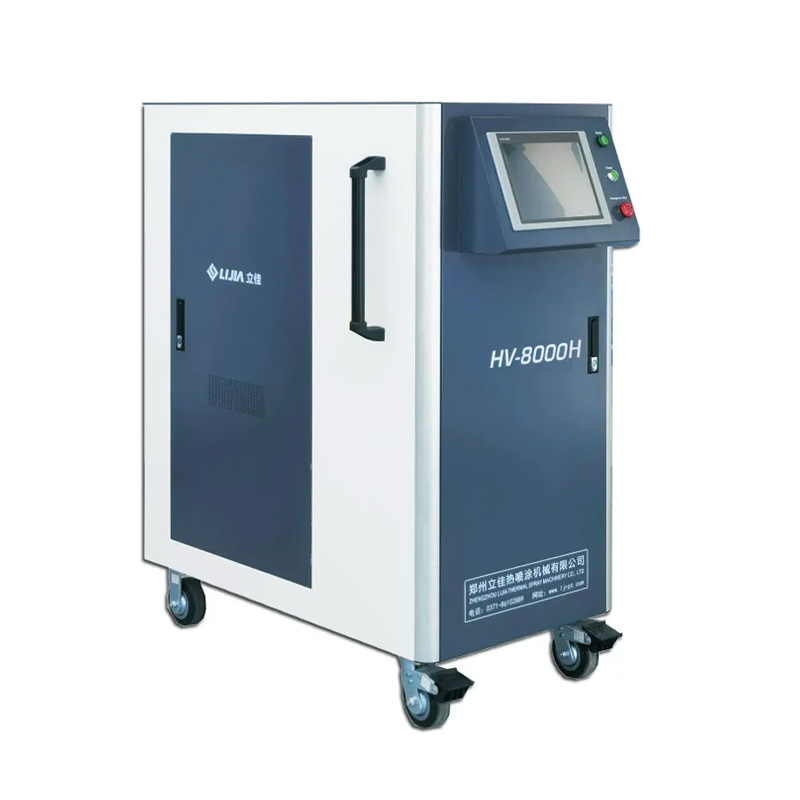

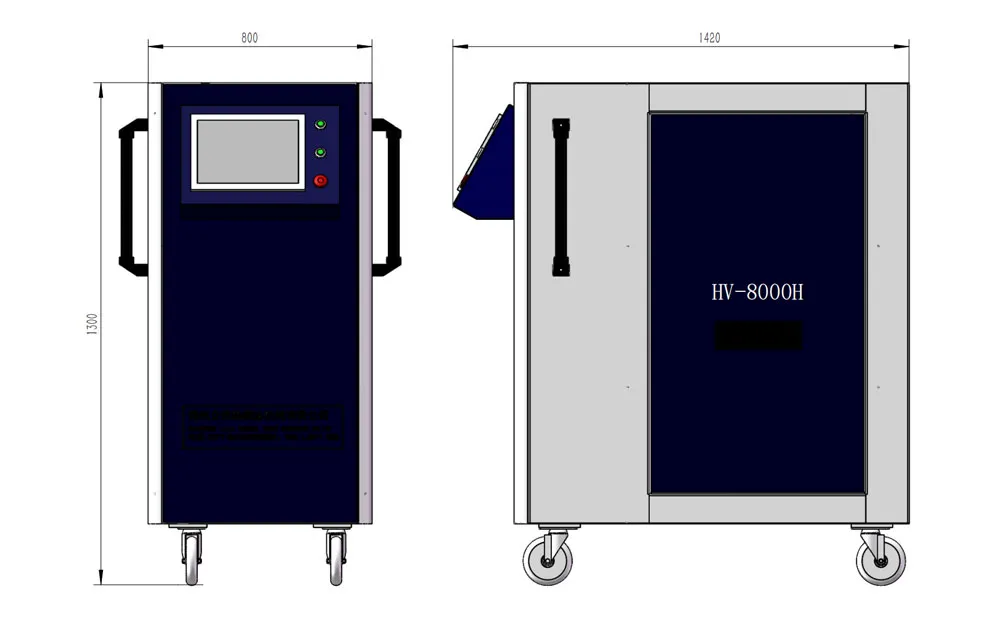

Технические показатели интеллектуального шкафа управления сверхзвуковым пламенным напылением HV-8000H

Полностью импортные ключевые компоненты, включая массовые расходомеры. Замкнутая система управления, высокопроизводительный ПЛК.

Прочная конструкция. Полностью импортные клапаны, реле давления, реле расхода и датчики (Европа/США), качество соответствует европейскому и американскому оборудованию.

Сенсорное управление, интеллектуальная автоматическая работа.

Технологические параметры четко отображаются на сенсорной панели.

Автоматизация процесса напыления и мониторинг в реальном времени одним нажатием кнопки. Многоуровневая сигнализация немедленно реагирует на неисправности системы.

Параметры:	Параметры:
Программное управление	Полностью замкнутое ПЛК-управление
Интерфейс управления	12-дюймовый сенсорный экран
Контроль расхода газа	Массовые расходомеры импортного производства (Европа/США)
Входная мощность	10 кВт
Давление керосина	1.3 МПа
Расход керосина	0-12.68 GPH
Давление кислорода	1.8 МПа
Расход кислорода	0-2130 SCFH
Давление водорода	1.8 МПа
Расход водорода	0-200 л/мин
Давление транспортирующего газа	1.0 МПа
Расход транспортирующего газа	0-30 л/мин
Давление азота	1.8 МПа
Расход азота	0-200 л/мин
Происхождение основных компонентов	Германия, США, Япония, Италия

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (17)

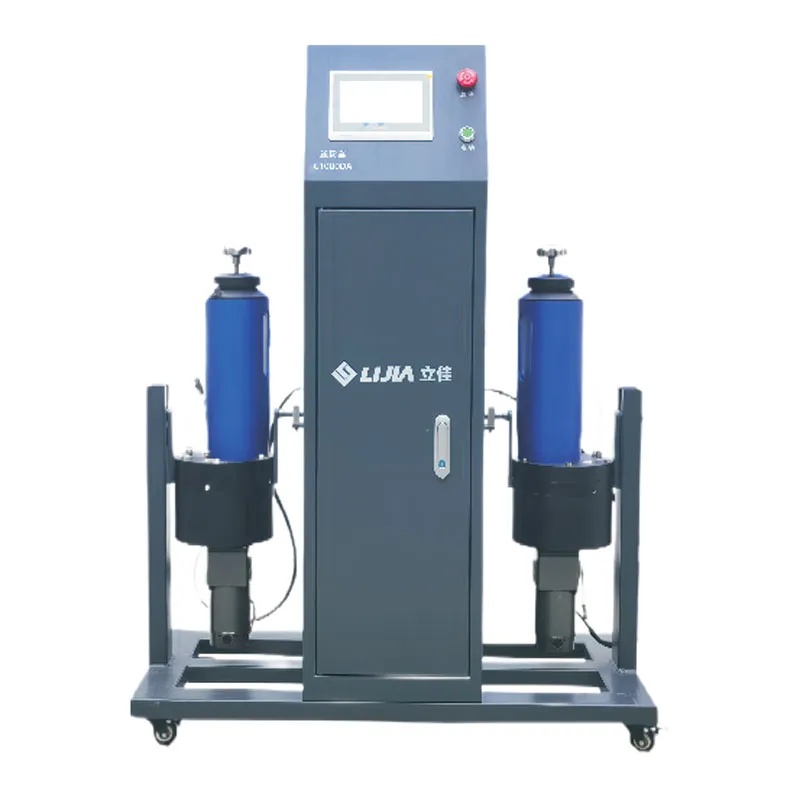

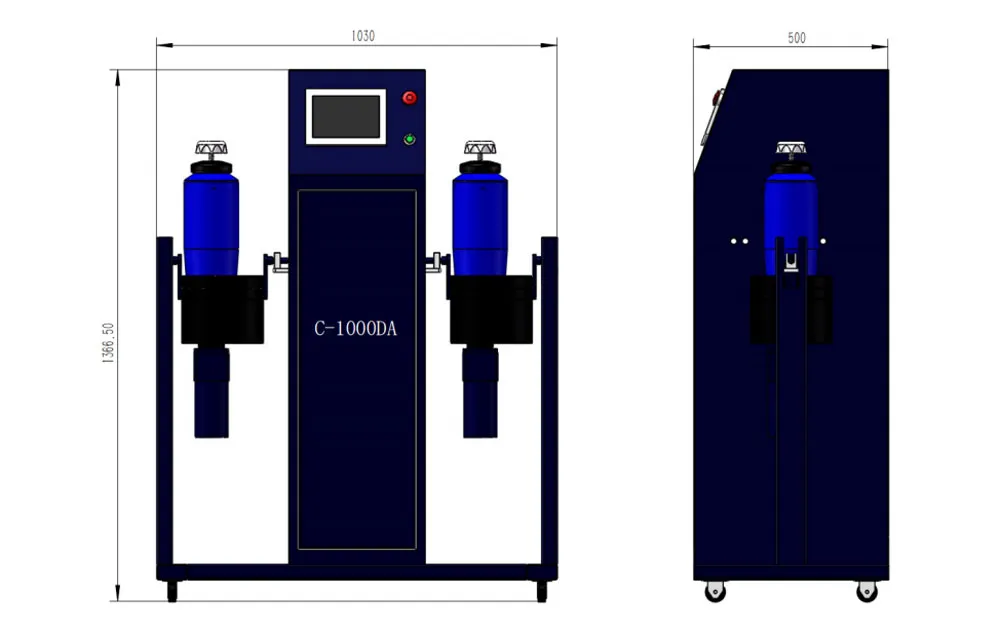

C-1000DA Податчик порошка C-1000DA

Технические параметры податчика порошка C-1000DA

Высокоточный механизм подачи порошка дискового типа со скребковым дозатором обеспечивает равномерную выдачу материала.

Оснащен сенсорным экраном и импортным массовым расходомером для точного контроля расхода транспортирующего газа.

Использует азот или аргон с низким расходом в качестве транспортирующего газа. Порошок поступает к выходному отверстию при вращении дозирующего диска и вместе с газом подается в горелку, что обеспечивает значительную экономию газа по сравнению с традиционными податчиками среднего/высокого давления.

Широкий диапазон гранулометрического состава порошков.

Конструкция с международно-патентованной системой наклона для легкой очистки: переворачивание бункера для высыпания порошка занимает 3 секунды.

Параметры	Параметры:
Способ подачи порошка	Планетарный скребковый диск
Количество бункеров	2 шт.
Способ управления	ПЛК + сенсорный экран
Режим контроля газа	Массовый расходомер
Способ очистки	Опрокидывание бункера
Режим работы бункера	Однобункерный
Функция самоочистки	Имеется
Объем одного бункера	3 л
Транспортирующий газ	Азот или аргон
Давление транспортирующего газа	0.1-0.6 МПа
Расход транспортирующего газа	0-30 л/мин
Скорость подачи порошка	0-220 г/мин
Точность подачи порошка	±2%
Размер частиц порошка	5-150 мкм

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (18)

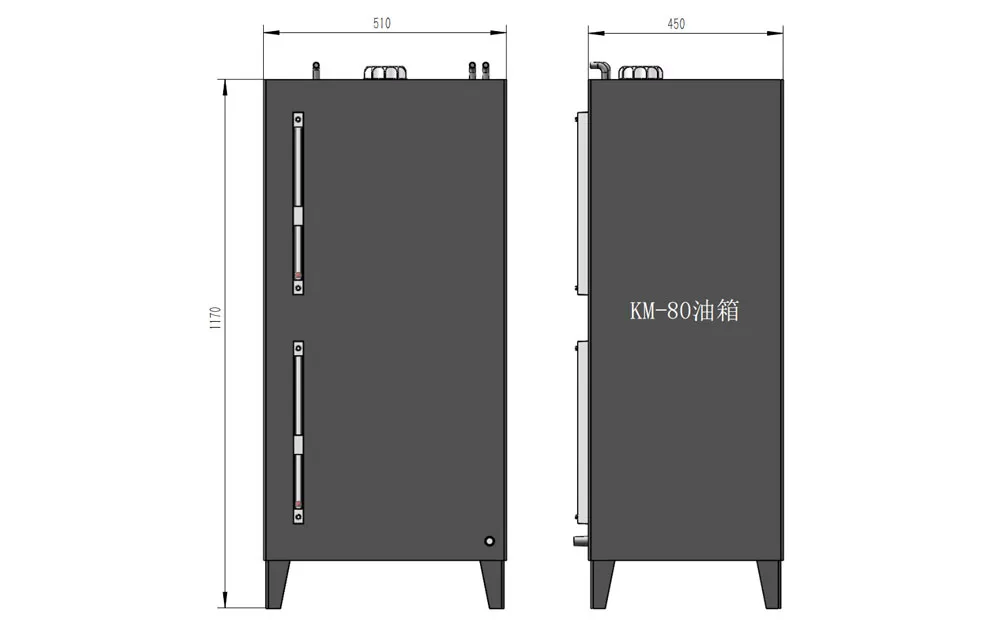

Система хранения и подачи масла

Характеристики и технические параметры системы хранения и подачи масла KM-80

Предназначена для хранения авиационного керосина и подачи топлива в оборудование.

Оснащена корейским двигателем и тайваньским масляным насосом постоянного давления. Прошедшая проверку сотнями клиентов, система демонстрирует стабильность и надежность. Обеспечивает более стабильные давление и расход по сравнению с импульсными диафрагменными насосами других производителей, что гарантирует исключительную стабильность факела.

Параметры:	Параметры:
Входное питание	AC380В/3P/50Гц
Входная мощность	750 Вт
Объем	200 л
Управление керосином	Рециркуляционная подача + стабилизация давления (1.3 МПа)
Комплектующие компоненты	Впускной/выпускной топливопроводы
Мотор масляного насоса и головка насоса	Полностью импортные бренды
Габариты/Вес	800×500×450 мм, 55 кг

HV-8000H - Сверхзвуковая система газопламенного напыления для внутренних отверстий xg (8)

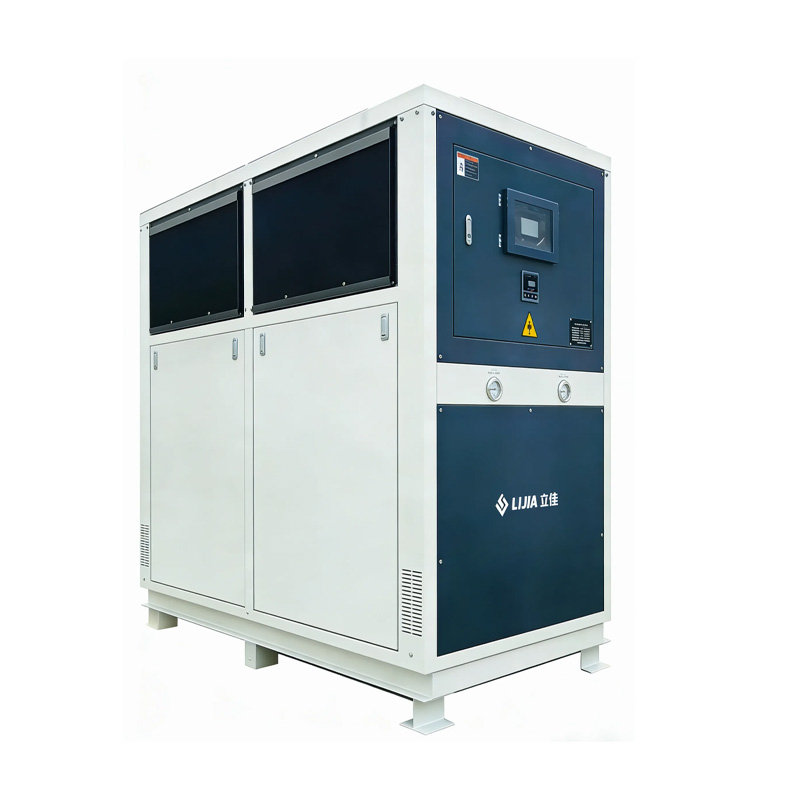

Система охлаждающего агрегата DX-30AD

Технические характеристики охлаждающей системы DX-30AD

Параметры			Модель/Спецификация
			DX-30AD
Стандартная холодопроизводительность	Kcal/hr		81700
	kw		89.81
Суммарная потребляемая мощность	kw		35.7
Питание			3N-380V-50HZ
Хладагент	Название		R22
	Способ управления		Расширительный клапан
Компрессор	Тип		Герметичный спиральный тип
	Мощность	11.3 кВт × 2	11.3KW*2
Конденсатор	Тип		Пластинчато-ребристый тип
	Расход охлаждающего воздуха	m3/h	30000
Испаритель	Тип		Пластинчатый теплообменник из нержавеющей стали
	Объем охлажденной воды	m3/h	16
	Диаметр патрубков подачи/возврата воды		G2-1/2″
Водяной насос	Мощность	kw	2.2
	Давление	Kpa	220
	Напор	M	20
Водяной насос	Мощность	kw	2.2
	Расход	m³/H	4
	Давление	Kpa	930
	Напор	M	95
Защита от перегрузки	Защита компрессора от перегрева, перегрузки по току, высокого/низкого давления, перегрева, нарушения потока, неправильного чередования фаз/обрыва фазы, перегрева выхлопных газов и замерзания.
Диапазон температурного контроля			Регулируемый диапазон: от +5°C до +25°C
Габаритные размеры	Длина (L)	MM	2770+30 мм (с соединителями)
	Ширина (W)	MM	1280
	Высота (H)	MM	1900 мм (включая высоту вентиляторного блока)
Вес оборудования	KG		880
Примечание:	1. Температура воды на выходе регулируется вплоть до 5°C.
	2. В качестве теплоносителя на стороне охлаждения агрегата должна использоваться вода.
