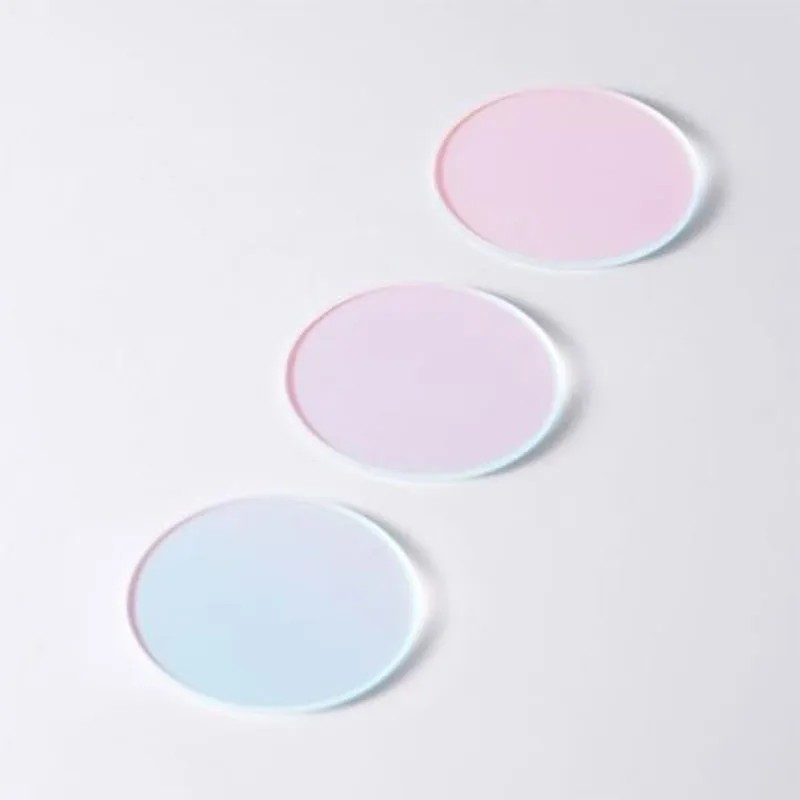

Инфракрасный отсекающий светофильтр IR-Cut 650

Параметры продукта

Послепродажное обслуживание:

Предоставлять

Подробнее Связаться с магазином

ООО Нанкин Цзиайте Оптоэлектроникс

№ 10, улица Синши Южная, проспект Шицю, район Лишуй, город Нанкин

Описание продукта

Информация о компании

Основная информация

Размеры устройства

на заказ

Глубина проникновения

T<1% (на заказ)

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Подробная информация

Фильтр IR Cut Filter 650 (SP650) — это оптический фильтр коротких волн, предназначенный для блокировки инфракрасного излучения. Он обеспечивает высокую прозрачность в диапазоне видимого света и высокую степень блокировки в ближнем и дальнем инфракрасном диапазонах. Устройство широко применяется в фильтрах для дронов, системах видеонаблюдения и других областях, где требуется подавление инфракрасных помех. Идеально подходит для цветных камер на CMOS и CCD-чипах, используемых в системах видеонаблюдения, а также для систем распознавания отпечатков пальцев. Благодаря высокой стабильности и эффективности блокировки инфракрасного излучения, он особенно полезен в специальных задачах — например, в креативной фотографии, визуальном контроле, камерах смартфонов, а также в оптических системах AR/VR, где необходимо эффективно изолировать инфракрасный свет.

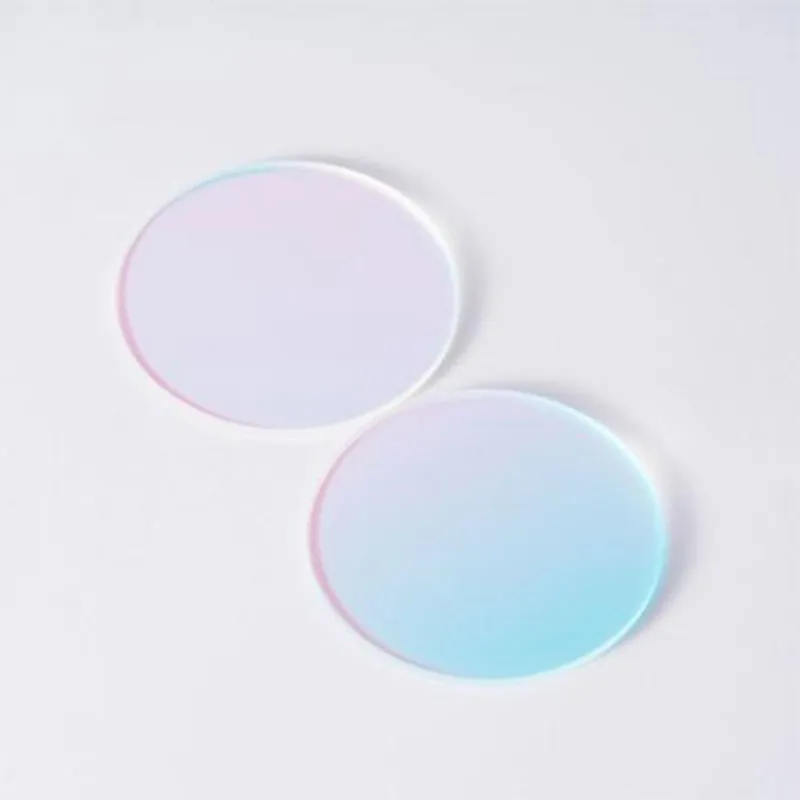

Инфракрасный отсекающий светофильтр IR-Cut 650 (1)

Инфракрасный отсекающий светофильтр IR-Cut 650 (2)

Показатели оптических характеристик

Частотный диапазон	T > 90% в диапазоне длин волн 400–635 нм T=50% @650+/-10nm T<1% @680~1100nm
Размеры устройства	на заказ
Глубина проникновения	T<1% (на заказ)

Сферы применения

Камеры видеонаблюдения (основное применение):

Решение проблемы чувствительности к инфракрасному излучению кремниевых датчиков: Кремниевые изображающие датчики чувствительны как к видимому, так и к ближнему инфракрасному излучению (диапазон длин волн ~350–1100 нм). Солнечный свет, а также многие искусственные источники света (например, галогеновые и лампы накаливания) содержат большое количество ближнего инфракрасного излучения.

Проблема искажения цветов в дневное время: если при съемке днем инфракрасное излучение не блокируется, датчик ошибочно воспринимает невидимое инфракрасное излучение как видимое (в основном в красном канале), что приводит к серьезному искажению цветов изображения (красное или розовое оттенки), снижению контраста и размытию деталей.

Фильтр IR-Cut650: при достаточном количестве дневного света он автоматически (механически или электронно) перемещается перед датчиком, позволяя проходить только видимому свету и блокируя инфракрасный свет. Это обеспечивает точность цветопередачи на снимках, а также их натуральность и достоверность.

Смена режима работы с помощью ночного видения: В условиях ночной или слабой освещенности фильтр IR-Cut650 обычно снимается (или заменяется на полностью прозрачный фильтр), что позволяет датчику получать больше света в ближнем инфракрасном диапазоне (в сочетании с инфракрасным дополнительным освещением). Это обеспечивает возможность работы в ночное время (получение черно-белых изображений).

Цифровые фотоаппараты и видеокамеры:

Для обеспечения точности цветопередачи как профессиональные, так и потребительские цифровые камеры/камеры видеозаписи сталкиваются с проблемой чувствительности сенсоров к инфракрасному излучению. Встроенный фильтр IR-Cut (обычно с диапазоном блокировки 650–700 нм) является стандартным оборудованием, предназначенным для обеспечения точного воспроизведения цветов на фотографиях и видео при нормальном освещении.

Против инфракрасного загрязнения: в определённых условиях освещения (например, при использовании источников света с высоким содержанием инфракрасного излучения) отсутствие эффективного фильтра типа IR-Cut приводит к искажению цвета изображения.

Камера смартфона:

Основные требования к качеству изображения: В модулях камер современных смартфонов обычно используется фильтр типа IR-Cut (обычно представляющий собой сверхтонкий покрытий или поглощающее стекло). Его основная функция — обеспечить нормальное цветовое воспроизведение фотографий и видео, снятых пользователем в повседневной жизни. Это один из ключевых факторов, влияющих на качество изображения, получаемого смартфоном.

Машинное зрение и промышленное контрольное измерение:

Распознавание и анализ цвета: в таких областях, как точное определение цвета, выявление цветовых отклонений, считывание цветных штрих-кодов или меток, а также контроль внешнего вида продукции (например, при печати, покраске, текстильной продукции и классификации цвета пищевых продуктов), точная цветовая информация имеет решающее значение. Фильтр IR-Cut650 эффективно устраняет помехи, вызванные окружающим инфракрасным светом или инфракрасными компонентами источников света, которые могут искажать оценку цвета.

Повышение точности и надежности: обеспечивается обработка алгоритмом реальных данных о цветах видимого света, что способствует улучшению точности, согласованности и надежности процесса обнаружения.

Детекция специальных материалов: некоторые материалы проявляют свои свойства в видимом и инфракрасном диапазонах света; при использовании метода IR-Cut обеспечивается детектирование на основе характеристик материалов в видимом диапазоне.

Медицинские эндоскопы и диагностическое визуализирование

Настоящие цвета тканей: при проведении эндоскопических операций (например, лапароскопии, артроскопии) и медицинской диагностической визуализации врачи должны видеть истинные цвета тканей, сосудов и пораженных участков для точного определения состояния организма и выполнения необходимых процедур. Фильтр IR-Cut блокирует инфракрасное излучение, обеспечивая отображение на экране истинных цветов тканей в видимом спектре и предотвращая ошибочные выводы, вызванные помехами инфракрасного излучения.

Контроль источника света: Источник света эндоскопа обычно включает видимый и инфракрасный свет; фильтры помогают разделить видимый свет на чистый видимый свет, используемый для формирования изображения.

Микроскопическое визуализирование (биология, наука о материалах):

Чистота цвета: Использование фильтра IR-Cut позволяет избежать помех, вызванных инфракрасным излучением, при проведении микроскопических исследований в условиях открытого поля зрения, с использованием методов фазовой разности или флуоресценции (в сочетании с определенными наборами фильтров). Это обеспечивает более точные и четкие цветные изображения, особенно в случаях, когда сам образец или источник света содержат инфракрасные компоненты.

Устранение влияния теплового излучения: некоторые образцы (например, после облучения лазером) или источник света могут излучать тепловое излучение (инфракрасное излучение); фильтры позволяют минимизировать его влияние на качество изображения.

Сценическое освещение и развлекательные дисплеи:

Управление цветом проектора: высококлассные проекторы используют мощные источники света (например, светодиоды UHP или лазеры), излучающие большое количество инфракрасного излучения. Фильтр IR-Cut встроен в оптический блок и блокирует инфракрасный свет до его попадания на дисплей (LCD, DLP, LCoS), предотвращая искажение цвета изображения и снижение контраста, что обеспечивает яркость и точность цветопередачи.

Контроль специальных эффектов: точное управление выходным светом видимого диапазона, предотвращение ненужных тепловых эффектов или помех, вызванных инфракрасным излучением.

Научные исследования и спектральный анализ (вспомогательные приложения):

Сбор данных в диапазоне чистого видимого света: в исследованиях, направленных на разделение сигналов в диапазоне чистого видимого света и устранение инфракрасного фонового шума, устройство IR-Cut650 может использоваться в качестве предварительного фильтра.

Защита детекторов: предотвращение повреждения детекторов, чувствительных к инфракрасному излучению, но работающих в основном в диапазоне видимого света, под воздействием интенсивного инфракрасного излучения.
