Интеллектуальная система защиты от защемления

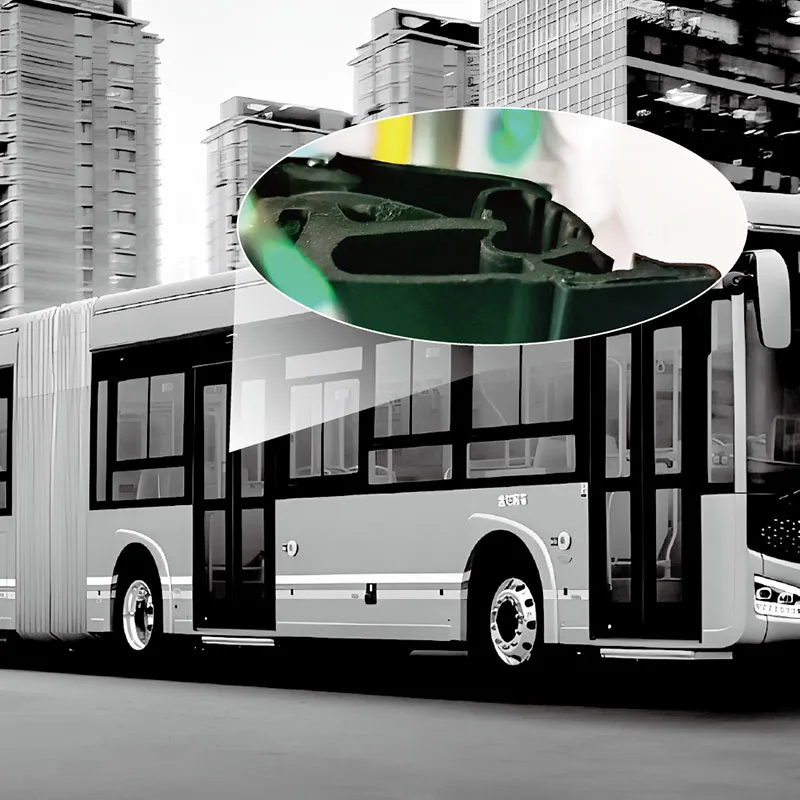

Пневматическая антизажимная система «Сайдэ» (имеющая патент на полезную модель) представляет собой высокобезопасную систему управления дверями, сочетающую механические, пневматические и технологии интеллектуального обнаружения. Она в основном применяется в сценариях с высокими требованиями к антизажимным характеристикам и герметичности (например, общественный транспорт, автомобили бизнес-класса и т.д.). Ниже приведен подробный анализ ключевых технических особенностей и преимуществ данной системы:

1.Ключевые функции и принцип работы

1) Механизм срабатывания защиты от защемления
• Обнаружение концевым выключателем: Во время закрытия при обнаружении препятствия (сопротивление ≥ 150 Н) концевой выключатель активирует сигнал. Электромагнитный клапан переключает направление воздушного потока, и дверь немедленно отъезжает назад и открывается.
• Вспомогательное обнаружение с помощью пневмокамеры: Давление в зазоре двери обнаруживается датчиком давления или датчиком деформации, что обеспечивает одинаковую чувствительность защиты от защемления по верхнему и нижнему краям и устраняет слепые зоны традиционного механического обнаружения.

2) Пневматическая приводная конструкция
• Двухпозиционный пятилинейный электромагнитный клапан: Мгновенная подача питания управляет действиями открытия/закрытия двери. При отключении питания сохраняется текущее состояние. Энергоэффективность и сниженное тепловыделение.
• Регулируемая скорость: Точная регулировка скорости открытия и закрытия путем дросселирования потока на входе/выходе, что позволяет балансировать между эффективностью и безопасностью.

3) Аварийная обработка
• Отсечной клапан пневмосистемы: В аварийной ситуации позволяет вручную перекрыть подачу воздуха. Дверь, лишенная питания, может быть открыта вручную, что соответствует стандартам безопасной эвакуации.

2.Ключевые эксплуатационные показатели

Усилие срабатывания защиты от защемления ≤ 150 Н: Значительно ниже порога болевой чувствительности человека (стандартный показатель — 300 Н), что исключает риск травмирования.

Время реакции ≤ 2 с: Существенно превосходит требования государственного стандарта (обычно ≤ 5 с), обеспечивая быстрое освобождение от препятствия.

Усилие устранения препятствия ≤ 150 Н: Возвратное движение двери осуществляется с умеренным усилием, предотвращая причинение дополнительного вреда.

3.Технические преимущества

Двойное резервирование обнаружения: Механические концевые выключатели + пневматические датчики давления обеспечивают двойную гарантию надежности защиты от защемления.

Оптимизированная динамическая реакция: Пневматическая система обладает малой инерцией, запуск и остановка происходят быстрее, чем у электродвигателей, что подходит для сценариев с высокой частотой открываний/закрываний.

Адаптивность к условиям окружающей среды: Пневматические компоненты устойчивы к влаге и пыли, превосходя стабильность электронных датчиков в суровых условиях эксплуатации.

4.Рекомендации по областям применения

Сценарии с высокой интенсивностью использования: Например, двери метро, аэродромные автобусы, где требуется сохранение стабильной работы при тысячах циклов открывания/закрывания в день.

Сценарии с повышенными требованиями к безопасности: Например, школьные автобусы для детских садов, транспорт для маломобильных лиц, где предъявляются исключительно высокие требования к чувствительности защиты от защемления.

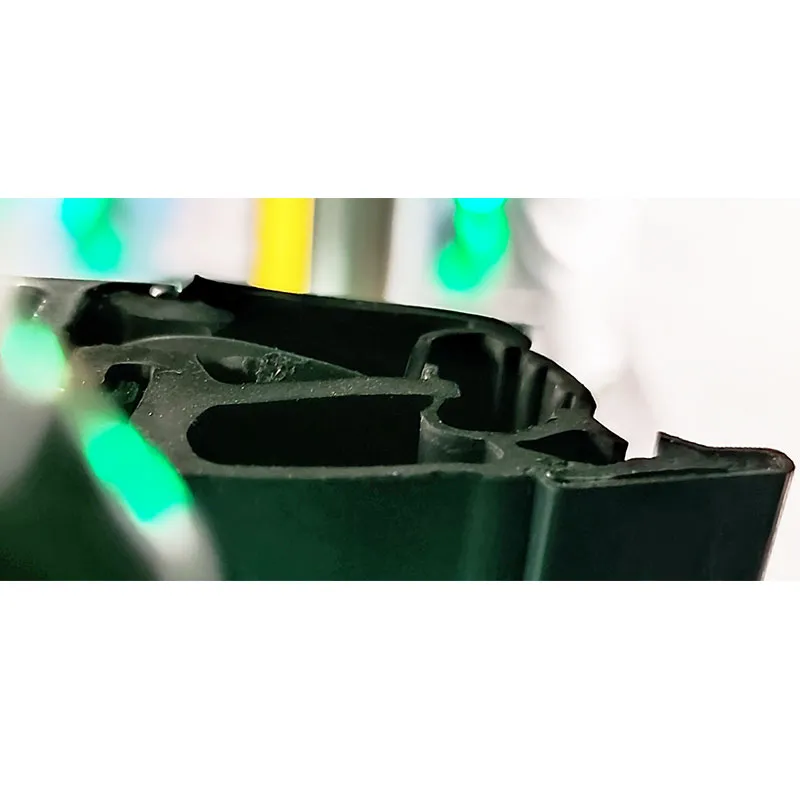

Сценарии, где критична герметичность: Например, бронетранспортеры, где пневматическая система в сочетании с уплотнительными профилями позволяет обеспечить герметичность в условиях перепада давлений.

5.Техническое обслуживание и направления оптимизации

Регулярная калибровка: Рекомендуется каждые 6 месяцев проверять пороговое значение давления в пневмокамере для предотвращения ложных срабатываний, вызванных старением материалов.

Чистота пневмолинии: Установка воздушного фильтра позволяет избежать загрязнения дроссельных клапанов и нарушения регулировки скорости.

Расширение функциональности: Возможность интеграции инфракрасных или лазерных датчиков для реализации бесконтактного предварительного обнаружения препятствий, что дополнительно сокращает время реакции системы.

Данная система, благодаря продуманному сочетанию пневматических и механических компонентов, демонстрирует значительное превосходство в скорости срабатывания, надежности и безопасности по сравнению с традиционными электрическими антизажимными решениями, что особенно важно для управления дверьми в условиях экстремальной эксплуатации. Для предоставления дополнительных параметров (таких как требования к давлению в пневмосети, подбор модели электромагнитного клапана) укажите, пожалуйста, конкретные условия применения для точного подбора оборудования.
