1.Краткое описание продукции

В современных отраслях промышленности и холодильной техники, где востребованы высокая эффективность, энергосбережение и экологичность, серия испарительных конденсаторов SPL выделяется как оптимальное решение для множества предприятий. Это теплообменное оборудование, объединяющее передовые технологии и высочайшее качество изготовления, созданное для решения задач конденсации в самых сложных рабочих условиях.

Серия SPL воплощает передовые принципы теплопередачи, искусно сочетая использование скрытой теплоты испарения воды и технологию принудительной конвективной теплоотдачи с воздухом, что позволило создать высокопроизводительное конденсационное оборудование. Будь то крупные промышленные холодильные системы или коммерческие проекты центрального кондиционирования, оно обеспечивает точное соответствие требованиям, стабильную и надежную работу, гарантируя непрерывную и эффективную конденсацию для системы.

2.Области применения

Пищевая промышленность: Используется в холодильных и морозильных установках для хранения пищевых продуктов, в процессах охлаждения при производстве напитков и т.д. Обеспечивает стабильность низкотемпературной среды, необходимой для качества продукции и технологических процессов, гарантируя безопасность пищевых продуктов и эффективность производства.

Химическая промышленность: В процессах рекуперации тепла химических реакций, дистилляции и конденсации обеспечивает точный контроль температуры технологических жидкостей, способствуя эффективному и безопасному ведению химических процессов. Устойчиво к работе с различными коррозионными химическими средами.

Фармацевтическая отрасль: Процессы синтеза лекарственных веществ, лиофильной сушки и др. требуют строжайшего контроля температуры. Испарительные конденсаторы обеспечивают надежное охлаждение для фармацевтических производств, соответствуя жестким требованиям стандартов GMP к чистоте и стабильной работе оборудования.

Системы центрального кондиционирования коммерческих зданий: Обеспечивают критически важное теплоотводящее конденсационное охлаждение для комфортного кондиционирования воздуха в крупных торговых центрах, офисных зданиях, отелях и т.д. Наряду с поддержанием комфортной внутренней среды, способствуют снижению энергопотребления зданий и повышению операционной эффективности.

3.Принцип работы

Серия испарительных конденсаторов SPL представляет собой высокоэффективное теплообменное оборудование, разработанное и усовершенствованное на основе передовых отечественных и зарубежных технологий теплопередачи.

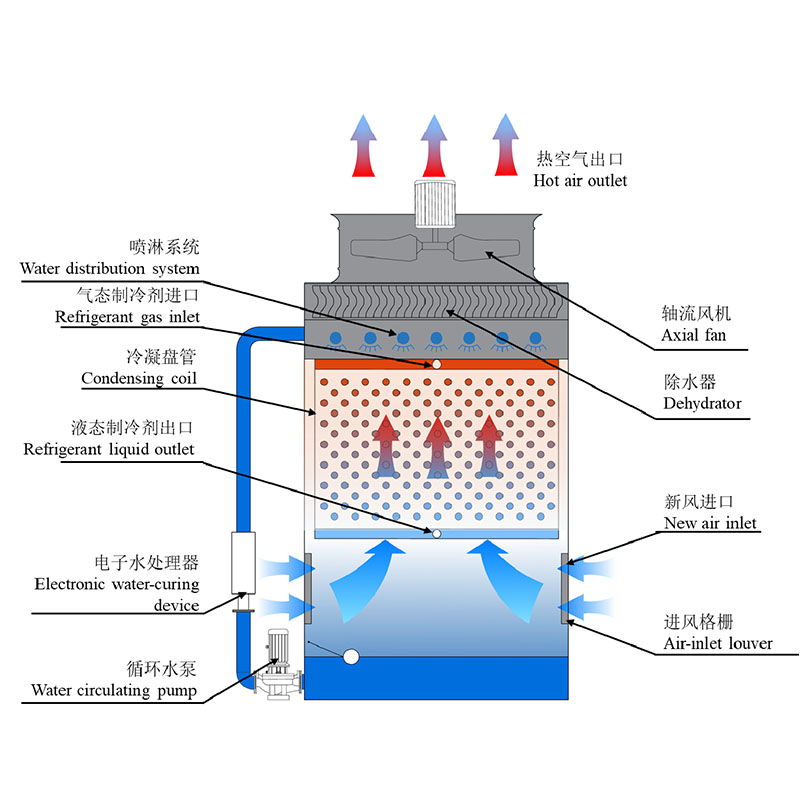

Серия SPL использует воду и воздух в качестве охлаждающих сред для теплообмена с горячим газообразным хладагентом внутри змеевиков, в результате чего хладагент конденсируется из газообразного состояния в жидкое. Внутренняя конструкция включает систему распределения воды, блок конденсационных змеевиков, слой насадки (оросительной насадки) для теплообмена и каплеуловитель. Снаружи установлены циркуляционный насос, электронный прибор для предотвращения образования накипи, а также осевые вентиляторы, расположенные сбоку или сверху блока змеевиков. Под действием осевых вентиляторов внутри создается состояние разрежения.

В процессе работы охлаждающая вода через систему распределения под воздействием мощного воздушного потока равномерно и полностью покрывает поверхность змеевиков. Горячий газообразный хладагент поступает в верхнюю часть змеевиков, а сконденсировавшийся жидкий хладагент вытекает из их нижней части. В ходе этого процесса горячий хладагент осуществляет теплообмен с водой и воздухом снаружи змеевиков, причем интенсивность теплообмена значительно повышается за счет воздушного потока. Температура охлаждающей воды и воздуха резко возрастает после поглощения тепла, часть воды испаряется, образуя водяной пар. Испарение отводит большое количество тепла, которое вентиляторы выбрасывают в атмосферу. Одновременно влага из горячего воздуха улавливается каплеуловителем и стекает в сборный бассейн. Неиспарившаяся горячая охлаждающая вода стекает в слой насадки, где охлаждается воздухом, проходящим через него, отдавая ему тепло. Достаточно охлажденная вода возвращается в сборный бассейн для повторной подачи циркуляционным насосом в систему распределения, продолжая рабочий цикл. Потеря воды, испарившейся в атмосферу, компенсируется автоматически поплавковым клапаном в сборном бассейне, который поддерживает необходимый уровень.

Испарительный конденсатор противоточного типа (Противоточный принцип):

Газообразный хладагент движется снизу вверх, в то время как оросительная вода, распыляемая сверху, под действием силы тяжести стекает вниз. Воздух, как правило, проходит через пучок труб также снизу вверх. Таким образом, в нижней части пучка теплообменных труб хладагент в самой холодной жидкой фазе взаимодействует с водой и воздухом, температура которых уже повысилась, но остается относительно низкой. В верхней же части наиболее горячий газообразный хладагент контактирует с только что поступившим холодным воздухом и оросительной водой. На протяжении всего процесса теплообмена по всей длине тракта поддерживается значительная средняя логарифмическая разность температур, что обеспечивает более высокую эффективность теплообмена.
