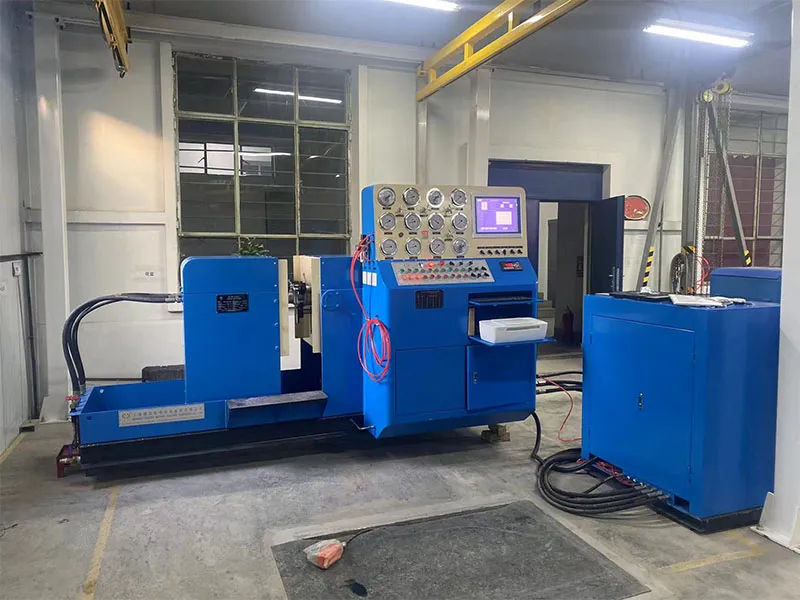

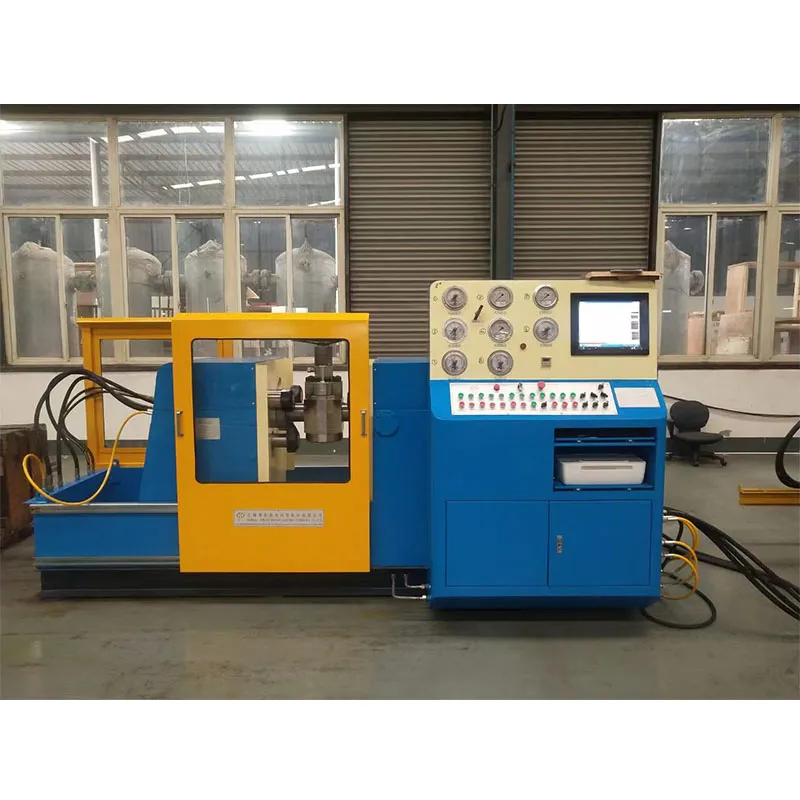

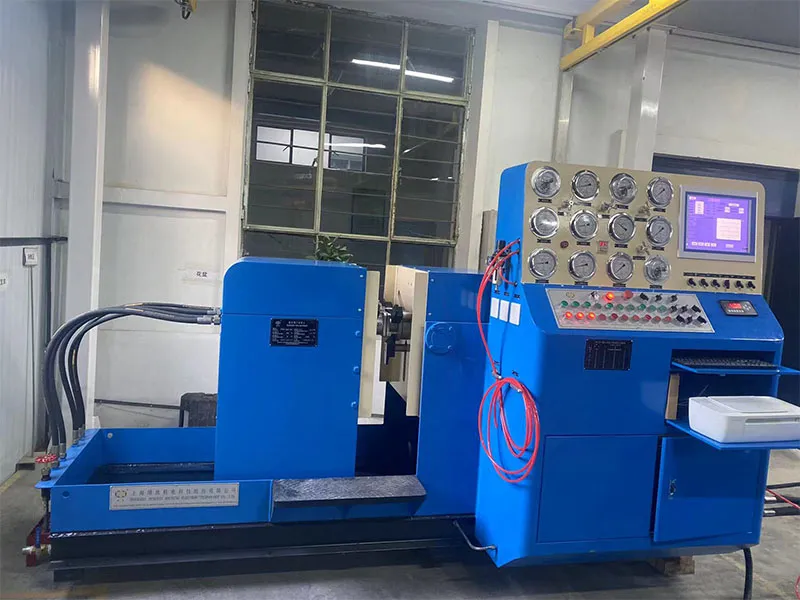

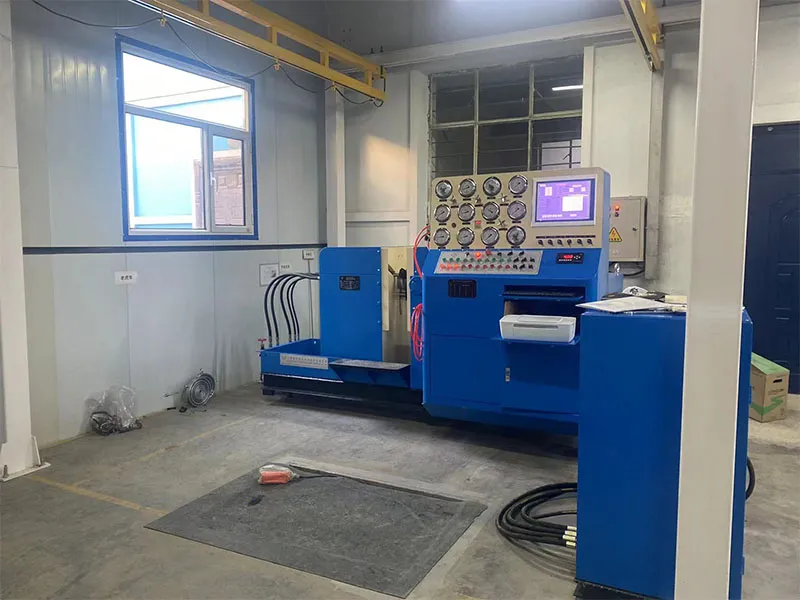

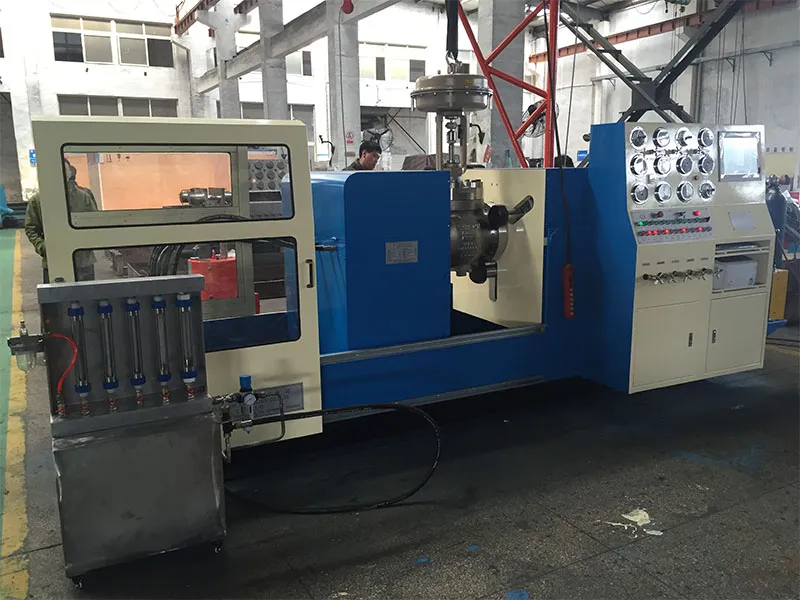

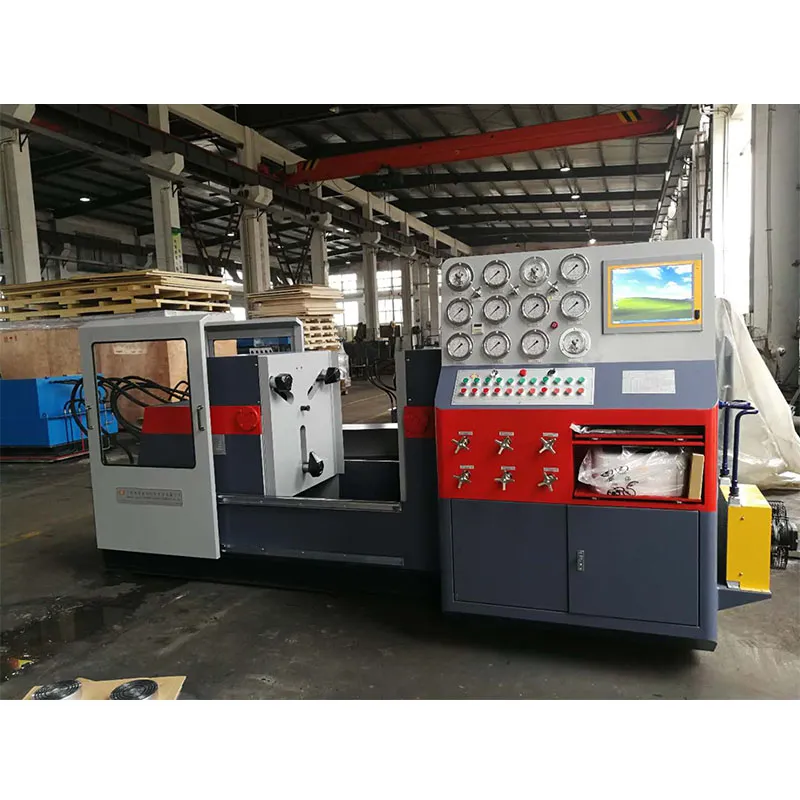

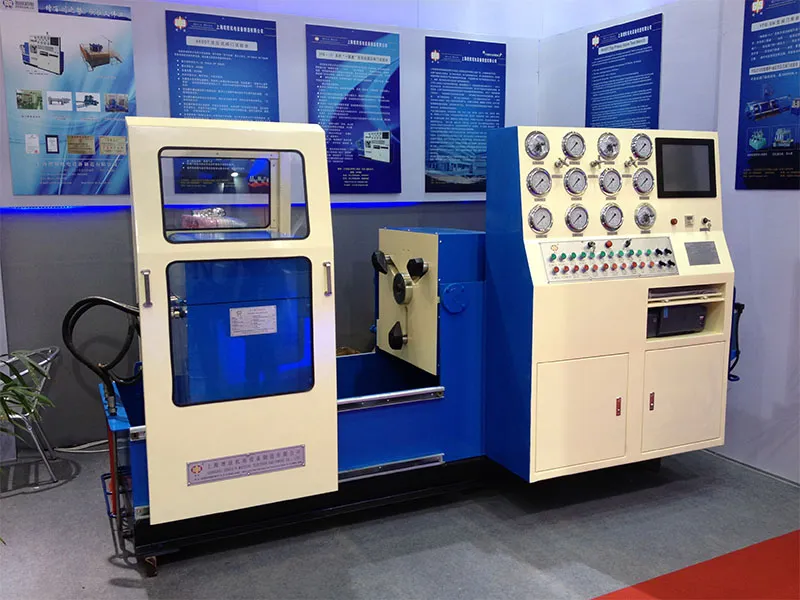

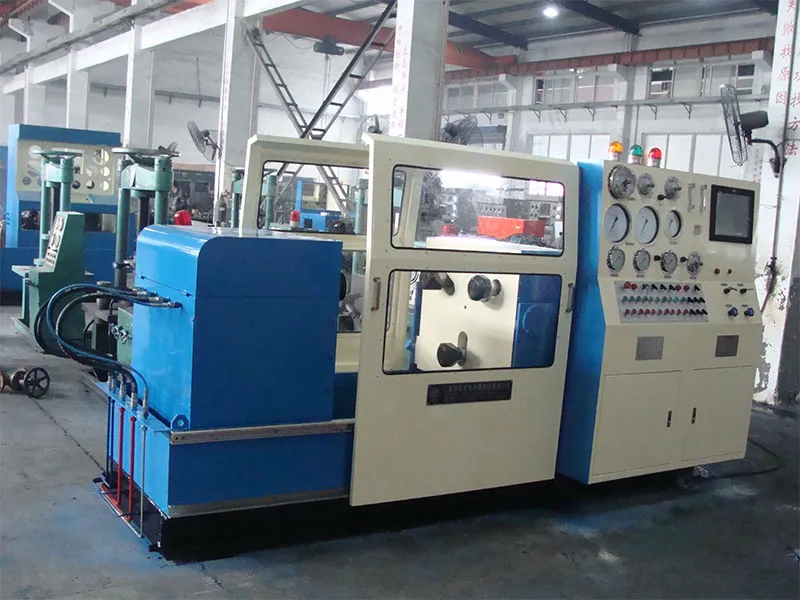

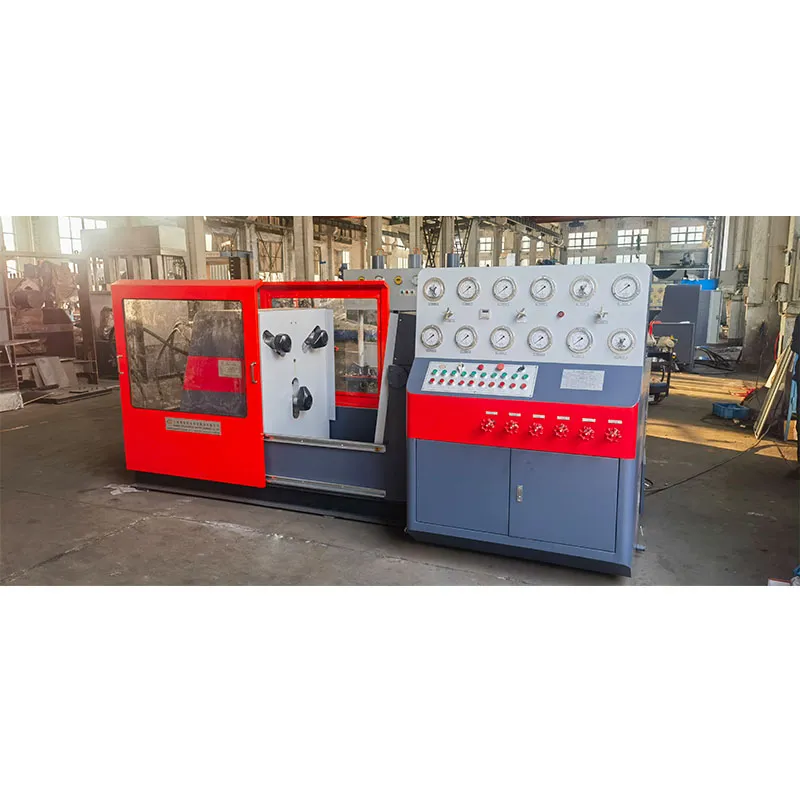

Описание гидравлического испытательного стенда для клапанов обжимного типа
Гидравлический испытательный стенд для клапанов обжимного типа — это высокоэффективное и точное специализированное оборудование для проверки рабочих характеристик запорной арматуры. В нём используется передовая система гидравлического управления: гидравлические цилиндры приводят в действие зажимной механизм, обеспечивая быструю и мощную фиксацию клапана методом обжима для последующего проведения испытаний на герметичность (испытания корпуса и уплотнительных поверхностей) и на прочность. Данное оборудование широко применяется в таких отраслях, как производство клапанов, нефтехимическая промышленность, электроэнергетика, водоснабжение и газоснабжение, для контроля качества, приёмки продукции и проверочных испытаний, являясь ключевым звеном в обеспечении безопасной и надёжной работы запорной арматуры.
Основные технические параметры и характеристики
| Спецификация модели |
YFB-/
※100
|
YFB-/
※200
|
YFB-/
※300
|
YFB-/
※400
|
YFB-/
※500
|
YFB-/
※600
|
YFB-/
※800
|
YFB-/
※1000
|
YFB-/
※1200
|
|
Номинальный диаметр и диапазон давления
|
Номинальный диаметр DN/мм |
15-100 |
50-200 |
80-300 |
200-400 |
250 -500 |
300-600 |
400-800 |
500-1000 |
600-1200 |
| Номинальное давление PN/MPa |
1.6-43.0 |
1.6-43.0 |
1.6-43.0 |
1.6-16.0 |
1.6-16.0 |
1.6-16.0 |
1.6-16.0 |
1.6-16.0 |
1.6-11.0 |
| Диапазон длины конструкции |
Наименьшая длина конструкции мм |
108 |
178 |
203 |
292 |
330 |
356 |
406 |
457 |
508 |
| Наибольшая длина конструкции мм размер до торца |
432 |
597 |
673 |
838 |
991 |
1143 |
1524 |
1727 |
1981 |
| Диапазон диаметров и толщин фланцев |
Минимальный диаметр/толщина фланца мм |
90/10 |
150/16 |
190/19 |
345129 |
405/31 |
485/32 |
600/37 |
700/43 |
815/48 |
| Максимальный диаметр/толщина фланца мм |
275158 |
380/66 |
520/75 |
650/74 |
775177 |
915/93 |
1149/109 |
1289/115 |
1511/12 |
|
Диапазон расстояний между глухими элементами
|
Минимальное расстояние мм |
90 |
160 |
185 |
270 |
310 |
340 |
390 |
440 |
490 |
| Максимальное расстояние мм |
620 |
800 |
1000 |
1150 |
1320 |
1420 |
2100 |
2250 |
2500 |
|
Гидравлическая система
|
Номинальное давление масляного насоса МПа Давление масляного насоса |
6.3 |
| Рабочий объем мл /р |
6.3 |
16 |
25 |
25 |
40 |
40 |
63 |
63 |
80 |
| Высокое давление (бустер) МПа |
≤31.5 |
| Диапазон давления в системе МПа |
≤6.3 |
| Электропитание |
Напряжение В/частота Гц |
380/50 |
| Двигатель |
Мощность кВт/полюс |
1.5/4 |
2.216 |
3/6 |
3/6 |
5.5/6 |
5.5/6 |
7.5/6 |
7.5/6 |
11/6 |
|
Габаритные размеры(2)
|
Длина мм ( L ) |
2550 |
2820 |
3100 |
3350 |
3750 |
3900 |
5200 |
5500 |
6000 |
| Ширина м м ( W ) |
1230 |
1400 |
1510 |
1750 |
1800 |
1900 |
2400 |
2500 |
3000 |
| Высота м м ( H ) |
1200 |
1300 |
1350 |
1450 |
1500 |
1650 |
2000 |
2200 |
2300 |
| Вес(≈)кг |
YFB-/※※ |
1980 |
2400 |
3000 |
4400 |
5000 |
5600 |
8000 |
12000 |
14000 |
Ключевой принцип работы
Основу оборудования составляет технология «гидравлического обжима». В процессе работы гидравлическая насосная станция создаёт поток высокого давления, который приводит в действие симметрично расположенные гидравлические цилиндры. Те синхронно перемещают зажимные рычаги или прижимные плиты, надёжно фиксируя клапан с двух сторон или с торцов в герметичной испытательной камере или на торцевом уплотнительном устройстве. После этого независимая система наддува или испытательный трубопровод нагнетают в зафиксированный клапан испытательную среду (воду, воздух, азот и т.д.) и повышают давление до заданного значения. Качество клапана точно определяется путём наблюдения за падением давления по манометрам или датчикам и проверки наличия утечек на уплотнительных поверхностях клапана.
