Испытательный стенд для клапанов обжимного типа YFB-BY-800

Параметры продукта

  • Индивидуальная настройка:

    Доступно

  • Послепродажное обслуживание:

    Онлайн

  • Гарантия:

    1 год

Подробнее Связаться с магазином
АО Шанхай Цзэнсинь Электромеханические Технологии
165, ул. Хэнфэй, пос. Вайган, р-н Цзядин, Шанхай, Китай
Описание продукта
Информация о компании
Основная информация
Номинальное давление масляного насоса МПа Давление масляного насоса
6.3
Высокое давление (бустер) МПа
≤31.5
Диапазон регулирования давления в системе МПа
≤6.3
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

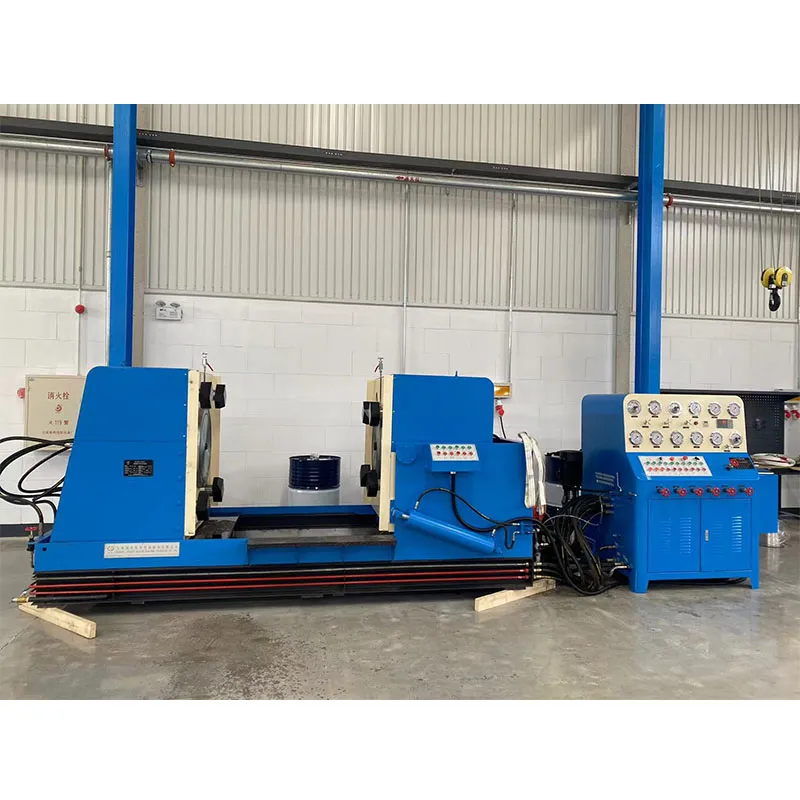

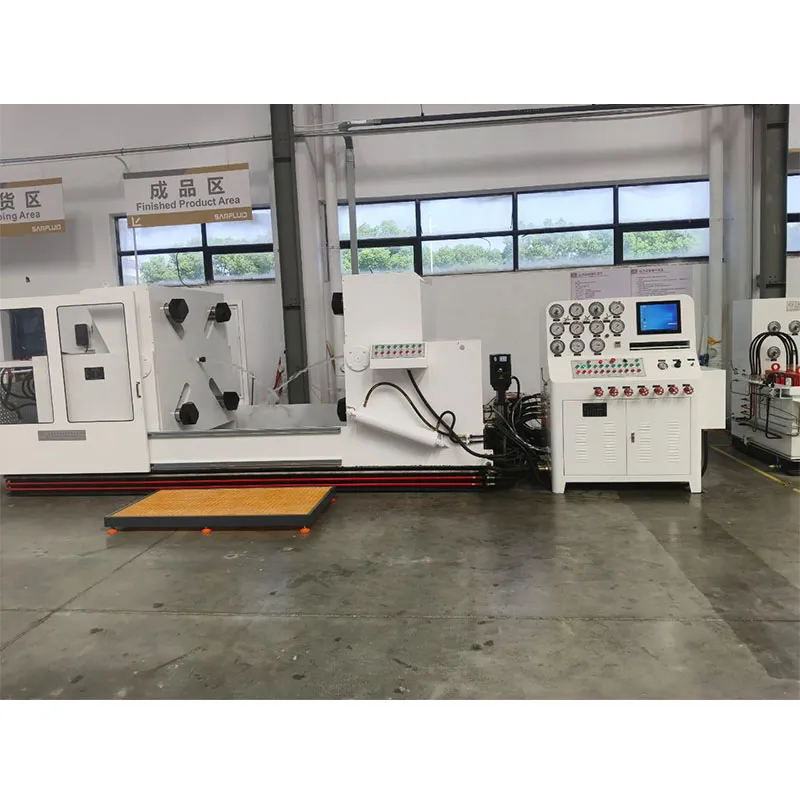

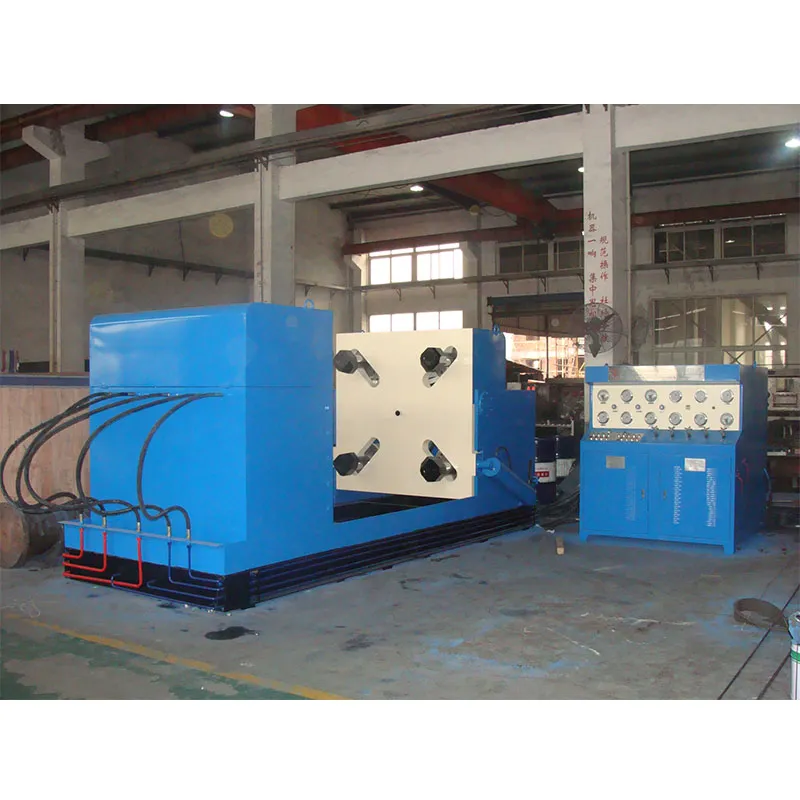

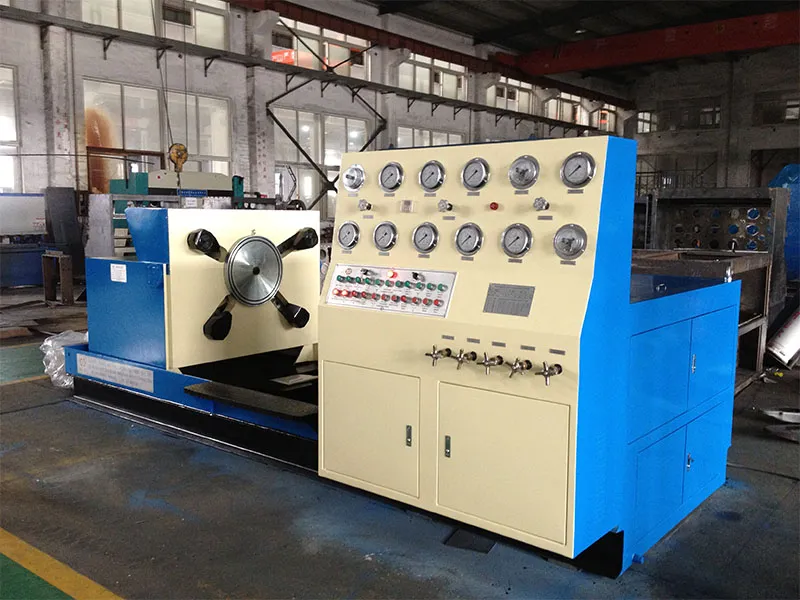

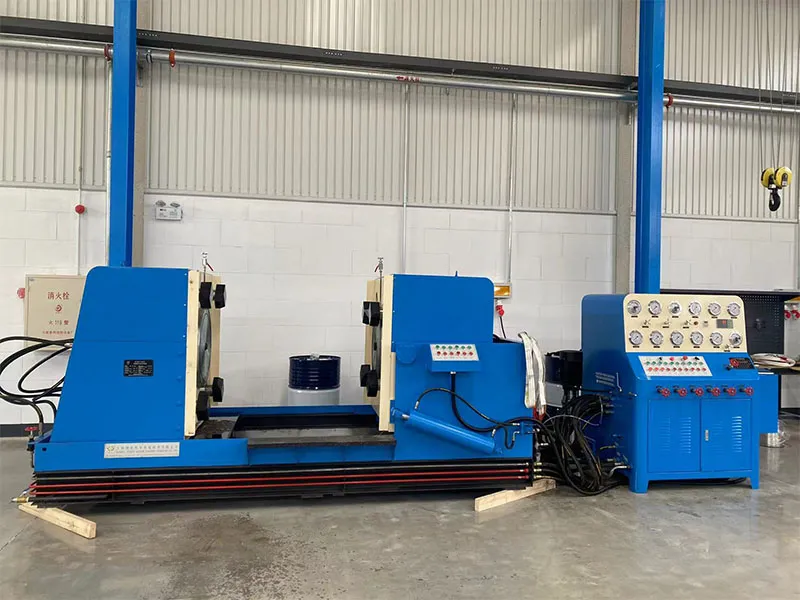

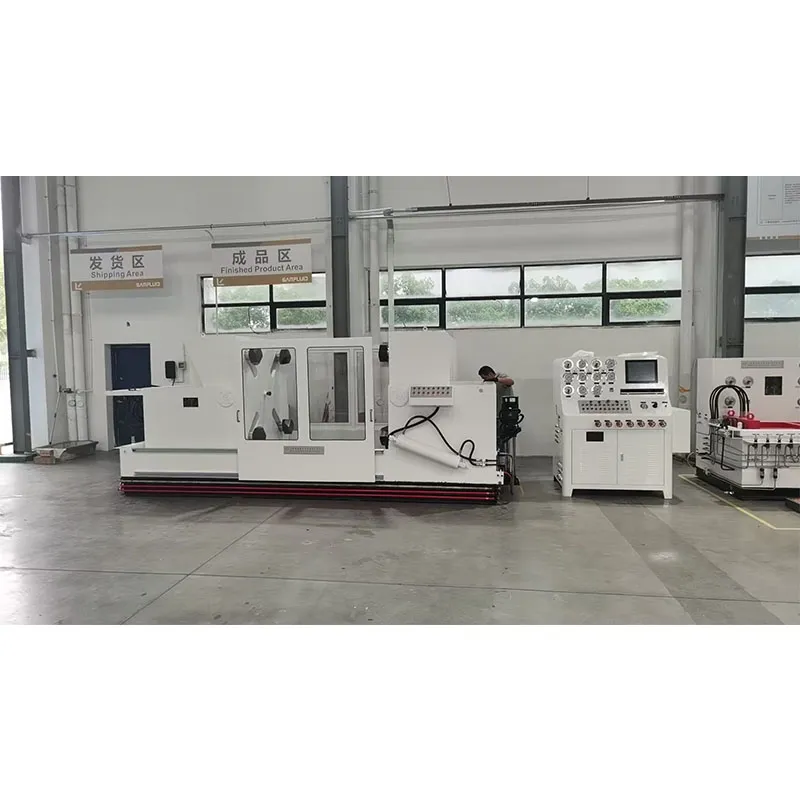

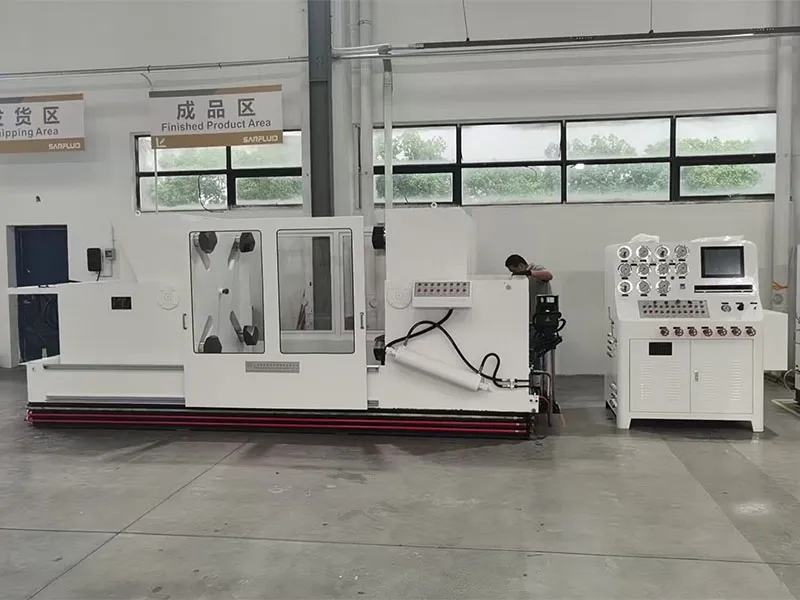

Описание гидравлического испытательного стенда для клапанов обжимного типа

Гидравлический испытательный стенд для клапанов обжимного типа оснащён левой и правой рабочими платформами. На каждой платформе установлен подвижный механизм с прижимными лапами, положение которых синхронно регулируется в зависимости от размера фланца испытываемого клапана. Левая платформа может перемещаться в горизонтальной плоскости для адаптации к конструктивной длине клапанов различных типоразмеров и классов давления. Правая платформа поворачивается на 90°, что удобно для контроля утечек при испытании на одностороннюю герметичность. Высокое давление в гидросистеме, необходимое для создания усилия зажима, обеспечивается собственным гидравлическим усилителем стенда. Испытательная система подачи воды состоит из низконапорного насоса большого расхода, высоконапорного насоса малого расхода, а также трубопроводов и запорной арматуры. Во время испытания сначала включается низконапорный насос для заполнения полости клапана испытательной средой. После заполнения система автоматически активирует высоконапорный насос для нагнетания давления. Когда давление среды достигает предварительно заданного значения, высоконапорный насос автоматически отключается, и система переходит в режим стабилизации давления с отсчётом времени (время выдержки задаётся оператором). По истечении заданного времени загорается соответствующий световой индикатор, и звуковой сигнал оповещает об окончании цикла.

Основные технические параметры и характеристики

Спецификация модели YFB-/



※100

 YFB-/



※200

 YFB-/



※300

 YFB-/



※400

 YFB-/



※500

 YFB-/



※600

 YFB-/



※800

 YFB-/



※1000

 YFB-/



※1200




Номинальный диаметр и диапазон давления

 Номинальный диаметр DN/мм 15-100 50-200 80-300 200-400 250 -500 300-600 400-800 500-1000 600-1200
Номинальное давление PN/MPa 1.6-43.0 1.6-43.0 1.6-43.0 1.6-16.0 1.6-16.0 1.6-16.0 1.6-16.0 1.6-16.0 1.6-11.0
Диапазон длины конструкции Наименьшая длина конструкции мм 108 178 203 292 330 356 406 457 508
Наибольшая длина конструкции мм размер до торца 432 597 673 838 991 1143 1524 1727 1981
Диапазон диаметров и толщин фланцев Минимальный диаметр/толщина фланца мм 90/10 150/16 190/19 345129 405/31 485/32 600/37 700/43 815/48
Максимальный диаметр/толщина фланца мм 275158 380/66 520/75 650/74 775177 915/93 1149/109 1289/115 1511/12




Диапазон расстояний между глухими элементами

 Минимальное расстояние мм 90 160 185 270 310 340 390 440 490
Максимальное расстояние мм 620 800 1000 1150 1320 1420 2100 2250 2500








Гидравлическая система

 Номинальное давление масляного насоса МПа Давление масляного насоса 6.3
Рабочий объем мл /р 6.3 16 25 25 40 40 63 63 80
Высокое давление (бустер) МПа ≤31.5
Диапазон давления в системе МПа ≤6.3
Электропитание Напряжение В/частота Гц 380/50
Двигатель Мощность кВт/полюс 1.5/4 2.216 3/6 3/6 5.5/6 5.5/6 7.5/6 7.5/6 11/6






Габаритные размеры(2)



 Длина мм ( L ) 2550 2820 3100 3350 3750 3900 5200 5500 6000
Ширина м м ( W ) 1230 1400 1510 1750 1800 1900 2400 2500 3000
Высота м м ( H ) 1200 1300 1350 1450 1500 1650 2000 2200 2300
Вес(≈)кг YFB-/※※ 1980 2400 3000 4400 5000 5600 8000 12000 14000
