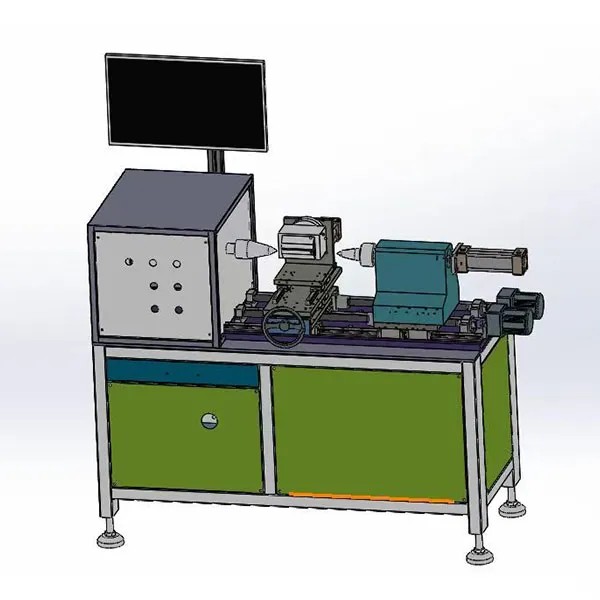

Испытательный стенд для роторов — это специализированное оборудование для электромагнитного неразрушающего контроля литых алюминиевых роторов. Его основная функция — обнаружение дефектов литья, таких как обрыв стержня, сужение стержня, пористость, недолив, и короткие замыкания в направляющих стержнях, что позволяет быстро определить качество и локализовать дефектные направляющие стержни.

Основная структура

◆ Блок измерения и управления: PLC + обрабатывающий модуль с поддержкой отображения волновых форм, настройки верхних/нижних пределов параметров, хранения и отслеживания данных. Совместим с системами Win/Linux.

◆ Электромагнитный датчик: Специальная катушка + магнитный полюс с механизмом регулируемого воздушного зазора для обеспечения точности связи и обнаружения.

◆ Механический механизм: Приводной поворотный стол (шаговый/сервопривод), быстросъёмные зажимные приспособления (адаптированы для роторов с валом и без вала), центр позиционирования. Возможна ручная или автоматическая загрузка/разгрузка.

◆ Вспомогательные функции: Светозвуковая сигнализация, определение местоположения дефектов, печать волновых форм, экспорт данных, совместимость с отслеживанием производственной линии и анализом SPC.

◆ Контролируемые проекты: Обрыв стержня, сужение стержня, пористость/недолив, короткое замыкание направляющих стержней, некачественные концевые кольца, утечка из сердечника, эксцентриситет и аномальный угол наклона пазов.
