В данном продукте используются следующие объекты интеллектуальной собственности нашей компании:

ZL2019 2 224243.4 – "Устройство для нагрузочных испытаний генератора"

ZL2019 2 2219803.7 – "Устройство для испытаний генераторной установки с частотным преобразователем"

ZL2020 2 2344289.2 – "Устройство для испытаний генератора"

ZL2020 2 2351607.8 – "Оснастка для испытаний генератора"

Свидетельство о регистрации программы для ЭВМ:

№ 6841146 – "Комплексное программное обеспечение для тестирования характеристик генератора"

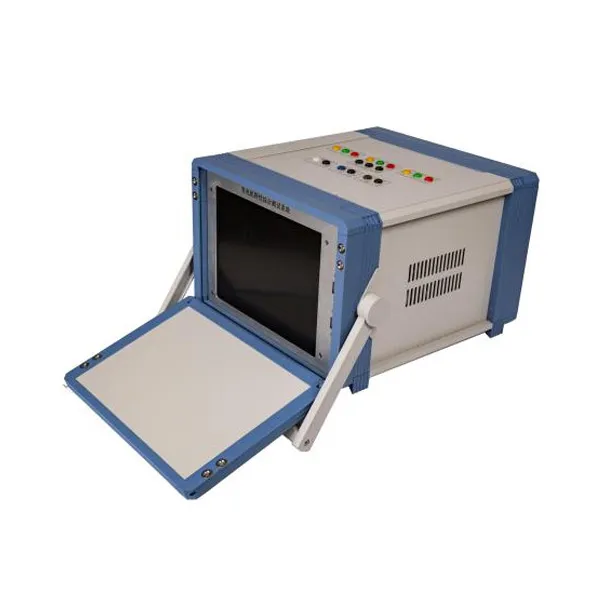

1.Выполнен в моноблочном конструктивном исполнении на базе промышленного компьютера, что обеспечивает повышенную надежность.

2.Оснащен ЖК-дисплеем с большой диагональю для удобства проведения измерений.

3.Поддерживает как автоматический сбор данных, так и интерактивный (диалоговый) режим сбора.

4.Осуществляет построение характеристик в реальном времени для наглядности процесса тестирования.

5.Наличие 2 интерфейсов USB поддерживает импорт и экспорт данных; позволяет загружать исторические данные для автоматического построения графиков и диаграмм.

6.Возможность сравнения волновых форм: фактические данные и исторические данные могут быть отображены на одном графике для облегчения анализа.

7.Стабильные, точные и надежные данные измерений позволяют корректно оценить техническое состояние электромашины и обеспечить нормальную работу генератора.

8.Представление результатов в виде графиков и диаграмм упрощает анализ и архивирование.

9.Высокая степень программируемой автоматизации системы значительно снижает сложность тестирования, повышая производительность и безопасность работ.

10.Обработка 6 каналов напряжения основана на передовых принципах электромагнитной индукции и оптоэлектронной развязки, что обеспечивает высокую точность измерений, малое время отклика и стабильность характеристик. Входы и выходы гальванически развязаны с напряжением изоляции свыше 3 кВ. Допускается постоянная перегрузка до 2-х раз от номинального напряжения (3х150 В, 3х750 В). Входное сопротивление > 150 кОм (или > 750 кОм).

Обработка 3 каналов токовых сигналов осуществляется с использованием токовых клещей, что обеспечивает высокую точность измерений, малое время отклика и стабильность характеристик. Входы и выходы гальванически развязаны (напряжение изоляции > 3 кВ). Допускается длительная перегрузка до 2-х раз от номинального значения и кратковременная (60 с) перегрузка до 20 раз.

Благодаря использованию проходной (трансформаторной) схемы подключения, в приборе отсутствуют внутренние соединения. При правильном выполнении внешних подключений гарантируется, что токовая цепь (ТТ) не окажется в разомкнутом состоянии.

1. Характеристики подключения 12 каналов сигналов:

Переменное напряжение 0～150 В: 3 группы (вторичное напряжение статора)

Переменное напряжение 0～750 В: 3 группы (вторичное напряжение статора возбудителя)

Переменный ток 0～6 А: 3 группы (вторичный ток статора)

Постоянное напряжение 0～±75 мВ: 2 группы (ток ротора генератора)

Постоянное напряжение 0～±1000 В: 1 группа (напряжение ротора генератора)

2. Класс точности:0.2

АЦП:12-разрядный

Частота дискретизации:125 кГц

3.Время отклика: ≤ 20 мс

4.Способ запуска:Ручной; Автоматический

5.Питание:AC 220 В ±10%

6.Габаритные размеры:300 × 200 × 305 мм³

7. Вес: 5 кг
