1.Область применения

1-1 Принцип радиочастотной идентификации (RFID) основан на беспроводной передаче данных между считывателем и меткой для идентификации объектов.

1-2 Широко применяется в чипах для животных, автомобильных противоугонных системах, системах контроля доступа, управлении парковками, автоматизации производственных линий, управлении материальными запасами.

2.Конструктивные характеристики

Таблица 1

3.Эксплуатационные характеристики

Таблица 2

4.Электрические характеристики

* Электрические параметры образцов, описанных в данном отчете, были измерены в следующих условиях: температура: 25±15℃; влажность: 65±20% RH; мощность прибора: 1 мкВт; атмосферное давление: (0.96±0.1)×10⁵ Па; все экспериментальные данные были получены при измерении патч-антенны с заземляющей пластиной 150×150 мм в безэховой камере.

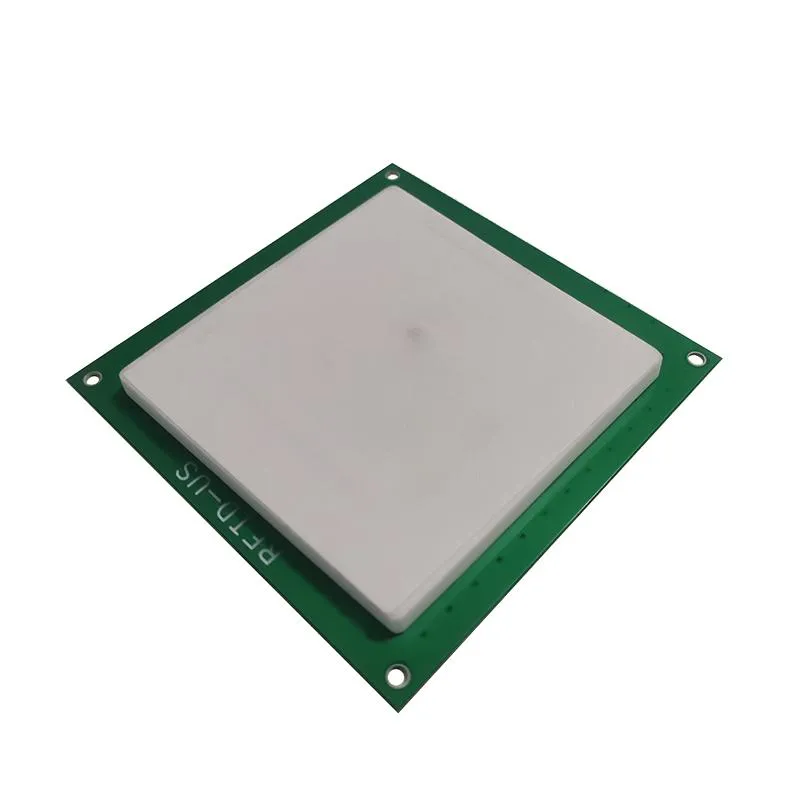

4-1 Параметры керамического излучателя (Patch) / Показатели RFID：

Таблица 3

Параметр	Значение
Центральная частота	915±3МГц   922.5±3МГц
Полоса пропускания	>20МГц
Максимальное усиление	5.0 dBic  (тип., с пластиной 150×150 мм)
КСВ	<1.5
Поляризация	Правая круговая
Импеданс	50 Ω
Рисунок 1:Данные настройки согласования
Рисунок 2:Данные измерений в безэховой камере
Рисунок 3:3D-диаграмма на 915 МГц
Рисунок 4: 3D-диаграмма на 922.5 МГц

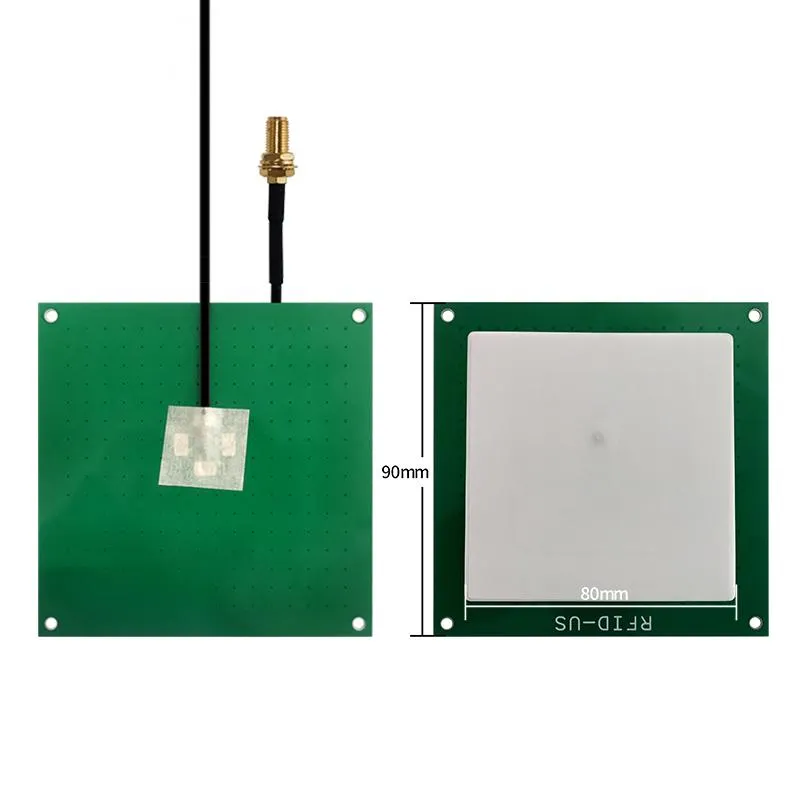

5.Габаритные размеры антенны
