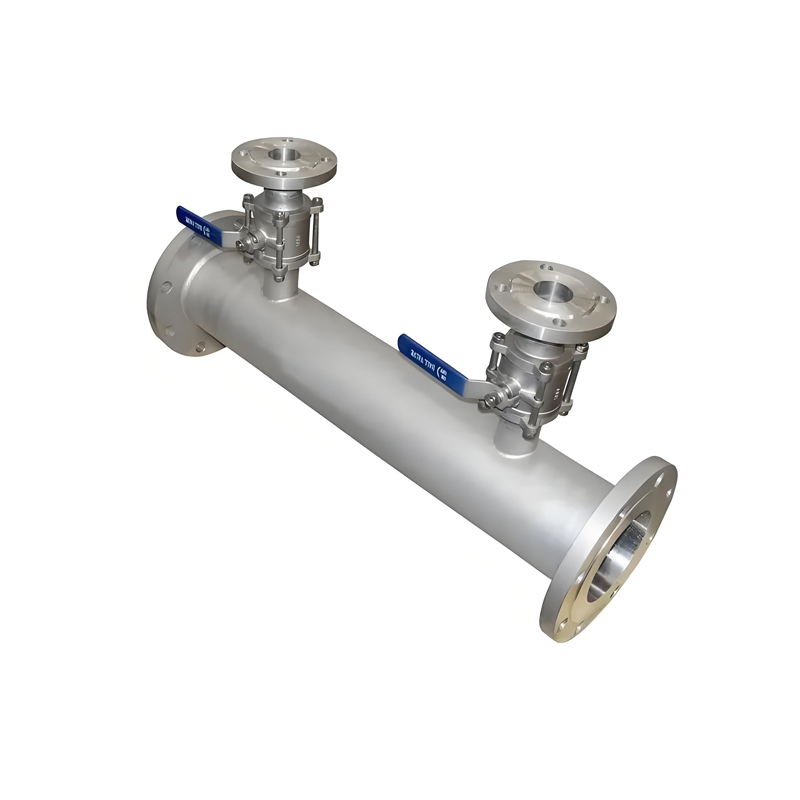

Клиновой расходомер — это прибор для измерения расхода по перепаду давления, который в основном используется для измерения расхода высоковязких жидкостей, жидкостей, содержащих твердые частицы, или жидкостей, склонных к образованию накипи. Ниже приведены его основные характеристики:

1. Принцип действия

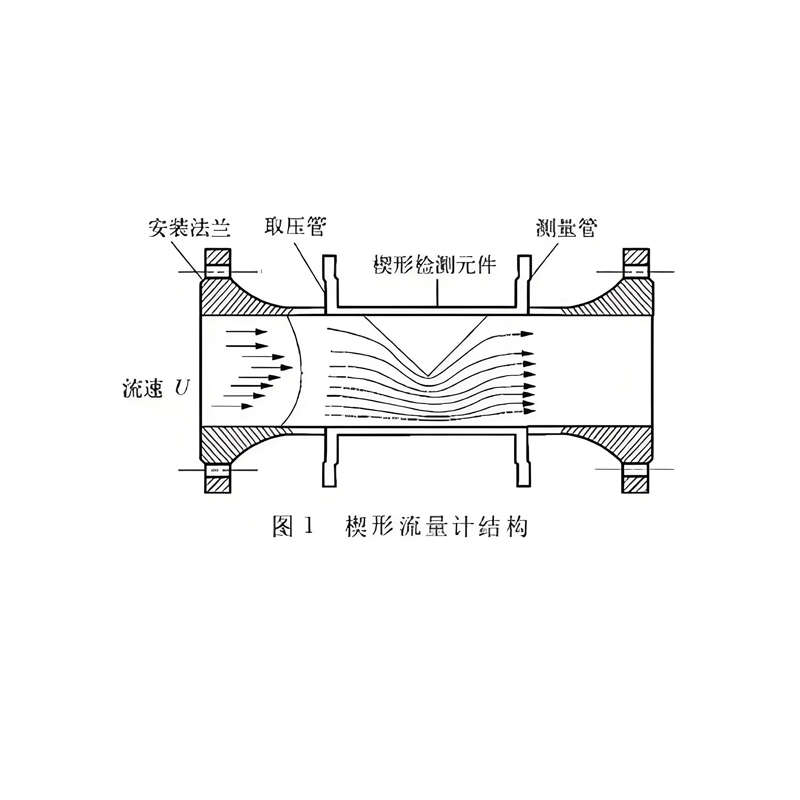

- На основе уравнения Бернулли он рассчитывает расход, измеряя перепад давления, создаваемый до и после прохождения жидкости через клинообразное сужение.
- Клиновидное сужение создает локальное сужение внутри трубопровода, увеличивая скорость потока и снижая статическое давление. Перепад давления пропорционален квадрату расхода.

2. Конструктивные особенности

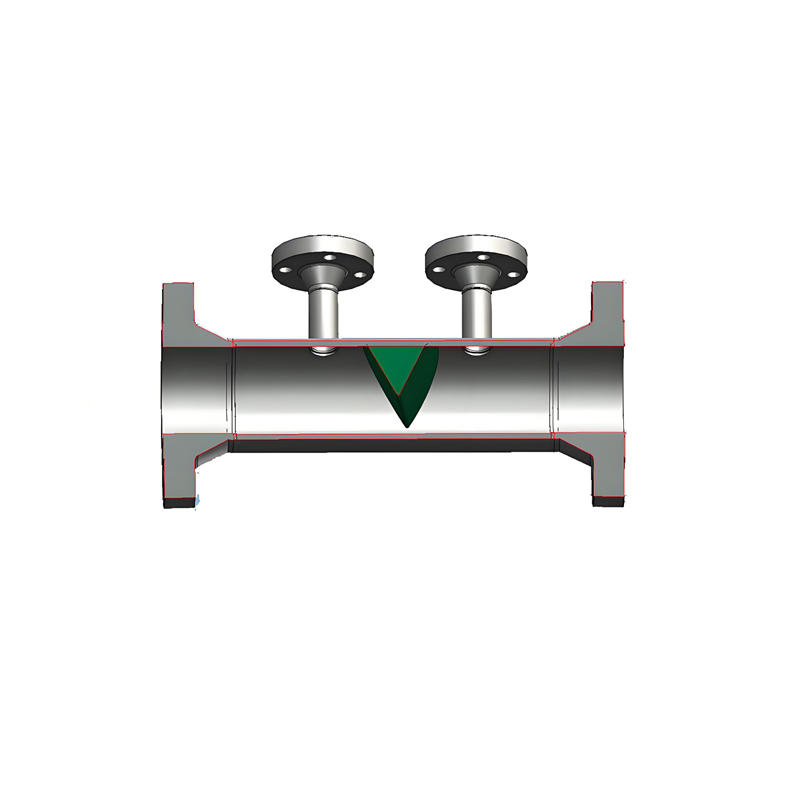

- Клиновое сужение: имеет V-образную или клиновидную форму с углом раскрытия, как правило, от 30° до 60°. Устанавливается в нижней части трубопровода для минимизации риска засорения.
- Датчики давления: Располагаются выше и ниже отверстия для непосредственного измерения перепада давления.
- Материалы: Диффузоры в основном изготавливаются из нержавеющей стали, а трубопроводы совместимы с углеродистой сталью или материалами с покрытием.

3. Преимущества
- Подходит для сложных жидкостей: Превосходно подходит для измерения высоковязких сред (например, сырая нефть, битум), шламов (например, минеральный шлам, сточные воды) или сред, содержащих взвешенные твердые частицы.
- Устойчивость к засорению: клиновидная конструкция предотвращает задержание частиц, обеспечивая долгосрочную стабильность.
- Низкая потеря давления: значительно сниженный перепад давления по сравнению с диафрагмами, что обеспечивает заметную экономию энергии.
- Износостойкость: подходит для коррозионных или абразивных сред (доступны износостойкие покрытия).

4. Сценарии применения
- Нефтехимия: измерение расхода тяжелой нефти, остаточной нефти и битума.
- Горнодобывающая промышленность и металлургия: мониторинг транспортировки шлама, грязи или отходов.
- Охрана окружающей среды: расход шлама при очистке сточных вод.
- Пищевая и фармацевтическая промышленность: жидкости с высокой вязкостью (например, сиропы, фармацевтические растворы).

5. Выбор и установка
- Диапазон диаметров труб: обычно от DN25 до DN600; для более крупных размеров требуется индивидуальная настройка.
- Требования к установке: требуются прямые участки труб перед и после датчика (5D–10D перед датчиком, 2D–5D после датчика, где D — диаметр трубы). Горизонтальная или вертикальная установка (поток жидкости снизу вверх).
- Калибровка: параметры должны быть откалиброваны в соответствии с характеристиками жидкости; может потребоваться компенсация вязкости.
- Коэффициент регулирования: обычно 10:1.

6. Рекомендации по техническому обслуживанию
- Периодически проверяйте клиновидную секцию на наличие загрязнений или износа.
- Датчики перепада давления требуют изоляции от засорения (например, установка продувочного кольца).

Резюме
Клиновые расходомеры известны своей простой конструкцией и пригодностью для агрессивных сред, представляя собой усовершенствованную альтернативу традиционным диафрагмам. Они особенно хорошо подходят для надежного измерения сложных жидкостей в промышленных процессах, хотя необходимо учитывать компромисс между точностью и требованиями к техническому обслуживанию. Выбор должен включать комплексную оценку характеристик жидкости, диаметра трубы, а также условий рабочего давления и температуры.
