Описание комплектного распределительного устройства 10 кВ (KYN28A-12):

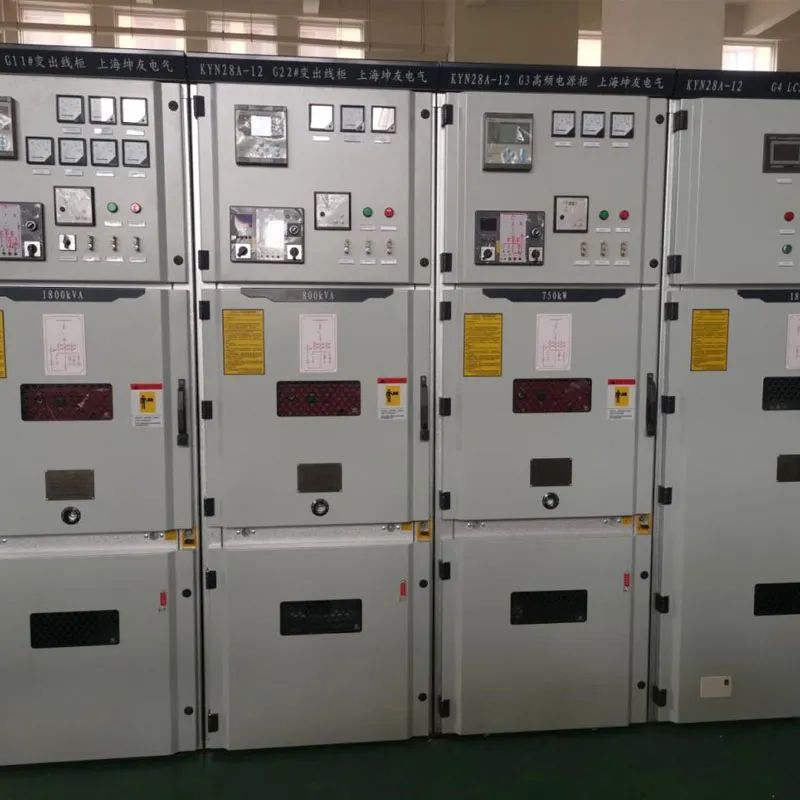

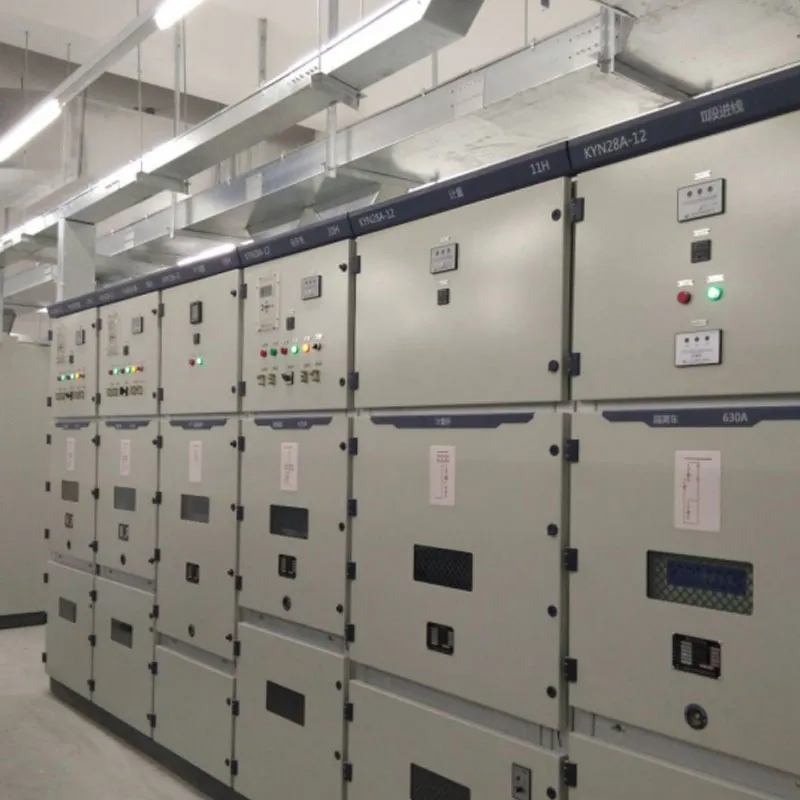

Комплектное распределительное устройство KYN28A-12, полное наименование - KYN28A-12, представляет собой комплектное металлическое закрытое распределительное устройство переменного тока с выкатными элементами в бронированном исполнении, широко применяемое в энергосистемах в качестве высоковольтного распределительного оборудования. Благодаря превосходным характеристикам и надежности, распределительное устройство KYN28 играет важную роль в энергосистемах, обеспечивая безопасную и стабильную подачу электроэнергии.

Принцип работы

Управление коммутацией цепей: осуществляется с помощью выкатного вакуумного выключателя. Выкатной элемент может перемещаться в рабочие, испытательные/разъединительные положения, что обеспечивает безопасность операций и удобство обслуживания оборудования.

Блокировочная защита: оснащена полным набором функций блокировки "пяти видов защиты", предотвращающих ошибочные операции и обеспечивающих безопасность персонала и оборудования.

Конструкция и состав

Конструкция шкафа:

Материал: изготавливается из алюмоцинкованной стали или высококачественной холоднокатаной стали с многократным гибом и болтовым соединением, обладает высокой точностью, повышенной коррозионной стойкостью и устойчивостью к окислению.

Зонирование: шкаф обычно разделен на четыре независимых отсека - отсек шин, отсек выключателя, кабельный отсек и отсек релейной защиты и приборов, разделенных металлическими перегородками для эффективного предотвращения распространения неисправностей.

Основные компоненты:

Выключатель: обычно оснащается вакуумным выключателем, таким как VS1 или VD4 компании ABB, обладающим высокой отключающей способностью и хорошими дугогасительными характеристиками.

Разъединитель и заземляющий разъединитель: используются для изоляции источника питания и обеспечения безопасности при обслуживании.

Трансформаторы: включая трансформаторы тока и напряжения, предназначенные для измерений и защиты.

Вторичные элементы: такие как реле, управляющие переключатели, сигнальные лампы и другие, реализующие функции управления, мониторинга и защиты.

Принцип работы

Управление коммутацией цепей: осуществляется с помощью выкатного вакуумного выключателя. Выкатной элемент может перемещаться в рабочие, испытательные/разъединительные положения, что обеспечивает безопасность операций и удобство обслуживания оборудования.

Блокировочная защита: оснащена полным набором функций блокировки "пяти видов защиты", предотвращающих ошибочные операции и обеспечивающих безопасность персонала и оборудования.

Технические параметры

Номинальное напряжение: 3,6 кВ, 7,2 кВ, 12 кВ и другие.

Номинальный ток: 630 А, 1250 А, 1600 А, 2000 А, 2500 А, 3150 А и другие.

Номинальный кратковременно допустимый ток: 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА и другие.

Номинальный ударный ток: 40 кА, 50 кА, 63 кА, 80 кА, 100 кА и другие.

Области применения:

Широко применяется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в коммерческих зданиях и других объектах энергосистем для распределения, управления и защиты электроэнергии.
