Описание продукта

Описание комплектного распределительного устройства 35 кВ (KYN61-40.5):

Комплектное распределительное устройство KYN61, полное наименование - KYN61-40.5, представляет собой комплектное металлическое закрытое распределительное устройство переменного тока с выкатными элементами в бронированном исполнении, предназначенное в основном для внутренней установки в энергосистемах 35 кВ.

Принцип работы

Управление и защита цепей: коммутация цепей осуществляется выключателем, устройство оснащено комплексом защитных элементов для защиты от перегрузок, коротких замыканий и других аварийных режимов.

Блокировочная защита: имеет принудительное механическое блокировочное устройство, реализующее функции "пяти видов защиты", предотвращающее ошибочные операции и обеспечивающее безопасность персонала и оборудования.

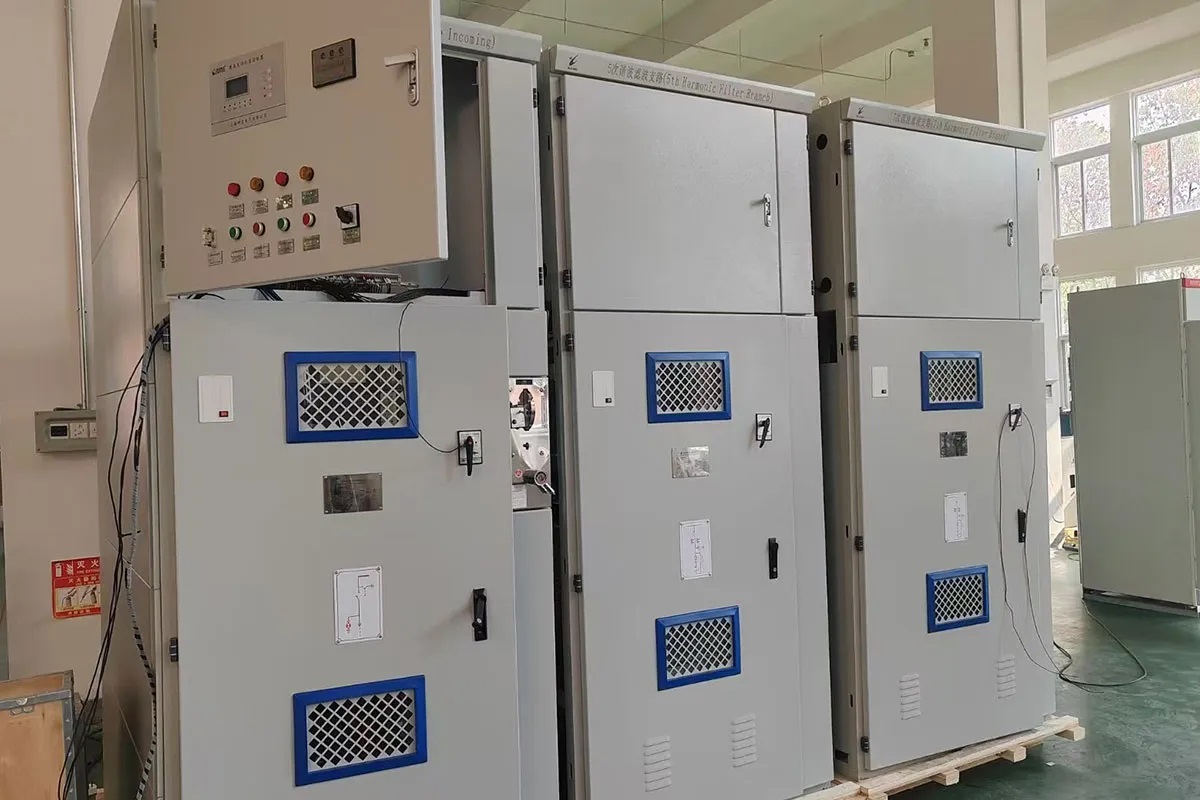

Конструкция шкафа

Материал: изготовлен из высококачественной холоднокатаной стали или алюмоцинкованной стали с обработкой на станках с ЧПУ, напылением полимеров или оцинковкой, обладает высокой прочностью и отличными антикоррозийными свойствами.

Компоновка: внутреннее пространство шкафа металлическими перегородками разделено на четыре независимых отсека - отсек шин, отсек выключателя, кабельный отсек и отсек релейной защиты и приборов, что обеспечивает безопасность и предотвращает распространение аварий.

Основные компоненты

Выключатель: может комплектоваться вакуумным выключателем (например, ZN85-40.5) или элегазовым выключателем, обладает высокой отключающей способностью и надежностью.

Выкатной элемент: выкатной элемент выключателя имеет централизованную конструкцию, может перемещаться между испытательным и рабочим положениями, что обеспечивает удобство эксплуатации.

Разъединитель и заземляющий разъединитель: обеспечивают изоляцию цепей и защитное заземление.

Меры изоляции: применяются термоусаживаемые изоляционные материалы и технология эпоксидного покрытия, устанавливаются изоляционные кожухи и шторки контактных коробок, что повышает изоляционные характеристики.

Технические параметры

Номинальное напряжение: 40,5 кВ

Номинальный ток: 1250 А, 1600 А, 2000 А и другие

Номинальный ток отключения при коротком замыкании: 25 кА, 31,5 кА, 40 кА

Номинальный кратковременно допустимый ток: 25 кА, 31,5 кА, 40 кА (4 с)

Номинальный ударный ток: 63 кА, 80 кА

Номинальная частота: 50 Гц
