Описание продукта

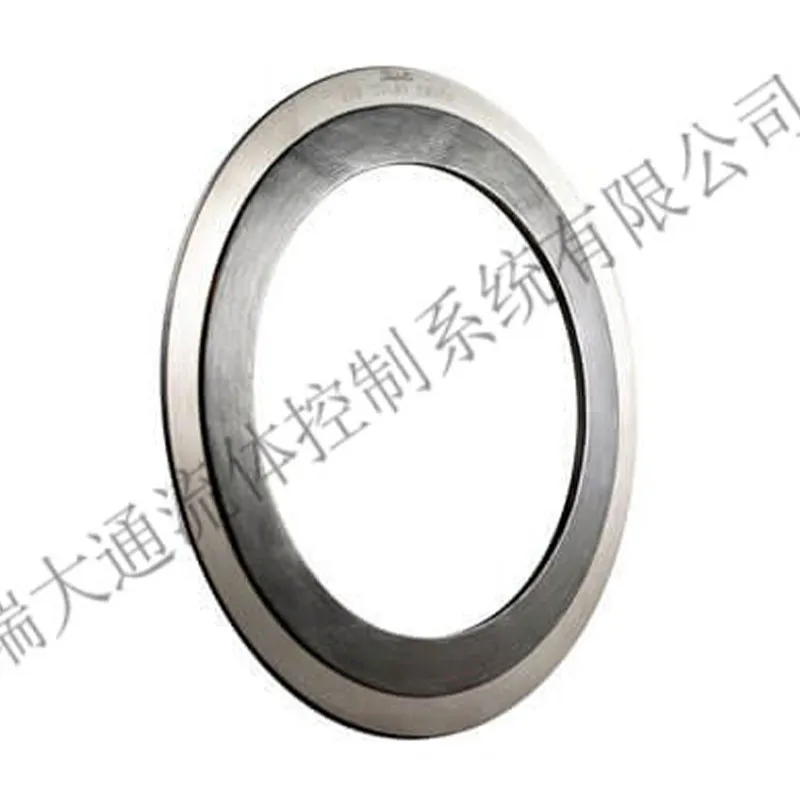

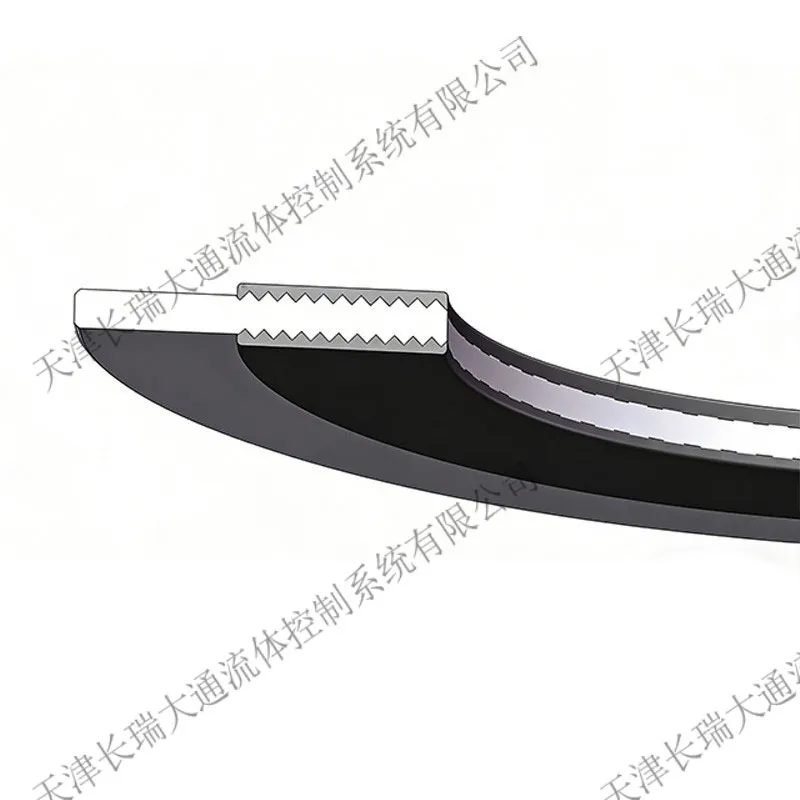

Композитная кампрофильная прокладка с металлическим сердечником обычно изготавливается путём обработки на высокоточной токарной или специализированной фрезерной машине концентрических волнообразных канавок на обеих сторонах металлической плоской прокладки. Вершины гребней на верхней и нижней поверхностях расположены в шахматном порядке, что повышает сжимаемость и способность к восстановлению. Поскольку контакт с ответными фланцами осуществляется через несколько концентрических линейных контактов, создаётся лабиринтный эффект. В зависимости от среды и условий эксплуатации на обе стороны может наноситься мягкая облицовка — гибкий графит, PTFE, безасбестовый лист или некоторые мягкие металлы. Это сочетает герметизирующие свойства мягкого покрытия с прочностью и упругостью металлического сердечника, обеспечивая высокую герметичность. В большинстве случаев рекомендуется графит; если среда может реагировать с графитом или требуется чистая среда, рекомендуется недавно внедрённая высокоэффективная расширенная фторопластовая облицовка (ePTFE). Кампрофильные прокладки обычно достигают герметичности при относительно низком удельном усилии обжатия.

Кампрофильная прокладка может использоваться и без наклеенных мягких облицовок, обеспечивая при этом отличную герметизацию. По сравнению с комбинированными прокладками в форме зубцов, они обладают превосходными свойствами восстановления после сжатия. Особенно в дымоходах и газовых трубах большого диаметра, в условиях низкого давления и высокой температуры, а также при деформированных, неровных фланцах они обеспечивают значительно более высокую герметичность.

Для специальных условий, таких как экстремально высокая температура или сильная коррозия, кампрофильные прокладки могут изготавливаться из специальных материалов по запросу, включая:

Нержавеющие стали: 304L, 321, 316Ti, 309, 347, 410, Дуплексные стали: 2205, MONEL 400,INCONEL 600, 625, INCOLOY 800, 825, HASTELLOY B-2, C-276, Титан (T2) и другие специальные нержавеющие стали и сплавы.
