Круглый анкер фиксированного конца

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сычуань Байи Дорожно-мостовая Техника

дом 189, улица Шуньцзян, проспект Уцзинь, район Синьцзинь, город Чэнду (Промышленный парк Синьцзинь, Зона А)

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Круглый обжимной анкер фиксированного конца

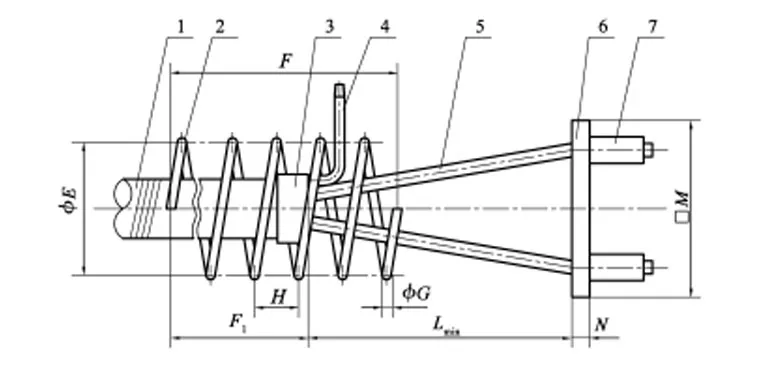

Схематическое изображение конструкции и системы анкеровки круглого обжимного анкера фиксированного конца показано на рисунке A.4.

Пояснения к позициям:

1 — Гофрированная трубка
2 — Спиральная арматура
3 — Ограничительное кольцо
4 — Воздуховыпускная трубка
5 — Стальной канат
6 — Опорная плита
7 — Обжимной анкерный элемент
E — Диаметр центрального витка спиральной арматуры
F — Высота расположения спиральной арматуры
F1 — Высота расположения спиральной арматуры внутри ограничительного кольца
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры
L — Длина участка стального каната между ограничительным кольцом и опорной плитой
M — Длина стороны квадратной опорной плиты
N — Толщина опорной плиты

Рисунок A.4 Схематическое изображение конструкции и системы анкеровки круглого обжимного анкера фиксированного конца

A.5.2 Минимальные размеры круглого обжимного анкера фиксированного конца приведены в таблице A.4. Для анкеров с количеством отверстий 28 и более рекомендуется выполнять специальное проектирование.

Минимальные размеры круглого обжимного анкера фиксированного конца

Модель	M	N	L_min	φE	F	F₁	ΦG	H
YMP15-1	80	14	—	80	120	—	8	30
YMP15-3	120	16	180	120	160	110	10	40
YMP15-4	140	16	240	140	200	110	10	50
YMP15-5	155	16	300	150	200	110	10	50
YMP15-6	170	16	380	170	200	120	12	50
YMP15-7	185	16	380	170	200	120	12	50
YMP15-8	195	16	440	190	200	120	12	50
YMP15-9	210	16	440	200	200	120	12	50
YMP15-10	220	16	500	205	240	135	14	60
YMP15-12	240	16	500	230	240	135	14	60
YMP15-15	260	16	560	260	300	135	16	60
YMP15-19	300	16	720	280	300	135	16	60
YMP15-22	325	16	900	290	300	135	18	60
YMP15-27	350	16	1000	330	350	135	18	70
