Круглый анкер натяжного конца

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Сычуань Байи Дорожно-мостовая Техника

дом 189, улица Шуньцзян, проспект Уцзинь, район Синьцзинь, город Чэнду (Промышленный парк Синьцзинь, Зона А)

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Круглый анкер натяжного конца

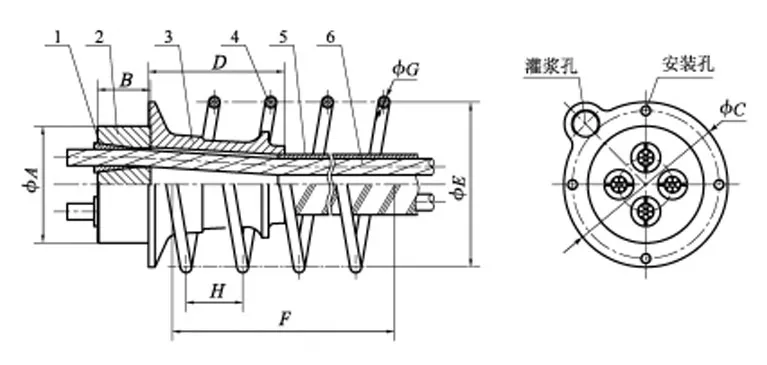

Схематическое изображение конструкции и системы анкеровки круглого анкера натяжного конца показано на рисунке A.1. Конические отверстия в анкерной плите рекомендуется располагать в соответствии со следующими принципами:
a) Форма расположения отверстий должна быть правильной, симметричной, способствовать восприятию нагрузки и обеспечивать удобство монтажа.
b) Для 1-6 отверстий применяется однорядное расположение, для 7-16 двухрядное, для 17-27 трехрядное. Для анкеров с количеством отверстий 28 и более выполняется специальное проектирование.

Монтажное отверстие Отверстие для заливки

Пояснения к позициям:

1 — Клиновой зажим
2 — Анкерная плита
3 — Опорная плита под анкером
4 — Спиральная арматура
5 — Гофрированная трубка
6 — Стальной канат

A — Диаметр анкерной плиты
B — Высота анкерной плиты
C — Наружный диаметр торцевой поверхности опорной плиты под анкером
D — Высота опорной плиты под анкером
E — Диаметр центрального витка спиральной арматуры
F — Высота расположения спиральной арматуры
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры

Рисунок A.1 Схематическое изображение конструкции и системы анкеровки круглого анкера натяжного конца

A.2.2 Минимальные размеры и масса круглых анкеров натяжного конца с количеством отверстий от 1 до 27 приведены в таблице A.1. Для анкеров с количеством отверстий 28 и более рекомендуется выполнять специальное проектирование.

Минимальные размеры круглого анкера натяжного конца

Модель	Анкерная плита		Опорная плита под анкером (круглая)		Спиральная арматура
Модель	ΦA	B	ΦC	D	ΦE	F	ΦG	H
YM15-1	50	48	—	—	80	120	8	30
YM15-2	86	50	130	80	115	120	8	30
YM15-3	91	50	130	110	120	160	10	40
YM15-4	102	50	145	120	140	200	10	50
YM15-5	112	50	160	130	150	200	10	50
YM15-6	126	52	180	150	170	200	12	50
YM15-7	126	53	180	150	170	200	12	50
YM15-8	136	55	195	160	190	200	12	50
YM15-9	146	55	208	160	200	200	12	50
YM15-10	156	58	220	180	205	240	14	60
YM15-11	166	58	235	190	205	240	14	60
YM15-12	166	60	235	190	230	240	14	60
YM15-13	170	63	235	190	230	240	14	60
YM15-14	176	65	250	210	240	240	14	60
YM15-15	186	68	265	245	260	300	16	60
YM15-16	196	70	265	245	260	300	16	60
YM15-17	196	73	275	265	280	300	16	60
YM15-18	206	75	285	280	280	300	16	60
YM15-19	206	75	285	280	280	300	16	60
YM15-20	226	80	300	290	290	300	16	60
YM15-21	226	80	300	290	290	300	16	60
YM15-22	226	80	300	290	290	300	18	60
YM15-23	244	85	330	300	330	300	18	60
YM15-24	244	85	330	300	330	350	18	70
YM15-25	245	85	330	300	330	350	18	70
YM15-26	245	90	330	300	330	350	18	70
YM15-27	245	90	330	300	330	350	18	70
