Система тормозного воздушного компрессора грузового автомобиля (Основной источник сжатого воздуха для пневматической тормозной системы)

1. "Система тормозного воздушного компрессора"

Система тормозного воздушного компрессора является центральным узлом подачи воздуха в пневматической тормозной системе грузового автомобиля. Приводимый в действие двигателем, компрессор сжимает атмосферный воздух до высокого давления. Затем сжатый воздух осушается, фильтруется и накапливается в ресиверах. Этот стабильный источник высокого давления питает рабочие тормозные цилиндры, стояночный тормоз, тормозную систему прицепа, а также различные пневматические вспомогательные устройства (такие как пневмоусилитель сцепления и пневмопривод дверей). Работа этой системы является необходимым условием для функционирования пневматических тормозов грузового автомобиля.

2. Коленчатый вал воздушного компрессора

(1) Основное описание:

Коленчатый вал является критически важной подвижной деталью в поршневом воздушном компрессоре. Он соединяет двигатель с поршнями, выполняя ключевую задачу по передаче мощности и преобразованию движения. Его конструкция и производство напрямую влияют на плавность работы машины, уровень энергопотребления и частоту отказов.Изделие в основном состоит из следующих частей: коренные шейки, шатунные шейки (кривошипные пальцы), щёки кривошипа, противовесы и передний конец вала. Для изготовления используются высококачественные углеродистые конструкционные стали и чугун с шаровидным графитом. Соответственно, заготовки валов бывают коваными и литыми.

(2) Ключевые функции:

- В поршневом компрессоре коленчатый вал принимает крутящий момент от двигателя и преобразует вращательное движение в возвратно-поступательное движение поршней.

- Передает мощность через шатуны к поршням, обеспечивая рабочий цикл: всасывание, сжатие и нагнетание воздуха.

- В процессе работы вал подвергается циклическим сложным знакопеременным нагрузкам. Встроенные противовесы уменьшают инерционные силы вращения, снижая общий уровень вибрации и шума агрегата.

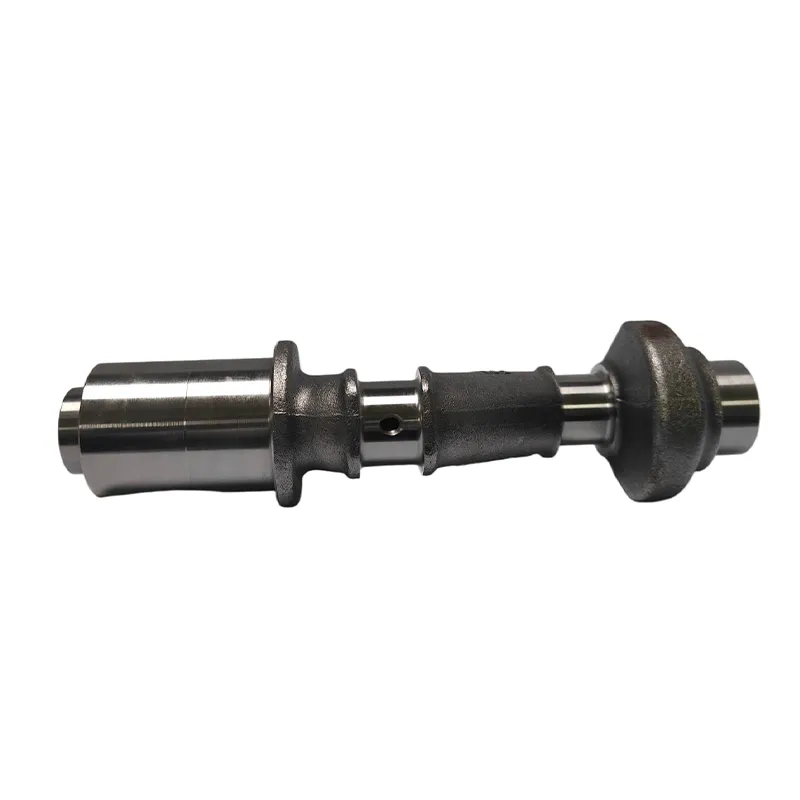

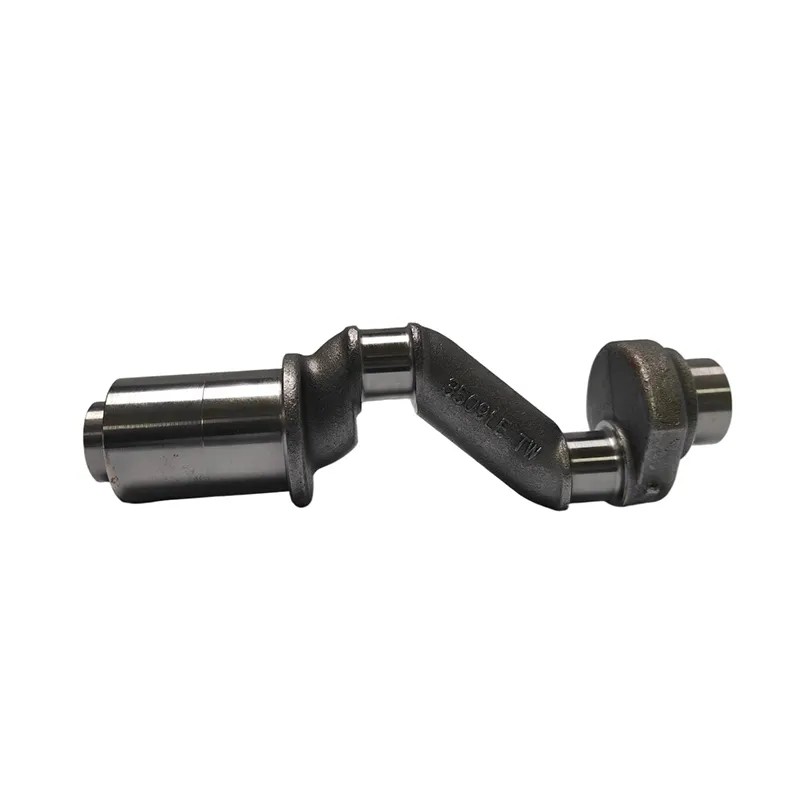

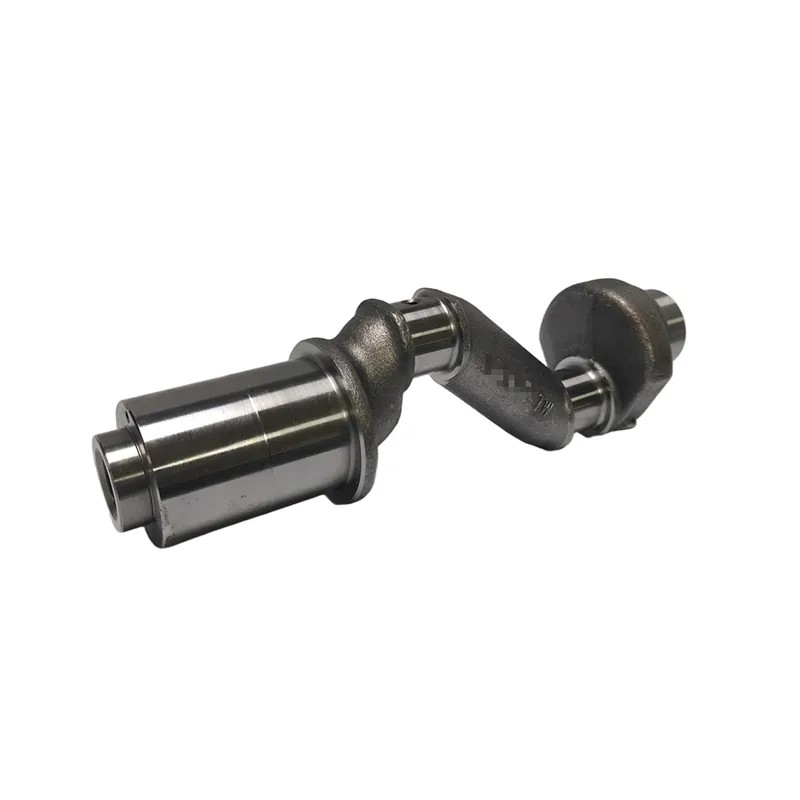

3. Описание продукции: коленчатый вал компрессора (с двумя эксцентриками)

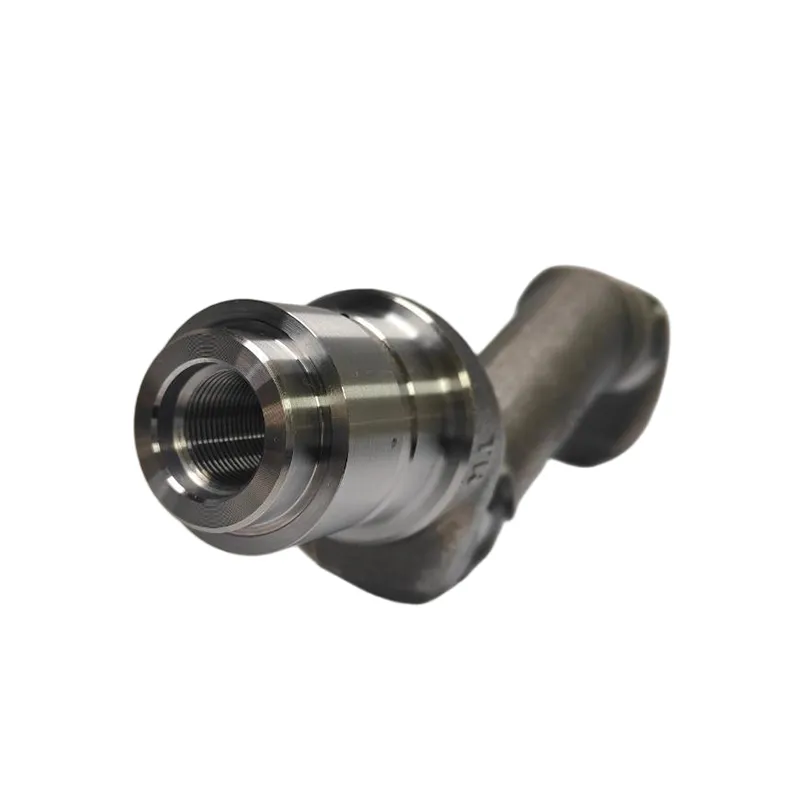

LE – заготовка изготовлена по технологии ковки, обладает хорошими демпфирующими свойствами и высокой износостойкостью. Конструкция изделия включает внутреннее отверстие на длинной стороне вала для сопряжения с приводным механизмом и внутреннее отверстие на короткой стороне для привода синхронной работы вспомогательных агрегатов оборудования. Шатунные шейки обработаны по технологии среднечастотной закалки (ТВЧ), что повысило поверхностную твердость изделия, его износостойкость и сопротивление усталости, одновременно уменьшив деформации и остаточные напряжения. Конструкция с двумя эксцентриками эффективно балансирует вибрации, возникающие при работе компрессора, обеспечивая высокую стабильность на повышенных оборотах.
