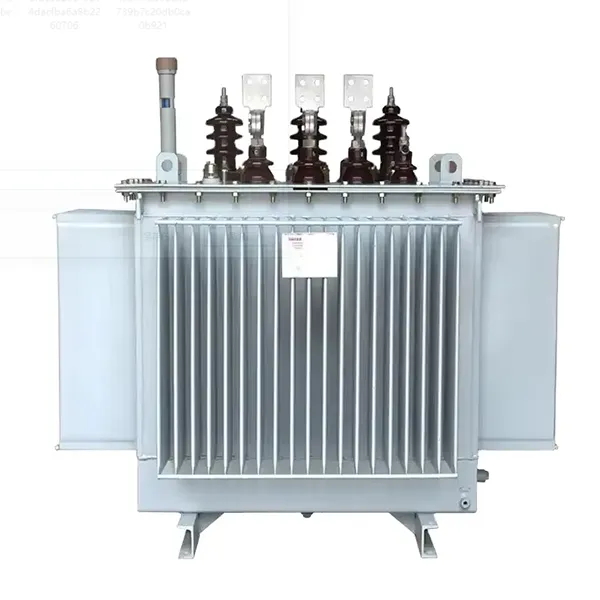

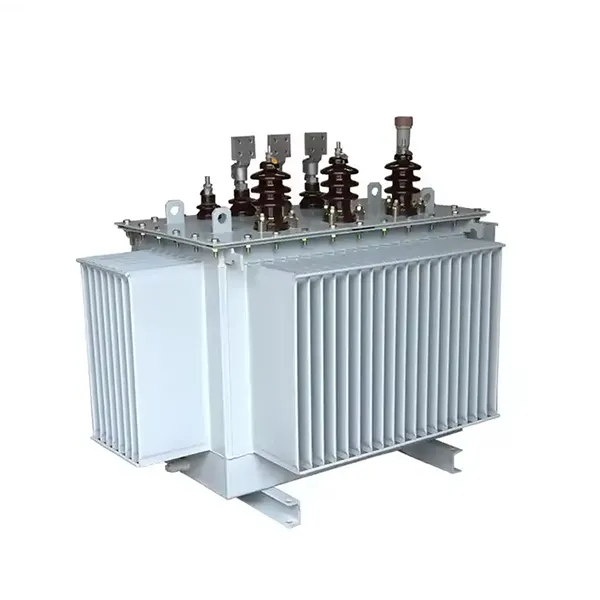

Масляный трансформатор типа S11-M, 20-10 кВ, с негорючим жидким диэлектриком

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Шэньхэн Энергетическое Оборудование

№ 168, Пунань Шестая дорога, Зона экономического развития Юэцин, город Юэцин, Вэньчжоу, провинция Чжэцзян, Китай

Описание продукта

Информация о компании

Основная информация

Высота установки

не более 1000 метров над уровнем моря.

Температура окружающей среды

от –40 ℃ до +40 ℃.

Конструкция сердечника

Стержневой

Тип обмотки

Двухобмоточный

Использование

Мощный трансформатор

Форма магнитопровода

тороидальный

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Общее описание

Полногерметичный масляный трансформатор типа S11-M (мощностью 80–2500 кВА, напряжением 20/10 кВ) применяется в электрических сетях переменного тока частотой 50 Гц с номинальным рабочим напряжением до 10 кВ и 20 кВ. Используется в качестве распределительного трансформатора на предприятиях нефтехимической, металлургической, химической, текстильной, лёгкой промышленности, а также в местах с высокой запылённостью.

Рабочие условия

Высота установки: не более 1000 метров над уровнем моря.

Температура окружающей среды: от –40 ℃ до +40 ℃.

Внешний вид и монтажные размеры

Ном. мощность, кВА	Внешний вид и монтажные размеры
Ном. мощность, кВА	L	W	H	C1	C2
30	950	650	880	400	400
50	1000	650	900	400	400
63	1020	720	960	400	400
80	1080	730	990	400	400
100	1090	760	1050	400	500
125	1120	780	1080	550	550
160	1160	810	1130	550	550
200	1210	850	1180	550	550
250	1220	860	1220	550	550
315	1380	900	1260	550	550
400	1430	920	1290	550	660
500	1530	960	1360	550	660
630	1680	1000	1400	660	660
800	1700	1100	1480	660	820
1000	1750	1150	1520	660	820
1250	1850	1210	1600	660	820
1600	2000	1280	1690	820	820
2000	2280	1360	1850	820	820
2500	2580	1890	2100	820	820

Конструкция сердечника	Стержневой
Тип обмотки	Двухобмоточный
Использование	Мощный трансформатор
Форма магнитопровода	тороидальный
Сетная частота	50 Гц
Материал проводника	медь
Транспортная упаковка	Экспортная стандартная деревянная коробка
Торговая марка	CHSH
Код ТН ВЭД	8504210000

Технические параметры

Ном. мощность, кВА

Комбинация напряжений, кВ

Обозначение группы соединений обмоток

Потери холостого хода

Потери короткого замыкания

Ток холостого хода

Напряжение КЗ

Масса, кг

в н

Диапазон регулирования ВН

нн

Масла

Полная

20-10

±5X2.5%

±2X2.5%

0.4

Dyn11

0.09

0.66

2.1

5.5

180

420

0.13

0.96

150

495

0.15

1.145

1.9

170

560

0.18

1.37

1.8

190

635

100

0.20

1.65

1.6

215

710

125

0.24

1.98

1.5

250

840

160

0.29

2.42

1.4

285

945

200

0.33

2.86

1.3

340

1125

250

0.40

3.35

1.2

390

1295

315

0.48

4.01

1.1

445

1475

400

0.57

4.73

1.0

515

1712

500

0.68

5.66

1.0

6.0

460

1995

630

0.81

6.82

0.9

585

2450

800

0.98

8.25

0.8

636

2765

1000

1.15

11.33

0.7

840

3650

1250

1.35

13.20

0.7

970

4220

1600

1.63

15.95

0.6

1105

4800

2000

1.95

19.14

0.6

1205

5240

2500

2.34

22.22

0.5

1300

5650

Конструкторские особенности

1.Магнитопровод (сердечник) трансформатора

Магнитопровод изготавливается из холоднокатаной текстурированной электротехнической стали, обладающей высокой магнитной проницаемостью. Сборка магнитопровода выполняется со скосом стыков под углом. Стержни магнитопровода имеют многоступенчатое поперечное сечение, приближенное к кругу, в то время как ярма имеют аналогичную форму и идентичное сечение.

2.Обмотки

Обмотки выполнены с каналами для масла гофрированной формы и не подвергаются лакированию, закреплены бандажами. Все обмотки — концентрические. Высоковольтная обмотка имеет отводы для переключения ступеней напряжения, которые подключены к переключателю с разъёмными контактами. Переключатель установлен на крышке масляного бака и позволяет при обесточенном трансформаторе изменять номинальное напряжение в пределах 10–20 кВ.

3.Устройства безопасности и защиты

Трансформаторы мощностью от 30 до 2000 кВА оснащены предохранительными клапанами для сброса избыточного давления. По требованию заказчика могут быть установлены газовые реле с контактами сигнализации и отключения питания.

4.Устройство для измерения температуры трансформаторного масла

Все трансформаторы оснащены гильзами для стеклянных термометров, которые установлены на крышке масляного бака и погружаются в трансформаторное масло на глубину 120 ± 10 мм. Трансформаторы мощностью от 1000 до 2000 кВА дополнительно оборудуются выносными сигнальными термометрами.

5.Масляный бак трансформатора

Масляный бак трансформатора изготовлен из гофрированных стенок с порошковым лакокрасочным покрытием, обладающим высокой прочностью. Гофрированные стенки выполняют не только функцию радиаторов охлаждения, но и функцию «дыхания» (компенсации давления). Их эластичность позволяет компенсировать изменение объёма трансформаторного масла при колебаниях температуры. Благодаря этому полностью герметичные трансформаторы не требуют отдельного расширительного бака, что снижает их общую высоту.

Для герметизации трансформатора применяется технология вакуумной заливки масла, позволяющая полностью удалить влагу и исключить контакт масла с воздухом. Это эффективно предотвращает проникновение кислорода и влаги внутрь, что в противном случае могло бы привести к снижению изоляционных свойств и старению масла. Благодаря данной технологии отпадает необходимость в регулярном отборе проб масла для анализа.
