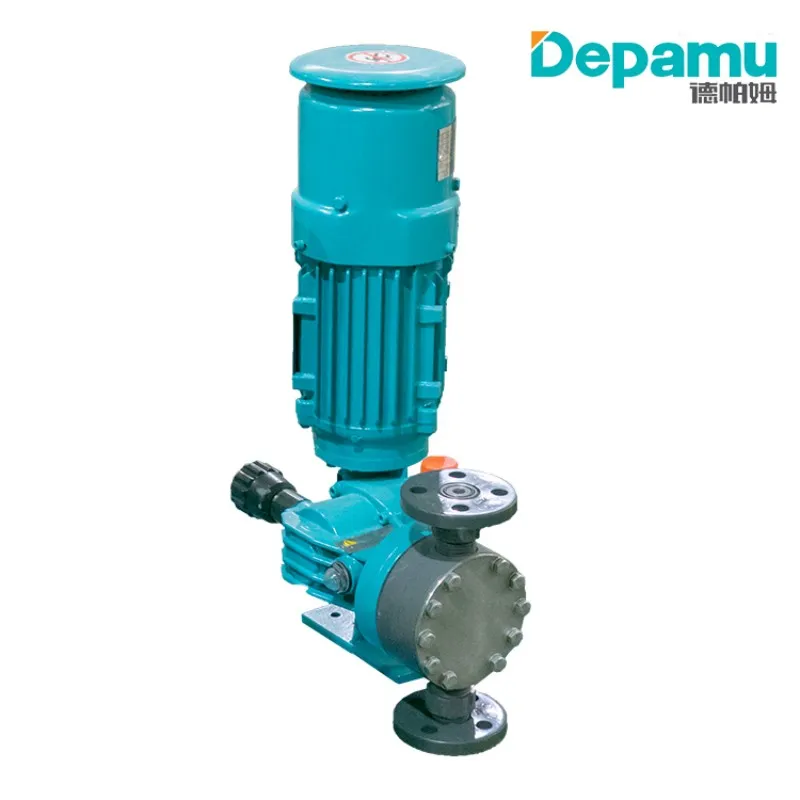

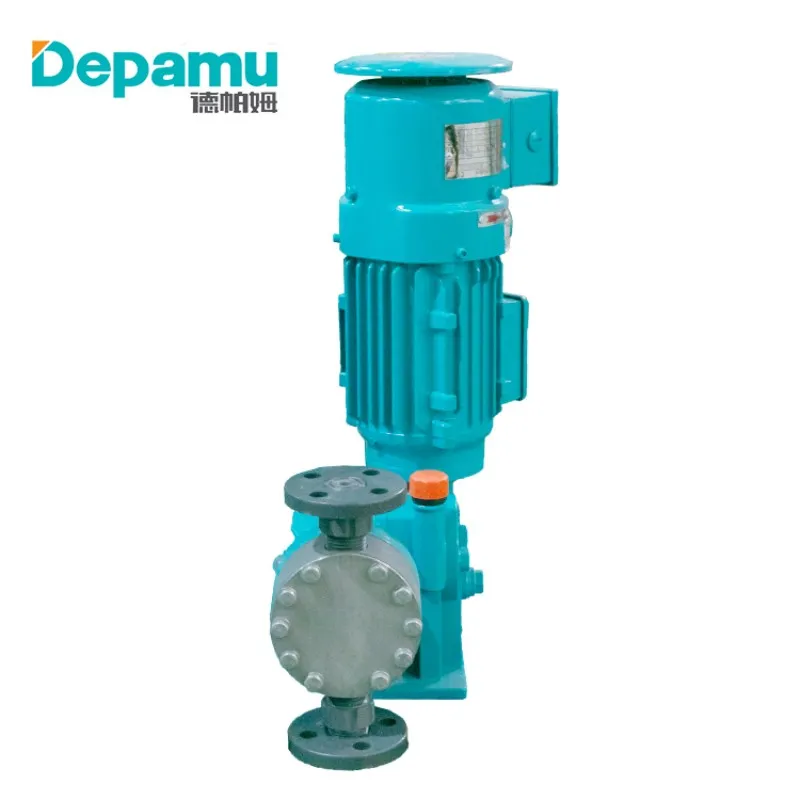

Описание механического мембранного дозировочного насоса

Принцип работы:

Электродвигатель приводит в движение червячную передачу, которая через эксцентриковый механизм преобразует вращательное движение двигателя в возвратно-поступательное движение ползуна. Совершающий возвратно-поступательное движение ползун непосредственно приводит к периодической деформации механической мембраны, осуществляя всасывание и нагнетание среды.

Характеристики продукции:

Передовая конструкция одинарной и двойной мембраны, многослойная структура мембраны после вальцевания обеспечивает равномерное распределение нагрузки и долговечность;

Двойная мембрана из материала ПТФЭ обладает превосходной коррозионной стойкостью и способностью предотвращения проникновения;

Система мониторинга состояния мембраны может выдавать сигнал при повреждении мембраны, позволяя продолжать работу до замены мембраны или немедленной остановки насоса без загрязнения дозируемой среды;

Точная конструкция эксцентрикового механизма, включающая кулачковый и пружинный эксцентриковый механизм, а также цельный регулируемый эксцентриковый передаточный механизм с втулкой;

Статическое уплотнение мембраны гидравлической части заменяет динамическое уплотнение плунжера, что позволяет обеспечить абсолютную герметичность транспортируемой среды;

Прямое движение ползуна, приводящее в движение мембрану, заменяет использование гидравлики для осуществления возвратно-поступательного периодического движения мембраны, благодаря чему конструкция механического мембранного насоса более проста и удобна в обслуживании;

Запатентованная конструкция механической мембраны гарантирует стабильную подачу;

Как при остановке, так и во время работы, с помощью микрометрического регулятора можно осуществлять плавное и стабильное бесступенчатое регулирование расхода;

Отсутствие устройства аварийного сброса, рекомендуется установить предохранительный клапан на выходном трубопроводе насоса.

Технические параметры:

Диапазон подачи на одну насосную головку: ≤2800 л/ч; диапазон давления: ≤1,2 МПа.

Выбор материала:

Насосные головки могут изготавливаться из материалов: 304, 316, 316L, ПВХ, ПВДФ, ПП, ПТФЭ.

Область применения:

Широко применяется в охране окружающей среды, фармацевтической промышленности, целлюлозно-бумажной промышленности, очистке сточных вод и городском водоснабжении, помоле цемента, новой энергетике и других отраслях.

Структурная схема модели DPMFXWA:
