Типы основных компонентов

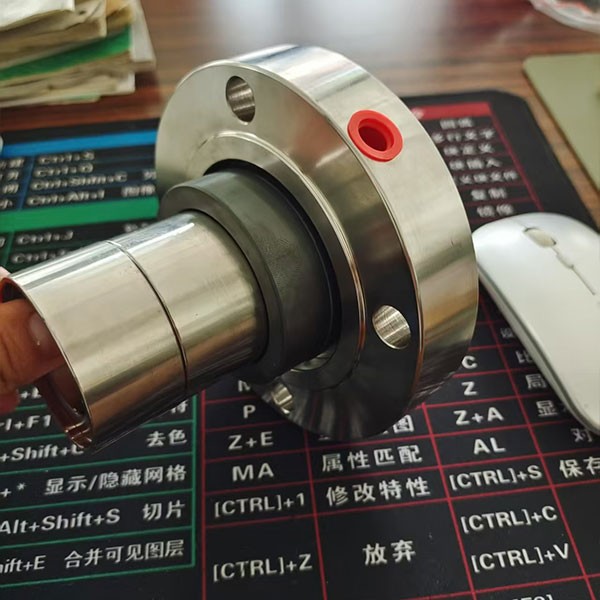

Одностороннее / двухторцевое механическое уплотнение

1. Одноторцевое уплотнение: подходит для общих условий, простая конструкция, низкая стоимость, но более высокие требования к чистоте среды (например, чистая вода, жидкость с низкой вязкостью).

2. Двойное торцевое уплотнение: двойной барьер образуется путем введения изоляционного раствора или газа и подходит для токсичных, легковоспламеняющихся, кристаллических или содержащих частицы сред (например, химических насосов, канализационных насосов).

Уплотнение с металлическими сильфонами

1. Использование металлических сильфонов вместо традиционных пружин, высокая температура (до 480°C), сильная коррозионная стойкость, подходит для высокотемпературных масляных насосов, насосов сжиженного газа и так далее.

2. Патентная технология компании Zhangjiagang Like улучшает удобство установки и герметичность благодаря дизайну кольцевой и пружинной связи.

Блок подвижного и статического колец

1. Двигательное кольцо: обычно используется карбид кремния, твердый сплав и другие материалы высокой твердости, вращающиеся синхронно с осью насоса.

2. Статическое кольцо: в основном графит, керамика и другие самосмазывающиеся материалы, закрепленные в корпусе насоса, и динамическое кольцо образует фрикционную пару.

Материал и свойства

Часто используемые материалы

1. Твердые материалы: карбид кремния (износостойкий), глиноземная керамика (коррозионная стойкость), твердые сплавы (высоковольтные режимы).

2. Мягкие материалы: сурьмяной графит (высокотемпературный), полифторэтилен (кислотоустойчивый щелочь).

3. Вспомогательные компоненты: пружина (нержавеющая сталь 316L), кольцо типа О (фторкаучук, тройной этиленпропилен).

Приспособление к особым условиям

1. Высокотемпературные насосы: титановый сплав или динамическое кольцо из монеля + графитовое статическое кольцо.

2. Среда, содержащая частицы: установка защитной оболочки из твердого сплава или конструкция бесконтактного уплотнения.

Основные бренды и поставщики

Импортные марки

1. Grandfos (GRUNDFOS): Предоставляет стандартизированные уплотнения (например, серии CM3), подходящие для его модели насоса.

2. Копеда (CALPEDA): Длинная коррозионно - стойкая механическая герметизация, подходит для химических насосов.

Отечественная марка

1. Giashan Global Machinery: поставляет уплотнения серии HQ21 и Kran того же типа, поддерживающие настройку OEM.

2. Чжанцзяган Лик: запатентованная технология упрощает процесс установки и снижает затраты на техническое обслуживание.

3. Харбин насос: специализируется на уплотнении насоса сжиженного газа, выдерживает низкие температуры до - 40°C.

Элементы выбора и установки

Параметры выбора

1. Характеристики среды: коррозионная, вязкость, содержание частиц (например, в среде, содержащей частицы, необходимо выбрать двойное торцевое уплотнение).

2. Условия режима: давление (1,0 МПа), температура (- 40°C ~ 480°C), скорость вращения (3000 rpm).

3. Пространство установки: компактная конструкция (например, уплотнение сборного типа) подходит для типов насосов с ограниченным пространством.

Внимание при установке

1. Чистота: герметичность должна быть без примесей, чтобы избежать царапин и трения пары.

2. Для нейтральности: коаксиальная погрешность осей насоса и герметичной полости составляет < 0,05 мм.

3. Смазка: сухое трение может привести к отказу уплотнения, перед запуском необходимо ввести смазку или изоляционную жидкость.
