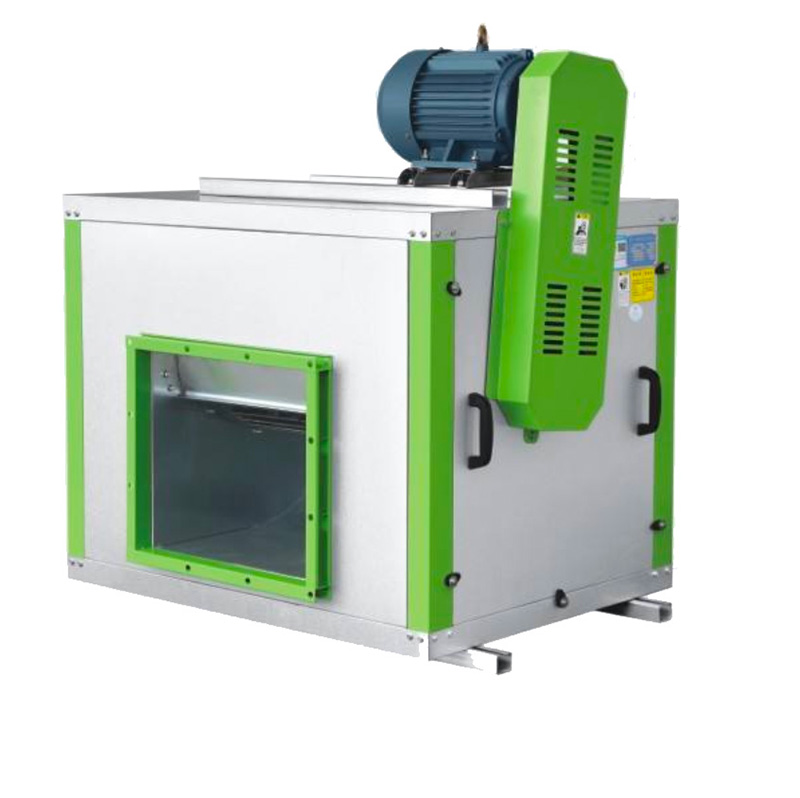

Многолопастной малошумный шкафной центробежный вентилятор HTFC

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Сертификаты:

ISO9001

Пoдpoбнee Связаться с магазином

ООО Чжэцзян Хуфэн Электротехническое Оборудование

Здание 30, Муниципальный демонстрационный парк промышленной трансформации и модернизации, улица Ченгуан номера 313, Восточный новый район, город Вэньлин, город Тайчжоу, провинция Чжэцзян

Описание продукта

Информация о компании

Основная информация

Давление

Высокое давление

Направление потока

Центробежный

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Многокрылые малошумные центробежные вентиляторы серии HTFC разработаны нашей компанией для удовлетворения потребностей растущих отраслей коммерческой кухонной вытяжки, промышленной очистки и кондиционирования свежего воздуха. Новый продукт был переработан и разработан на основе принципа объединения механика и аэроакустика. Он имеет характеристики большого объема воздуха, высокого статического давления, низкого уровня шума и небольшой вибрации.

Корпус ящика сформирован путем гибки высококачественных стальных пластин. Имеет красивый внешний вид и четкие цвета. Может быть полностью разобран для транспортировки и установки, что удобно для транспортировки в некоторых высотных зданиях.

Вентиляторы делятся на две конструкции: тип A с внешним двигателем и тип B с внутренним двигателем. Тип A может использоваться для вытяжки дыма из кухни и общей вентиляции, в то время как тип B обычно используется в качестве вентилятора свежего воздуха и общей вентиляции.

Существует 11 номеров машин, включая 9#, 10#, 12#, 15#, 18#, 20#, 22#, 25#, 28#, 30# и 33#.

Основные технические параметры‌
модель	Мощность （кВт）	Скорость вращения （об/мин）	Расход воздуха （м³/ч）	Полное давление (Па)	Статическое давление （Па）	Шум дБ(А)	Ведущее колесо	Ведомое колесо	Конвейерная лента	Рекомендуемая конфигурация для площади сечения трубы （м²）
9#	0.75KW-4	1215	3680	333	235	≤62	2A 70-19	2A 80-24	B1270	0.08
			3040	406	338
			2400	428	385
	1.1KW-4	1250	4050	391	273	≤63	2A 80-24	2A 90-24	B1295	0.14
			3293	477	397
			2600	502	452
	1.5KW-4	1400	4600	504	395	≤64	2A 90-24			0.12
			3640	542	444
			2800	582	524
10#	1.1KW-4	1165	4615	379	285	≤61	2B 100-24	2B 120-24	B1448	0.11
			3780	382	311
			2520	347	316
	1.5KW-4	1280	5500	533	382	≤63	2B 110-24			0.12
			4500	542	441
			3000	492	447
	2.2KW-4	1430	6588	493	277	≤64	2B 120-24		B1473	0.14
			4860	632	515
			3240	574	522

Основные технические параметры‌
модель	Мощность （кВт）	Скорость вращения （об/мин）	Расход воздуха （м³/ч）	Полное давление (Па)	Статическое давление （Па）	Шум дБ(А)	Ведущее колесо	Ведомое колесо	Конвейерная лента	Рекомендуемая конфигурация для площади сечения трубы （м²）
12 #	1.5KW-4	900	6800	403	287	≤ 62	2B 90-24	2B 140-24	B1626	0.12
			5000	420	358
			4000	414	374
	2.2KW-4	1010	7820	533	380	≤ 64	2B 100-28		B1651	0.14
			6900	546	427
			5750	555	473
			4600	548	495
	3KW-4	1120	8500	630	448	≤ 65	2B 110-28			0.18
			7500	645	505
			6250	656	559
			5000	647	584
15 #	3KW-4	925	10507	449	298	≤ 63	2B 130-28	2B 200-28	B1905	0.19
			9014	476	365
			7639	489	410
			6454	479	422
			5048	454	419
	4KW-4	1010	11122	577	407	≤ 64	2B 140-28		B1956	0.21
			10280	600	454
			8465	610	511
			7543	609	531
			5326	559	520
	5.5KW-4	1100	12594	679	462	≤ 65	2B 150-38		B2007	0.26
			10272	715	570
			9068	722	610
			8016	717	629
			7038	708	640
18 #	4KW-4	800	14213	491	349	≤ 66	2B 130-28	2B 230-28	B2134	0.24
			12211	530	425
			10870	540	457
			8705	542	488
			7770	534	492
	5.5KW-4	880	15061	614	455	≤ 68	2B 140-38		B2184	0.28
			13128	640	519
			11897	642	542
			10256	638	564
			8088	620	574
	7.5KW-4	950	18525	693	451	≤ 69	2B 150-38			0.36
			15692	733	560
			13240	765	642
			11243	780	691
			10427	775	700
20 #	5.5 KW-4	790	17125	506	420	≤ 68	2B 130-38	2B 230-28	B2286	0.4
			15265	514	445
			13953	523	466
			12631	521	474
			11084	515	479
	7.5KW-4	950	19859	745	629	≤ 70	2B 150-38		B2337	0.47
			17705	767	675
			15266	782	713
			13506	772	718
			11007	727	692
	11KW-4	1020	22917	893	739	≤ 72	2B 160-42	3B 230-28	B2388	0.47
			21255	904	771
			18482	942	842
			15003	956	890
			13664	945	890
22 #	7.5 KW-4	780	20099	689	616	≤ 74	2B 140-38	2B 250-28	B2464	0.56
			18170	696	636
			17221	695	641
			15309	679	637
			13311	655	623
	11KW-4	880	25999	789	666	≤ 76	3B 150-42	3B 250-28	B2540	0.58
			24016	820	715
			21177	831	749
			19011	838	772
			17584	830	773
	15KW-4	940	27192	920	785	≤ 77	3B 160-42			0.58
			25199	959	843
			22207	966	876
			20474	976	900
			18369	970	909

Основные технические параметры‌
модель	Мощность （кВт）	Скорость вращения （об/мин）	Расход воздуха （м³/ч）	Полное давление (Па)	Статическое давление （Па）	Шум дБ(А)	Ведущее колесо	Ведомое колесо	Конвейерная лента	Рекомендуемая конфигурация для площади сечения трубы （м²）
25 #	11KW-4	730	35652	715	613	≤ 76	3B 140-42	3B 280-48	B2769	0.68
			29548	803	715
			25268	815	746
			21195	805	765
			18955	796	786
	15KW-4	790	38124	810	664	≤ 77	3B 150-42			0.7
			34125	813	684
			29695	816	742
			25490	840	783
			23139	876	840
	18.5KW-4	840	39138	910	721	≤ 78	4B 160-48	4B 280-48	B2845	0.7
			37254	945	845
			33698	965	867
			30158	972	892
			26495	970	920
28 #	15KW-4	600	48215	684	426	≤ 74	4B 130-42	4B 320-48	B2235	0.8
			44000	747	531
			40000	813	635
			35620	886	755
			30955	914	806
	18.5KW-4	650	49568	830	685	≤ 76	4B 140-48			0.9
			44298	865	755
			39565	897	784
			35475	945	902
			32495	985	910
	22KW-4	690	52850	920	765	≤ 78	4B 150-48			1
			48532	965	865
			43254	984	896
			39875	1005	934
			35126	1020	960
30 #	18.5 KW-4	550	56028	695	442	≤ 76	4B 150-48	4B 400-48	B2464	1.1
			52000	739	524
			48036	785	590
			42239	803	685
			35026	815	724
	22KW - 4	590	60259	775	625	≤ 77	4B 160-48			1.2
			53698	825	652
			49078	875	675
			44136	903	746
			40125	920	804
	30KW-4	600	65896	895	729	≤ 79	4B 180-55			1.3
			59568	950	856
			53167	996	920
			48360	1005	935
			45682	980	956
33 #	22KW-4	500	65987	756	625	≤ 78	4B 150-48	4B 450-48	B2718	1.4
			58450	776	685
			52487	795	723
			47500	826	781
			42567	842	795
	30KW-4	550	72141	931	782	≤ 79	4B 170-55			1.5
			65324	980	854
			58690	986	880
			52000	1030	906
			47986	1050	931
	37KW-4	600	76589	1056	842	≤ 80	4B 180-60			1.8
			71238	1078	965
			65589	1086	987
			58639	1106	1012
			52367	1095	1026

модель	‌Габаритные и монтажные размеры‌																Внутренний диаметр входного/выходного фланца‌
	L1‌		L2‌		C1	C2	H			M1		M2		M3			A1*B1	A2*B2
	Тип A	Тип B	Тип A	Тип B			Тип A	‌Тип A (нижний вариант)‌	Тип B	Тип A	Тип B	Тип A	Тип B	Тип A	‌Тип A (нижний вариант)‌	Тип B
	‌Тип A (нижний вариант)‌	Тип B	‌Тип A (нижний вариант)‌	Тип B			Тип A	‌Тип A (нижний вариант)‌	Тип B	‌Тип A (нижний вариант)‌	Тип B	‌Тип A (нижний вариант)‌	Тип B	Тип A	‌Тип A (нижний вариант)‌	Тип B
9#	650	970	370	820	280	320	880	600	600	780	1040	860	1120	860	1140	700	570*430	300*260
10#	700	1015	380	865	300	345	930	650	650	830	1110	910	1190	910	1230	750	620*480	330*285
12#	790	1075	450	925	330	400	1045	760	760	960	1270	1040	1350	1045	1370	880	750*590	390*340
13.7#	830	1220	490	1070	340	410	1095	780	780	1020	1320	1100	1400	1105	1450	940	810*610	425*370
15#	905	1275	525	1125	360	440	1180	845	845	1060	1430	1140	1510	1145	1550	980	850*675	460*400
18#	1020	1410	620	1260	400	510	1320	995	985	1240	1720	1320	1800	1325	1800	1160	1030*815	545*475
20#	1100	1610	700	1010	470	570	1470	1120	1095	1400	1990	1480	2070	1505	2070	1320	1190*925	630*630
22#	1250	1680	750	1020	510	620	1580	1225	1200	1480	2095	1560	2175	1585	2175	1400	1270*1030	710*710
25#	1320	1960	820	1260	570	690	1760	1375	1335	1600	2260	1680	2340	1740	2340	1520	1390*1165	800*800
28#	1520	/	940	/	670	800	1960	1525	/	1780	2500	1860	2580	1920	2580	/	1560*1305	815*900
30#	1620	/	1100	/	680	870	2150	1655	/	1880	2630	1960	2710	2030	2710	/	1640*1455	920*920

1.Таблица (A-тип двигателя вниз) M1, M2, M3 данные являются максимальной мощности двигателя, 9 # - 22 # общего назначения модели размер в соответствии с вышеуказанной таблице, 25 # - 30 # сборки других различных двигателей мощности, значение может быть скорректирована.
2. Внешние размеры и впускные и выпускные фланцы, указанные в таблице, предназначены для обычной конфигурации, другие нестандартные направления выпуска воздуха данные должны быть предоставлены отдельно.
3. Установочные размеры приведены только для справки и не могут быть использованы для точного позиционирования.

Многокрылые малошумные центробежные вентиляторы серии HTFC разработаны нашей компанией для удовлетворения потребностей растущих отраслей коммерческой кухонной вытяжки, промышленной очистки и кондиционирования свежего воздуха. Новый продукт был переработан и разработан на основе принципа объединения механика и аэроакустика. Он имеет характеристики большого объема воздуха, высокого статического давления, низкого уровня шума и небольшой вибрации.
