Описание продукта

Информация о компании

Основная информация

Перемещения координат

600 x400 x300 мм

Размер рабочего стола

850 x 550 мм

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Модели серии: Проволочно-вырезные станки погружного типа

Модель：DE-640CA

Перемещения координат：600 x400 x300 мм

Размер рабочего стола：850 x 550 мм

Точность обработки: +/-2.5 мкм

Шероховатость получаемой поверхности: Ra 0.4-0.65.

Производительность: 130 мм²/мин

Возможный угол наклона проволоки: ±21°/80 мм

Максимальный вес заготовки: 600 кг

Назначение

Станки DE серии CA предназначены для общих задач электроэрозионных проволочно-вырезных станков, таких как обычные штампы, автозапчасти, медицинский инструмент.

Область применения

Станки используются для изготовления штампов, ковочных штампов, и пресс-форм в автомобилестроении и легкой промышленности. а также при производстве различных деталей машин, механизмов, приборов во всех отраслях промышленности.

Конструктивные особенности

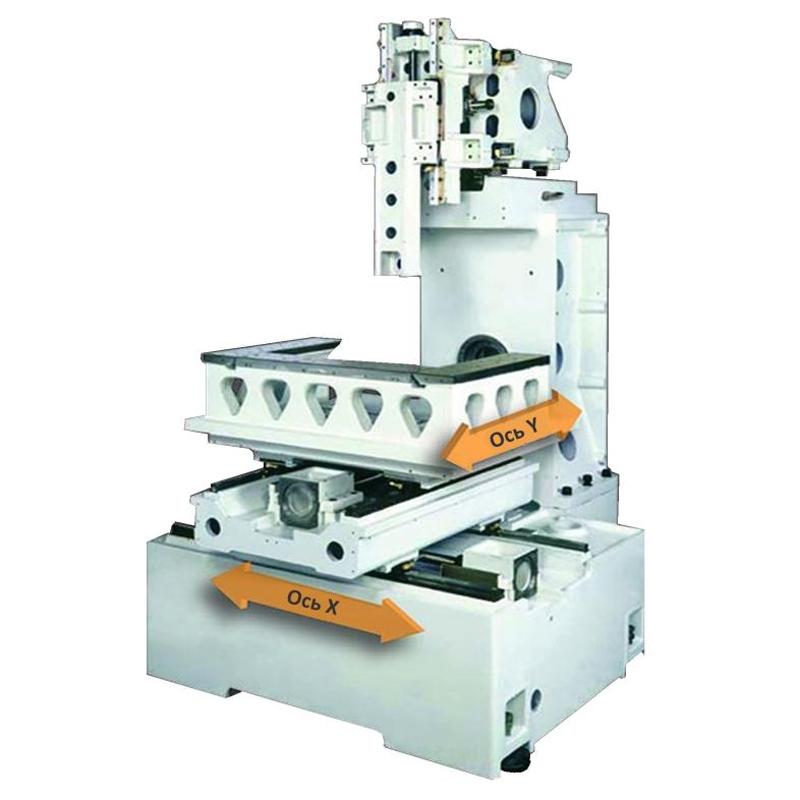

Станина станков DE серии CA имеет конструкцию «Direct Force (прямая конструкция)», ось Y находится на основании станины, а ось X расположена на оси Y. Данная конструкция имеет хорошую жесткость для малых станков. Серия CA подходит для точного реза пресс-форм малых и средних размеров. Станок имеет распашную дверь ванны. Станки позволяют получить точность обработки ±2.5 мкм. шероховатость Ra0.6. В стандартной комплектации укомплектован линейными приводами с обратной связью по оптическим линейкам с разрешением 0.2 мкм.

Технические Параметр

Модель	DE-640CA
Максимальный размер заготовки	990×620×295 мм
Максимальный вес заготовки	400 кг
Размер рабочего стола	850 x 550 мм
Перемещения по осям XY	600×400 мм
Перемещения по оси Z	300 мм
Максимальный уровень воды в рабочем резервуаре	270 мм
Перемещения по осям UV	100×100 мм
Угол конусного резания / толщина заготовки	±21°, на высоте 80 мм
Подача по оси X, Y	800мм/мин
Точность позиционирования X, Y	±8 мкм
Точность позиционирования U, V абсолютная	±12.5 мкм
Минимальная подача по осям X, Y	0.001 мм
Повторяемость	0.005 мм
Привод осей X, Y,Z,U,V	Серводвигатели переменного тока
Диаметр проволоки	Ø 0,15 ~ Ø 0,3 (Ø 0,25) мм
Скорость подачи проволоки	300 мм/с
Усилие натяжения проволоки	300 ~ 2500 гс
Максимальный вес бобины проволоки	10кг
Емкость бака	850 л
Ёмкость резервуара для ионообменной смолы	14 л
Мощность насоса высокого давления (прокачки)	3 кВт

Генератор импульсов и ЧПУ

Система	Power MOS Transistor
Макс. выходной ток	25 А
Операционная система	Windows CE
Устройство управления	64 битный ПК / 512MB of RAM
Объем памяти для программ	1G/CF
Ввод данных	Клавиатура / RS-232C / CF Card Reader
Дисплей	15 TFT
Система контроля	32 bit, 1-CPU
Контролируемые оси	X, Y, U, V, Z (5 осей)
Мин. инкремент	0.001мм
Макс. вводной инкремент	± 9999,999мм
Интерполяция	Линейная / круговая
Привод подач	Серво / Постоянная скорость
Масштабирование	0,001 - 9999,999
Давление воздуха	6 кг/см2
Электропитание	380В+40B 50-60 Гц
Общая потребляемая мощность	15 кВА
Барометрическое давление	86-106 кПа
Рабочая температура	10-35℃
влажность	40-80%

Габаритные размеры

Размер упаковки генератора(ДхШхВ)	1480 x 830 x 2220 мм
Размер упаковки бака СОЖ(ДхШхВ)	1230 x 2280 x 1520 мм
Размер упаковки станка(ДхШхВ)	1950 x 2200 x 2250 мм
Вес генератора	550 кг
Вес бака СОЖ	480 кг
Вес станка	2900 кг

Комплектация

Стандартная

Oперационная платформа Windows CE

15”TFT

Встроенная в ЧПУ CAM программа (Для создания файлов 2-х и 4-х осевой электроэрозионной обработки, поддержка работы только с файлами в формате DXF).

AWT - Устройство автоматической заправки проволоки в тонкой струе воды.

Сервопривод привода на осях XYZUV.

Оптические линейки на осях XY с разрешением 0,2 мкм.

Стандартный пульт управления на проводе.

Система фильтрации воды с устройством контроля электропроводности от ЧПУ станка.

Расходомеры воды для чистовых резов.

Ёмкость для ионообменной смолы.

Система охлаждения воды.

Контейнер для сбора отработанной проволоки.

Трёхцветная лампа индикации состояния работы станка.

Ящик с набором инструмента.

Приспособление для замены направляющих фильер.

Приспособление для вертикального выравнивания проволоки.

Латунная проволока Ø 0,25 мм (катушка 5 кг).

Токоподводящие электроды (токосъёмники).

Водяные форсунки (сопла) для прокачки (Ø 4 мм – 2 шт., Ø 6 мм – 2 шт.).

Комплект алмазных направляющих (фильер) для работы проволокой Ø 0,25 мм (2 шт.) (для реза под углами до 15°).

Ионообменная смола.

Фильтрующие элементы (степень фильтрации 10 мкм, комплект из 2 шт.).

Прижимы для заготовок.

Винты из нержавеющей стали.

USB-флеш карта(8GB)

Дополнительная

Дополнительный модуль генератора для улучшения шероховатости обрабатываемой поверхности

Система автоматической заправки проволоки в струе воды под высоким давлением

Мостовая крепежная планка

AVR – стабилизатор 15 кВА.
