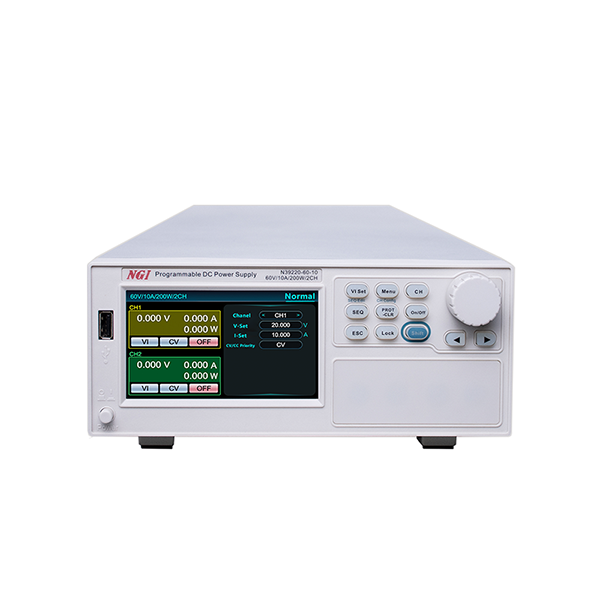

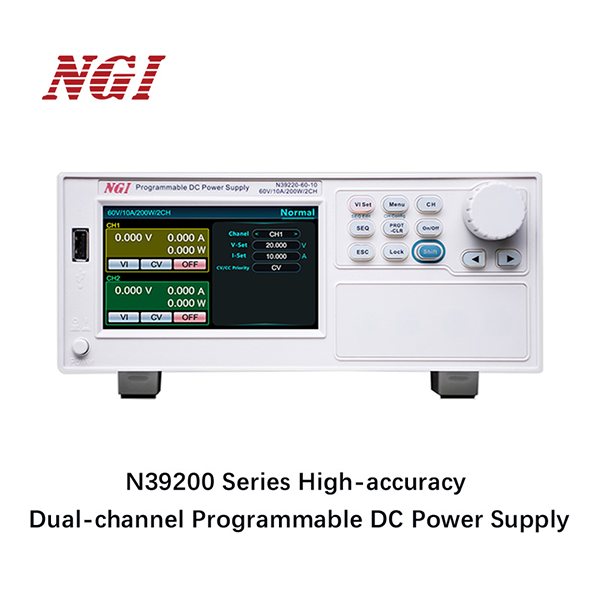

Серия N39200 представляет собой высокоточный и двухканальный программируемый источник постоянного тока, предназначенный для настольного использования. Отдельное устройство N39200 поддерживает вывод на 2 канала, каждый из которых изолирован. Поддерживаются как локальное управление с передней панели, так и дистанционное управление через компьютер. N39200 может широко использоваться в лабораторных испытаниях, тестах интеграции систем, на производственных линиях старения и т.д.

Основные характеристики

● Диапазон напряжения: 60В/150В

● Сенсорный экран высокого разрешения

● Диапазон тока: 4А/8А/10А/20А

● Удобный пользовательский интерфейс

● Диапазон мощности: 200Вт/400Вт/600Вт

● Порт LAN и интерфейс RS232

● Функция приоритета CC&CV

● Множественные защиты: OVP, OCP, OTP и защита от короткого замыкания

● Двойной порт LAN

● Одно устройство с 2 каналами, каждый канал изолирован

Сферы применения

● Школьная лаборатория

● Исследовательская лаборатория

● Контроль на производственной линии

● Тестирование и техническое обслуживание

Функции и преимущества

Двойные каналы, компактный размер и небольшой вес

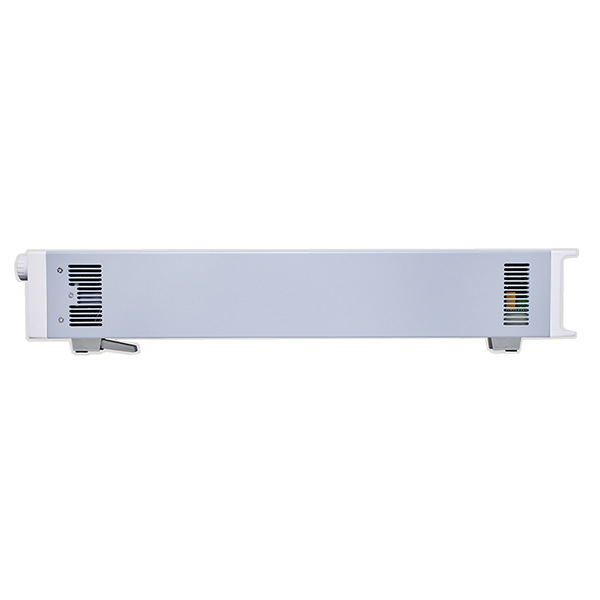

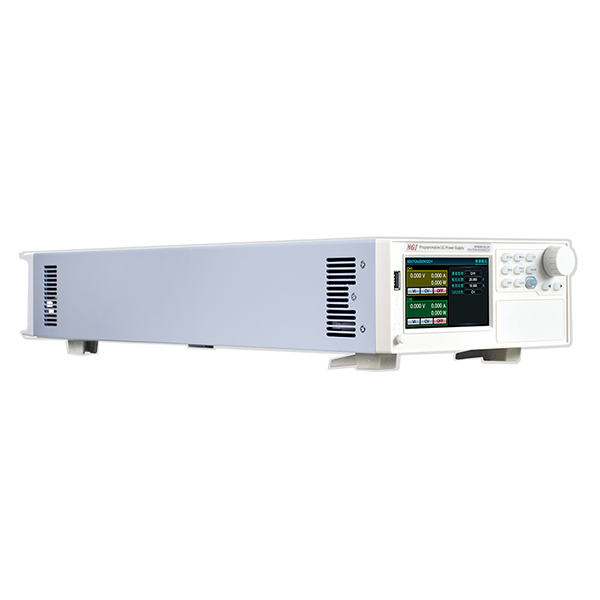

Серия N39200 использует конструкцию 2U и половину 19-дюймового формата, с 2 каналами в одном устройстве. Каждый канал изолирован. Одно устройство может одновременно поддерживать тестирование на 2 станциях, что упрощает тестовую платформу и повышает эффективность тестирования.

Плоские иконки интерфейса

Плоские иконки интерфейса обеспечивают удобную и быструю работу.

N39200 Двухканальный источник питания постоянного тока (200–600 Вт)

Виртуальная клавиатура

N39200 оснащен виртуальной клавиатурой для ввода параметров.

N39200 Двухканальный источник питания постоянного тока (200–600 Вт)

Режим SEQ

Режим SEQ позволяет задавать выходное напряжение, выходной ток и время выдержки для одного шага.

N39200 Двухканальный источник питания постоянного тока (200–600 Вт)

Режим каскадного увеличения мощности

N39200 поддерживает два канала в режиме параллельной работы. В параллельном режиме выходное напряжение остается неизменным. Выходной ток и мощность удваиваются.

N39200 Двухканальный источник питания постоянного тока (200–600 Вт)

Функция приоритета CC&CV

N39200 имеет функцию выбора приоритета между контуром управления напряжением и контуром управления током, что позволяет N39200 использовать оптимальный режим тестирования для различных испытательных устройств (DUT) и, таким образом, защищать DUT.

Как показано на рисунке первом, когда DUT требует уменьшения перенапряжения во время теста, например при подаче питания на низковольтный процессор или ядро FPGA, следует выбрать режим приоритета напряжения для получения быстрого и плавного подъема напряжения.

Как показано на рисунке втором, когда DUT требует уменьшения перенапряжения по току во время теста, или когда DUT имеет низкое сопротивление, например, в сценарии зарядки аккумулятора, следует выбрать режим приоритета тока для получения быстрого и плавного подъема тока.

N39200 Двухканальный источник питания постоянного тока (200–600 Вт)

Двойные LAN-порты для управления несколькими устройствамиМодель

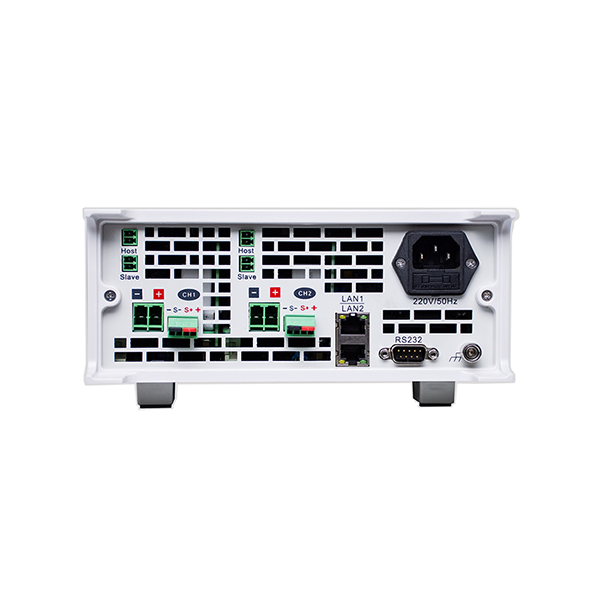

N39200 оснащена двумя LAN-портами, которые поддерживают управление несколькими устройствами для быстрой настройки и тестирования.
