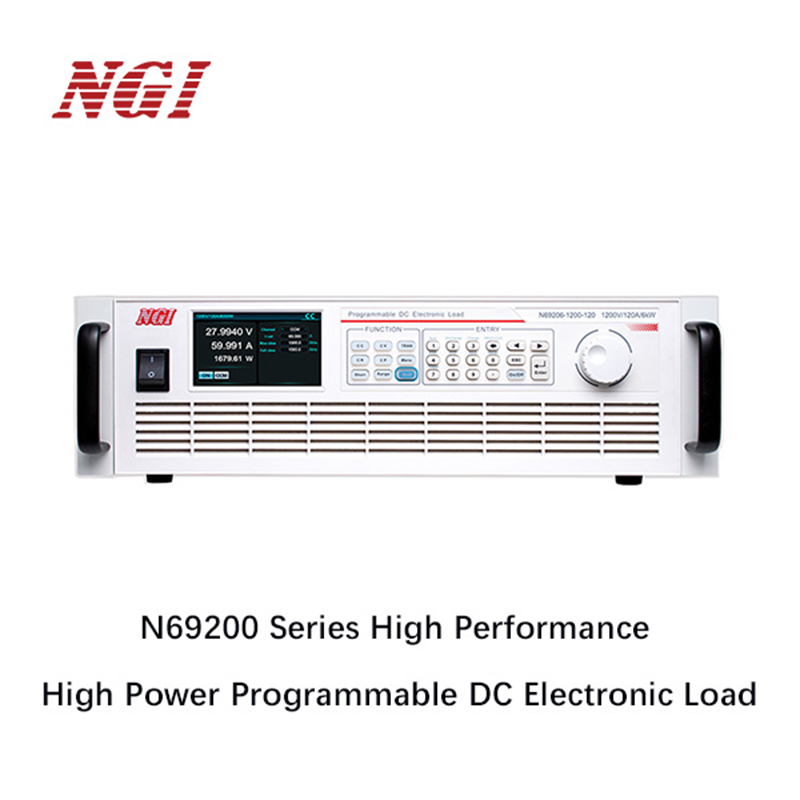

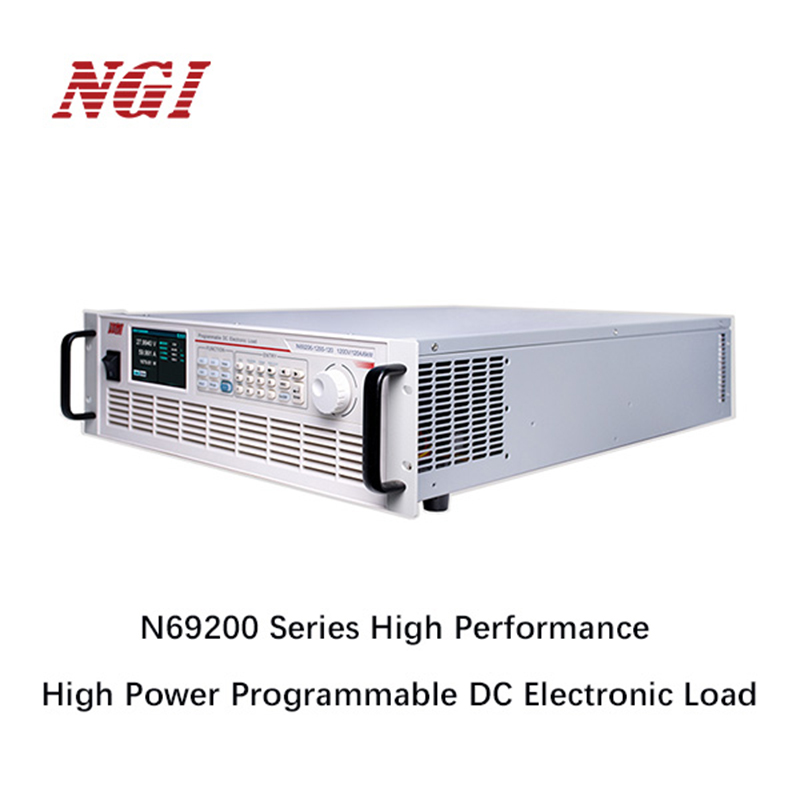

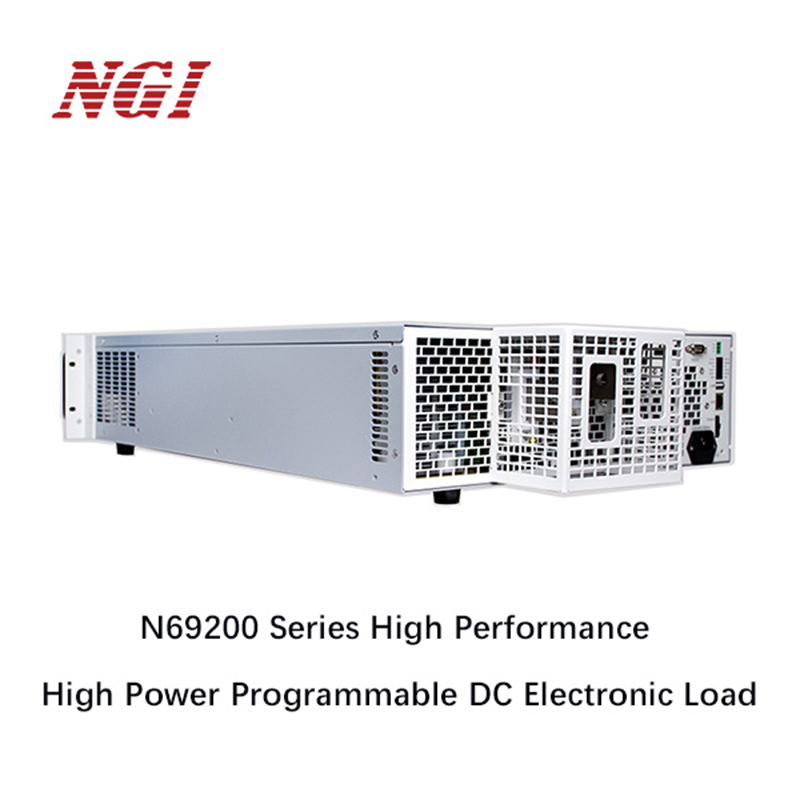

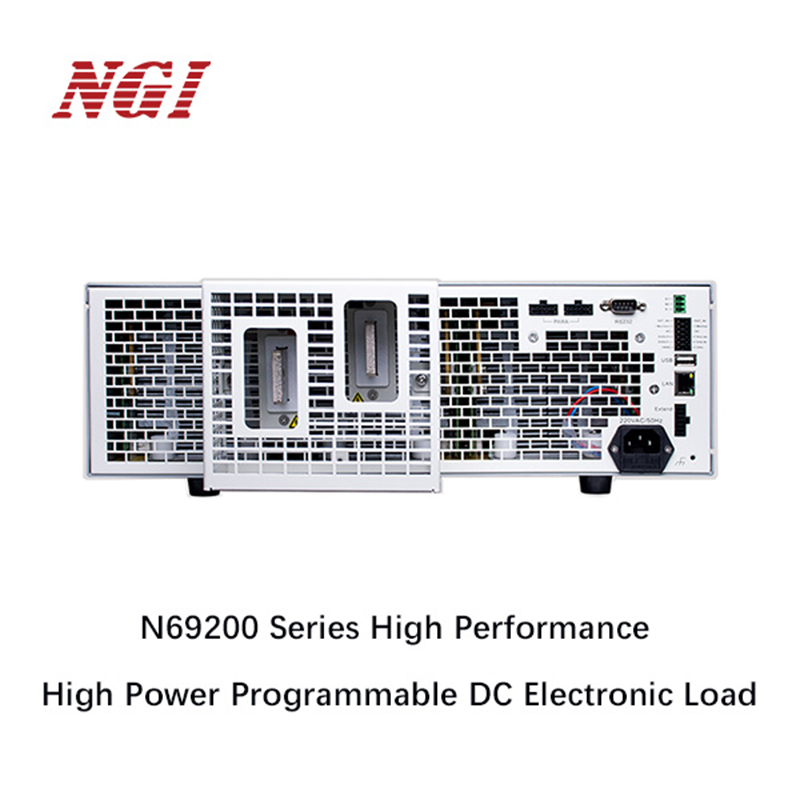

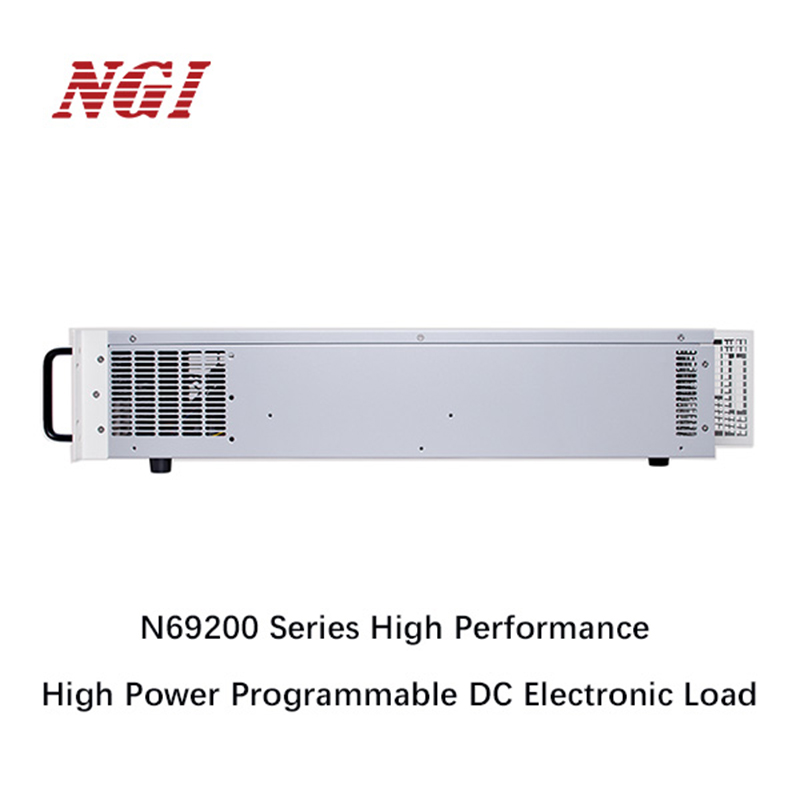

N69200 Высокопроизводительная электронная нагрузка постоянного тока (2–60 кВт)

Параллельное подключение для расширения мощности

N69200 поддерживает параллельное соединение. Если необходимо увеличить мощность нагрузки, модели с одинаковыми характеристиками напряжения можно подключить параллельно (ведущий + ведущий, ведущий + ведомый) для достижения требуемого тока и мощности. При использовании N69200 пользователям необходимо только установить ток на ведущем устройстве. Ток ведомого устройства будет распределяться автоматически, что упрощает этапы эксплуатации.

Параллельное подключение для расширения мощности

Несколько режимов работы

N69200 поддерживает четыре обычных режима работы: CC, CV, CP и CR. Чтобы справиться с изменением характеристик нагрузки в реальном процессе испытаний, N69200 также был разработан с четырьмя комбинированными рабочими режимами CV+CC, CR+CC, CV+CR, CP+CC. Например, CR+CC подходит для проверки запуска источника питания, чтобы предотвратить защиту от перегрузки по току при включении источника питания. CV+CR может заменить приложение настройки точки Von. CV+CC может моделировать процесс перехода рабочего режима зарядки аккумулятора. Пользователи могут выбирать различные режимы работы для тестирования в соответствии с реальной ситуацией.

N69200 Высокопроизводительная электронная нагрузка постоянного тока (2–60 кВт)

Высокоскоростной динамический режим с динамической разверткой частоты

N69200 имеет высокоскоростной динамический режим. Динамические характеристики источника питания постоянного тока можно протестировать путем моделирования поведения динамической нагрузки источника питания в динамическом режиме. N69200 обеспечивает динамическую развертку частоты и программируемый динамический режим до 30 кГц, включая динамику постоянного тока CCD, динамику постоянного напряжения CVD, динамику постоянного сопротивления CRD и динамику постоянной мощности CPD. Программируемый режим динамической нагрузки позволяет устанавливать верхний/низкий диапазон, скорость нарастания/падения, ширину импульса и режим работы. Частота дискретизации напряжения и тока в режиме динамической развертки частоты составляет 500 кГц. Он поддерживает линейное изменение частоты тока нагрузки. Частота до 30кГц. В этом режиме можно измерять пиковое напряжение Vpk+, минимальное напряжение Vpk- и точки частоты возникновения ИУ во время процесса изменения динамической частотной нагрузки.

Высокоскоростной динамический режим с динамической разверткой частоты

Тест зарядки и разрядки

Пользователи могут устанавливать различные условия на передней панели в соответствии со своими требованиями к тестированию. Например, когда напряжение батареи ниже исходного напряжения, внутренний счетчик N69200 начнет отсчет. Счетчик перестанет работать до тех пор, пока напряжение аккумуляторной батареи не упадет до напряжения отключения.

Тест зарядки и разрядки

Тест OCP (защита от перегрузки по току)

Во время теста OCP N69200 загружается в режиме CC и проверяет, ниже ли напряжение тестируемого устройства, чем напряжение отключения. Если оно ниже, N69200 запишет текущий ток нагрузки как результат теста и закроет вход, чтобы остановить тест. Если напряжение ИУ выше напряжения отключения, N69200 будет увеличивать ток нагрузки до тех пор, пока напряжение ИУ не станет ниже напряжения отключения или не достигнет максимального значения. ток нагрузки.

Тест OCP (защита от перегрузки по току)

Тест эквивалентного последовательного сопротивления (ESR) (опционально)

ESR является основным параметром батареи или суперконденсатора. Серия N69200 предлагает профессиональную функцию измерения СОЭ, которая может поддерживать несколько стандартов измерения и обладает преимуществами точных результатов и стабильных повторяющихся результатов.

Тест эквивалентного последовательного сопротивления (ESR)
