Угловой крючковый соединитель для вентиляционных каналов

«Прецизионный соединитель» для воздуховодов с фланцем из общей пластины

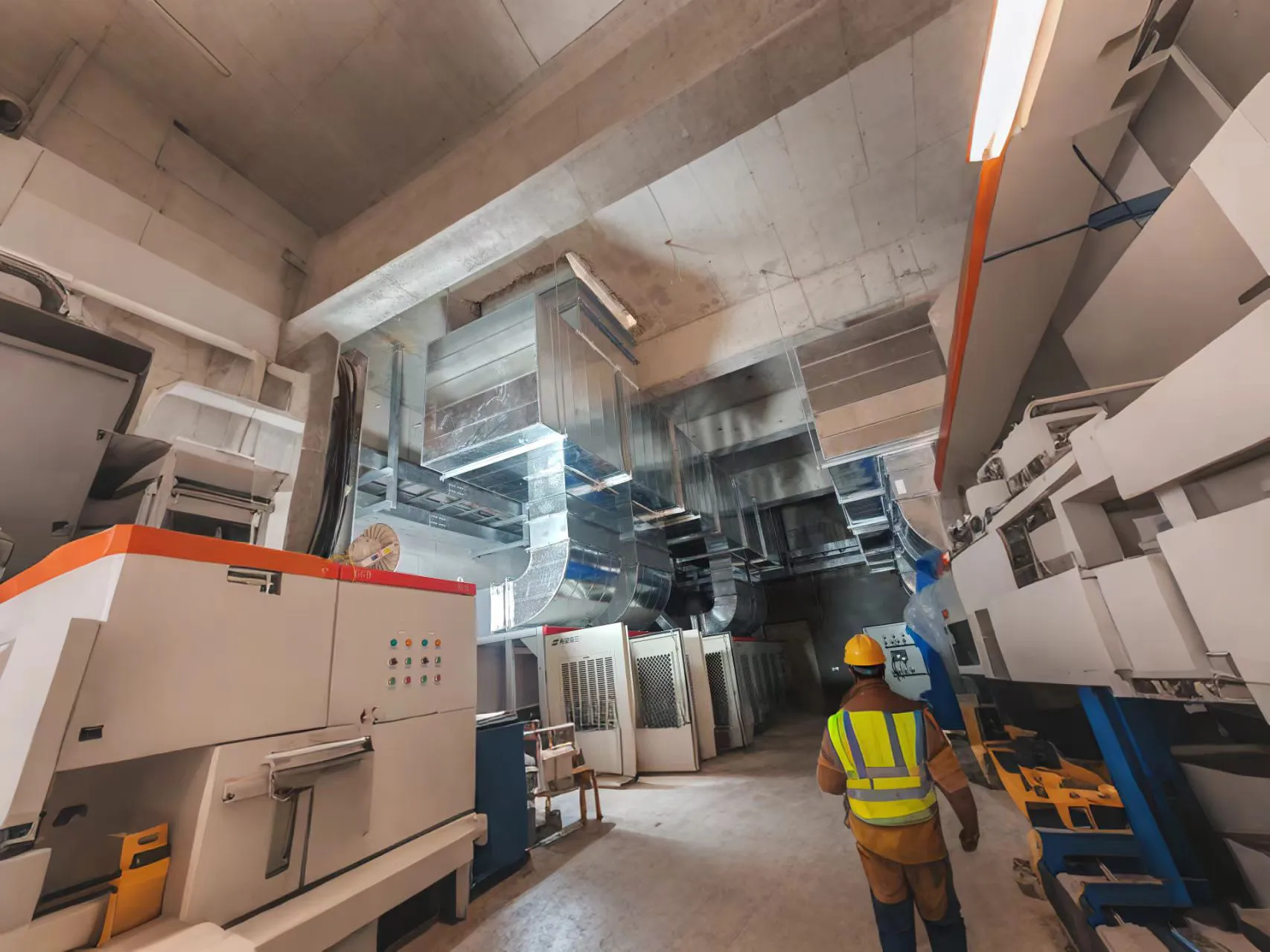

При соединении прямоугольных воздуховодов в системах вентиляции и кондиционирования угловой крючковый соединитель (также известный как крючковый соединитель для фланца из общей пластины) является ключевым элементом, предназначенным для воздуховодов с фланцем из общей пластины. В отличие от зажимных соединителей, несущих нагрузку, и угловых соединителей, ориентированных на усиление прямых углов, он специализируется на обеспечении плотного сцепления и быстрой сборки в местах соединения воздуховодов с фланцем из общей пластины. Это ключевой компонент, позволяющий стандартизировать и ускорить монтаж таких воздуховодов, и он широко применяется в торговых центрах, офисных зданиях, жилых домах и других распространенных сценариях вентиляции.

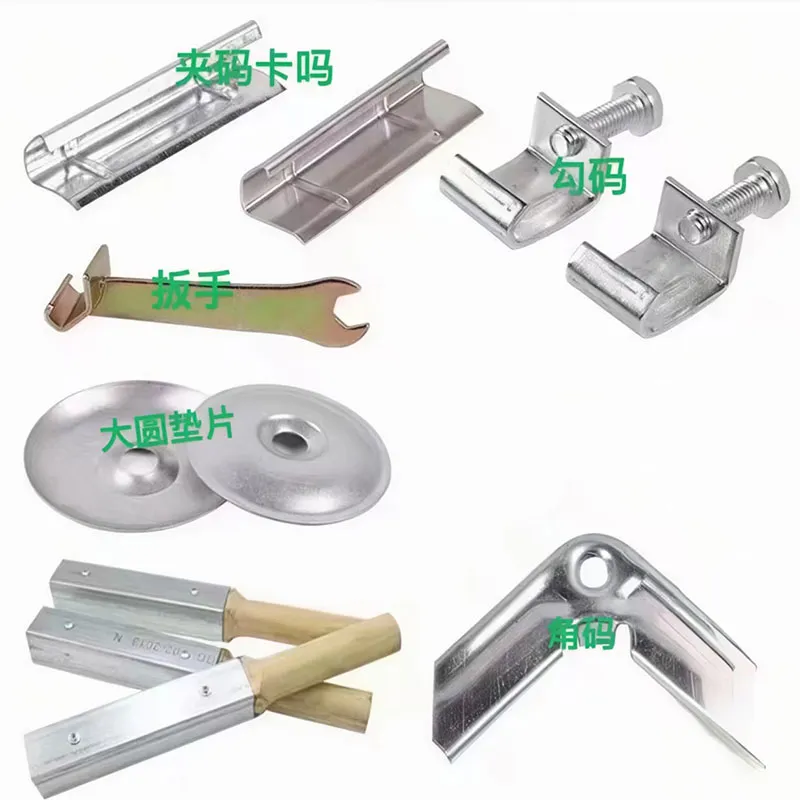

Его первостепенная функция — обеспечение быстрого и точного соединения воздуховодов. Оба конца воздуховода с фланцем из общей пластины имеют отбортованный фланец, и именно для этой конструкции предназначена «крючковая» форма соединителя: с одной стороны находится изогнутый крюк, который вставляется в отбортованную канавку фланца воздуховода, а с другой стороны имеется овальное монтажное отверстие для крепления к фланцу соседнего воздуховода с помощью самонарезающих винтов или заклепок. Такой метод «защелкивания и винтового крепления» не требует сварки на месте или сложной сборки. Монтажнику достаточно совместить крючковый соединитель с пазом фланца, защелкнуть его и затянуть винты для соединения двух секций воздуховода. По сравнению с традиционным соединением на уголковом фланце, эффективность монтажа повышается более чем на 50%, что особенно важно для крупных проектов с сжатыми сроками.

Во-вторых, крючковый соединитель усиливает герметичность и структурную стабильность стыка воздуховода. Эффективность уплотнения воздуховода с фланцем из общей пластины зависит от плотности прилегания в местах соединений. Крючковый соединитель, создавая равномерное зажимное усилие, надежно фиксирует фланцы двух секций воздуховода, предотвращая утечки воздуха, вызванные монтажными зазорами. При соответствии нормативам на каждые 1,2 метра длины стыка воздуховода равномерно устанавливается от 4 до 6 крючковых соединителей, что обеспечивает сбалансированность нагрузки на фланец и снижает риск ослабления соединения под воздействием воздушного потока. Кроме того, сам крючковый соединитель изготавливается из горячеоцинкованной стали, что соответствует материалу воздуховода. Это не только обеспечивает защиту от коррозии, вызванной влажным воздушным потоком, но и создает единую несущую конструкцию с воздуховодом, косвенно повышая устойчивость стыка к деформациям и предотвращая коробление фланца при длительной эксплуатации.

Кроме того, крючковые соединители обладают преимуществами хорошей адаптивности и простоты обслуживания. Их конструкция предусматривает различную глубину крюка в зависимости от толщины стенки воздуховода с фланцем из общей пластины (например, 0,5–1,2 мм), что обеспечивает точное соответствие фланцу воздуховода и предотвращает нестабильность соединения из-за чрезмерного зазора или деформацию фланца из-за чрезмерной затяжки. При последующем техническом обслуживании, если требуется разобрать воздуховод для внутреннего осмотра, достаточно ослабить винты на крючковых соединителях и снять их с фланцев, не повреждая сам воздуховод. После завершения работ соединение легко собирается обратно, что значительно снижает стоимость обслуживания и сложность операций.

Что касается конструктивных особенностей, качественные крючковые соединители имеют скругленную переходную зону в области крюка, что предотвращает повреждение фланца воздуховода или уплотнительной ленты в процессе монтажа. Монтажные отверстия выполнены овальной, а не круглой формы, что позволяет регулировать положение винтов в определенных пределах и компенсировать незначительные отклонения размеров при установке, дополнительно повышая монтажные допуски. Именно благодаря такой продуманной конструкции и функциональности крючковые соединители стали незаменимым «соединительным мостом» в системах воздуховодов с фланцем из общей пластины, обеспечивая как надежность соединения воздуховодов, так и способствуя повышению эффективности и стандартизации монтажа вентиляционных систем.
