Натяжной зажим — это ключевой элемент арматуры в системах передачи и распределения электроэнергии, используемый для крепления провода, восприятия натяжения и анкеровки провода к натяжной гирлянде или опоре. Его основная функция — обеспечение стабильности линии под механическим натяжением и воздействием окружающей среды. Ниже приведено общее описание классификации, применения и технических особенностей:

Классификация и конструкция

‌Классификация по функции‌

Тип 1 (Съемный зажим): Только воспринимает полное натяжение провода (удерживающая способность ≥ 90% от номинального предела прочности на разрыв провода), не проводит ток, может использоваться повторно. Примеры: болтовые (серии NLL/NLD) и клиновые натяжные зажимы.

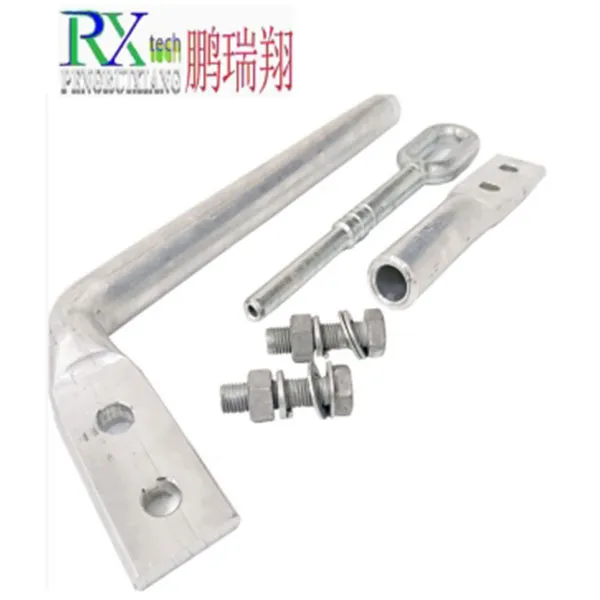

Тип 2 (Неразъемный зажим): Одновременно воспринимает натяжение и проводит ток, после установки не разбирается. Пример: обжимные зажимы.

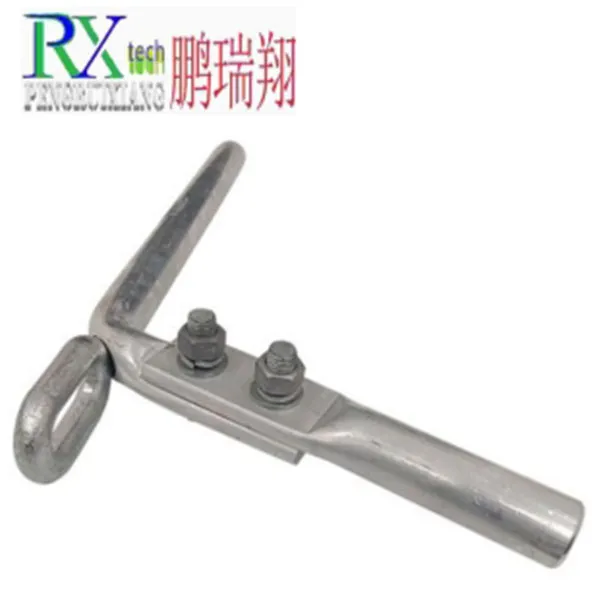

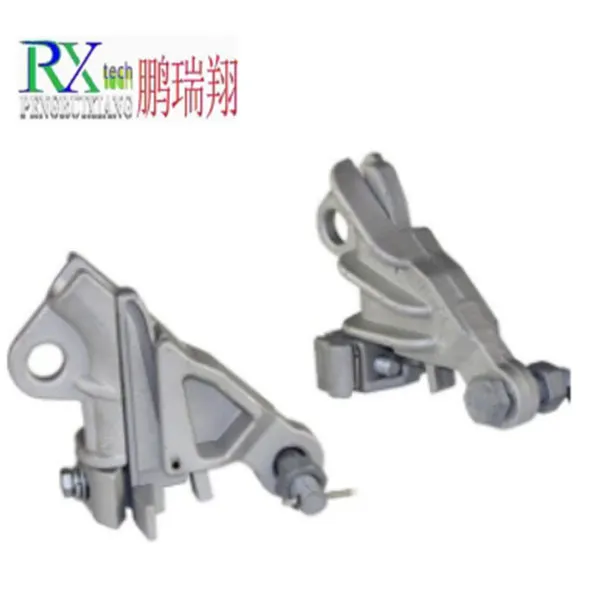

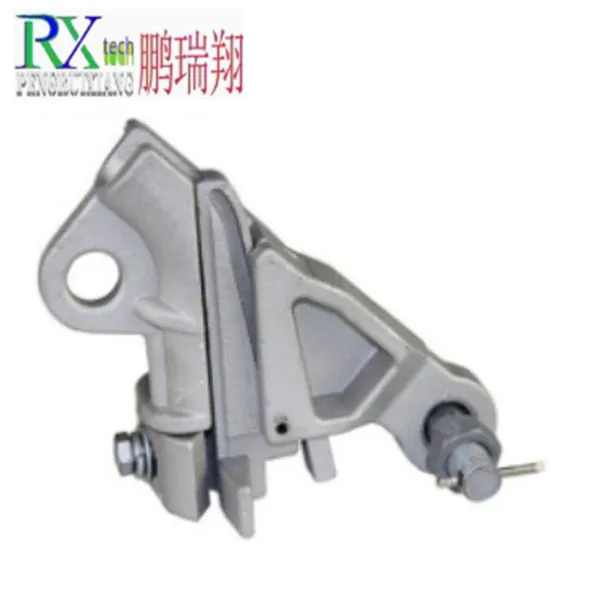

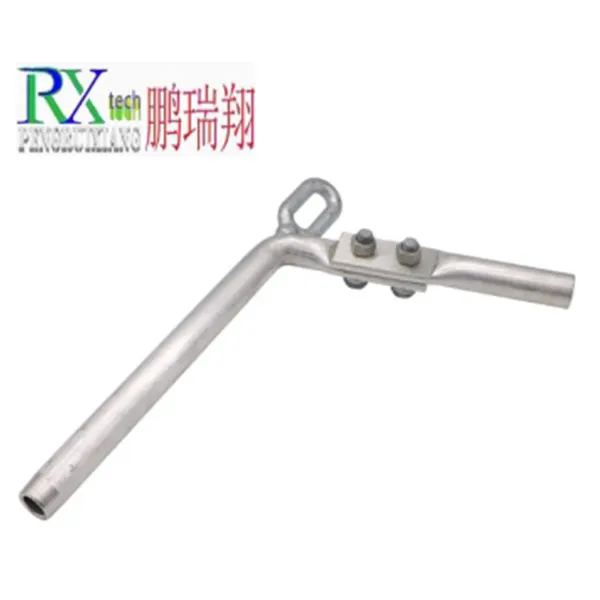

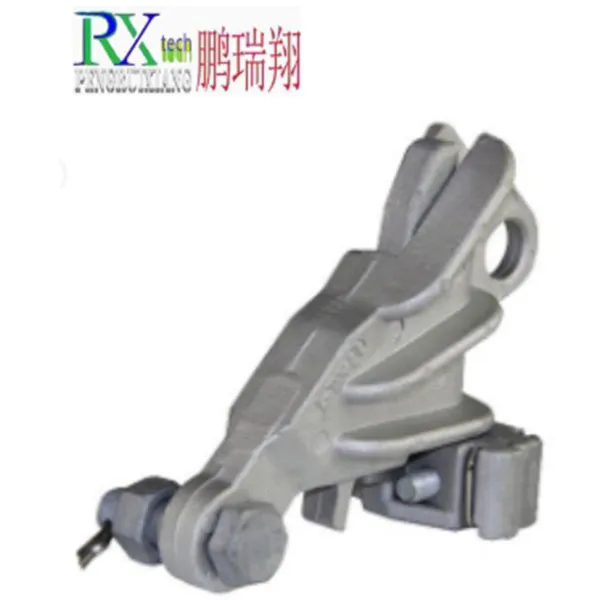

‌Болтовой натяжной зажим‌

Материал: Ковкий чугун (серия NLD) или алюминиевый сплав (серия NLL).

Состав: Прижимная плашка, U-образный болт, силовой болт. Применяются для алюминиевых и сталеалюминиевых проводов в линиях 10 кВ и ниже.

Область применения

Воздушные линии: Для крепления проводов на гирляндах изоляторов анкерных опор. Болтовые зажимы часто используются для проводов малого и среднего сечения, обжимные — для проводов большого сечения.

Техобслуживание подстанций: Натяжные зажимы на гибких ригелях требуют регулярной дефектоскопии (например, с помощью роботов с рентгеновским контролем) для предотвращения обрыва провода.

Устранение дефектов: Например, компания электроснабжения Сучжоу устранила дефект перегрева натяжного зажима путем технического обслуживания, обеспечив безопасность линии.

Технические нормы

Требование к удерживающей способности: Для зажимов на подстанциях удерживающая способность должна быть ≥ 65% от предела прочности на разрыв провода.

Конструктивный стандарт: Радиус изгиба должен быть ≥ 8 диаметров провода, выходное отверстие должно быть гладким для уменьшения износа.

Электрические характеристики: Температурный нагрев токопроводящего зажима не должен превышать нагрев провода, значение сопротивления должно быть ≤ 1.1 сопротивления провода.

Выбор натяжного зажима должен учитывать тип провода, уровень напряжения и условия монтажа. Его надежность напрямую влияет на безопасную работу энергосистемы.
