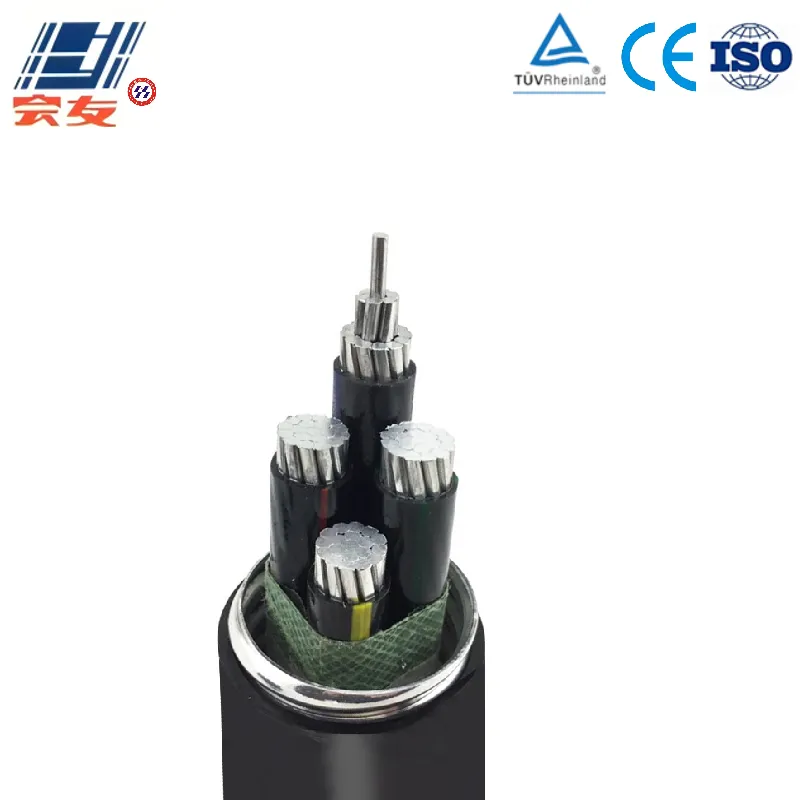

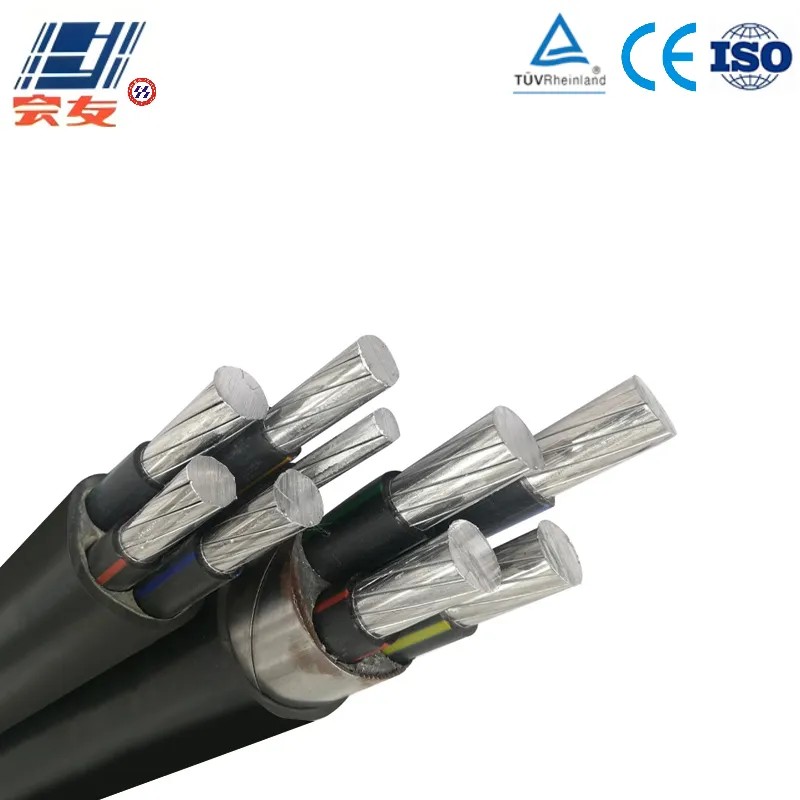

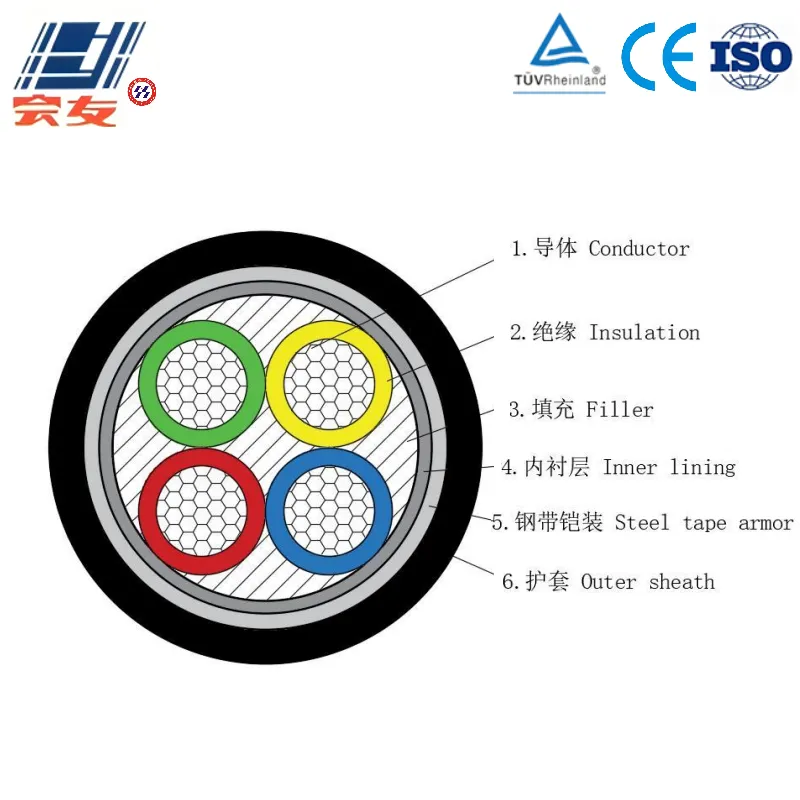

Структурный состав

1.Токопроводящая жила:

Применена токопроводящая жила из алюминиевого сплава с редкоземельными элементами и железом. На основе высокочистого алюминия с добавлением редкоземельных элементов (таких как лантан, церий), железа, магния и других легирующих компонентов, изготовлена методом непрерывного прессования и скрутки. По сравнению с обычной алюминиевой жилой, электропроводность повышена до 61% IACS и выше, предел прочности на растяжение ≥180 МПа (у обычной алюминиевой жилы около 120 МПа), обладает превосходной устойчивостью к изгибу, не ломается при прокладке, значение сопротивления соответствует уровню напряжения 0,6/1 кВ, сочетает лёгкость (плотность 2,7 г/см³) с механической прочностью, стоимость ниже медной жилы, а срок службы дольше.

2.Изоляционный слой:

Изоляционный слой из сшитого полиэтилена, изготовленный по силановой технологии сшивания (или с использованием пероксидов), молекулы образуют трёхмерную сетчатую структуру, длительная рабочая температура — 90°C (при коротком замыкании выдерживает 250°C/5 с). Электрическая прочность изоляции ≥22 кВ/мм, тангенс угла диэлектрических потерь ≤0,0018 (при 90°C), обладает высокой устойчивостью к электрическому старению, способен противостоять частичным разрядам в сети и химической коррозии, подходит для прокладки в сложных условиях, таких как высокие температуры и влажность.

3.Слой заполнения:

Зазоры между жилами многожильного кабеля заполнены полипропиленовым наполнителем (кислородный индекс ≥30%), материал соответствует общему уровню защиты кабеля. Назначение — придать кабелю правильную круглую форму сечения, обеспечить компактность конструкции, предотвратить смещение жил или неравномерное распределение нагрузки в процессе прокладки, одновременно повысить гибкость кабеля и устойчивость к сжатию, предотвращая повреждение изоляционного слоя из-за чрезмерных зазоров.

4.Внутренняя оболочка:

Выполнена методом экструзии из поливинилхлорида, плотно прилегает к внешней стороне заполняющего слоя, изолирует группу изолированных жил от броневого слоя, предотвращает механические повреждения изоляционного слоя стальной ленточной бронёй во время производства или прокладки, одновременно смягчает давление от броневого слоя, повышает радиальную водонепроницаемость, предотвращая проникновение влаги в изоляционный слой и потерю изоляционных свойств.

5.Броневой слой:

Конструкция со стальной ленточной бронёй обеспечивает механическую защиту кабеля, повышает устойчивость к внешним воздействиям (таким как сжатие, удары, проколы), подходит для прямой прокладки в грунте или в условиях, где возможны механические повреждения.

6.Наружная оболочка:

Оболочка из поливинилхлорида обладает хорошей износостойкостью, атмосферостойкостью и устойчивостью к старению, защищает внутреннюю структуру от внешних воздействий.
