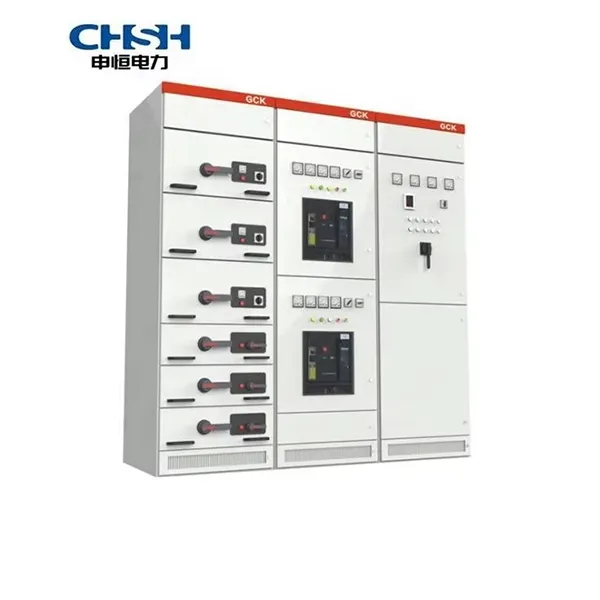

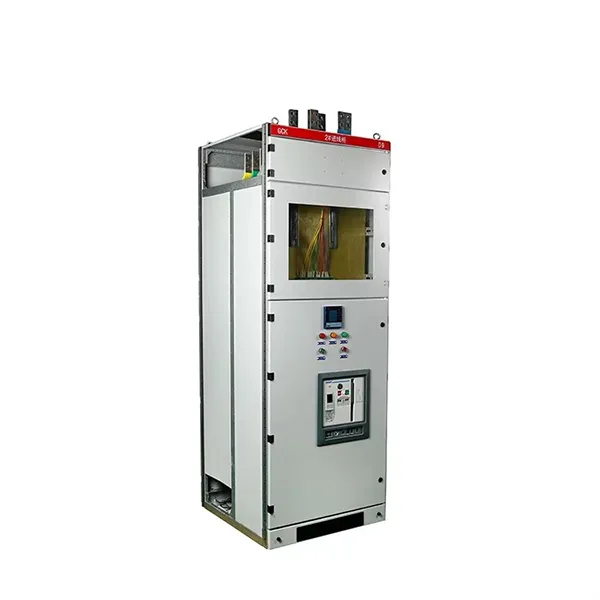

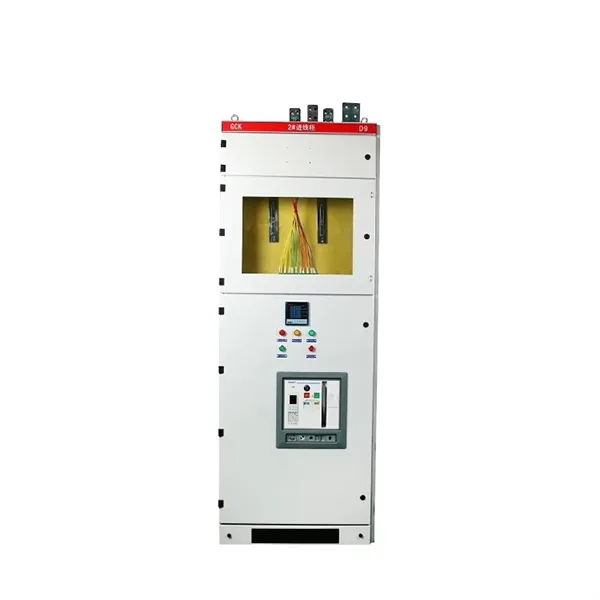

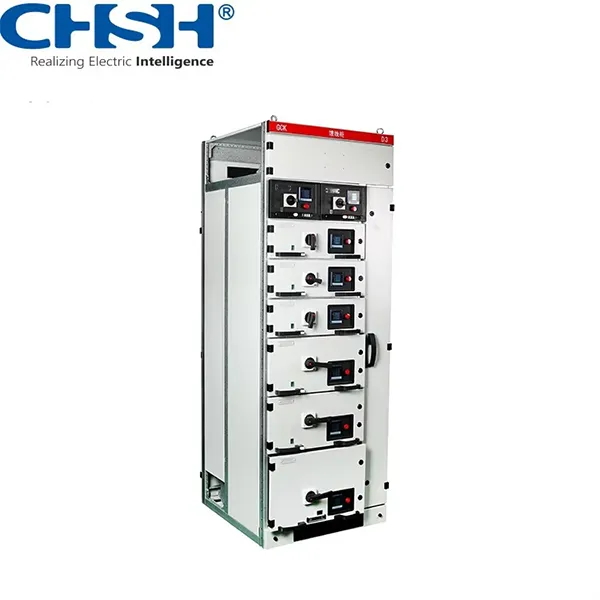

Низковольтный распределительный шкаф (НРШ) типа GCK с выдвижными модулями

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Шэньхэн Энергетическое Оборудование

№ 168, Пунань Шестая дорога, Зона экономического развития Юэцин, город Юэцин, Вэньчжоу, провинция Чжэцзян, Китай

Описание продукта

Информация о компании

Основная информация

Назначенная рабочая частота

Номинальное рабочее напряжение

380.660

Номинальный пиковый ток выносливости

110кА/0.1с

Номинальный пиковый ток выносливости

200.400

Разъем для вспомогательных цепей

Рабочая частота выдерживает давление 1 минуту

2500

Класс защиты

IP40

Метод

Местно,Далеко,Автоматический

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Общее описание

Низковольтный комплектный распределительный шкаф (НКРШ) типа GCK с выдвижными модулями состоит из двух основных секций: главного распределительного устройства (ГРЩ) и центра управления двигателями (ЦУД). Он предназначен для потребителей электроэнергии, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, в системах распределения электроэнергии с частотой сети 50 Гц, номинальным рабочим напряжением до 660 В и номинальным током до 3150 А. Шкаф применяется для приёма, распределения и управления электроэнергией в цепях питания, управления двигателями и освещением.

Рабочие условия

1.Высота установки не более 2000 м над уровнем моря.

2.Температура окружающего воздуха: максимальная не выше +40 °C, среднесуточная не выше +35 °C, минимальная не ниже -50 °C.

3.Атмосферные условия: среда незагрязнённая. Относительная влажность воздуха не превышает 50% при температуре +40 °C. При более низких температурах допускается более высокая относительная влажность (например, до 90% при +20 °C).

4.Место установки должно быть свободным от пожаро- и взрывоопасности, сильного загрязнения, химической коррозии и сильных ударных воздействий.

5.Угол наклона по отношению к вертикальной плоскости не должен превышать 5°.

6.Изделие допускает транспортировку и хранение при температуре окружающей среды от –25 °C до +55 °C. Кратковременно (не более 24 часов) температура может достигать +70 °C.

В случае, если вышеуказанные условия эксплуатации не могут быть соблюдены, заказчик обязан уведомить об этом производителя при размещении заказа для согласования индивидуальных решений.

Конструктивные особенности

Каркасная конструкция шкафов данной серии является сборно-модульной. Все её элементы соединяются между собой посредством винтов. Конструкция включает в себя базовый каркас, двери, перегородки, выдвижные блоки, направляющие, а также установленные внутри силовые и управляющие компоненты, формирующие законченное распределительное устройство.

Рама изготавливается из стального профиля с использованием гнутых перфорированных уголков, что обеспечивает соединение на болтах без применения сварки. Данная конструкция исключает деформации и внутренние напряжения, характерные для сварных швов, и повышает точность монтажа. Монтажные отверстия на раме и компонентах выполнены в соответствии с модульной сеткой E = 20 мм.

Металлические детали проходят многоэтапную обработку: цинкование для защиты от коррозии, обезжиривание и фосфатирование поверхности с последующим нанесением эпоксидного порошкового покрытия методом электростатического напыления.

Основные технические параметры

Назначенная рабочая частота		50
Номинальное рабочее напряжение		380.660
Номинальный короткосрочный endure current	Горизонтальная линия	660
Номинальный короткосрочный endure current	Вертикальная линия	630-3150
Номинальный пиковый текущий пропускной способности	Горизонтальная линия	600
Номинальный пиковый текущий пропускной способности	Вертикальная линия	80кА/1с
Номинальный ток endure короткого времени	Горизонтальная линия	50кА/1с
Номинальный ток endure короткого времени	Вертикальная линия	176кА/0.1с
Номинальный пиковый ток выносливости		110кА/0.1с
Номинальный пиковый ток выносливости		200.400
Разъем для вспомогательных цепей		10
Рабочая частота выдерживает давление 1 минуту		2500
Класс защиты		IP40
Метод		Местно,Далеко,Автоматический
