Оборудование для нанесения обделки (полное название — «оборудование для нанесения обделки») представляет собой специализированное нестандартное строительное оборудование, необходимое для бетонирования вторичной обделки в туннелях, водоводах и других подземных сооружениях.

Ключевые функции: Его основная функция заключается в нанесении бетона на месте после проходки туннеля для формирования прочной несущей конструкции (а именно «вторичной обделки»), обеспечивающей безопасность и устойчивость туннеля.

Основные типы:

По степени автоматизации: Подразделяется на простое оборудование для нанесения обделки и полностью гидравлическое самоходное оборудование для нанесения обделки.

По конструктивному исполнению: Подразделяется на оборудование для свода и стен, полнокруговое игловое, игловое с днищевой панелью, полнокруговое проходческое. Среди них оборудование для свода и стен наиболее широко распространено и часто используется в автомобильных и железнодорожных туннелях; полнокруговое в основном применяется в гидротехнических туннелях.

Базовая структура и компоновка:

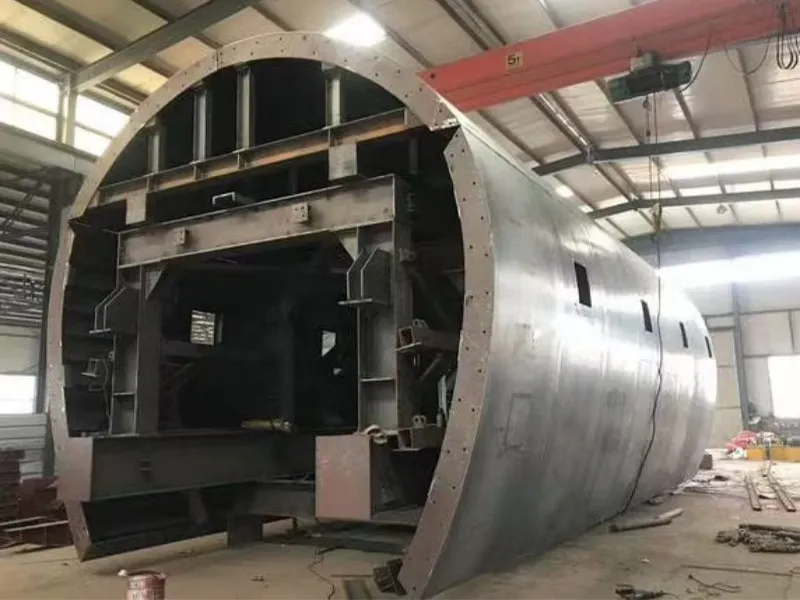

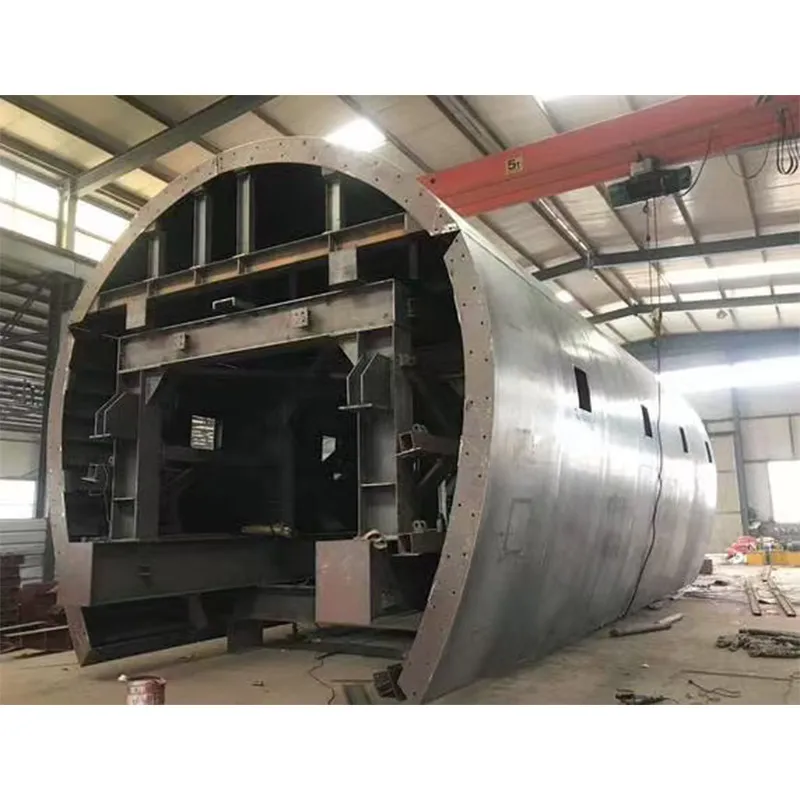

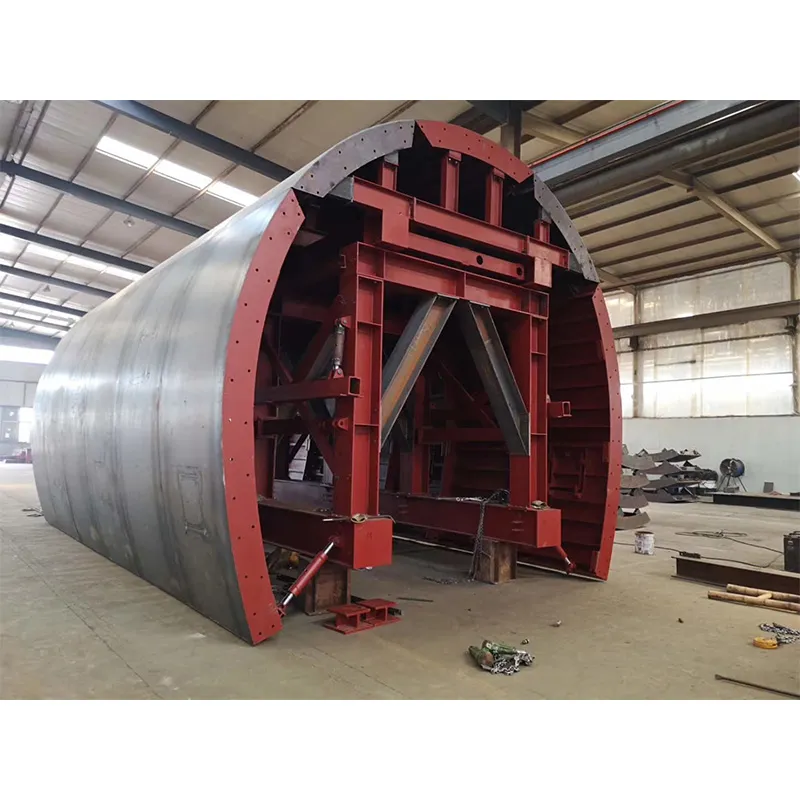

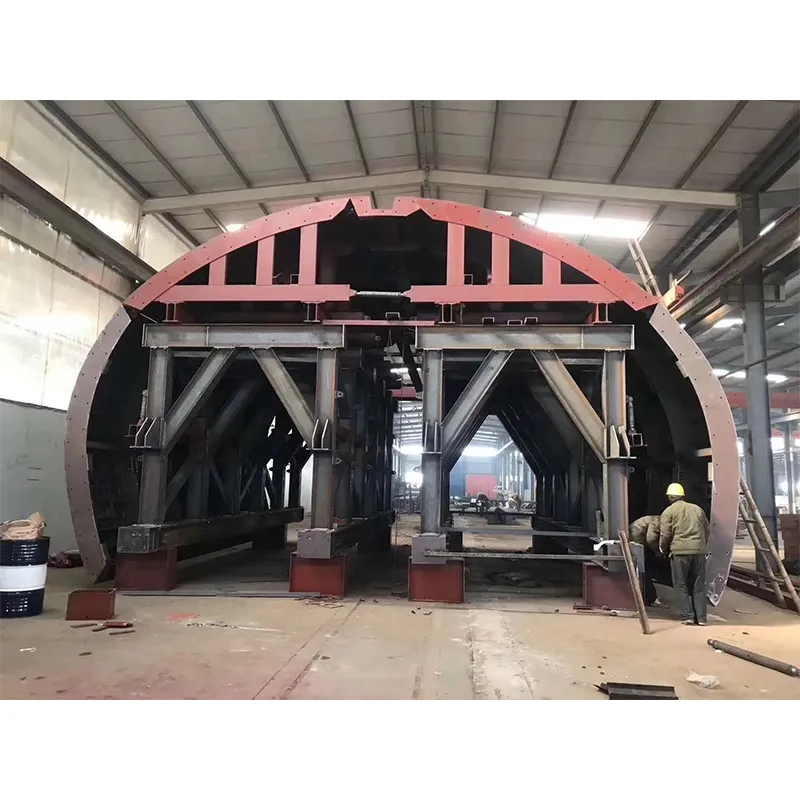

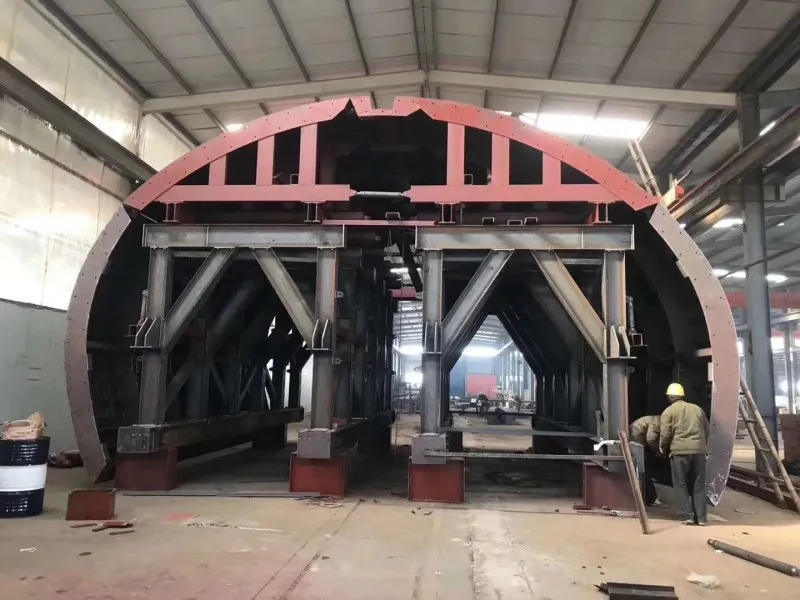

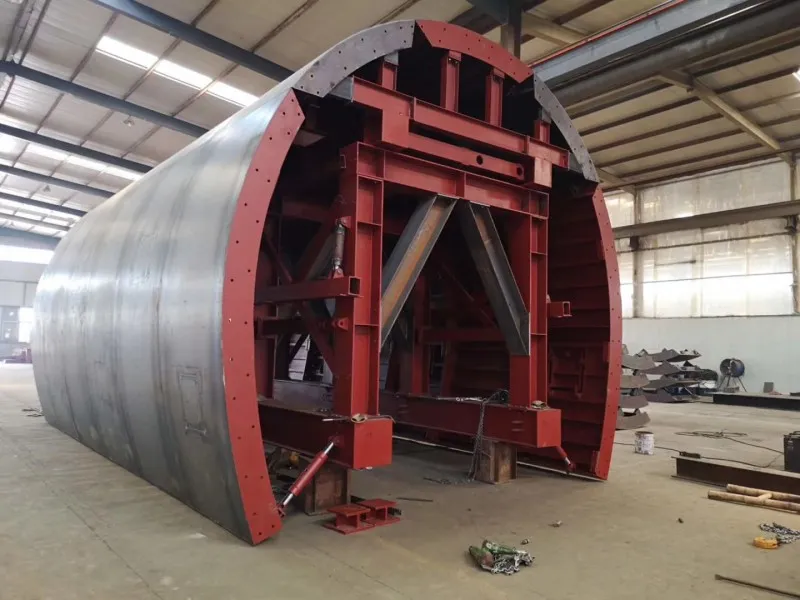

Несущая рама: Обычно представляет собой портальную раму или стальную арочную конструкцию, в основном выполняющую несущую функцию.

Опалубочный блок: Спроектирован в соответствии с формой туннеля, включает верхнюю опалубку, боковую опалубку и т.д., непосредственно контактирует с бетоном для формирования обделки.

Механизмы перемещения и опоры: Оснащены компонентами для перемещения (такими как рельсовые колеса, ходовые колеса) и гидравлической системой опор, обеспечивающими быстрое перемещение оборудования внутри туннеля, его позиционирование и распалубку.

Технические характеристики и преимущества:

Автоматизация: Передовое полностью гидравлическое оборудование для нанесения обделки обладает функциями самоходного перемещения, гидравлического автоматического позиционирования и распалубки, что эффективно снижает трудоемкость работ и повышает производительность строительства.

Высокая адаптивность: Конструкция некоторых видов оборудования для нанесения обделки может свободно регулироваться в соответствии с размерами поперечного сечения туннеля для адаптации к туннелям различного размера или разветвленным туннелям.

Бетонирование: Подача бетона осуществляется через верхние заливочные отверстия и боковые рабочие окна, часто оборудованные прикрепленными вибраторами или с предусмотренными отверстиями для вибрирования, что снижает необходимость ручного труда и обеспечивает ровную и гладкую поверхность бетона.

Области применения: Широко используется для работ по нанесению вторичной обделки в различных туннелях, включая железнодорожные, автомобильные, гидротехнические, например, в таких ключевых национальных проектах, как туннель Ганьлун, туннели железной дороги Баолань и многих других.
